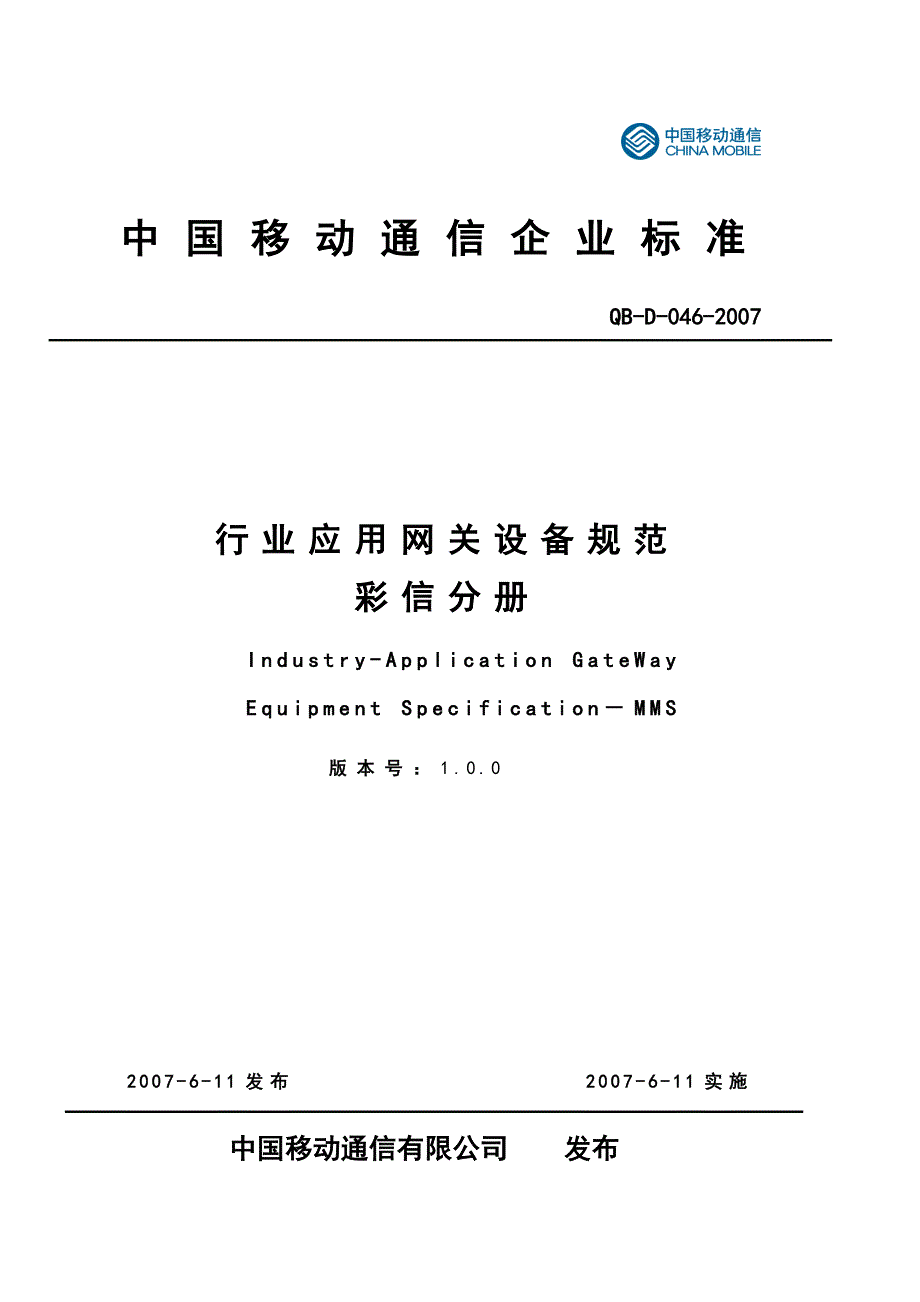

QB-D-046-2007中国移动通信有限公司 发布中国移动通信企业标准QB-D-046-2007行业应用网关设备规范彩信分册Industry-Application GateWay Equipment Specification－MMS版本号：1.0.0 2007-6-11发布2007-6-11实施I目 录1 适用范围 52 引用标准 53 术语和缩略语 64 组网结构 75 功能要求 85.1 业务控制功能 85.1.1 MMS-A要求 85.1.2 IAGW-M要求 145.2 管理功能 185.2.1 MMS-A模块功能 185.2.2 IAGW-M模块功能 195.3 网管功能 205.3.1 支持统计数据采集 205.3.2 支持操作维护的要求 215.3.3 支持监控和跟踪功能 215.3.4 支持故障管理 225.3.5 局数据制作接口协议、接口功能、接口性能要求 236 计费功能 236.1 各类计费话单的生成 236.2 各类计费话单包含的信息 236.3 计费话单的存储和传送 287 接口功能 297.1 MMS-A与EC/SI的接口 297.2 MMS-A与MMSC的接口 297.3 MMS-A模块与IAGW-M的接口 297.4 MMS-A与EnumDns的接口 297.5 对涉及的错误代码的说明 298 性能指标和可靠性要求 308.1 彩信行业网关的性能指标 308.2 彩信行业网关的可靠性要求 309 安全性要求 309.1 网络安全 309.2 系统安全 309.3 应用安全 319.4 满足SOX相关安全管理要求 3110 设备通用性要求 3111 硬件要求 3111.1 模块化、冗余、容错等 3211.2 主机的要求 3211.3 对CPU的要求 3311.4 对内存的要求 3311.5 对硬盘的要求 3311.6 对网络链路的要求 3311.7 对磁带、光盘等后备存储器的要求 3311.8 防火墙设备的要求 3312 软件要求 3412.1 对操作系统的要求 3412.2 对IAGW软件的要求 3413 环境要求 3414 编制历史 35前 言本设备规范对开展彩信行业应用的行业应用网关设备需要实现的功能提出要求，是开展行业应用彩信业务过程中需要遵从的技术文件。
本规范主要包括以下几个方面的内容：省行业网关彩信代理MMS-A功能要求、IAGW-M功能要求、网管要求、计费要求、接口要求、性能要求、可靠性要求、安全性要求以及软硬件和环境要求等本分册仅规范了省行业应用网关彩信业务的接入和管理，其它业务如SMS、WAP、USSD等的接入和管理在其它分册中规范本规范由中移有限技〔2007〕94号印发本规范由中国移动通信有限公司集团客户部提出并归口本规范由规范归口部门负责解释本规范起草单位：中国移动通信研究院本规范主要起草人：杨剑、李晟、吴铭、王哲伟、赵成东、王颖、刘舸、徐昊帆、翟艺新1 范围本文制定了中国移动通信有限公司行业应用网关彩信代理设备规范，原则上在中国移动通信集团内部使用，是行业应用网关彩信代理建设和运营业务的依据本分册仅规范了行业应用网关彩信业务的接入和管理，其它业务如SMS、MMS、WAP、USSD等的接入和管理在其它分册中规范本设备规范仅包含行业应用网关对MMS接入和管理的功能要求本设备规范适用于为中国移动提供行业应用彩信业务的业务提供商、彩信中心（MMSC）设备供应商、行业应用网关（IAGW）设备供应商，用于描述对行业应用网关设备的功能、性能、安全性以及可靠性等方面的要求。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本标准[1]QB-D-003-2005《全网行业应用业务规范》1.0.0中国移动通信有限公司[2]QB-D-004-2005《全网行业应用总体技术要求》1.0.0中国移动通信有限公司[3]QB-D-030-2005《全网行业应用接口规范》1.0.0中国移动通信有限公司[4]《省行业应用网关开放全网行业应用总体技术要求》1.0.0中国移动通信有限公司[5]《中国移动通信互联网短信网关接口协议（CMPP）》V3.0.0版本及以上中国移动通信有限公司[6]《集团业务支撑系统文件接口规范－行业应用网关及行业SI部分》V1.0.4中国移动通信有限公司[7]《省BOSS与省行业网关接口规范－单行本》V1.0.3中国移动通信有限公司[8]《ISMG与SCP之间通信协议规范（EMPP）》V1.0版本及以上中国移动通信有限公司[9]《数据网管设备网管接口技术规范 第1部分：接口功能与协议要求》V1.0.0中国移动通信有限公司[10]《集团客户行业网关网管接口测试规范》中国移动通信有限公司[11]《中国移动数据网管局数据下发接口规范》V1.0.0中国移动通信有限公司[12]《中国移动集团客户网关计数器规范》V1.0.0中国移动通信有限公司[13]《中国移动多媒体消息接口规范（讨论稿V1.0.4）》中国移动通信有限公司[14]《数据业务管理平台接口规范-MMSC分册（V1.0.7）修订标记版》中国移动通信有限公司[15]《中国移动ENUM-DNS接口和设备规范（征求意见稿V1.0.3）(20041009) 》中国移动通信有限公司[16]《中国移动多媒体消息增值应用网关设备规范》V1.0.4中国移动通信有限公司3 术语、定义和缩略语缩写词英文解析中文解析IAGWIndustry Application Gateway行业应用网关ECEnterprise Customer集团客户SIService Integrator业务集成商SMSShort Message Service短消息业务ISMGInternet Short Message Gateway互联网短信网关MOMobile originated终端发起短消息MTMobile Terminated终端中止短消息CMPP China Mobile Peer to Peer中国移动点对点协议SMCShort Message Center短消息中心SMPP Short Message Peer to Peer短消息点对点协议VaspIDEC/SI的 企业代码VasIDEC/SI的服务代码ServiceCodeEC/SI的业务代码IAGW-M行业应用网关M模块MMS-AIndustry Application Gateway Access行业应用网关彩信代理MMSMultimedia Messaging Service多媒体消息业务中心,简称彩信MMSCMultimedia Messaging Service Center彩信中心BOSSBusiness Operation Support System业务运营支撑系统EnumDNSElectronic Numbering Domain Name System电子编码域名服务器4 组网结构全网彩信行业应用组网采用彩信代理MMS-A直连所有彩信中心的模式，彩信代理MMS-A之间没有直接的连接关系。
即MMS-A模块查询ENUM-DNS，确定接收方号码归属彩信中心，将彩信直接路由到相应彩信中心并最终下发用户图4-1 彩信行业应用组网结构图彩信行业应用的组网结构如图4-1所示，其中行业应用网关包含业务管理部分（IAGW-M）和彩信业务接入代理部分（MMS-A），EC/SI可以通过互联网或专线连接行业应用网关MMS-A与EC/SI采用MM7接口连接，EC/SI通过该连接向MMS-A发送彩信和接收来自MMS-A的彩信MMS-A采用MM7接口与全国所有MMSC相连，MMS-A通过该连接向MMSC转发彩信和接收来自MMSC的彩信BOSS与EC/SI连接，EC/SI通过该连接导入集团业务信息、用户黑白名单/用户签约关系等IAGW-M支持与BOSS通信，完成集团业务信息、用户签约信息、黑白名单同步等功能EC/SI下发彩信流程中，MMS-A查询ENUM-DNS，确定接收方号码归属彩信中心，将彩信直接路由到相应彩信中心，并由该彩信中心直接下发用户终端提交彩信流程中，终端将彩信提交到其归属地的彩信中心彩信中心判断目的地址是否是本地EC/SI，如果是则从本地获取EC/SI路由信息；如果目的地址是全网EC/SI，则通过查询ENUM-DNS获得EC/SI路由信息，然后彩信中心根据路由直接转发至归属的MMS-A处理。
对于各省公司和有限公司的彩信代理MMS-A均采用上述组网结构以及消息流程5 功能要求5.1 业务控制功能5.1.1 MMS-A要求5.1.1.1 支持MO彩信业务在行业应用网关彩信代理中，MO彩信业务是指用户发送给EC/SI的彩信，彩信的目的号码是EC/SI的接入码，彩信的内容由EC/SI根据不同的业务确定，用户提交的彩信经MMSC传递到行业应用网关彩信代理MMS-A模块，MMS-A经IAGW-M鉴权后负责把此彩信递交给指定的EC/SI，MMS-A接收到EC/SI返回的状态报告并根据结果产生相应的话单5.1.1.2 支持MT彩信业务在行业应用网关彩信代理中，MT彩信业务是指EC/SI发送给用户的彩信，彩信的源号码是EC/SI的接入码，目的号码是用户的号码EC/SI将此彩信发送给其接入的彩信代理模块，为遵循“一点接入、全网服务”的原则，该行业应用网关MMS-A应该查找本地静态路由或到Enum DNS查询路由信息，并根据路由信息的指示把该MT彩信发送到正确的MMSC中，MMS-A接收到MMSC返回的状态报告并根据结果产生相应的话单EC/SI在下发MT彩信时，往往会把同一条MT彩信发送到多个目的用户中，这就要求MMS-A具备彩信群发的功能。
EC/SI可以在通过MM7接口提交的消息中包含多个目的号码，MMS-A可以把该群发消息拆分为多条MM消息，再发送给MMSC并最终下发到用户终端上，并且MMS-A必须针对每一个目的号码生成话单以供计费结算使用MMS-A在处理群发彩信时，应对每个目的号码分开鉴权，流控也需按照每个目的号码来进行若群发彩信的部分目的号码路由归属于同一个MMSC，则MMS-A把这部分目的号码自动组合成为一个群发消息后再向目的MMSC发送彩信代理应可对群发消息中目的接收方的数量进行限制，最大接收方数量应可通过操作维护界面进行调整，本规范适用期内建议最大目的接收方个数为505.1.1.3 支持短信MO点播、彩信MT下行业务在行。
