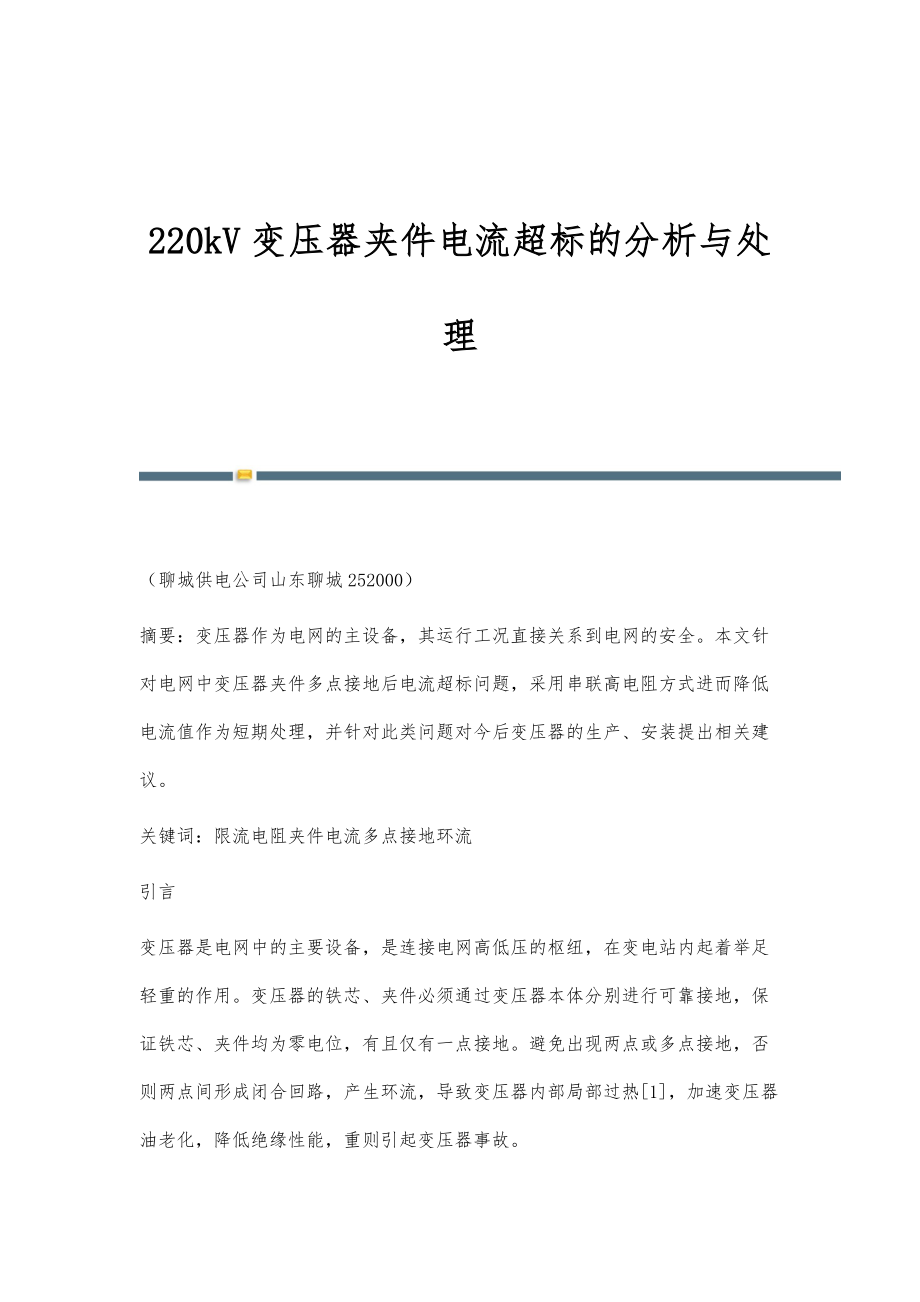

220kV变压器夹件电流超标的分析与处理 （聊城供电公司山东聊城252000）摘要：变压器作为电网的主设备，其运行工况直接关系到电网的安全本文针对电网中变压器夹件多点接地后电流超标问题，采用串联高电阻方式进而降低电流值作为短期处理，并针对此类问题对今后变压器的生产、安装提出相关建议关键词：限流电阻夹件电流多点接地环流引言变压器是电网中的主要设备，是连接电网高低压的枢纽，在变电站内起着举足轻重的作用变压器的铁芯、夹件必须通过变压器本体分别进行可靠接地，保证铁芯、夹件均为零电位，有且仅有一点接地避免出现两点或多点接地，否则两点间形成闭合回路，产生环流，导致变压器内部局部过热[1]，加速变压器油老化，降低绝缘性能，重则引起变压器事故1故障现象某220kV变电站内一台SSZ11-180000/220，每月定期对变压器铁芯和夹件接地电流进行带电测试2015年2月14日对变压器铁芯、夹件接地电流进行测试时发现，铁芯接地电流一直稳定在1.3mA左右，与历史数据相比无明显变化，符合规程要求；但夹件接地电流过大，当天经过多次测量，发现夹件接地电流数值变化不定（见表1），且有增长趋势根据《110-500kV油浸式变压器运行规程》要求，变压器夹件接地电流正常值不应超过200mA。
为避免夹件电流超标造成变压器油分解，降低其绝缘性能，随对变压器油样进行色谱分析，经试验，测试数据合格，与上次试验数据相比无明显变化（见表2）根据上述测试结果，表明该变压器夹件除外引线接地外，在变压器本体内部仍存在其他接地点，且该接地点接地状态随变压器正常运行时的振动不断变化，有趋于严重趋势，该接地点异常电流情况尚未发展至变压器油分解的程度，但对电网的安全稳定运行造成隐患其中，R1为10kΩ，R2为10kΩ串入该限流电阻装置前，首先断开夹件与地网之间的连接1处开关闭合则是夹件直接接地，与原夹件接地方式相同，2处开关闭合（1处开关断开），仅是串入一个滑动限流电阻，1和2处开关断开，则串入一个固定电阻和滑动限流电阻根据油浸式变压器的运行规定，本装置仅串入一个限流电阻即可满足要求经复测，夹件电流为2.5mA2故障处理打开变压器夹件外引接地后对其进行绝缘测试，绝缘电阻为0MΩ，验证了夹件在变压器内部确实存在接地情况按照检修方案对变压器进行放油处理，首先放油至变压器顶盖20cm以下，打开顶部观察孔，对夹件定位销进行检查，无异常放油完毕后，技术人员进入变压器内部进行了详细检查，发现变压器有载调压开关支架与压力释放阀内部端圈之间绝缘破损，导致夹件发生多点接地，随即对有载开关支架进行调整，对破损部分绝缘进行了恢复并做加强处理，如图2所示。
图2有载开关支架绝缘损坏处理完成后，复测夹件绝缘电阻为8.96GΩ结束语经过分析，造成本次异常的原因主要为：变压器生产工艺处理不当，造成变压器有载调压开关支架与压力释放阀端圈距离过近，变压器长期运行，内部元件振动，导致有载调压开关支架与压力释放阀端圈间绝缘磨损，最终形成夹件多点接地1）建议变压器制造厂家加强设备生产工艺控制，尤其要重视产品细节检查，确保产品结构合理，不留隐患；2）监造人员加强厂内监造流程控制，严格按照监造大纲对各个生产流程进行监督检查，确保在生产制造环节消除设备隐患；3）在设备运行过程中加强设备状态监视，发现问题，及时制定相应对策进行处理，确保设备安全运行参考文献[1]陈晓林220kV变压器夹件多点接地故障的分析与处理[J]电气传动自动化2013，35（1）：53~55[2]王海涛500kV变压器铁芯夹件接地电流超标的分析与处理[J]电网技术2013.2：12~15[3]熊前刚等一起500kV变压器夹件多点接地的分析处理[J]贵州水力发电2011.10第5期：74~75 -全文完-。
