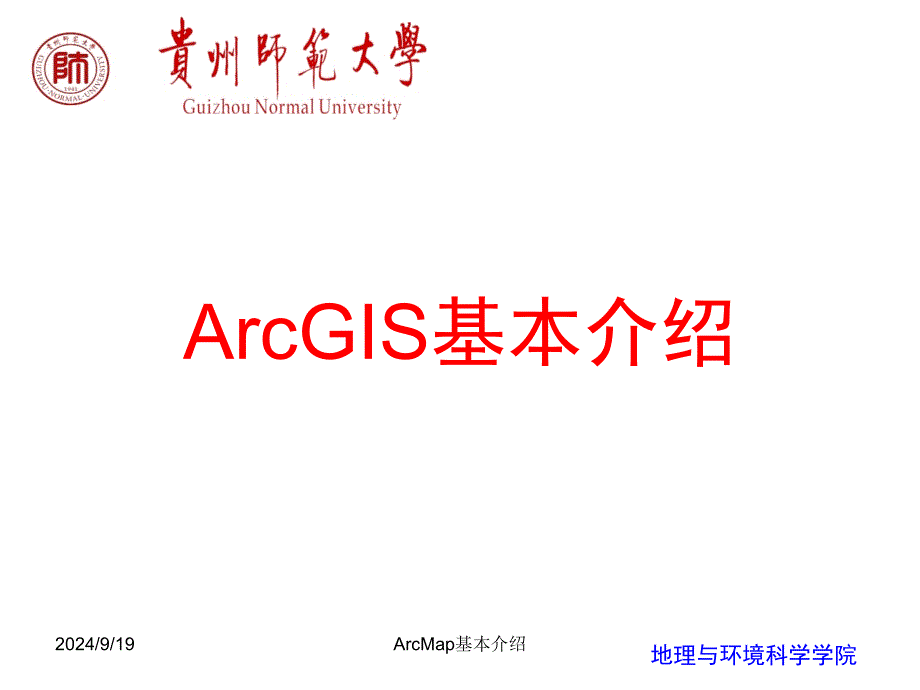

ArcGIS基本介绍地理与环境科学学院2024/9/19ArcMap基本介绍 ArcGIS基本概念ESRI发展1969年，Environmental Systems Research Institute（ESRI） 成立1982年在小型机上推出第一个商业GIS软件：ARC/INFO 1986年推出基于PC的ARC/INFO 1992年推出WINDOWS平台上的GIS商用软件：ArcView1994年推出空间数据引擎SDE1999年推出组件式GIS软件ArcInfo8，同时推出ArcIMS2001年推出ArcGIS8.1，形成完整的ArcGIS Family2004年发布ArcGIS9，同时推出ArcGIS Engine，ArcGIS Server2007年发布ArcGIS9.22008年发布ArcGIS9.32010年发布ArcGIS102024/9/19ArcMap基本介绍 ESRI产品ArcInfo——高级的功能完善的GIS系统ArcEditor——高级数据编辑和管理的桌面GIS系统ArcView——空间制图和分析的桌面GIS系统ArcReader——免费的桌面GIS系统ArcGIS Extension——ArcGIS扩展模块ArcGIS Server——企业级GIS服务器ArcIMS——互联网数据发布系统ArcSDE——高级空间数据服务器Tracking Server——GIS的实时时间解决方案ArcGIS Engine ——高级GIS组件ArcGIS 桌面产品ArcGIS服务器产品ArcGIS开发产品移动ArcGIS产品ArcPad——为野外应用设计的移动GIS软件ArcPad Application Builder——ArcPad应用开发包ArcGIS基本概念2024/9/19ArcMap基本介绍 ArcGIS DesktopArcGIS桌面系统是为GIS专业人士提供的信息制作和使用的工具。
它可以作为三个独立的软件产品购买，每个产品提供不同层次的功能水平：•ArcReader是一个免费地图浏览器，可以查看的打印用其他ArcGIS桌面产品生成的所有地图和数据格式还具有简单的浏览和查询功能 •ArcView提供了复杂的制图、数据使用、分析，以及简单的数据编辑和空间处理工具 •ArcEditor除了包括了ArcView中的所有功能之外，还包括了对Shapefile和geodatabase的高级编辑工能 •ArcInfo是一个全功能的旗舰式GIS桌面产品它扩展了ArcView和ArcEditor的高级空间处理功能，还包括传统的ArcInfo Workstation应用程序（Arc，ArcPlot，ArcEdit，AML等） ArcGIS基本概念2024/9/19ArcMap基本介绍 ArcGIS DesktopArcGIS Desktop 扩展模块扩展模块：：ESRI和其他一些组织提供的一系列ArcGIS扩展为桌面端产品加入了各种新的功能这些扩展模块可以让用户进行诸如栅格数据地理处理、三维可视化、地理统计分析的地理处理工作通过使用ArcGIS 软件的组建库ArcObjects,开发人员可以为ArcGIS桌面软件创建新的自定义的扩展模块.用户使用标准的Windows程序接口，如Visual Basic (VB), .NET, Java, and Visual C++来开发扩展模块和自定义的工具。
ArcGIS基本概念2024/9/19ArcMap基本介绍 ArcGIS DesktopArcGIS Desktop Model Builder：：一种基于面向目标的图形语言建模方法利用ArcGIS本身提供的一系列工具，在其基础上重新组合，建立新的应用模型ArcGIS基本概念2024/9/19ArcMap基本介绍 ArcGIS DesktopArcGIS Desktop应用程序应用程序：：ArcGIS桌面产品（ArcGIS Desktop）是一系列整合的应用程序的总称，包括ArcMap， ArcCatalog， ArcToolbox ， ArcGlobe和ModelBuilder通过协调一致地调用应用和界面，你可以实现任何从简单到复杂的GIS任务，包括制图，地理分析，数据编辑，数据管理，可视化和空间处理 ArcMap对应于 The Geovisualization ViewArcCatalog对应于 The Geodatabase ViewArcToolbox对应于 The Geoprocessing ViewArcGIS基本概念2024/9/19ArcMap基本介绍 ArcMapArcMap是ArcGIS Desktop中一个主要的应用程序，具有基于地图的所有功能，包括制图、地图分析和编辑。
ArcMap提供两种类型的地图视图：地理数据视图和地图布局视图在地理数据视图中，可以对地理图层进行符号化显示、分析和编辑GIS数据集内容表界面（Table Of Contents）帮助组织和控制数据框中GIS数据图层的显示属性数据视图是任何一个数据集在选定的一个区域内的地理显示窗口在地图布局窗口中，可以处理地图的页面，包括地理数据视图和其他地图元素，如比例尺，图例，指北针和参照地图等通常ArcMap可以将地图组成页面，以便打印和印刷ArcGIS基本概念2024/9/19ArcMap基本介绍 ArcCatalogArcCatalog应用模块用来组织和管理所有的GIS信息，如地图，数据集，模型，元数据，服务等它包括了下面的工具：•浏览和查找地理信息 •记录、查看和管理元数据 •定义、输入和输出geodatabase结构和设计 •在局域网和广域网上搜索和查找的GIS数据 •管理ArcGIS Server GIS使用者使用ArcCatalog来组织、发现和使用GIS数据，同时也使用标准化的元数据来说明他们的数据GIS数据库的管理员使用ArcCatalog来定义和建立geodatabaseGIS服务器管理员则使用ArcCatalog来管理GIS服务器框架。
ArcGIS基本概念2024/9/19ArcMap基本介绍 ArcToolboxArcToolbox具有许多复杂的空间分析和数据处理功能属于空间分析的工具有：•Analysis toolbox•Spatial Statistics toolbox•Spatial Analyst toolbox•3D Analyst toolbox•Geostatistical Analyst toolbox•Network Analyst toolbox ArcGIS基本概念2024/9/19ArcMap基本介绍 ArcToolboxArcGIS基本概念2024/9/19ArcMap基本介绍 ArcMap基本操作主菜单栏主菜单栏标准工具栏标准工具栏Add Data内容表内容表table of contentsdisplay / source / selection FeatureFeature ClassLayerGroup LayerData FrameMap Document显示窗口显示窗口Data ViewLayout View绘图工具栏绘图工具栏 状态条状态条界面2024/9/19ArcMap基本介绍 数据显示工具数据显示工具Tools Toolbarzoom/panfull extentprevious/nextselect features/select elementsidentifyfindmeasurehyperlinkOverview全局视窗全局视窗Magnification放大视窗放大视窗Bookmarks视图书签视图书签ArcMap基本操作界面2024/9/19ArcMap基本介绍 直接加载数据直接加载数据Add Data加载加载layer file加载加载CAD数据数据直接加载CAD数据，成为Graph，无法编辑加载CAD属性数据，分点、线、面、注释在Catalog中加载，可分层加载路径路径绝对路径相对路径set data source单位值单位值unit坐标系坐标系Group Layer新建层组在层组中加载数据层的顺序的调整设置数据层比例尺设置数据层比例尺ArcMap基本操作数据加载2024/9/19ArcMap基本介绍 Symbology 单一符号单一符号Features -> Single symbol分类符号分类符号Categories -> Unique values分级色彩分级色彩Quantities -> Graduated colorsvalue 被除数normalization 除数class 分级个数color ramp 色彩方案classify 调整数据分级方案分级符号分级符号Quantities -> Graduated symbols图中的符号大小与图例中的完全一致比率符号比率符号Quantities -> Proportional symbols图中的符号与图例中的都不完全一致，而是与要素自身数据大小相关ArcMap基本操作显示2024/9/19ArcMap基本介绍 Symbology 点值符号点值符号Quantities -> Dot density应用一定大小的点状符号表示一定数量的制图要素，来表示一定区域范围的密度数值 统计符号统计符号Charts -> Pie, Bar/Column, Stacked 组合符号组合符号Multiple Attributes 分级栅格符号分级栅格符号 栅格影像地图栅格影像地图 三维表面模型三维表面模型TINelevationslopeaspectedgeArcMap基本操作显示2024/9/19ArcMap基本介绍 数据的标注数据的标注label超链接超链接HyperlinkIdentify ->right click -> add hyperlinkLayer properties -> display -> hyperlink选择记录过滤要素选择记录过滤要素Layer properties -> definition query -> query builderArcMap基本操作显示2024/9/19ArcMap基本介绍 地图模板地图模板版面设置版面设置use printer paper 文档与打印机建立链接关系，当打印机变化时，文档的设置也会发生变化not use 文档独立于打印机scale map elements proportionally to change in paper size 按照纸张尺寸调整比例尺 图框与底色设置图框与底色设置data frame properties -> frame 辅助要素设置辅助要素设置rulerguidegrid 地图数据操作地图数据操作insert -> data frame 其他数据操作其他数据操作图例比例尺指北针ArcMap基本操作输出2024/9/19ArcMap基本介绍 创建新数据库创建新数据库Personal Geodatabase 导入数据导入数据Feature ClassTableRasterArcCatalog操作2024/9/19ArcMap基本介绍 。
