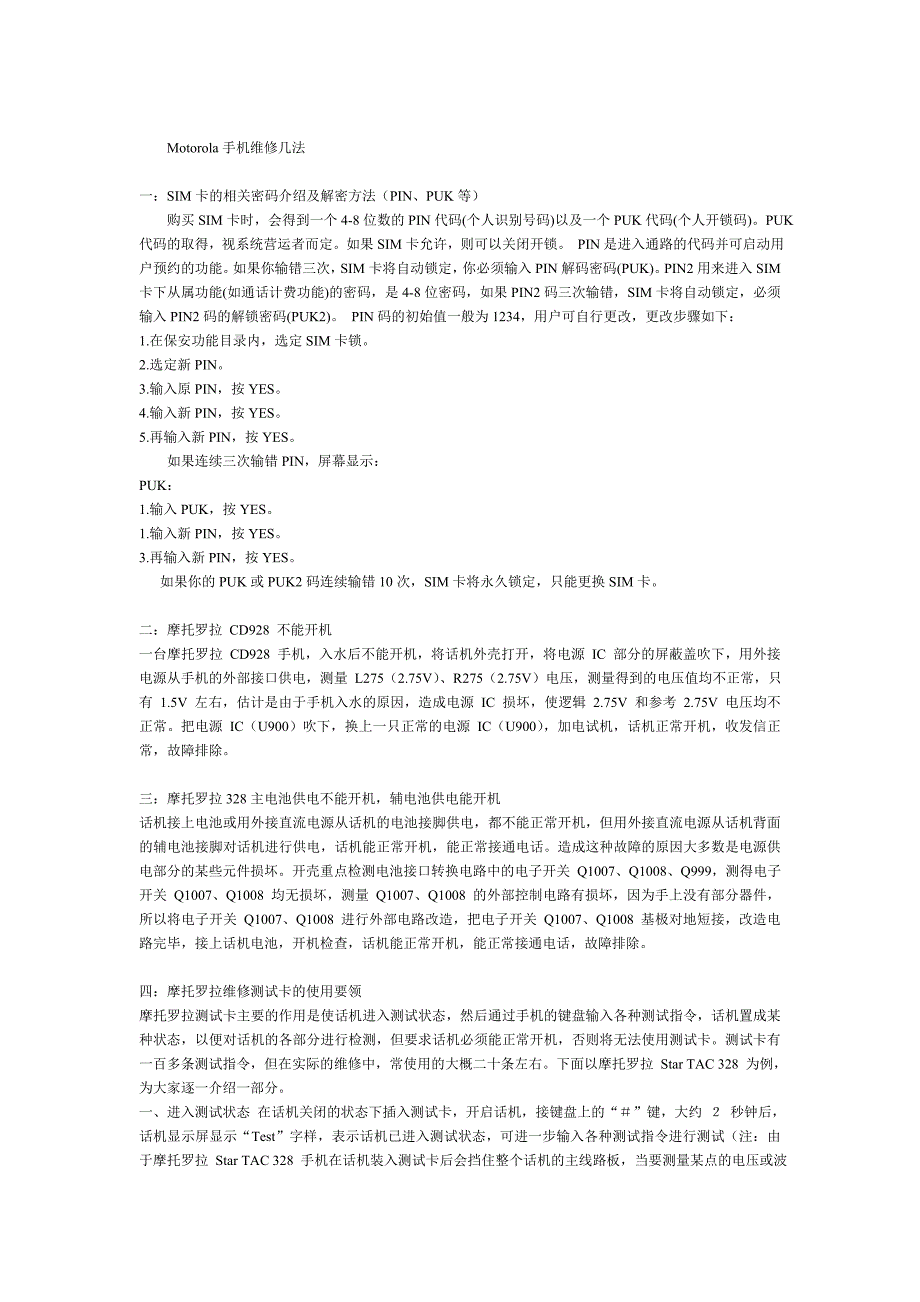

Motorola 维修几法一：SIM 卡的相关密码介绍及解密方法（PIN、PUK 等） 购买 SIM 卡时，会得到一个 4-8 位数的 PIN 代码( 个人识别号码) 以及一个 PUK 代码( 个人开锁码)PUK 代码的取得，视系统营运者而定如果 SIM 卡允许，则可以关闭开锁 PIN 是进入通路的代码并可启动用户预约的功能如果你输错三次，SIM 卡将自动锁定，你必须输入 PIN 解码密码(PUK) PIN2 用来进入 SIM 卡下从属功能 (如通话计费功能)的密码，是 4-8 位密码，如果 PIN2 码三次输错，SIM 卡将自动锁定，必须输入 PIN2 码的解锁密码(PUK2) PIN 码的初始值一般为 1234，用户可自行更改，更改步骤如下： 1.在保安功能目录内，选定 SIM 卡锁 2.选定新 PIN 3.输入原 PIN，按 YES 4.输入新 PIN，按 YES 5.再输入新 PIN，按 YES 如果连续三次输错 PIN，屏幕显示： PUK： 1.输入 PUK，按 YES 1.输入新 PIN，按 YES 3.再输入新 PIN，按 YES 如果你的 PUK 或 PUK2 码连续输错 10 次，SIM 卡将永久锁定，只能更换 SIM 卡。
二：摩托罗拉 CD928 不能开机 一台摩托罗拉 CD928 ，入水后不能开机，将话机外壳打开，将电源 IC 部分的屏蔽盖吹下，用外接电源从的外部接口供电，测量 L275（2.75V） 、R275（2.75V）电压，测量得到的电压值均不正常，只有 1.5V 左右，估计是由于入水的原因，造成电源 IC 损坏，使逻辑 2.75V 和参考 2.75V 电压均不正常把电源 IC（U900）吹下，换上一只正常的电源 IC（U900） ，加电试机，话机正常开机，收发信正常，故障排除 三：摩托罗拉 328 主电池供电不能开机，辅电池供电能开机 话机接上电池或用外接直流电源从话机的电池接脚供电，都不能正常开机，但用外接直流电源从话机背面的辅电池接脚对话机进行供电，话机能正常开机，能正常接通造成这种故障的原因大多数是电源供电部分的某些元件损坏开壳重点检测电池接口转换电路中的电子开关 Q1007、Q1008、Q999，测得电子开关 Q1007、Q1008 均无损坏，测量 Q1007、Q1008 的外部控制电路有损坏，因为手上没有部分器件，所以将电子开关 Q1007、Q1008 进行外部电路改造，把电子开关 Q1007、Q1008 基极对地短接，改造电路完毕，接上话机电池，开机检查，话机能正常开机，能正常接通，故障排除。
四：摩托罗拉维修测试卡的使用要领 摩托罗拉测试卡主要的作用是使话机进入测试状态，然后通过的键盘输入各种测试指令，话机置成某种状态，以便对话机的各部分进行检测，但要求话机必须能正常开机，否则将无法使用测试卡测试卡有一百多条测试指令，但在实际的维修中，常使用的大概二十条左右下面以摩托罗拉 Star TAC 328 为例，为大家逐一介绍一部分 一、进入测试状态 在话机关闭的状态下插入测试卡，开启话机，接键盘上的“＃”键，大约 ２ 秒钟后，话机显示屏显示“Test”字样，表示话机已进入测试状态，可进一步输入各种测试指令进行测试（注：由于摩托罗拉 Star TAC 328 在话机装入测试卡后会挡住整个话机的主线路板，当要测量某点的电压或波形时须把测试卡移走，但移走测试卡后，话机就会退出测试状态，因此，可将话机上的入卡检测开关用导线短路） ，这样，当话机照样保持测试状态，可以十分方便地对话机主板上的各点进行测量 二、输入测试命令 １．显示/改变保密码 - 58××××××＃ 执行此命令将显示或将保密码改为××××××（0-999999 ） 若不输入××××××值，则显示原来的保密码 2．显示/改变解锁码 - 59××××＃ 执行此命令可显示或将解锁码改为××××（0-9999 出厂时置为1234） 。
若不输入××××值，则显示原来的解锁码 ３．显示 IMEI - 60＃ 执行此命令可显示国际移动设备识别码 IMEI，该值不能改变 ４．显示测试 - 99＃ 执行此命令可使显示屏全屏显示 ５．锂电池识别 - 490＃ 执行此命令可显示锂电池的串行设备号 ６．自讲自听测试 08＃（发信） 10＃（收信） 36＃（回路） 434＃（在 GC87 或以后的才加此指令） 477＃ 执行以上命令使置于自讲自听测试 ７．设置话机等候信道 - 11×××＃ 执行此命令设置话机的所处信道（×××为信道号） ８．AFC 设定 - 26×××＃ 执行此命令设置话机 AFC 电压值 ９．打开发信 - 31×＃ 执行此命令可使话机打开发信通道 五：MOTOROLA 168 系列常见故障一览 接收部分故障即常讲的亮红灯，大致可分为两种情况一是始终无信号（总是亮红灯） ，另一种是有时无信号（有时亮红灯）?br> 对于有时无信号的其故障原因通常是因为 U201 及其外围电路虚焊造成的其故障表现形式为用马可尼 2966A 或惠普 8922 测其接收第一中频 114.6M 正常，而无第二中频229.2M（测试时只需在 U201 旁第 15 脚的变容二极管附近感应即可） 。
其产生故障的原因是因为长期按键导致的，另一比较容易忽视的原因是由于拆机时太用力从测试口抬起电路板造成的，这就是为什么有时无接收故障的拆机后出现无信号的原因处理有时无信号的方法不妨用白光 850 均匀吹焊 U201 附近地区，然后用烙铁为围电路元件加锡对于始终无信号的首先应处理 P800，以防 RSSI 信号无法送到逻辑板造成无信号故障加焊 P800 后用 2966A 测第一中频 114.6M 是否与 2966 的输出电平值相近（相差 2DBM） ，如 114.6M 滤波器有输入无输出毫无疑问是 114.6M 坏了但这种情况很少除非进水如输入就无 114.6M 的中频信号则如下分析：测接收测试点（中间的屏闭罩下）的电压，正常值为 2.5V 左右如此值变大通常是有颗电容斐傻腃 401，在 U401 的左上脚有两并列的电容，右边一颗为 C401 其电压应为4.2V 左右如小于此值则说明 C401 坏了，去掉即可如测试点电压为零则是 U401 右下脚一颗较大的电容坏了（其代号以后补上） ，也是去掉即可当然无信号也可能是逻辑故障如进入测试状态有场强显示但不转灯，通常是 55#编程出错重新写一次即可。
如无场强显示的小板故障不妨格式化一次 当然无信号的故障还可能是天线，天线开关进水损坏，陶瓷滤波器摔坏等等应具体故障具体分析? 六：MOTOROLA 168VA 维修实例 1.不转灯 ?）打开，发现有时能转灯但不能持续发生此故障现象可能是 50 脚插座（P800 或 J800）有虚焊现象，拆开查 P800 的 13 脚 RSSI 场强输出脚是否虚焊，给 P800 补焊故障排除 （2）进入自测，键入 111989#08#，测 U401 的第 5 脚如电压为 4V，故障为 U401 损坏，更换后故障排除如电压为 0V，故障为 Q301 损坏，更换后故障排除 （3）受震后，进入自测观察 RSSI 场强如没有，键入 111989#105#，如发射电流正常，说明故障在中频部分，查换 FL201,U201 故障排除 （4） mobileboy 对以上三点的补充：其实对于 168 不转灯故障，可以说百分之九十的原因都是 U201外围电路虚焊造成的，一般只要吹焊后加锡加焊其外围电路即可当然 P800 虚焊也是常见的，应该处理 2.无发射 （1）进入自测，键入 111989#05#，大电流死机则 Q552 功率放大管已击穿， （其输入端对地电阻为 0，则功放已坏）更换 Q552 即可。
(2) 进入自测,键入 111989#05#，大电流 1A 左右.测得 U520(32D09)8 脚无负电压输出,说明 U520 已坏,更换即可.(mobileboy 补充:U520 经常是由于虚焊造成以上故障的,其本身并不容易坏 .) (3) 进入自测,键入 111989#05#，电流为 100-200mA.测得 Q552 无 +6V 输入电压,再测 Q556(9400)无 6V 输出,说明 Q556 坏,更换即可. (4) 进入自测,键入 111989#05#，大电流 1A 左右.无 888.5125MHZ 频率信号,用频率计在 U530(40K02)第 5脚测有 888.5125MHZ 信号,在 13 脚测无 888.5125 MHZ 信号,则说明 U530 坏,更换即可. (5) 进入自测,键入 111989#05#，小电流<300MA.测 U530 第 5 脚有 888.5125MHZ 信号,测 U401 第 31 脚无2V 压控电压,则 U401 坏,更换即可. 3.电池低电压告警 (1) 查 P800 第二脚虚焊及电容 C604 虚焊,给 P800 和 C604 补焊故障排除. (2)软件故障,此类故障用数据检修仪对的门限电压值重新调整或对进行格式化即可 4.未开机漏电 （ 1 ）接上电源,未开机即短路或大电流漏电,查 9400 已被击穿,更换即可. 5.开机后耳机有杂音 （ 1 ）此故障点在显示 IC 供电电路中,查高频旁路电容,发现 C615,C616 虚焊或损坏,加焊,更换即可. 6.发射时耳机有杂音 此故障点在电源部分,查换 Q501,Q502,U601 故障排除.(mobileboy 补充:此故障我认为应该是发射,接收滤波器损坏造成的,特别是用户反映为摔坏的更有可能.而且频偏的可能性也很大.倒是电源部分引起的故障少见) 。
