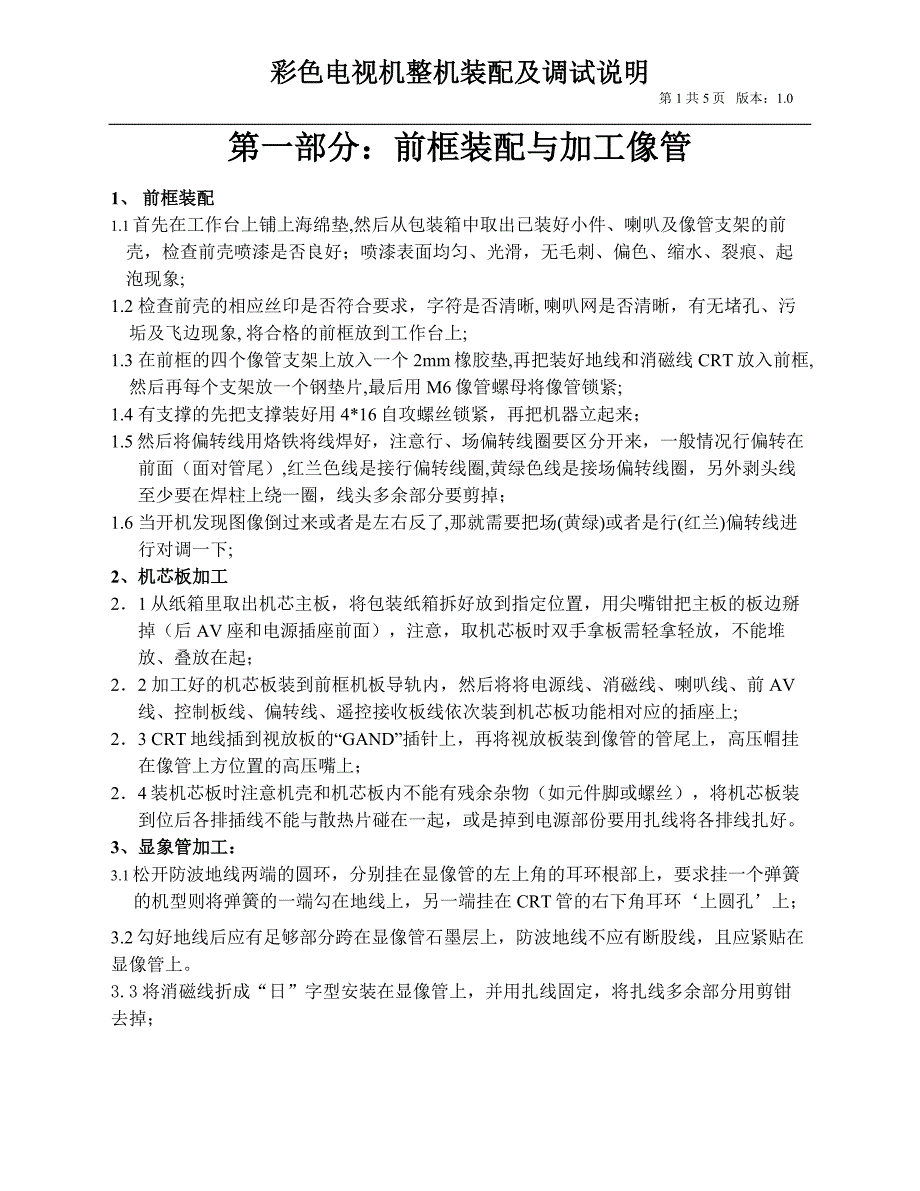

彩色电视机整机装配及调试说明 第 5 共 5页 版本：1.0 第一部分：前框装配与加工像管1、 前框装配1.1首先在工作台上铺上海绵垫,然后从包装箱中取出已装好小件、喇叭及像管支架的前壳，检查前壳喷漆是否良好；喷漆表面均匀、光滑，无毛刺、偏色、缩水、裂痕、起泡现象;1.2 检查前壳的相应丝印是否符合要求，字符是否清晰, 喇叭网是否清晰，有无堵孔、污垢及飞边现象, 将合格的前框放到工作台上;1.3 在前框的四个像管支架上放入一个2mm橡胶垫,再把装好地线和消磁线CRT放入前框,然后再每个支架放一个钢垫片,最后用M6像管螺母将像管锁紧;1.4 有支撑的先把支撑装好用4*16自攻螺丝锁紧，再把机器立起来；1.5然后将偏转线用烙铁将线焊好，注意行、场偏转线圈要区分开来，一般情况行偏转在前面（面对管尾）,红兰色线是接行偏转线圈,黄绿色线是接场偏转线圈，另外剥头线至少要在焊柱上绕一圈，线头多余部分要剪掉；1.6 当开机发现图像倒过来或者是左右反了,那就需要把场(黄绿)或者是行(红兰)偏转线进行对调一下;2、机芯板加工2．1从纸箱里取出机芯主板，将包装纸箱拆好放到指定位置，用尖嘴钳把主板的板边掰掉（后AV座和电源插座前面），注意，取机芯板时双手拿板需轻拿轻放，不能堆放、叠放在起；2．2 加工好的机芯板装到前框机板导轨内，然后将将电源线、消磁线、喇叭线、前AV线、控制板线、偏转线、遥控接收板线依次装到机芯板功能相对应的插座上;2．3 CRT地线插到视放板的“GAND”插针上，再将视放板装到像管的管尾上，高压帽挂在像管上方位置的高压嘴上；2．4装机芯板时注意机壳和机芯板内不能有残余杂物（如元件脚或螺丝），将机芯板装到位后各排插线不能与散热片碰在一起，或是掉到电源部份要用扎线将各排线扎好。
3、显象管加工：3.1松开防波地线两端的圆环，分别挂在显像管的左上角的耳环根部上，要求挂一个弹簧的机型则将弹簧的一端勾在地线上，另一端挂在CRT管的右下角耳环‘上圆孔’上；3.2勾好地线后应有足够部分跨在显像管石墨层上，防波地线不应有断股线，且应紧贴在显像管上3.3将消磁线折成“日”字型安装在显像管上，并用扎线固定，将扎线多余部分用剪钳去掉；第二部分：调 试 1、加速极调试：1．1选择好测试信号，用工厂遥控器按“工厂” 键直接进入工厂调试模式，屏幕显示“factory”，再按一下“工厂”键，进入白平衡模式，在白平衡模式下，按一下“MUTE”，可出现水平亮线，调节高压包“SCREEN”电位器，使屏幕水平亮线刚好可见,调好水平线之后现再按一下“MUTE”回到正常显示状态，调节高压包“SCREEN”电位器，使六级灰度黑白信号的最暗两级可以刚刚分辨为“OK”；1．2 按遥控器“状态”键转换“明亮”、“标准”、“柔和”、“个人设定”四种状态，“明亮”状态时八级灰度信号最亮的两格应可分清，同时在各种状态下字符显示不能有拖尾、抖动、干扰等异常2、白平衡调试:2．1检查图像白平衡是否符合要求，按要求反复调整R、G、B调三枪激励输出平衡，达到满意效果，具体调试方法请参照工厂调试说明；2．2注意可事项：① 白平衡调整前至少应预热15分钟以上，确保电视机处于热机状态；临调整前还 要对电视机进行消磁，以防止因CRT上磁而影响调整结果。
② 调白平衡的感光头接触CRT屏面的位置要在屏面的中央且要与屏面充分接触调整时周围不能有强光源，以免影响调整效果3、图像几何调试：3．1在工厂模式下，按“工厂”键进到工厂调试菜单，对PAL/NTSC图像的行中心、场幅、场中心、场线性以及场校正进行细调，使图像显示满屏，并检查行场重显率应在90%-95%之间，保证图像上下,左右对称，使扫描光栅线性最佳，几何失真最小，轮廓为相对理想的矩形；3．2调整场中心使图像上下对称，且不漏黑白边框，如果CRT屏面朝东，因受地磁影响，需将场中心调至与CRT几何中心低1-2mm；3．3调试完毕，再按一次“工厂”键可退出工厂调试菜单3．4对于主板上带行幅、行线性调整电位器的机器，先调整行幅枕校电位器使图像不漏黑白边框，然后调整行线性电位器使两侧竖线垂直，行幅与枕校调试时会相互影响，因此需反复调整行幅与枕校电位器使图像最佳；3．5对于不带行幅、枕校电位器的机型，检查行重显率应在90%-95%之间，否则需要调整相应参数，比如校正电容或是逆程电容的大小，可改变图像的行重业率 3．6调NTSC时应注意检查“色调”是否正常，要求色调在中间位置时，彩色色调应正常，且彩色排列顺序为：白、黄、青、绿、紫、红、蓝、黑。
当N制台偏时，会影响其色调；台偏时需将台选正再进行检查最暗的第二格刚好可见图3图2图14、聚焦调试4．1 单聚焦调整：电视机置于“标准”状态，选择测试卡信号或方格信号，调整行输出变压器的聚焦电位器“FOCUS”，使测试卡信号中部线条最清晰或方格信号线条最细4．2双聚焦调整：电视机置于“标准”状态，选择测试卡信号或方格信号，调整行输出变压器的聚焦极电位器FOCUS1，使图像水平方向2/3处线条最细；调整行输出变压器的聚焦极电位器FOCUS2，使图像垂直方向2/3处线条最细；重复以上的操作，兼顾水平与垂直使测试卡信号中部线条最清晰或方格信号线条最细4．3注意事项：① 有时因CRT的原因，当图像中部线条最清晰时，四角很模糊，在这种情况下调整聚焦时要在使图像中部清晰的前提下兼顾四角的清晰度② 有时因CRT的原因，当图像的水平线条最细时，垂直线条很粗，或者是当垂直线条最细时水平线条很粗在这种情况下调整聚焦时要兼顾水平线条和垂直线条的清晰度4．4聚焦检查：4．41选择方格信号，按遥控器“状态”键转换 “标准”、 “艳丽”、“柔和”、“记忆”四种状态，方格信号应无散焦，字符显示不能有拖尾等异常5．3注意事项：① 副亮度调整周围不能有强光源，以免影响调整效果。
② 副亮度调整必须放在白平衡细调之后③ 为避免受周围环境亮度及主观亮度感觉的差异性对副亮度调试的影响，副亮度调试时可与样机对比调试 第三部分 ：检验1、高、低电压范围、声音检查1．1检查方法：1．1．1在高电压状态选择飞利蒲测试卡信号，将音量开至90%，收听扫频伴音，不能有振音、杂音、图像瞬间收缩变形、扭曲等异常现象;在转换音效时，声音变化应明显，伴音无失真、干扰.1．1．2在低电压状态下，选择飞利蒲测试卡信号，收听扫频伴音，将音量开至90%，看是否正常，然后按静音键，屏幕左下角应显示静音符号，检查静音的瞬间图像应无收缩、扭曲、死机等异常现象1．2检查内容：① 扫频伴音是否正常，静音时有无静音符号② 特别注意在设置静音的瞬间，观看图像有无收缩、扭曲、死机等异常现象1． 3注意事项低电压设定值为该机型正常工作时允许的输入电压下限值因不同机型稳压性能差异，造成输入电压范围不一致，因此，具体输入电压下限值应以产品规格书为准）2、 色纯检查:2.1检查方法：选择红场信号和AV蓝屏状态，分别转换模拟磁场开关，检查屏幕应色纯良好，无色斑、脱粉、黑点、振铃、露边等不良现象。
4、AGC检查4．1检查方法： 选择测试卡信号（输入信号强度：60±2db），检查测试卡信号图像应无雪花，否则按遥控器“工厂设定”和“AGC”值，改变AGC数值，使图像刚好无雪花 强信号AGC检查： 选择测试卡信号（信号强度：≥90db），检查测试卡信号图像应无扭曲、无网纹干扰4.2注意事项：4.2.1 AGC检查应先检查弱信号AGC，后检查强信号AGC 4.2.2为减少人主观感觉差异性的影响，检查时可与样机对比来把握5、 按钮检查5．1检查方法：依次按触各轻触开关，检查手感应良好、有弹性，同时屏幕有相应显示，且各控制功能正常，轻触开关不能有歪斜、弹性不良、功能错乱等不良现象6、前后AV、S端子、YUV、SCART接口输入、输出检查6．1检查方法：6．11用彩色信号发生器输入全彩条信号，用音频信号发生器分别从左（白色）、右（红）送入1KHZ和400HZ信号，检查图像、左右平衡、高低音应正常，并且无声道反和散音现象有AV输出的机型，还要有输出电视观察视频、音频输出对比度、亮度、彩色还原正常，不能有图像扭曲、无彩色以及亮度、对比度异常现象 6．12用橡皮拍什锤以中等力度拍打电视机顶壳，使机芯受到振动，同时检查TV各频道（至少每个频段要检查一个台）以及各路AV间，图像和声音不应受拍打的影响。
6．2注意事项：对于飞利蒲单片机芯，带三组或三组以上AV输入的机器，在进行AV图像检查时应先插上各AV端子信号（不包含S端子），然后再逐项进行检查9、安全性检查9．1电源线检查：检查电源线应完好无损，无绝缘皮破损、无明显的压痕或变形等不良9．2耐压测试检查9.2.1操作方法：将高压测试仪的地线输出端插到电视机的天线孔，将电视机电源插头插到高压测试仪的高压输出插座上，按下高压测试仪启动开关，进入高压测试状态，五秒后，自动切断，则说明该机合格若报警，且（NG）灯亮，则该机不合格，按下复位键，将不良机送修理测试完后取出测试线（先拔下高压输出插座上的电源插头，在拔下电视机天线插座中的地线插头）11、开关机检查11.1手动关机检查： 置机器于标准状态，接收中央信号，手动开、关机2次，检查图像应色斑、亮点、残光，同时无明显的响声11.2遥控关机检查： 置机器于标准状态，接收中央信号，遥控开、关机2次，检查图像应色斑、亮点、残光，同时无明显的响声生之源 工程部提供 2009-5-6。
