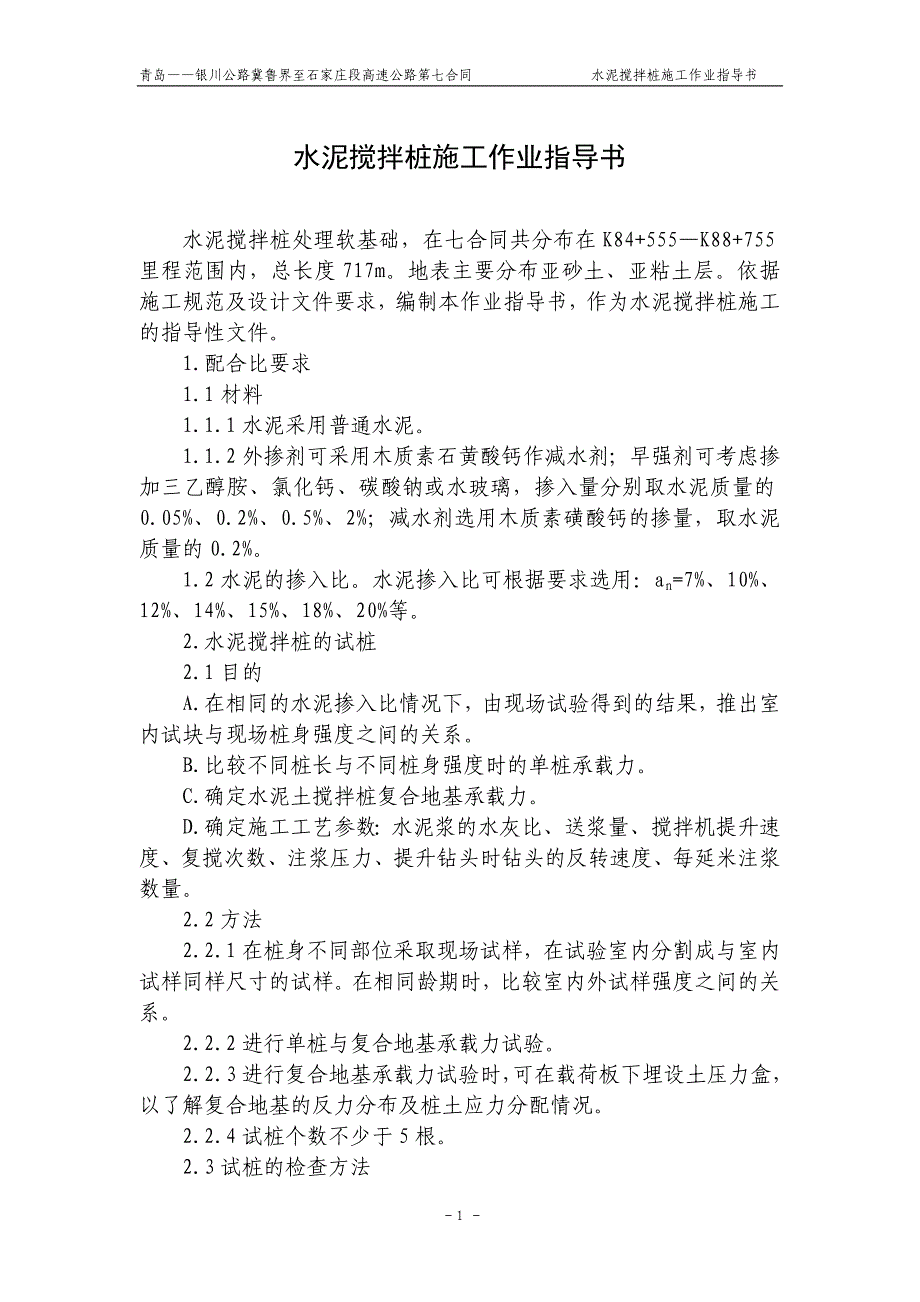

青岛——银川公路冀鲁界至石家庄段高速公路第七合同 水泥搅拌桩施工作业指导书 - -1水泥搅拌桩施工作业指导书水泥搅拌桩处理软基础，在七合同共分布在 K84+555—K88+755里程范围内， 总长度 717m地表主要分布亚 砂土、亚粘土层依据施工规范及设计文件要求，编制本作业指导书，作为水泥搅拌桩施工的指导性文件1.配合比要求1.1 材料1.1.1 水泥采用普通水泥1.1.2 外掺剂可采用木质素石黄酸钙作减水剂；早强剂可考虑掺加三乙醇胺、氯化钙、碳酸钠或水玻璃， 掺入量分别取水泥质量的0.05%、0.2%、0.5%、2%；减水剂选用木质素磺酸钙的掺量，取水泥质量的 0.2%1.2 水泥的掺入比水泥掺入比可根据要求选用：an=7%、10%、12%、14%、15%、18%、20%等2.水泥搅拌桩的试桩2.1 目的A.在相同的水泥掺入比情况下，由现场试验 得到的结果，推出室内试块与现场桩身强度之间的关系B.比 较 不同桩长与不同桩身强度时的单桩承载力C.确定水泥土搅拌桩复合地基承载力D.确定施工工艺参数：水泥浆的水灰比、送浆 量、搅拌机提升速度、复搅次数、注浆压 力、提升 钻头时钻头的反 转速度、每延米注浆数量。
2.2 方法2.2.1 在桩身不同部位采取现场试样，在试验室内分割成与室内试样同样尺寸的试样在相同龄期时，比较室内外试样强度之间的关系2.2.2 进行单桩与复合地基承载力试验2.2.3 进行复合地基承载力试验时，可在载荷板下埋设土压力盒，以了解复合地基的反力分布及桩土应力分配情况2.2.4 试桩个数不少于 5 根2.3 试桩的检查方法青岛——银川公路冀鲁界至石家庄段高速公路第七合同 水泥搅拌桩施工作业指导书 - -22.3.1 在成桩 7 天后采用轻便触探法进行强度和搅拌均匀性检查（触探深度一般不超过 4m）2.3.2 成桩 28 天后钻芯试验，检查桩的强度、均匀性和完整性3.水泥搅拌桩技术参数水泥搅拌桩 28 天无侧限抗压强度不低于 1.5Mpa，90 天单桩极限承载力不小于 15KN，单位复合地基承载力不小于 150Kpa4.水泥搅拌桩施工工艺采用浆液喷射深层搅拌法施工工艺4.1 施工设备包括深层搅拌机和配套设备A、深层搅拌机采用 PH-5A 型单轴搅拌机，技术参数见下表：搅拌机参数表搅拌及类型 PH-5A钻杆直径:mm □114×114地基加固深度:m 14.5标准成桩直径:mm Φ500正转:r/min 15-108钻机转速:反转:r/min 17-126最大扭矩:KNM 24.05下沉:m/min 0.228-1.081钻机提速提升 m/min 0.268-1.273进给提升力:KN ≤78.4纵向单步行程:m 1.2横向单步行程:m 0.5接地比压:Mpa 0.031灰罐容量:m 3 1.3主电机:KW 37空压机电机:KW 13电机功率油泵电机:KW 4整机重量:kg 9500B.配套设备：起吊设备、灰浆泵、灰 浆搅拌机、输浆胶管。
4.2 施工工艺4.2.1 浆液配制及搅拌A.水泥浆液的配制应严格控制水灰比，一般 为 0.45-0.50水泥必须是新近出厂，未受潮无洁块水泥浆液必须用砂浆搅拌机搅拌，每次时间不少于 3min，在制作水泥 浆时可按要求加入外掺剂B.制 备 好的水混浆不得停置时间过长，超过 2h 应降低标号使用浆液在砂浆搅拌机中要不断搅拌，直到送完浆为止青岛——银川公路冀鲁界至石家庄段高速公路第七合同 水泥搅拌桩施工作业指导书 - -34.2.2 工艺流程A.设备安装：铺设桩机平台、装塔架、 导向架及 搅拌轴、输浆管电器系统必须装接地装置，供浆系统应在离搅拌机 50m 范围内B.桩 机定位：用吊车吊装，搅拌机到指定桩位，桩位对中误差不大于 50mm，搅拌轴和 导向架的垂直偏差不得超过 1.5%，地面应平整，使起吊设备保持水平C.预搅下沉：待深层搅拌机的冷却水循环正常后，启动搅拌机电机，放松起重机钢丝绳，使搅拌机沿导向架搅拌切土下沉，当下沉困难时，可从 输浆系统补给清水以利钻进D.制备水泥浆：等深层搅拌机下沉至一定深度，即开始按 设计确定的配合比拌制水泥浆，待压浆前将水泥倒入集料斗中。
E.提升 喷浆搅拌：深层搅拌机下沉到达设计深度后，开启灰浆泵将水泥浆压入地基中，并且边喷浆，边旋转，同时严格按照设计确定的提升速度提升搅拌机F.重复上下搅拌：当搅 拌机提升到设计加固深度的顶面标高时，喷浆量应达到设计要求为使水泥浆和土拌和均匀，可按设计要求复搅若干次G.清洗：向集料斗中注入适量清水，开启灰浆泵 ，清洗卸管路中残存的水泥浆，直到基本干净J.移位：重复上述步骤施工下一根桩4.3 施工要点4.3.1 施工前应平整场地，清除桩位处地上及地下障碍物，场地低洼时应回填粘土料，不得回填杂填土4.3.2 水泥浆从搅拌机倒入贮浆桶前，须经过过滤，将水泥块等杂物滤掉贮浆 桶容量应适中，要保证有一定余量，不会造成因浆液不足而断桩， 还要防止浆液在贮浆桶内沉淀离析4.3.3 施工前应标定灰浆泵输浆量宜用流量泵控制输浆速度，一般取 30L/min，喷口压 力保持在０ .4-0.6Mpa，并 应使搅拌提升速度与输浆速度同步4.3.4 为保证桩端施工质量，当浆液到达出浆口后，应喷浆 30s，使浆液完全到达桩端在搅拌机升至地面下 30Cm-50Cm 后在不停浆的情况下原地复拌 30s4.3.5 在成桩过程中，由于电压过低或其它原因造成停机，使成桩工艺中断时， 为防止断桩，当搅拌机重新起动进，均应将搅拌机下沉0.5m 再继续制桩。
停机超过 3h，为防止浆液硬 结堵管，应拆卸辅浆管青岛——银川公路冀鲁界至石家庄段高速公路第七合同 水泥搅拌桩施工作业指导书 - -4彻底清洗管路4.3.6 搅拌机提升变搅必须反转，否则正转提升易将土带起造成空洞青岛——银川公路冀鲁界至石家庄段高速公路第七合同 水泥搅拌桩施工作业指导书 - -5水 泥 搅 拌 桩施 工 技 术 交 底编 制： 日 期： 审 核： 日 期： 受控编号：中铁二十局集团公司青银高速第七合同段。
