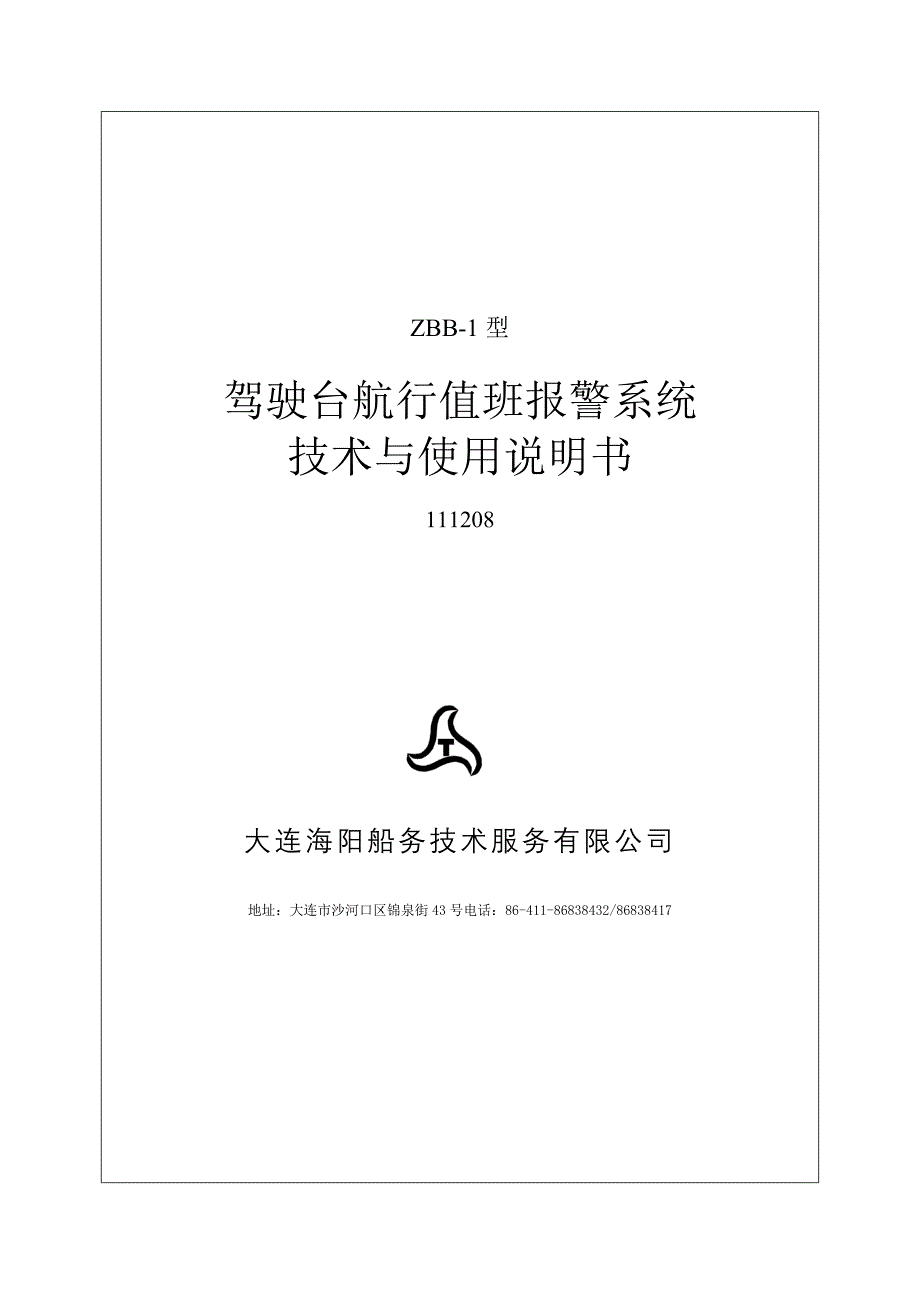

ZBB-1型驾驶台航行值班报警系统技术与使用说明书111208大连海阳船务技术服务有限公司 地址：大连市沙河口区锦泉街43号：86-411-86838432/86838417一， 概述驾驶台航行值班报警系统（Bridge Navigational Watch Alarm System）英文缩写为BNWAS，主要功能是防止驾驶员在航行值班时因各种原因不能履行值班职责而使船舶处于无人操纵的危险局面发生当上述情况出现时，系统将产生一系列逐步延伸的报警直到引起相关人员的注意，确保值班驾驶员履行其值班职责二， 功能1) ZBB-1驾驶台航行值班报警系统是根据SOLAS条约MSC.282(86)决议的规定和CCS的2010第38号通函的要求设计制造的2) 在ZBB-1驾驶台航行值班报警系统中可设置一个休眠时间（3 ~ 12 min），运行后系统开始计时在设置好的时间间隔内，值班驾驶员必须按一下驾驶台里的复位按钮或者操作一下驾驶台内特定的设备，则系统便重新开始计时在设定的时间间隔内如此反复操作，则系统就不断被复位，报警部分不会被触发，系统也不会发出声光报警3) 如果值班驾驶员没有在规定的时间间隔内对该系统进行复位，则系统就会在驾驶台值班范围内产生闪光报警，如果15s内值班人员仍然没有按压复位按钮，系统就会在驾驶台值班范围内发出声响报警（第一阶段报警）， 报警持续15 s。
如果15 s 内没有响应，则该系统就会把报警转发到设定的值班驾驶员房间（第二阶段报警），报警将持续90~180s（可设定）；如果在设定的时间内，还没有得到响应，则系统就会把报警转发到安装报警单元的公共舱室（第三阶段报警），提醒所有人员注意直至有人到驾驶室进行复位操作为止4) 在驾驶员房间或公共舱室内，不能取消报警（第二阶段和第三阶段报警），要想取消报警使系统复位，必须按压驾驶台范围内的复位按钮才可对系统进行复位5) 利用其他设备也可以对该系统进行复位有2种控制方式：1）电压控制在电源单元ZBB-1MPP的21（+）和22（-）号端子上接入10~30V的电压脉冲即可对系统进行复位，但脉冲的宽度不得超过30s2）无源触点控制在电源单元ZBB-1P的5和13号端子上接入无源触点，闭合时对系统进行复位，但闭合时间不得超过30s6) 该系统在主控制单元ZBB-1MPP上还配备了应急呼叫按钮，以便在紧急情况下呼叫船长等指定管理人员7) 当系统的工作模式被选择为“AUTO”时，需要有外接设备对其进行控制才能运行有2种控制方式：1）电压信号控制在电源单元ZBB-1P的15（+）和16（-）号端子上输入10~30V的电压，系统就启动运行。
2）无源触点控制在电源单元ZBB-1P的23、24号端子上接入无源触点，闭合时系统启动运行当系统的工作模式被选择为“ON”时，系统一直处于运行状态当系统的工作模式被选择为“OFF”时，系统一直处于停止运行状态8) 该系统设有输出接口，以供VDR等设备记录系统的工作情况9) 为了与其他设备的报警相区别，在安装该系统时可以选择报警的闪光和讯响模式10) 系统设有钥匙开关，以保证只有船长才能对选择工作模式和休眠时间等的设置操作11) 该系统设置了两路电源供电当一路出现供电故障时，系统将自动切换到另一路电源继续工作，同时发出电源故障报警12) 任何一个复位按键连续按下30s时，系统就会发出按键故障报警以提醒值班人员及时排除按键系统的短路故障，保证BNWAS系统的正常工作三， 技术参数1） 系统型号：ZBB-12） 系统组成：主控制单元ZBB-1MP，报警复位单元ZBB-1R，闪光报警单元ZBB-1C3） 供电电源：AC85V~260V, DC24V±20%4） 消耗功率：<10W 5） 自动启动：输入2V信号电压控制系统启动，或外接的无源触点常闭时启动系统 6） 延伸报警：1组常开，1组常闭 无源触点，额定电流7A/250VAC7） 输出接口：RS-4228） 工作设置：休眠时间范围：3~12min. 第一阶段闪光报警时间：15s第一阶段声音报警时间：15s第二阶段报警时间范围：90~180s工作模式：自动，开，关9） 故障报警：交流电源故障，直流电源故障，按钮故障10） 保护等级：IP2211） 外形尺寸：290×210×100 mm312） 安装方式：壁挂式四， 主控制单元（ZBB-1MP）的操作1） 休眠时间（Td）设置。
插入钥匙，旋转至“SET”位置，按压按键“SET”，数码管闪烁并显示当前休眠期的分钟值，例如“10.03”表示休止期为3分钟按压“DIMMER/LIGHT”键以1分钟步进增加，按压“DIMMER/DARK”以1分钟递减分钟数，最大为“10.12”表示休眠期为12分钟按压“SET”键确认2） 进入船长呼叫时间设置数码管显示“20.90”表示90秒按压“DIMMER/LIGHT”键以1秒钟步进增加，按压“DIMMER/DARK”以1秒钟递减最大值为“21.80”表示180秒按压“SET”键确认此时数码管停止闪烁，表示已经将设定值储存3） 工作模式设定按压“WORK”键，“AUTO”，“ON”，“OFF”指示灯循环点亮，分别表示自动工作状态（需要外界的触发才可启动系统），运行工作状态（系统一直处于运行的状态），关机状态（系统关闭）等三个工作状态以上设置完成后，如果设置为“ON”工作状态，将钥匙置于“RUN”位置时系统开始倒计时4） 在系统运行时可按压复位按键“R”对系统进行复位操作5） 应急呼叫在紧急情况下，需要立即呼叫船长等值班人员时可按压应急呼叫按键“E”也可用按压“R”键取消紧急呼叫6） 失电报警。
当交流电源失电时，“AC POWER”指示灯闪烁，蜂鸣器鸣响并发出延伸报警按压“R”键可消除报警声和延伸报警，“AC POWER”指示灯变为平光供电恢复后熄灭直流电失电时和按键故障与交流失电一样7） 按压试灯键“TEST”时，面板上的指示灯全亮、蜂鸣器鸣响、有延伸报警，以查看面板上指示灯和蜂鸣器的工作是否正常8） 亮度调节按压“DIMMER/LIGHT”和“DIMMER/DARK”键可调亮或调暗灯光另外，主控制单元还具有自动亮度控制功能当室内光线亮时（白天），面板上各发光器件的亮度达到最大亮度，当室内光线比较暗时（夜间），主控制单元自动将亮度调暗9） 选择视觉报警的闪光模式和声音报警的讯响模式拨动拨码开关SW4上1，2，3的位置可选择闪光和讯响的模式，开关编号位置位置位置位置位置位置位置位置1OFFONOFFONOFFONOFFON2OFFOFFONONOFFOFFONON3OFFOFFOFFOFFONONONON模式ABCDEFGH五， 报警复位单元（ZBB-1R）的操作1） 按压一次红色的复位按键“R”可进行系统的复位操作2） 按压“TEST”按键可使报警灯燃亮、蜂鸣器鸣响，以检查其工作是否正常。
3） 按压“DIMMER/LIGHT”和“DIMMER/DARK”键可调亮或调暗报警灯的亮度六， 第二和第三阶段闪光报警单元（ZBB-1C）是个被动式单元当报警进行到第二或第三阶段时发出闪光和鸣响此单元不能进行复位操作七， 故障及排除1） 当主控制单元显示交流电源故障时，打开电源单元盖子，可看到5个LED指示灯，如果标注“AC”的LED灯熄灭的话，说明是交流供电线路的问题，应检查交流供电是否正常2） 当主控制单元显示直流电源故障时，打开电源单元盖子，可看到5个LED指示灯，如果标注“DC”的LED灯熄灭的话，说明是直流供电线路的问题，应检查直流供电是否正常3） 当主控制单元显示为按键故障（TAMPER）时，说明是复位按键部分的故障打开电源单元的盖子，将端子5上的导线拆下，如果报警解除，说明是设备外部的故障，应查找线路的短路点，并解除即可4） 如果仍不能解除故障，需与产品供应商联系八， 系统框图九， 主控制单元ZBB-1MP外形图十， 复位单元ZBB-1R外形图十一， 闪光报警单元ZBB-1C面板图十二， 接线图1。
