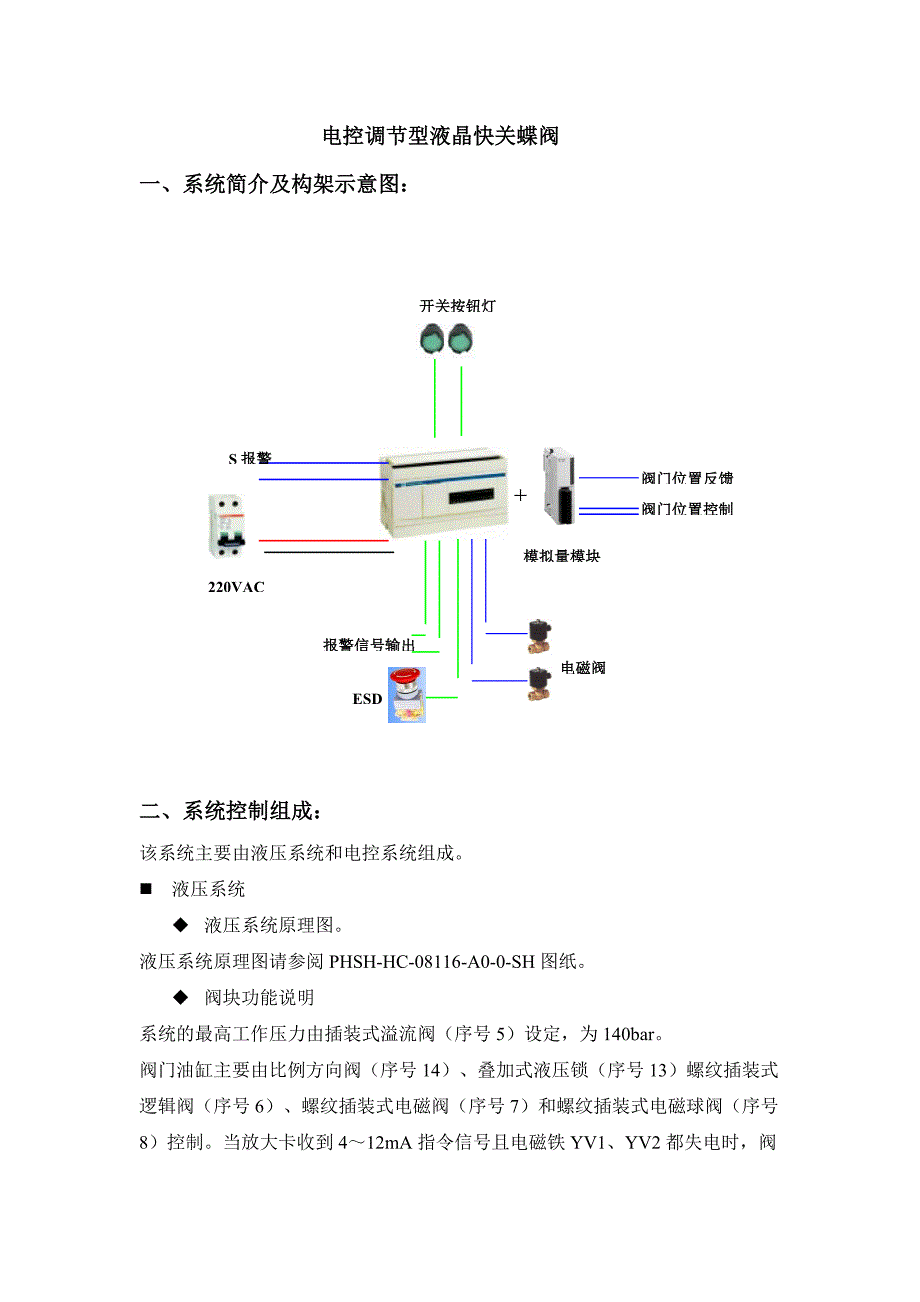

电控调节型液晶快关蝶阀一、系统简介及构架示意图：二、系统控制组成：该系统主要由液压系统和电控系统组成 液压系统 液压系统原理图液压系统原理图请参阅 PHSH-HC-08116-A0-0-SH 图纸 阀块功能说明系统的最高工作压力由插装式溢流阀（序号 5）设定，为 140bar阀门油缸主要由比例方向阀（序号 14）、叠加式液压锁（序号 13）螺纹插装式逻辑阀（序号 6）、螺纹插装式电磁阀（序号 7）和螺纹插装式电磁球阀（序号8）控制当放大卡收到 4～12mA 指令信号且电磁铁 YV1、YV2 都失电时，阀报警信号输出开关按钮灯电磁阀ESD＋模拟量模块阀门位置反馈阀门位置控制S 报警220VAC门正常关闭；当放大卡收到 12～20mA 指令信号且电磁铁 YV1、YV2 都失电时，阀门正常开启；当放大卡收到 12mA 指令信号且电磁铁 YV1、YV2 都得电，阀门快速关闭；当放大卡收到 12mA 指令信号，YV1 不得电且 YV2 得电，阀门缓冲关闭当放大卡收到 12mA 指令信号且 YV1、YV2 都不得电时，阀门停止（可以让阀门在任意开启角度保位）比例方向阀（序号 14）可以根据实际需要调节阀门正常开启和关闭的速度。
电气系统 电气接线图电气接线图详细见附件 电气控制逻辑表：PV1 PV2 YV1 YV2阀门开启 - + - -阀门关闭 + - - -阀门停止（任何位置保压） - - - -快速关阀 - - + +慢速关阀 - - - +其中 PV1 和 PV2 由放大卡控制，当放大卡接受到 4~12mA 的模拟量电流信号时，PV1 开启并且流量根据接受信号变化当放大卡接受 12~20mA 的模拟量电流信号时，PV2 开启并且流量根据接受信号变化当放大卡接受 12mA 的信号时，电磁阀 PV1，PV2 都不动作，阀处于中间位置三、电气控制箱界面： 电气控制箱界面主要由一下组成： 220VAC 开关 系统启动指示灯（绿） 系统报警指示灯（红） 系统报警复位按钮（黄） 紧急停止按钮 系统启动旋钮 系统模式选择旋钮 阀门到位指示灯（绿） 阀门开按钮指示灯（绿） 阀门关按钮指示灯（绿） 液晶显示屏幕四、操作步骤蝶阀的液控系统的正确操作主要有以下步骤： 步骤一：正确连接接线端子在接线之前，请按下图仔细了解接线端子的分配：L0 N0 PE～220V Power220VAC 电控系统电源输入本地信号输入220AC 220AC P24V I0.11 P24V I0.12 IW1.3 COMP24VI0.4P24VI0.5P24VI0.6P24VI0.7P0V P24VI0.7P0V P24VI0.7P0V P24VP0V IW1.2COM+ - + - + - + - + - + - + - + - 开限位 关限位中间限位S1 报警 S2 报警 S3 报警24V0V阀门开度反馈 4~20mA备用L N ＋ － ＋ － ＋ －远程 ESD 220VAC远程阀门开启命令远程阀门关闭命令远程阀门开度 4~20mA远程信号输入9 10 11 12 Q0.6 N Q0.7 N+ - + - L N L NPV1 电磁阀 PV2 电磁阀 YV1 电磁阀 220ACYV2 电磁阀 220AC本地输出信号/I0.1 GND Q0.13 GND Q0.14 GND Q0.15 GND QW1.1 COM ＋ － ＋ － ＋ － ＋ － ＋ － 处于本地模式远程报警远程阀门开到位远程阀门关到位远程阀门开度输出备用远程输出信号根据上述接线端子的分配图，进行 220VAC 电源、本地和远程信号输入以及本地和远程信号输出的连接。
在相关技术人员确保信号接入准确的前提下，才允许控制箱上电，以防由于接线出错而造成人身和设备的损坏离散量信号的正极接 P24V，负极接相应的信号输入－模拟量信号电源可以采取控制箱提供的 P24V 电源，如果模拟量信号的电源来自于其他独立电源，需要两个电源共地，即两 24V 电源的 0V 短接控制箱提供给电磁阀 YV1、YV2 控制电源为 220VAC，连接的电磁阀必须为 220VAC 控制的电磁阀信号“处于本地模式”、“远程阀门到位”和“远程阀门报警”都是无源离散量信号远程阀门开度”信号为模拟量信号，输出 4～20mA 的电流信号，指示阀门的开度 0～90 度 步骤二：开启 220VAC 电源在进行第一步骤接线后，由专业技术人员进行检查，在确保接入无错误的前提下，打开控制箱门，开启控制箱电源 220VAC如图所示：开启电源后，控制箱任然没有 220VAC，此时盖上控制箱门，旋转面板上的 220VAC 旋钮到“1”，此时系统才真正得电PLC 有相应的绿色灯亮起，表示系统已经处于预启动状态 步骤三：启动系统旋转面板上的系统启动按钮（System），使之处于 ON 的状态，系统 On指示灯常亮，系统启动。
步骤四：阀门开关阀门开和关按控制位置来分有两种模式：即本地控制和远程控制旋转到“1”，系统220VAC 得电220VAC 电源旋转面板上的系统启动旋钮到“ON”系统启动中，System ON 绿色指示灯常亮本地控制：控制模式旋钮选择为本地控制方式，系统 ON此时阀门的开度输入信号通过控制箱上的液晶屏进行手动输入当 PLC 得到的预设角度值和实时采集来的位置传感器的角度进行比较，从而进行阀门开大和关小的操作阀门在开启过程中，到位指示灯闪烁，表示阀门在动作过程中当阀门到达设定的角度，阀门到位绿色指示灯亮当阀门到达全开位置时，阀门开按钮指示灯常亮注：关于液晶屏的操作请详见“数显屏幕操作系统介绍”远程控制：控制模式旋钮选择为远程控制方式，系统 ON此时阀门的目标开启角度信号主要有远程系统给定的 4～20mA 的模拟量信号确定根据一定的 PLC 处理和进行阀门开大和关小的操作阀门在关闭过程中，到位指示灯闪烁，便是阀门在运行过程中当阀门到达设定的角度，阀门到位绿色指示灯亮当阀门到达全闭位置时，阀门关按钮指示灯常亮注：关于液晶屏的操作请详见“数显屏幕操作系统介绍”本地阀门预设角度值，通过“MOD”键修改远程阀门预设角度值，通过远程给定的 4~20mA 的模拟量信号换算得出。
当阀门开大或者关小动作执行超过 30s 以后还没有到达相应的位置，表示阀门已经处于卡住或者其他状态，无法完成需要的动作，此时，系统报警灯会常亮，阀门开或者关的按钮指示灯会闪烁阀门开和关按控制方式来分有两种模式：即命令控制和自动控制命令控制方式：阀门设定好预开或者预关角度值后，阀门需要等待开启或者关闭指令，系统才运行本地模式下，阀门角度设定通过液晶显示屏设置，阀门开启或者关闭命令由控制面板上的“阀门开”、“阀门关”按钮给出在远程模式下，阀门的预设角度由远程模拟量信号给定（IW1.3），阀门开启或者关闭由远程开（%I0.11 ）和远程关（%I0.12 ）给出自动控制方式：阀门设定好预开或者预关角度值后，阀门根据设定的等待运行延迟时间，自动进行阀门开启或者关闭，不需要进行输入阀门动作指令该模式的在由液晶显示屏设置，系统默认为命令控制方式注：详细的设置参见“数显屏幕操作系统介绍”五、系统报警处理 ESD 信号处理控制系统接收本地面板的 ESD 信号和远程 ESD 信号无论控制箱处于本地模式还是远程模式，本地面板上的 ESD 信号都有效，而远程 ESD 信号只有当系统处于远程模式才有效当系统接收到有效的 ESD 信号的时候，面板上所有的指示灯都会同时闪烁，液晶显示屏上显示 ESD 报警页，以提示工作人员出现紧急情况。
此时，技术人0：命令控制1：自动控制 自动控制模式下的，延迟时间设定员需要在现场确定紧急情况，在没有危险的情况下，解除本地和远程 ESD 信号，面板上的指示灯恢复正常 S1 信号处理S1 报警是指高压滤器滤芯堵塞，该信号来自于 S1 传感器，当高压滤器由于油的长期使用或者外部风尘而堵塞，S1 传感器发出报警信号，此时报警指示灯常亮，液晶屏上显示 S1 滤芯堵塞报警页当发生 S1 报警后，立即停止系统运行，等除去故障后，按面板上的复位按钮，恢复系统运行，确认液晶屏上 S1 报警页 S2 信号处理当系统油压低于设定值时，系统管道有问题，YV1 和 YV2 得电，阀门快速关闭此时面板上的报警指示灯常亮液晶屏上显示 S2 报警发生 S2 报警后，技术人员必须确认内部压力的情况，等除去故障后，按面板上的复位按钮，恢复系统，确认液晶屏上 S2 报警页 S3 信号处理当系统外部油压低于设定值时，系统管道有问题，YV1 和 YV2 得电，阀门快速关闭此时面板上的报警指示灯常亮液晶屏上显示 S3 报警发生 S3 报警后，技术人员必须确认外部压力的情况，等除去故障后，按面板上的复位按钮，恢复系统，确认液晶屏上 S3 报警页。
阀门开启超时当系统运行开启阀门后，到位指示灯闪烁，表示系统一直处于运行过程中如果在开启阀门 30S 后，阀门反馈的位置值仍然没有到达设定位置值，系统开启超时报警启动此时面板上报警指示灯常亮，“阀门开”按钮指示灯闪烁，液晶显示屏显示“阀门开超时”阀门开启超时报警后，系统停止开启，并保持阀当前位置技术人员必须确认开启超时原因后，等除去故障，按面板上的复位按钮，恢复系统，确认液晶屏上报警页 阀门关启超时当系统运行关闭启阀门后，到位指示灯闪烁，表示系统一直处于运行过程中如果在关闭阀门 30S 后，阀门反馈的位置值仍然没有到达设定位置值阀门关闭超时报警启动此时面板上报警指示灯常亮，“阀门关”按钮指示灯闪烁，液晶显示屏显示“阀门关超时”阀门关闭超时报警后，系统停止开启，并保持阀当前位置技术人员必须确认关闭超时原因后，等除去故障，按面板上的复位按钮，恢复系统，确认液晶屏上报警页 阀门反馈丢失报警当控制系统接收不到阀门反馈的位置信号的时候，系统就会出现阀门反馈丢失报警此时，说明阀门角度输入信号有异常，系统接收不到实时阀门反馈位置信号，系统给出报警的同时，阀门保位，不接受任何命令操作阀门输入信号丢失报警后，技术人员必须检查阀门反馈信号是否正常，是否输入 4~20mA 的信号给控制系统。
同时，检查 IW1.2 线路至模拟量扩展模块的线路是否正常确定报警原因后，等去除故障，按面板上的复位按钮，恢复系统，同时确认液晶屏幕上的报警 远程角度命令丢失报警在远程模式下，当控制系统接收不到远程开度命令信号的时候，系统就会出现远程角度命令丢失报警此时，说明远程角度命令输入信号有异常，系统接收不到远程开启角度命令，系统给出报警的同时，阀门保位，不接受任何命令操作出现远程角度命令丢失报警后，技术人员必须检查远程输入是否正常，是否输入 4~20mA 的信号给控制系统同时，检查 IW1.3 线路至模拟量扩展模块的线路是否正常确定报警原因后，等去除故障，按面板上的复位按钮，恢复系统，同时确认液晶屏幕上的报警数显屏幕操作系统介绍本章节主要介绍调节型液控阀的液晶数字显示屏幕操作系统在确保系统运行正常情况下，相关内容必须在对技术人员培训后才能操作，以防发生意外事件屏幕系统参数修改必须由专业的技术人员修改，并且修改密码不能随意告知，以防特殊参数修改而导致系统无法正常运行和发生意外事故液晶显示系统主要分为以下内容：1、系统状态画面2、阀门状态画面3、报警显示4、阀门操作画面5、阀位参数设置6、远程阀位控制参数设置7、信号状态8、报警设定9、跟踪设定1、启示欢迎画面该画面是系统上电启动时，默认的第一个换面，画面左右下脚有两个箭头闪烁表示可以使用左右两个按钮进行换面切换。
该画面按左按钮，进入用户口令设定画面，按有按钮，进入系统状态画面2、系统状态画面。
