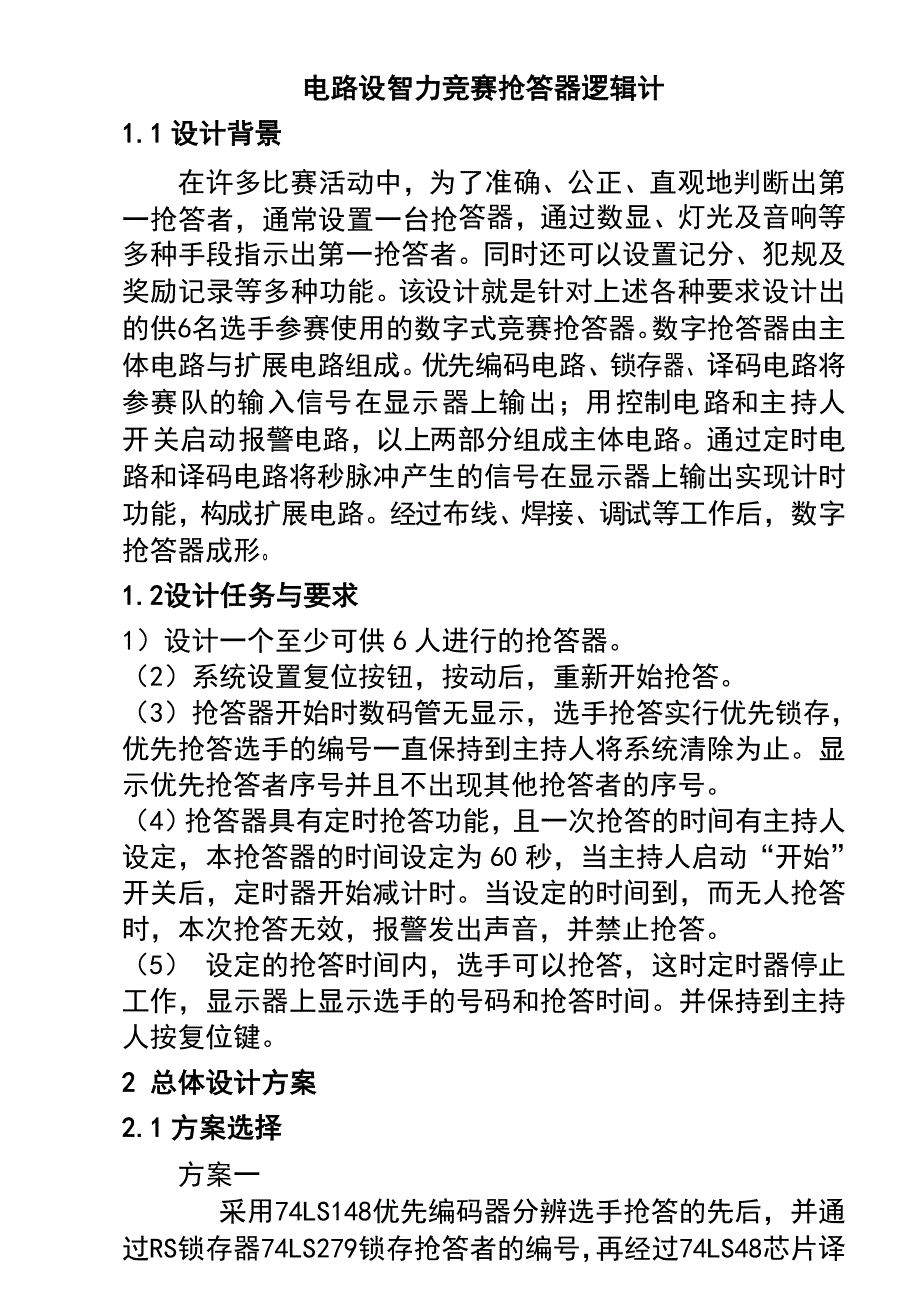

电路设智力竞赛抢答器逻辑计1.1设计背景在许多比赛活动中，为了准确、公正、直观地判断出第一抢答者，通常设置一台抢答器，通过数显、灯光及音响等多种手段指示出第一抢答者同时还可以设置记分、犯规及奖励记录等多种功能该设计就是针对上述各种要求设计出的供6名选手参赛使用的数字式竞赛抢答器数字抢答器由主体电路与扩展电路组成优先编码电路、锁存器、译码电路将参赛队的输入信号在显示器上输出；用控制电路和主持人开关启动报警电路，以上两部分组成主体电路通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能，构成扩展电路经过布线、焊接、调试等工作后，数字抢答器成形1.2设计任务与要求1）设计一个至少可供6人进行的抢答器2）系统设置复位按钮，按动后，重新开始抢答3）抢答器开始时数码管无显示，选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止显示优先抢答者序号并且不出现其他抢答者的序号4）抢答器具有定时抢答功能，且一次抢答的时间有主持人设定，本抢答器的时间设定为60秒，当主持人启动“开始”开关后，定时器开始减计时当设定的时间到，而无人抢答时，本次抢答无效，报警发出声音，并禁止抢答5） 设定的抢答时间内，选手可以抢答，这时定时器停止工作，显示器上显示选手的号码和抢答时间。
并保持到主持人按复位键2 总体设计方案2.1方案选择方案一 采用74LS148优先编码器分辨选手抢答的先后，并通过RS锁存器74LS279锁存抢答者的编号，再经过74LS48芯片译码驱动共阴极数码管显示方案二采用CC4067作为编码电路的核心元件，当有选手抢答时输出四位相应的8421BCD码即可同时供16位选手抢答经CC4511七段译码器译码后驱动共阴极数码管显示，同时利用CD4069组成一个多谐振荡器，作为十进制计数器CC4510的CP脉冲使其计数并与D触发器CD4013完成自动锁存的功能结论：与方案二相比，方案一使用的芯片少、电路简单且同样能实现其功能，故选用方案一2.2数字抢答器总体方框图定时抢答器的总体框图如图1所示其主要由主体电路和扩展电路两部分组成主体部分完成基本的抢答功能，即开始抢答后，当选手按动抢答键时，能显示选手的编号同时能封锁输入电路，禁止其他选手抢答扩展电路完成定时的抢答功能显示电路主持人控制开关主体电路控制电路秒脉冲产生电路显示电路译码电路定时电路优先编码电路抢答按钮译码电路锁存器扩展电路图 1 定时抢答器的总体框图图1所示定时抢器的工作过程是：接通电源时，节目支持人将开关置于“清除”位置，抢答器处于禁止工作状态，编号显示器灭灯，定时器显示设定的时间，当主持持人宣布抢答题目后，说一声“抢答开始”，同时将控制开关拨到“开始”位置，抢答器处于工作状态，定时器倒计时，当定时时间到，却没有选手抢答时，输入电路被封锁，禁止选手超时后抢答。
当选手在定时时间内按动抢答键时，抢答器要完成下面几个工作：1.优先编码电路立即分辨出抢答者的编号，并由锁存器进行锁存，然后有译码显示电路显示编号；2.制电路要对输入编码电路进行封锁，避免其他选手再次进行抢答；3.控制电路要使定时器停止工作，时间器上显示抢答时间，并保持到主持人将系统清零为止，以便进行下一轮抢答3 系统详细设计3.1 抢答器电路图2 抢答电路参考电路如图所示该电路完成两个功能：一是分辨出选手按键的先后，并锁存优先抢答者的编号，同时译码显示电路显示编号；二是禁止其他选手按键操作无效工作过程：开关S置于"清除"端时，RS触发器的 端均为０，４个触发器输出置０，使74LS148的 ＝０，使之处于工作状态当开关S置于"开始"时，抢答器处于等待工作状态，当有选手将键按下时（如按下S5），74LS148的输出 经RS锁存后，1Q=1, =1,74LS48处于工作状态，４Q３Q２Q=101,经译码显示为"５"此外，1Ｑ＝１，使74LS148 ＝１，处于禁止状态，封锁其他按键的输入当按键松开即按下时，74LS148的 此时由于仍为１Ｑ＝１，使 ＝１，所以74LS148仍处于禁止状态，确保不会出二次按键时输入信号，保证了抢答者的优先性。
如有再次抢答需由主持人将Ｓ开关重新置?quot;清除"然后再进行下一轮抢答74LS148为８线－３线优先编码器，3.2 定时电路图3 定时电路由节目主持人根据抢答题的难易程度，设定一次抢答的时间，通过预置时间电路对计数器进行预置，计数器的时钟脉冲由秒脉冲电路提供可预置时间的电路选用十进制同步加减计数器74LS192进行设计，具体电路如上图所示3.3报警电路由555定时器和三极管构成的报警电路如图所示其中555构成多谐振荡器，振荡频率fo＝1．43／［（RI＋2R2）C］，其输出信号经三极管推动扬声器PR为控制信号，当PR为高电平时，多谐振荡器工作，反之，电路停振图4 报警电路3.4时序控制电路时序控制电路是抢答器设计的关键，它要完成以下三项功能：①主持人将控制开关拨到"开始"位置时，扬声器发声，抢答电路和定时电路进人正常抢答工作状态 ②当参赛选手按动抢答键时，扬声器发声，抢答电路和定时电路停止工作 ③当设定的抢答时间到，无人抢答时，扬声器发声，同时抢答电路和定时电路停止工作图5 抢答电路和定时电路停止工作根据上面的功能要求，设计的时序控制电路如上图所示图中，门G1 的作用是控制时钟信号CP的放行与禁止，门G2的作用是控制74LS148的输人使能端 。
图11、4的工作原理是：主持人控制开关从"清除"位置拨到"开始"位置时，来自于图11、2中的74LS279的输出 1Q=0，经G3反相， A＝1，则时钟信号CP能够加到74LS192的CPD时钟输入端，定时电路进行递减计时同时，在定时时间未到时，则"定时到信号"为 1，门G2的输出 =0，使 74LS148处于正常工作状态，从而实现功能①的要求当选手在定时时间内按动抢答键时，1Q＝1，经 G3反相， A＝0，封锁 CP信号，定时器处于保持工作状态；同时，门G2的输出 =1，74LS148处于禁止工作状态，从而实现功能②的要求当定时时间到时，则"定时到信号"为0， =1，74LS148处于禁止工作状态，禁止选手进行抢答同时， 门G1处于关门状态，封锁 CP信号，使定时电路保持00状态不变，从而实现功能③的要求集成单稳触发器74LS121用于控制报警电路及发声的时间3.5相关元器件的介绍该设计用到较多集成电路电路芯片，在此给出其管脚图和部分功能介绍3.5.1 74LS27974LS279 RS锁存器，当R=1，S=0时，输出为；当R=1S=1时，锁存器具有保持功能，将输出一直保持为1，达到锁存的目的。
表1 174LS279 锁存器功能输入1 2 输出 Q0 0 00 X 1 X 0 1 1 1 0 1 1 1 1110没改变3.5.2 74LS148下图为74LS148的功能介绍，ST为使能端，控制芯片的工作；当无输入时，YEX=1，有输入时，YEX=0其功能真值表如下：表2 74LS148功能表输入输出0 1 2 3 4 5 6 72 1 0 1X X X X X X X X1 1 11 101 1 1 1 1 1 1 11 1 1 1 00X X X X X X 00 0 0 0 10X X X X X X 0 10 0 1 0 10X X X X X 0 1 10 1 0 0 10X X X X 0 1 1 10 1 1 0 10X X X 0 1 1 1 11 0 0 0 10X X 0 1 1 1 1 11 0 1 0 10X 0 1 1 1 1 1 11 1 0 0 100 1 1 1 1 1 1 11 1 1 0 13.5.3 74LS48译码器图6 74LS48译码器管脚分布图原理说明：开关S置于"清零"端时，RS触发器的输入端R均为０，４个触发器输出置０，使74LS279 中 BI/RBO ＝０，A3A2A1A0=0000,使之处于锁存状态。
74LS279不工作，输出全为0当开关S置于"开始"时，抢答器处于等待工作状态，当有选手将键按下时（如按下S5），74LS148的输出 经RS锁存后，1Q=1,YS =1,74LS48处于工作状态，４Q３Q２Q=101,即74LS279输入端A3A2A1A0=0101，经 74LS279后输出YgYfYeYdYcYbYa=1101101,经译码显示为"5"3.5.4 555 定时器555定时器是一种多用途的数字/模拟混合集成电路，具有开关特性，可以构成各种单元脉冲电路 图7 555 定时器引脚图4 系统仿真与测试4 .1 Protues 的基本操作方法元件选用：打开元件库栏，移动鼠标到需要的元件图形上，按下左键，将元件符号拖拽到工作区元件的移动、旋转、反转、复制和删除：用鼠标单击元件符号选定，用相应的菜单、工具栏，或单击右键激活弹出菜单，选定需要的动作元器件参数设置：双击元件，设定相应的参数导线的连接：要包括导线的连接、弯曲导线的调整、导线颜色的改变及连接点的使用连接：鼠标指向一元件的端点，出现小圆后，按下左键并拖拽导线到另一个元件的端点，出现小圆后松开鼠标左键 删除和改动：选定该导线，单击鼠标右键，在弹出菜单中选delete 。
或者用鼠标将导线的端点拖拽离开它与元件的连接点4.2仿真步骤（1）根据自己所画好的电路图，在protues元器件库选择相应的元器件2）用导线将元器件按图连接好3）将元器件相应参数设置好4）进行电路仿真，根据仿真修改相应的参数4.3仿真结果及分析总体电路图8 电路总体仿真图抢答电路图9 抢答电路仿真图定时器图10 定时电路仿真图仿真开始图11 仿真开始电路仿真倒计时图12 仿真倒计时中选手抢答，显示选手位置，定时器停止工作图13 抢答定时5 安装与调试5.1 安装5.1.1面包板的使用方法及注意事项为了方便，选择用面包板来实现所设计的系统，面包板是专为电子电路的无焊接实验设计制造的由于各种电子元器件可根据需要随意插入或拔出，免去了焊接，节省了电路的组装时间，而且元件可以重复使用，所以非常适合电子电路的组装、调试和训练安装分立元件时，为了便于看到其极性和标志，将元件引脚理直后，在需要的地方折弯为了防止裸露的引线短路，必须使用带套管的导线，一般需剪断元件引脚，因为这样，元件才会插得稳且牢固，但是为了防止插错时要二次使用，故引脚不宜剪得过短一般不要插入引脚直径〉0.8mm的元器件，以免破坏插座内部接触片的弹性。
对多次使用过的集成电路的引脚，必须修理整齐，引脚不能弯曲，所有的引脚应稍向外。
