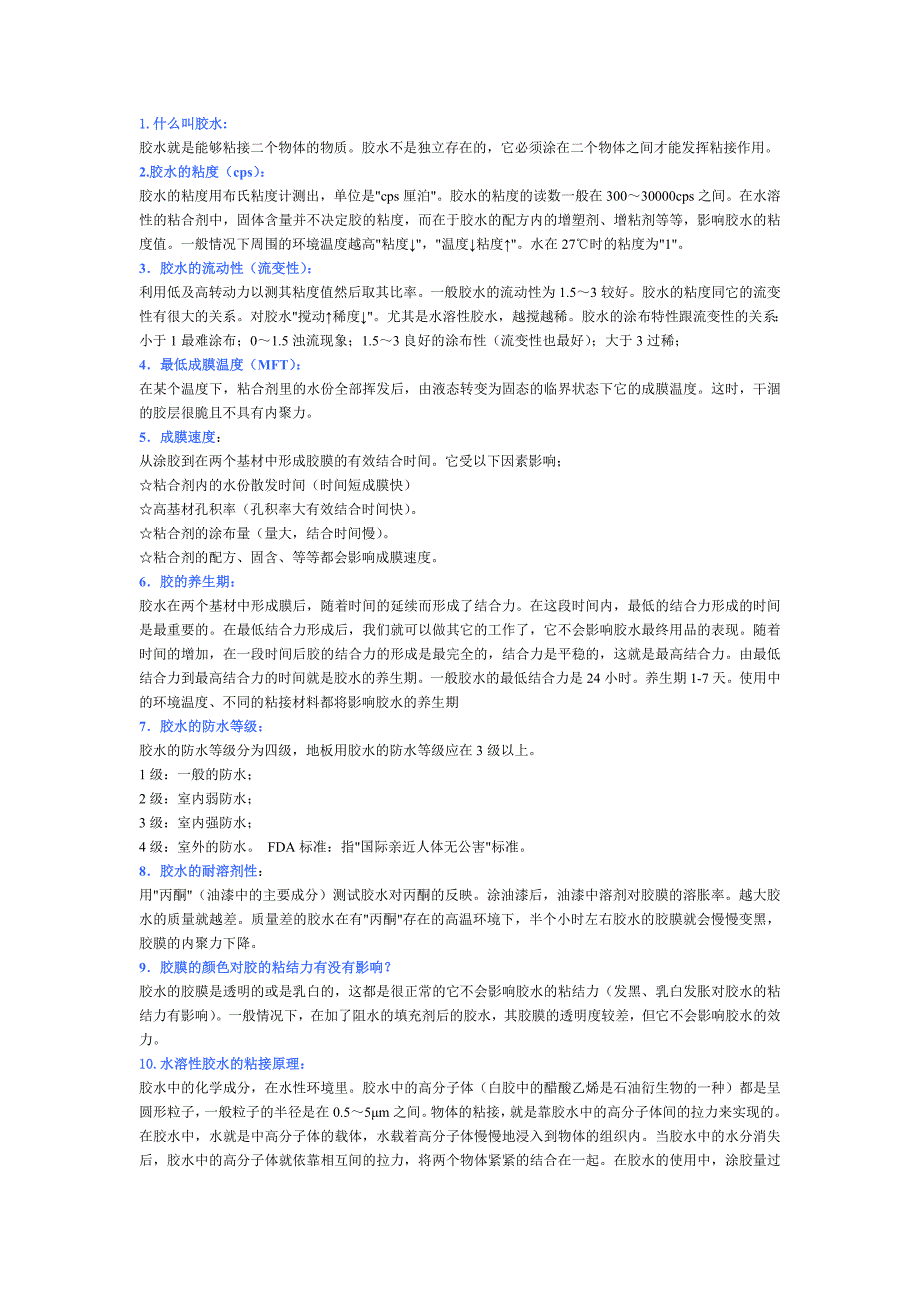

1.1.什么叫胶水什么叫胶水: 胶水就是能够粘接二个物体的物质胶水不是独立存在的，它必须涂在二个物体之间才能发挥粘接作用2.胶水的粘度（胶水的粘度（cps）：）： 胶水的粘度用布氏粘度计测出，单位是“cps 厘泊“胶水的粘度的读数一般在 300～30000cps 之间在水溶性的粘合剂中，固体含量并不决定胶的粘度，而在于胶水的配方内的增塑剂、增粘剂等等，影响胶水的粘度值一般情况下周围的环境温度越高“粘度↓“，“温度↓粘度↑“水在 27℃时的粘度为“1“3．胶水的流动性（流变性）：．胶水的流动性（流变性）： 利用低及高转动力以测其粘度值然后取其比率一般胶水的流动性为 1.5～3 较好胶水的粘度同它的流变性有很大的关系对胶水“搅动↑稀度↓“尤其是水溶性胶水，越搅越稀胶水的涂布特性跟流变性的关系：小于 1 最难涂布；0～1.5 浊流现象；1.5～3 良好的涂布性（流变性也最好） ；大于 3 过稀；4．最低成膜温度（．最低成膜温度（MFT）：）： 在某个温度下，粘合剂里的水份全部挥发后，由液态转变为固态的临界状态下它的成膜温度这时，干涸的胶层很脆且不具有内聚力5．成膜速度．成膜速度： 从涂胶到在两个基材中形成胶膜的有效结合时间。
它受以下因素影响； ☆粘合剂内的水份散发时间（时间短成膜快） ☆高基材孔积率（孔积率大有效结合时间快） ☆粘合剂的涂布量（量大，结合时间慢） ☆粘合剂的配方、固含、等等都会影响成膜速度6．胶的养生期：．胶的养生期： 胶水在两个基材中形成膜后，随着时间的延续而形成了结合力在这段时间内，最低的结合力形成的时间是最重要的在最低结合力形成后，我们就可以做其它的工作了，它不会影响胶水最终用品的表现随着时间的增加，在一段时间后胶的结合力的形成是最完全的，结合力是平稳的，这就是最高结合力由最低结合力到最高结合力的时间就是胶水的养生期一般胶水的最低结合力是 24 小时养生期 1-7 天使用中的环境温度、不同的粘接材料都将影响胶水的养生期7．胶水的防水等级：．胶水的防水等级： 胶水的防水等级分为四级，地板用胶水的防水等级应在 3 级以上 1 级：一般的防水； 2 级：室内弱防水； 3 级：室内强防水； 4 级：室外的防水 FDA 标准：指“国际亲近人体无公害“标准8．胶水的耐溶剂性．胶水的耐溶剂性： 用“丙酮“（油漆中的主要成分）测试胶水对丙酮的反映涂油漆后，油漆中溶剂对胶膜的溶胀率越大胶水的质量就越差。
质量差的胶水在有“丙酮“存在的高温环境下，半个小时左右胶水的胶膜就会慢慢变黑，胶膜的内聚力下降9．胶膜的颜色对胶的粘结力有没有影响？．胶膜的颜色对胶的粘结力有没有影响？ 胶水的胶膜是透明的或是乳白的，这都是很正常的它不会影响胶水的粘结力（发黑、乳白发胀对胶水的粘结力有影响） 一般情况下，在加了阻水的填充剂后的胶水，其胶膜的透明度较差，但它不会影响胶水的效力 10.10.水溶性胶水的粘接原理：水溶性胶水的粘接原理： 胶水中的化学成分，在水性环境里胶水中的高分子体（白胶中的醋酸乙烯是石油衍生物的一种）都是呈圆形粒子，一般粒子的半径是在 0.5～5μm 之间物体的粘接，就是靠胶水中的高分子体间的拉力来实现的在胶水中，水就是中高分子体的载体，水载着高分子体慢慢地浸入到物体的组织内当胶水中的水分消失后，胶水中的高分子体就依靠相互间的拉力，将两个物体紧紧的结合在一起在胶水的使用中，涂胶量过多就会使胶水中的高分子体相互拥挤在一起；高分子体间产生不了很好的拉力高分子体相互拥挤，从而形成不了相互间最强的吸引力同时，高分子体间的水分也不容易挥发掉这就是为什么在粘接过程中“胶膜越厚，胶水的毡接效力就越差的原因“。
涂胶量过多，胶水大起到的是“填充作用“而不是粘接作用，物体间的粘接靠的不是胶水的粘结力，而是胶水的“内聚力“11.11.辨别胶水质量的常用简单方法：辨别胶水质量的常用简单方法： ★将胶水倒在平面玻璃上观察它的流变性，左右摆动在观察它的流变性 结论：胶水的流动过快，说明胶水过稀流动性差，过稠不利于粘接 ★用手沾一沾观察它粘度 结论：能慢慢拉丝，有一点点的粘手为较好 ★倒在小块玻璃上观察它成膜时间 结论：在 1～2 分钟左右，在胶水表面能形成薄膜的胶水成膜时间较好 ★待成膜后的胶水基本固化后用手指沾水泻一泻，观察它的内聚力 结论：胶水很快被化开--内聚力较差泻开后胶水呈浑浊状--加了填充物 ★用两快板错开后粘接在一起，24 小时后测一下拉力在水泡一天然后晒干观察颜色的变化 结论：如果胶水的拉力变化很小，说明胶水的耐水性能很好反之就很差。
