实验二、节气门体拆装

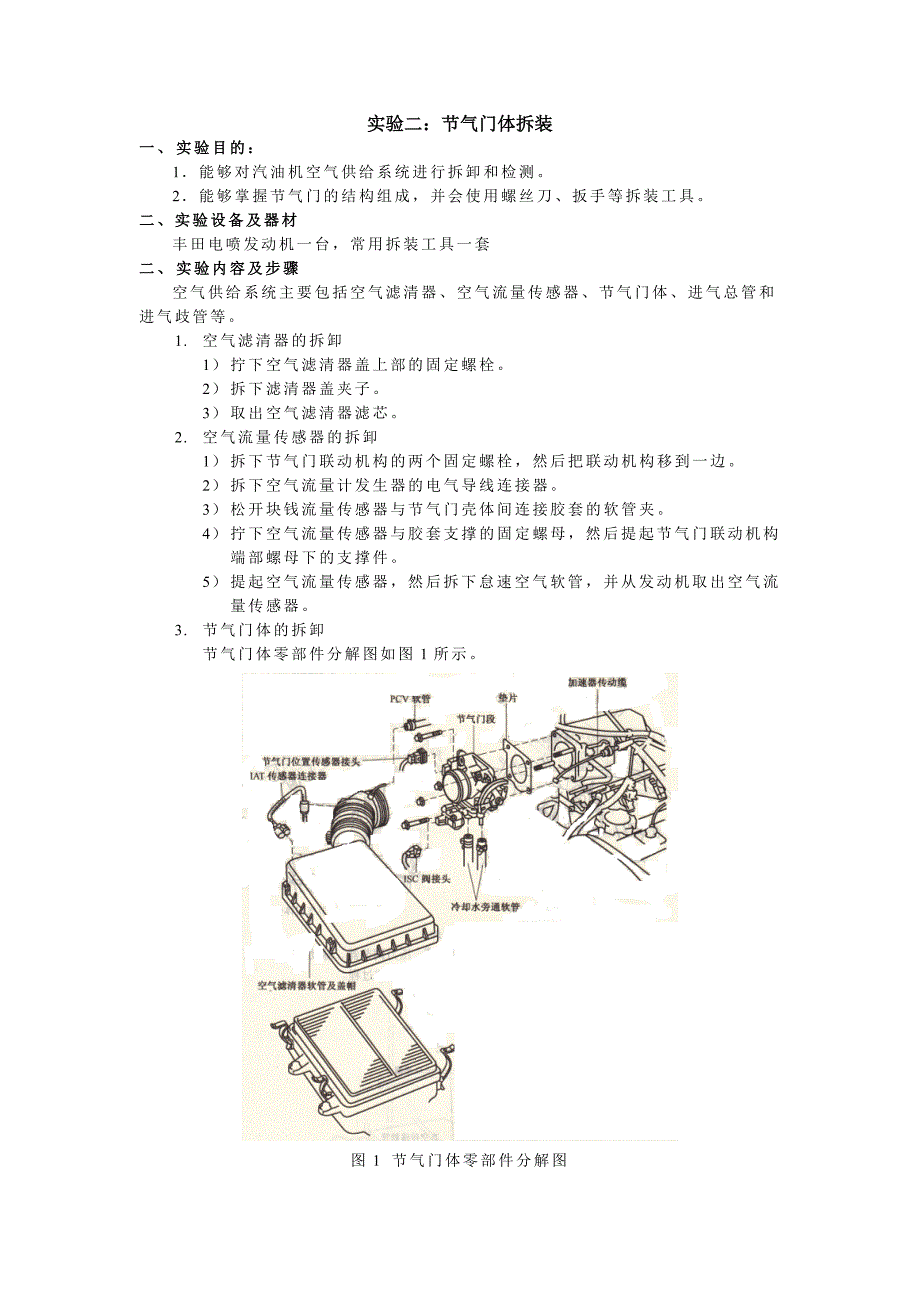

实验二：节气门体拆装实验二：节气门体拆装 一一、、 实实验验目目的的：： 1．能够对汽油机空气供给系统进行拆卸和检测2．能够掌握节气门的结构组成，并会使用螺丝刀、扳手等拆装工具二二、、实实 验验设设备备及及器器材材 丰田电喷发动机 一台，常用拆装工具一套二二、、 实实验验内内容容及及 步步骤骤空气供给系统主要包括空气滤清器、空气流量传感器、节气门体、进气总管和进气歧管等1.空气滤清器的拆卸1） 拧下空气滤清器盖上部的固定螺栓2） 拆下滤清器盖夹子3） 取出空气滤清器滤芯2.空气流量传感器的拆卸1） 拆下节气门联动机构的两个固定螺栓，然后把联动机构移到一边2） 拆下空气流量计发生器的电气导线连接器3） 松开块钱流量传感器与节气门壳体间连接胶套的软管夹4） 拧下空气流量传感器与胶套支撑的固定螺母，然后提起节气门联动机构端部螺母下的支撑件5） 提起空气流量传感器，然后拆下怠速空气软管，并从发动机取出空气流量传感器3.节气门体的拆卸节气门体零部件分解图如图1 所示图 1 节气门体零部件分解图1） 排空发动机冷却水，断开加速器传动缆索2） 拆下空气滤清器软管及盖帽，如图 2 所示卸 开 IAT 传感器导线接头及接线夹子，从空气滤清器盖帽上卸开PCV 软管，松开空气滤清器软管的夹紧螺栓，拆下4 个空气滤清器盖帽的卡箍。

从节气门体上卸开空气滤清器软管并将空气滤清器盖帽和空气滤清器软管一起卸下图 2 拆卸空气滤清器软管和盖帽3） 卸下节气门体卸开节气门位置传感器导线接头和怠速控制阀端子（如图3所示 ），卸下 2 个螺栓、 2 个螺母，并将节气门与进气室断开如图4 所示，卸下 2 个冷却水旁通软管并卸下节气门体，取下节气门体垫片如图5所示 图 3 断开节气门位置传感器和ISC 阀接头 图 4 断开节气门体和进气室图 5 取下节气门体垫片注意事项：1.拆卸下来的零件注意按顺序放好，以便后续安装2.实验结束后，整理好实验工具并存放整齐四四、、实实 验验小小结结试简述节气门体上都有哪些附件？各自作用分别是什么？。
