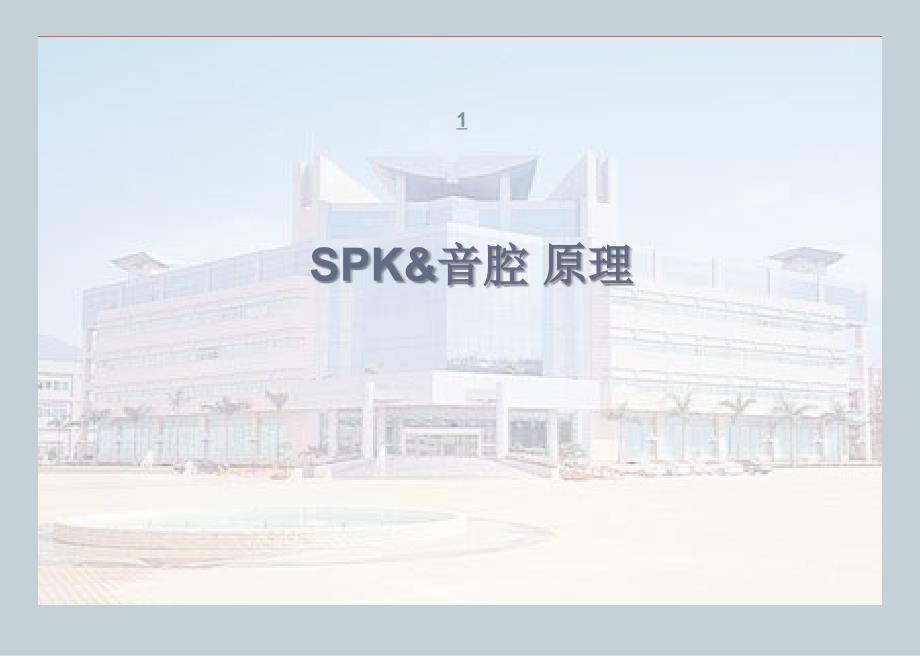

SPK&音腔音腔 原理原理1 ListSPK基本原理 1SPK关键参数 2音腔设计3Application42 Speaker Speaker结构结构(mobile phone SP)(mobile phone SP)扬声器(Speaker)是一种用来将电的信号转换成声音信号的换能器(Transducer)3 Speaker基本原理整个过程为： 电-----力-----声 的转换 电：音圈有引线直接连接到端子音频电流由端子输入，流进音圈，使得音圈中的电流带有音频信号（电压）一样的波形设电流 I=E/Rv (Rv是音频阻抗，为一常数)力：F=BIL，B和L都是常数，则F随音频电流I线性变化，所以F将带有声音的波形声：带有声音频率波形的力F带动振动膜振动，振动膜也将随着频率和波形振动，从而带动空气振动，形成差不多频率和波形的疏密波 Speaker的关键参数v频率响应曲线 v谐波失真v额定功率/最大功率5 Speaker频率响应曲线 频响曲线主要从三个方面进行评价：SPL值、低频谐振点f0、平坦度6 Speaker频率响应曲线关键参数SPL(灵敏度)：指输入扬声器单元1W的电功率，在扬声器轴线方向离开1米远的地方测得的声压级大小。
它实质上是一种（转换效率）的体现 SPL=20log（P/P0）dB低音共振频率f0的值和共振锐度Q0(平坦度)的值共同决定了低音域的特性 低频谐振点f0反映了SPEAKER的低频特性，是频响曲线次重要的指标平坦度反映了SPEAKER还原音乐的保真能力，作为参考指标 7 SPEAKER常用种类v圆形的：13mm,14mm,15mm,16mm,17mm,18mm,20mm.v椭圆或跑道的: 10*15mm,,10*20mm,12*14mm 12*18mm,13*18,14*208 Speaker与Receiver对比性能参数SpeakerReceiver频率响应曲线0.5W/5cm179mV有效频率范围600~20KHz300~3400Hz特性灵敏度(SPL)98+/-3dB 1KHz 0.5W/5cm110+/-3dB 1KHz 179mV谐波失真(THD)<0.15% 0.5W<5% 300~3400Hz 179mV谐振频率Fo900+/-20%Hz600+/-20%Hz额定阻抗8+/-15%ohm32+/-15%ohm额定功率/最大功率0.5W/1W10mW/30mW 音腔设计 音腔作用： v腔体的目的是为了隔开前后声波，避免二者干涉v腔体的大小左右着ＳＰＫ／ＲＶＲ的低频重放 的声腔设计主要包括前声腔、后声腔、出声孔、后音腔、防尘网五个方面，如下图： 音腔设计11 后音腔&前音腔v后声腔主要影响铃声的低频部分，对高频部分影响则较小。
铃声的低频部分对音质影响很大，低频波峰越靠左，低音就越突出，主观上会觉得铃声比较悦耳 v一般情况下，后声腔的形状变化对频响曲线影响不大但是如果后声腔中某一部分又扁、又细、又长，那么该部分可能会在某个频率段产生驻波，使音质急剧变差，因此，在声腔设计中，必须避免出现这种情况v前声腔对低频段影响不大，主要影响铃声的高频部分随着前声腔容积的增大，高频波峰会往不断左移动，高频谐振点会越来越低 v前声腔太大或太小对声音都会产生不利的影响 v同时，设计前声腔时，需考虑出声孔的面积，一般情况下，前声腔越大，则出声孔面积也应该越大 12 出声孔&泄漏孔v出声孔的面积（即在SPEAKER正面上总的投影有效面积）对声音影响很大，而且开孔的位置、分布是否均匀对声音也有一定的影响，其程度与前声腔容积有很大关系一般情况下，前声腔越大，开孔的位置、分布对声音的影响程度就越小 出声孔对高频的影响比较大v出声孔一般大于扬声器振动面积20%以上 v泄漏孔面积越大，低频衰减越厉害 v泄漏孔 应远离SPKv同时，设计前声腔时，需考虑出声孔的面积，一般情况下，前声腔越大，则出声孔面积也应该越大。
13 音腔设计14 音腔设计1.SPEAKER出音孔、声腔设计建议2.后腔尽量大，通常对15mm SPK而言，应不小于2ml3.前音孔面积不能太小，通常对15mm SPK而言，不小于８ｍｍ２4.泡棉的厚度适当，一般厚度为0.4mm-1.0mm.5.SPK与机壳的粘合紧密，不能有缝隙由于镶件或机壳上下盖结合所引起的泄漏尽量小，离ＳＰＫ尽量远15 音腔设计参数建议16 Thank you for your support !17 。
