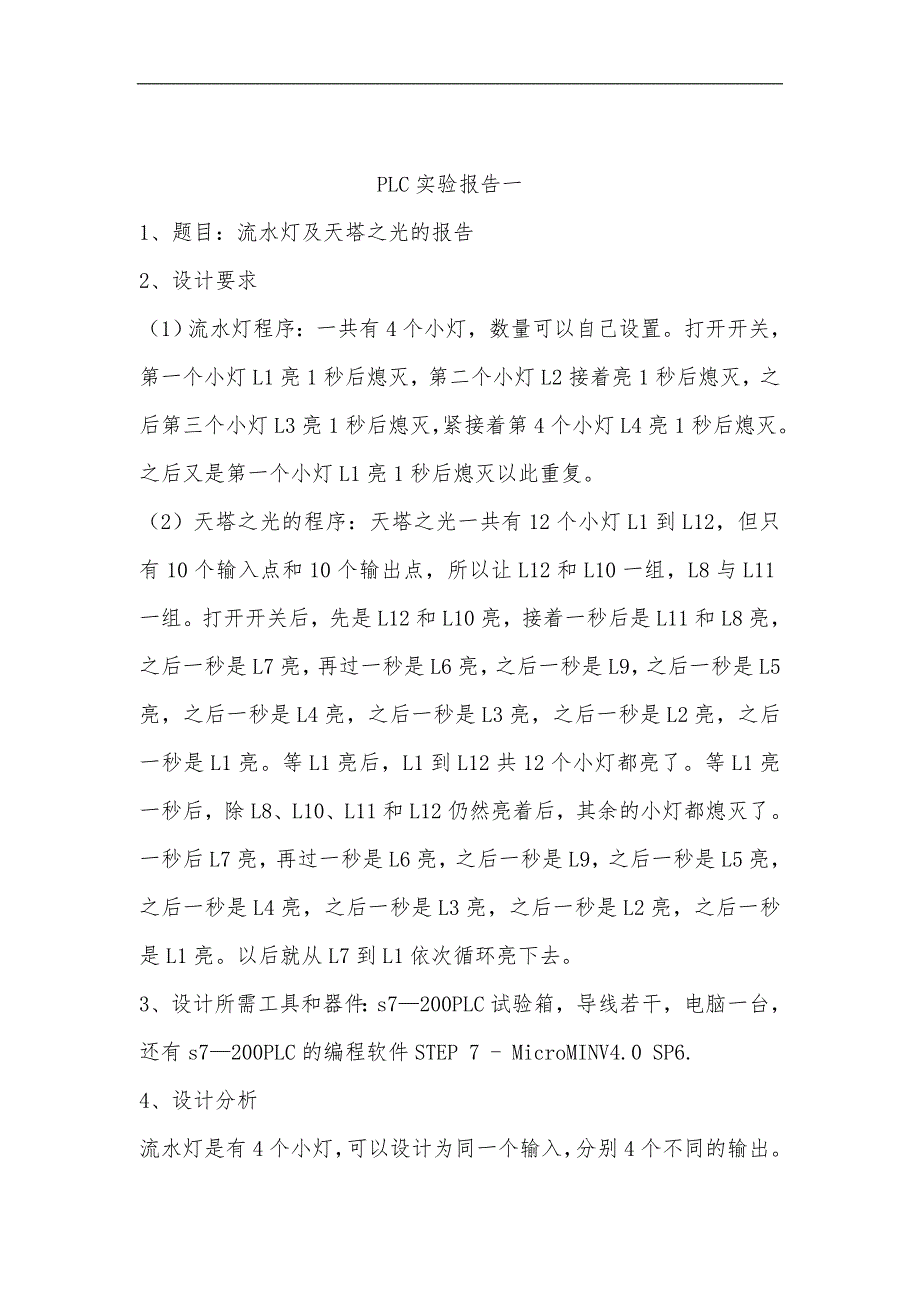

PLC实验报告一1、 题目：流水灯及天塔之光的报告2、 设计要求（1） 流水灯程序：一共有4个小灯，数量可以自己设置打开开关，第一个小灯L1亮1秒后熄灭，第二个小灯L2接着亮1秒后熄灭，之后第三个小灯L3亮1秒后熄灭，紧接着第4个小灯L4亮1秒后熄灭之后又是第一个小灯L1亮1秒后熄灭以此重复2） 天塔之光的程序：天塔之光一共有12个小灯L1到L12，但只有10个输入点和10个输出点，所以让L12和L10一组，L8与L11一组打开开关后，先是L12和L10亮，接着一秒后是L11和L8亮，之后一秒是L7亮，再过一秒是L6亮，之后一秒是L9，之后一秒是L5亮，之后一秒是L4亮，之后一秒是L3亮，之后一秒是L2亮，之后一秒是L1亮等L1亮后，L1到L12共12个小灯都亮了等L1亮一秒后，除L8、L10、L11和L12仍然亮着后，其余的小灯都熄灭了一秒后L7亮，再过一秒是L6亮，之后一秒是L9，之后一秒是L5亮，之后一秒是L4亮，之后一秒是L3亮，之后一秒是L2亮，之后一秒是L1亮以后就从L7到L1依次循环亮下去。
3、 设计所需工具和器件：s7—200PLC试验箱，导线若干，电脑一台，还有s7—200PLC的编程软件STEP 7 - MicroMINV4.0 SP6.4、 设计分析流水灯是有4个小灯，可以设计为同一个输入，分别4个不同的输出而天塔之光共有12个小灯，只有一个启动按钮，所以只能有一个输入，而输出最多也只有10个所以必须将两个小灯分别和其它一个小灯组成一组，一起点亮和熄灭5、 设计方案提出，比较，及确定6、 选定设计方案的仿真7、 选定设计方案的硬件连接图流水灯：天塔之光：8、 选定设计方案的实物搭建流水灯：把PLC和小灯区域的电源同上后，I0.0接SA4 、SA5、 SA6和 SA7Q0.0 接L4，Q0.1 接L5 ，Q0.2接 L6 Q0.3接 L7天塔之光：把PLC和天塔之光区域的电源同上后，I0.0SB1(启动)Q0.0接L1，Q0.1接L2，Q0.2接 L3，Q0.3接L4，Q0.4接L5， Q0.5接L6，Q0.6接L7，Q0.7接L8和L11，Q1.0接L9 ，Q1.1接L10和L129、 硬件检测10、 选定设计方案的软件程序设计思路先考虑如何点亮该亮起来的小灯，之后考虑如何把它们按顺序点亮，点亮后考虑它们亮灯的时间，最后考虑如何循环想要循环的小灯。
11、 选定设计方案的程序流程图设计好小灯该如何发光可以达到想要效果规划好自己想要看到的具体效果设计好每个小灯的发光时间和顺序仔细查看小灯发光的流程，确定这些小灯的发光能达到想要的效果 写下大体的程序结构仔细考虑要实现的每一个具体环节写下程序后实验，不合适的地方作修改达到要求12程序编写(1) 流水灯：（2） 天塔之光13、配合硬件再次调试和改进14、设计方案功能实现测试，调整能够实现测试，也能很好的调整程序15、达到预期，详细总结遇到那些问题，怎样解决的，还有哪些问题需要改进 天塔之光的实验做的还太简单，现在还没有灵活的掌握循环、调用子程序等功能不能再同一个输出下做出多种不同的变化16、所用材料，损坏材料等明细：s7—200PLC试验箱，导线若干，电脑一台，未损坏材料17、参考文献：西门子S7—200PLC功能指令应用详解18、附录 。
