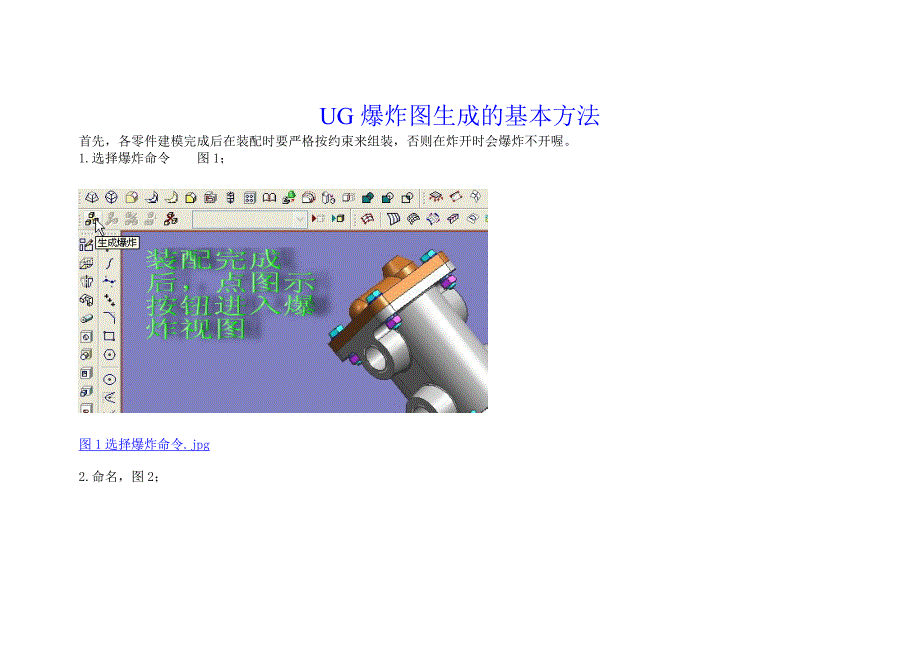

UG 爆炸图生成的基本方法首先，各零件建模完成后在装配时要严格按约束来组装，否则在炸开时会爆炸不开喔1.选择爆炸命令 图 1；图 1 选择爆炸命令.jpg2.命名，图 2；图 2 命名爆炸视图名字.jpg3.选中本次操作要炸开的零件（装配关系雷同、需要炸开距离一样），如图 3 的四个螺栓，可以一起炸开；图 3 选中需要爆炸开的零件.jpg4.点自动爆炸组件命令，图 4；图 4 用自动炸开方式.jpg5.输入炸开距离图 5，确定，即得图 6 效果；图 5 输入炸开距离.jpg图 6 炸开后的样子.jpg6.再选下一个（组），选择自动爆炸并输入炸开距离，图 7；图 7 下一组炸开.jpg7.发现距离不合适，图 8；图 8 发现炸开距离不合适.jpg8.撤消图 9；图 9 撤消.jpg9.重新调整输入炸开距离，图 10图 10 调整炸开距离.jpg10.调整后的结果图 11；图 11 调整后的结果.jpg11.依次炸开各零件，图 12图 12 依次炸开各零件.jpg12.调整出图视角并存盘，图 13图 13 调整出图视角并存盘.jpg13.转换输出 2D 图，图 14图 14 转换输出 2D 图.jpg14.输出 DWG 文件，图 15图 15 输出 DWG 文件.jpg15.CAD 后处理的结果（说明书用爆炸图），图 16图 16CAD 后处理后的说明书用爆炸插图.jpg。
