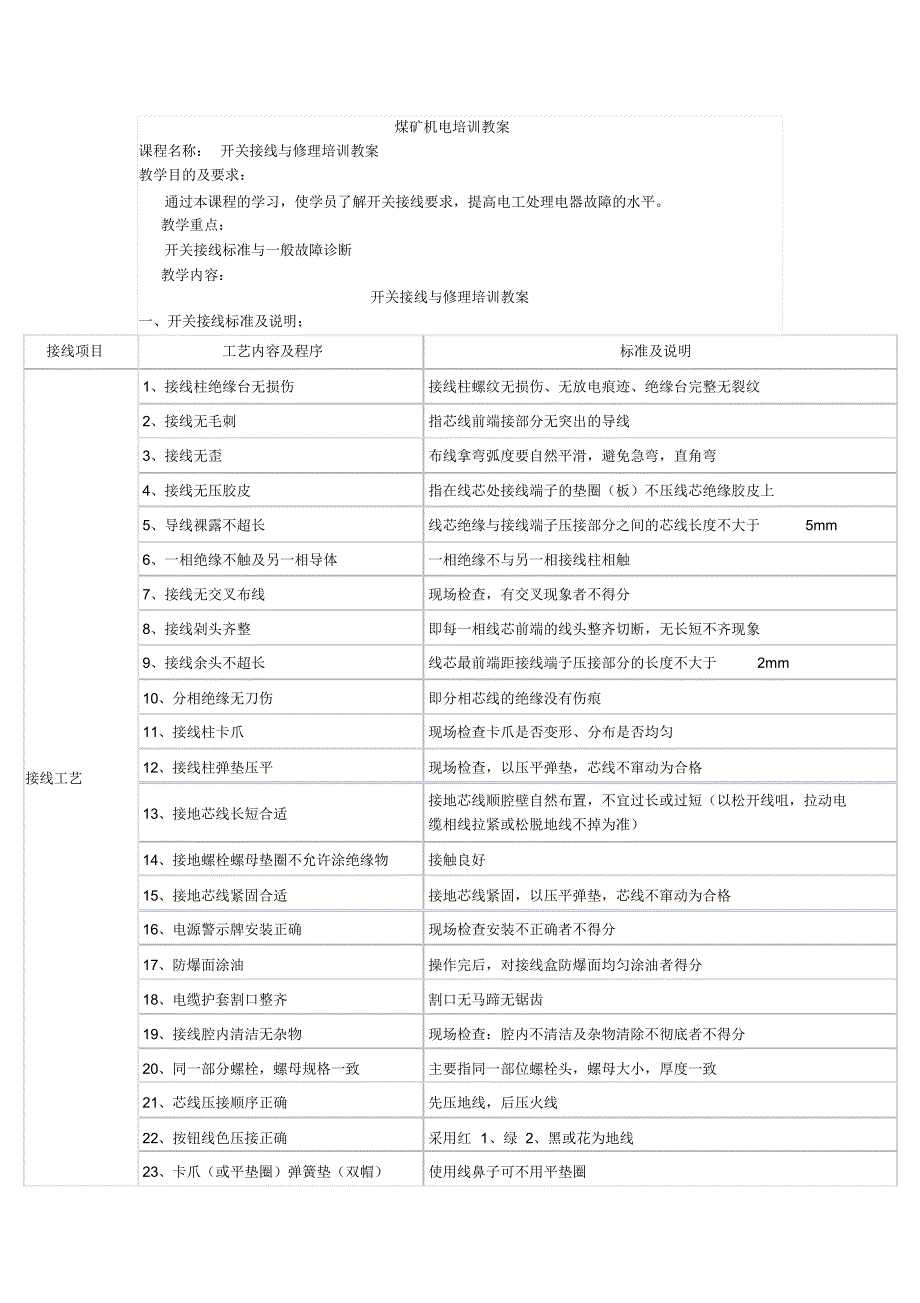

煤矿机电培训教案课程名称： 开关接线与修理培训教案教学目的及要求：通过本课程的学习，使学员了解开关接线要求，提高电工处理电器故障的水平教学重点：开关接线标准与一般故障诊断教学内容：开关接线与修理培训教案一、开关接线标准及说明；接线项目工艺内容及程序标准及说明接线工艺1、接线柱绝缘台无损伤接线柱螺纹无损伤、无放电痕迹、绝缘台完整无裂纹2、接线无毛刺指芯线前端接部分无突出的导线3、接线无歪布线拿弯弧度要自然平滑，避免急弯，直角弯4、接线无压胶皮指芯处接线端子的垫圈（板）不压线芯绝缘胶皮上5、导线裸露不超长线芯绝缘与接线端子压接部分之间的芯线长度不大于5mm6、一相绝缘不触及另一相导体一相绝缘不与另一相接线柱相触7、接线无交叉布线现场检查，有交叉现象者不得分8、接线剁头齐整即每一相线芯前端的线头整齐切断，无长短不齐现象9、接线余头不超长线芯最前端距接线端子压接部分的长度不大于2mm10、分相绝缘无刀伤即分相芯线的绝缘没有伤痕11、接线柱卡爪现场检查卡爪是否变形、分布是否均匀12、接线柱弹垫压平现场检查，以压平弹垫，芯线不窜动为合格13、接地芯线长短合适接地芯线顺腔壁自然布置，不宜过长或过短（以松开线咀，拉动电缆相线拉紧或松脱地线不掉为准）14、接地螺栓螺母垫圈不允许涂绝缘物接触良好15、接地芯线紧固合适接地芯线紧固，以压平弹垫，芯线不窜动为合格16、电源警示牌安装正确现场检查安装不正确者不得分17、防爆面涂油操作完后，对接线盒防爆面均匀涂油者得分18、电缆护套割口整齐割口无马蹄无锯齿19、接线腔内清洁无杂物现场检查：腔内不清洁及杂物清除不彻底者不得分20、同一部分螺栓，螺母规格一致主要指同一部位螺栓头，螺母大小，厚度一致21、芯线压接顺序正确先压地线，后压火线22、按钮线色压接正确采用红 1、绿 2、黑或花为地线23、卡爪（或平垫圈）弹簧垫（双帽）使用线鼻子可不用平垫圈齐全坚固24、电缆护套伸入室壁长度合适标准为： 5～15mm 防爆检查1、密封圈合格A 、密封圈无反装、内径切削平滑、内径与电缆外径差应小于1mm B 、密封圈宽度应大于电缆外径的0．7 倍但必须大于10mm C、密封圈厚度应大于电缆外径的0．3 倍，但必须大于4mm 。
D 、密封圈无破损，不得割开使用，电缆与密封圈之间不得包扎其它物体 E、密封圈外径D与进线装置内径差A应符合： D≥20mm A≤1mm ； 20＜ D＜60 A≤1.5mm ； D＞60 A≤2mm F、单个密封圈不得穿进多根电缆H 、密封圈不得出现老化，失去弹性、变质、变形等情况失去密封作用2、进线嘴总件齐全，连接紧固A 、接线后紧固件的紧固程度以抽拉电缆不窜动压紧螺栓齐全为合格，但线嘴压紧应有余量，不亲口密封圈端面与器壁应严密结合B 、线嘴与密封圈之间应加金属垫圈（厚度不小于2mm ，外径与密封圈外径相同） C、压叠式线嘴压电缆的压紧扁量不超过电缆外径的 10％3、备用线嘴总件齐全，连接紧固A 、备用线嘴与密封圈之间应加不小于2mm 厚度的钢垫板（挡板直径比引入装置内径差不大于2mm ） B 、紧固程度：螺旋线嘴用手拧紧为合格，但不得出现乱扣，锈蚀等现象，压叠式线嘴用手晃不动为合格 C、挡板放在密封圈外边，金属圈放在挡板与线嘴之间4、接线盒盖螺栓垫圈齐全，紧固以不缺螺栓、弹垫及弹垫压平者为合格；螺栓松动或滑扣为不合格5、防爆面无锈蚀及油漆如有锈迹用棉纱擦净后，留有呈青褐色氧化亚铁云状痕迹，用手触摸无感觉者仍算合格，否则为失爆6、防爆面无人为严重划痕划痕宽度与深度不大于0．5mm ，长度应保证剩余无伤面，有效长度不小于规定长度的2／3 7、防爆间隙合格防爆开关大盖防爆面间隙≤0.5mm,接线室防爆面间隙≤ 0.4mm,接线盒防爆面间隙≤ 0.4mm二、开关故障维修（一）、井下电工操作维修电器设备的顺序：1、先停上一级电源并挂停电牌、闭锁。
2、验瓦斯，瓦斯浓度在0.8%以下，方可开盖3、开盖后，应将防爆盖轻轻放在一边，然后验电、确定无电后放电、打临时接地线，方可进行操作维修4、严禁开盖送电二）、 QBZ-60 、80、120 系列矿用隔爆型真空电磁起动器使用JDB 型综合保护器具有过载、短路、断相、漏电闭锁等保护功能参看图2-1）工作原理：起动前：隔离换向开关QS 打到正或反转时控制变压器有电，在主回路负荷侧不漏电时， JDB 综合保护器触点3、4 闭合为起动作准备起动：用本机近控时，短接本体上的2 号与 9 号接线端子；用外接远控按钮时断开2 号与 9号接线端子， 2 号线不接地（同时将钮子开关K 打到远控位置）；按起动按钮，中间继电器KA 线圈吸合， KA-1 闭合 KM 接触器线圈得电，KM-2 闭合自保， KM-3 打开保护器上漏电检测 17 号线；接触器主触头闭合电机运转停止：按停止按钮，接触器线圈失电释放电机停止运转；KM-3 闭合漏电检测投入；在下一次起动前，如负荷侧对地绝缘电阻小于规定值(1140V 时 40KΩ +20%，660V 时 22KΩ +20%)则 JDB 综合保护器3、4 触点不能闭合，起动器不能起动，起到漏电闭锁作用图 2-1故障现象一：接触器不吸合。
产生上述故障原因有：1、主电路绝缘电阻值降低2、主控电路有短路产生烧断熔断器熔体3、控制电路有断线4、控制按钮、中间继电器有卡拌现象5、保护器烧毁6、2#和 9#线是否连接正确7、控制回路36V 不正常8、接触器故障针对上述产生的故障来看首先要看：1、检查整个设备及其控制回路，看电缆或电器元件等是否有漏电点形成，然后修复或更换引起漏电的元件即可正常工作2、排除短路故障，更换熔断器熔体3、按电气原理图检查排除故障4、更换主令开关或中间继电器5、更换 JDB 保护器或检修JDB 保护器一般JDB 保护器不爱坏判断JDB 保护器好坏应接通电源用万用表测量3，4 号是否闭合如果没闭合没有其它故障显示证明JDB 保护器是坏的，检修时首先看内部元器件有无明显坏的迹象，用万用表检查各元器件，根据本人经验70～80%的保护器都能检修好6、按要求连接远控端子7、检查主回路电压，控制线路变压器是否损坏8、检查吸合线圈及接触器的整流二极管检查时一定要看4 个整流二级管是否同一型号，因曾经发生过用3 个二极管是1A 的有 1 个二极管是2A 的现象造成接触器吸合不长时间就会有二极管损坏现象所以更换二极管一定要型号一致。
故障现象二：接触器吸合后一直有打枪现象产生上述故障的原因主要是1、吸合线圈吸合后两线圈串连的中间二极管接反或损坏2、行程开关损坏3、吸合线圈维持部分损坏（吸合线圈分俩部分一部分是吸合部分大电流吸合，另一部分和吸合部分组成维持小电流维持）4、机械故障针对上述产生的故障来看首先要看1、处理故障1 时只要把二极管正负级互换一下或更换一只新二极管即可2、处理故障2 时仔细观察行程开关是否动作，动作是否到位，如果不动作或动作不到位，调整行程开关位置或更换行程开关3、用万用表测量吸合线圈的阻值如果阻值归零或阻值过大更换吸合线圈4、机械故障只要仔细观察就不难发现。
