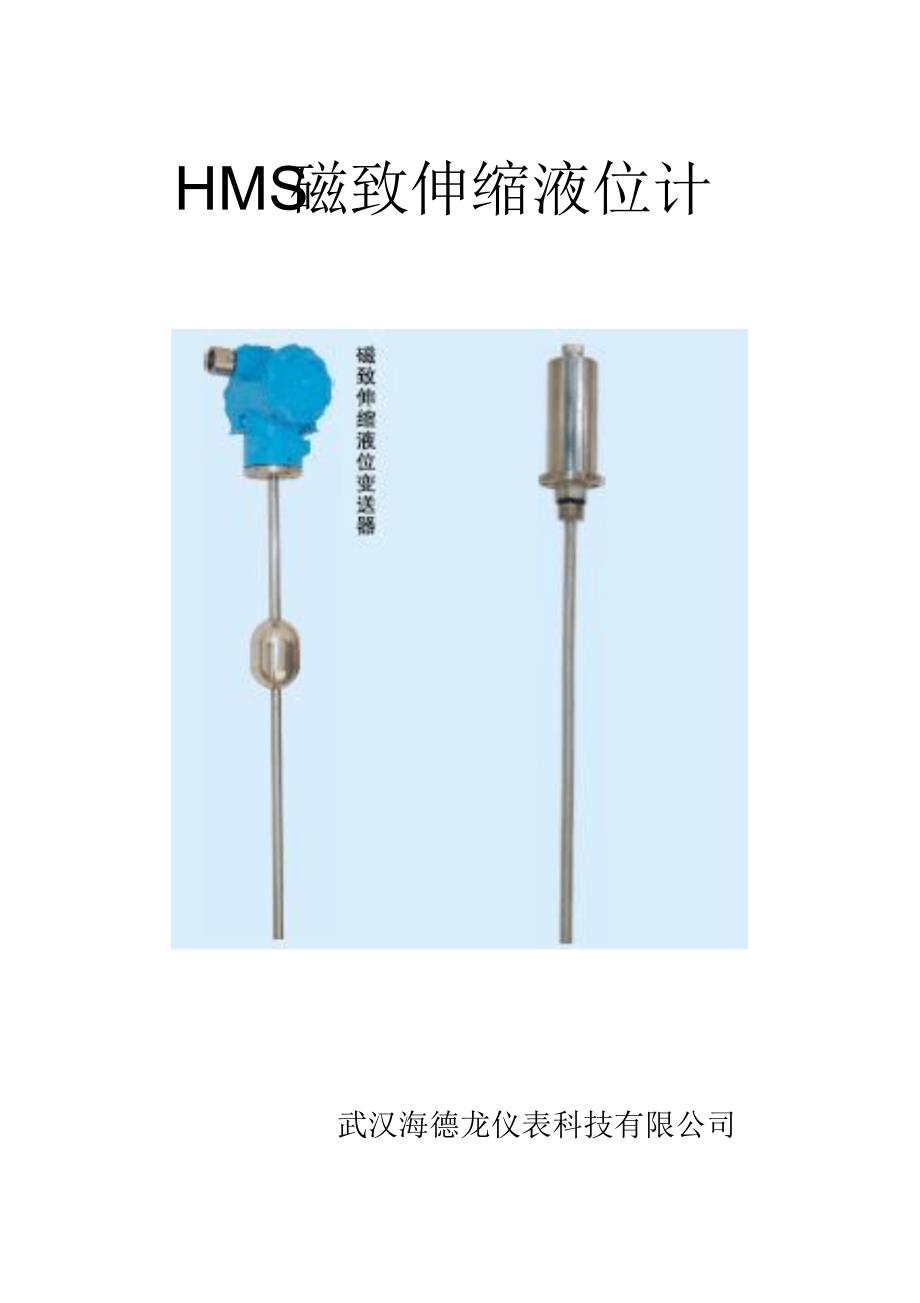

HMS 磁致伸缩液位计武汉海德龙仪表科技有限公司产品概述HMS-1000系列液位传感器为我公司开发的模块组装式液位传感器，它提供高速、可靠和精确的数据处理和通讯HMS-1000系列液位传感器提供模拟输出4-20mA和数字量 RS485输出HMS-1000 系列液位传感器为非接触式， 永不磨损具有高分辨率、 高精度、高稳定性、 高可靠性、响应时间快、 工作寿命长等优点传感器不用重新标定，也不用定期维护HMS-1000 系列液位传感器的防爆产品严格按照 GB3836.1-2000《爆炸性气体环境用电气设备通用要求》、GB3836.2-2000 《爆炸性气体环境用电气设备隔爆型“d” 》GB3836.4-2000 《爆炸性气体环境用电气设备本质安全型“ i ” 》的要求研制、设计、制造并取得国家仪器仪表防爆安全监督检验站颁发的防爆合格证隔爆标志：EXd ⅡBT6本质安全标志： EXiaⅡCT6 工作原理磁致伸缩变送器电子头中的脉冲发生器首先在磁致伸缩波导丝上施加一个电脉部信号，此电脉部同时伴随一个环型磁场，以光速沿波导丝向下传递 当该环开磁场遇到浮子中磁铁产生的纵向磁场时，将与之进行矢量叠加， 形成一个螺旋形的磁场。
根据维德曼效应， 当合成磁场发生变化形成螺旋形磁场时，波导丝会产生沿螺旋形磁场的伸缩变形， 导致波导丝产生扭曲变形， 从而激发扭转波（或返回脉冲）该扭转波沿波导丝以超声波的形式回传到传感头中的感应线圈时，将转换成横向应力根据维拉里效应，当波导丝发生物理变形时， 会在波导丝内引起磁场强度的变化，此时， 通过传感器线圈的磁通将发生变化，从而在传感器线圈两端将产生一个可以被检测到的感应电动势超声扭转波的传播速度为一常数（2838m/s左右）因此，从发射电流脉冲的一刻到检测到感应电动势的时间差乘以这个固定速度，便能精确地算出磁铁（浮子）的位置产品特点◆ 非接触式测量◆ 高精度、高稳定性、高可靠性 ◆ 使用寿命长◆ 多种信号输出方式选择 ◆ 具有反向极性保护功能◆ 防雷击、防射频干扰 ◆ 结构精巧、环境适应性强◆ 不需定期重标和维护 ◆ 可监测带压或不带压液罐的液位◆ 隔爆、防腐（可选） ◆ 安装方便产品应用◆ 工业现场液位测量与控制◆ 油罐液位测量 ◆ 食品饮料液罐控制◆ 大坝水位监控 ◆ 化工过程液位控制◆ 制药罐液位控制 ◆ 饮用水和污水处理等参数测量数据液位量程范围80～5000 mm （可 根据用户要求定 制）非线性误差≤0.05%FS量程 300mm 以下最大误 差 0.1mm重复性误差≤0.01FS分辨率16 位 D/A 转换迟滞≤0.0029%FS温漂±50ppm/℃工作电压＋11VDC ～＋ 36VDC工作电流≤15mA( 随量程的 变化而增减 ) 工作温度T1：0～+70℃, T2：-40～+85℃, T3：-50～+125℃负载特性电流输出时最大 负载电阻 600Ω输出形式4～20mADC、RS485 HART工作压力≤22MPa( 可根据 用户要求定制 )电子仓外壳材料304测杆材料304、316L、 聚四氟连接形式M18x1.5、 M20x1.5、 3/4-16UNF（英制）引线方式1、直出线（标准 长度 2.8 米屏 蔽电缆） 2、侧出线外壳防护等级IP65模拟信号输出接线方式电源正 ( 红) 、电源地 ( 黑) 数字信号输出接线方式电源正( 红) 、 电源地 ( 黑) 、 RS485A( 黄) 、 RS485B (绿) HMS 捆绑式安装示意图HMS 插入式安装示意图仪表连线图选本安防爆指示器时，要配相应的安全栅，如NPQEX31,NPEXA-C31,NPEXA-C31HMS 仪表。
