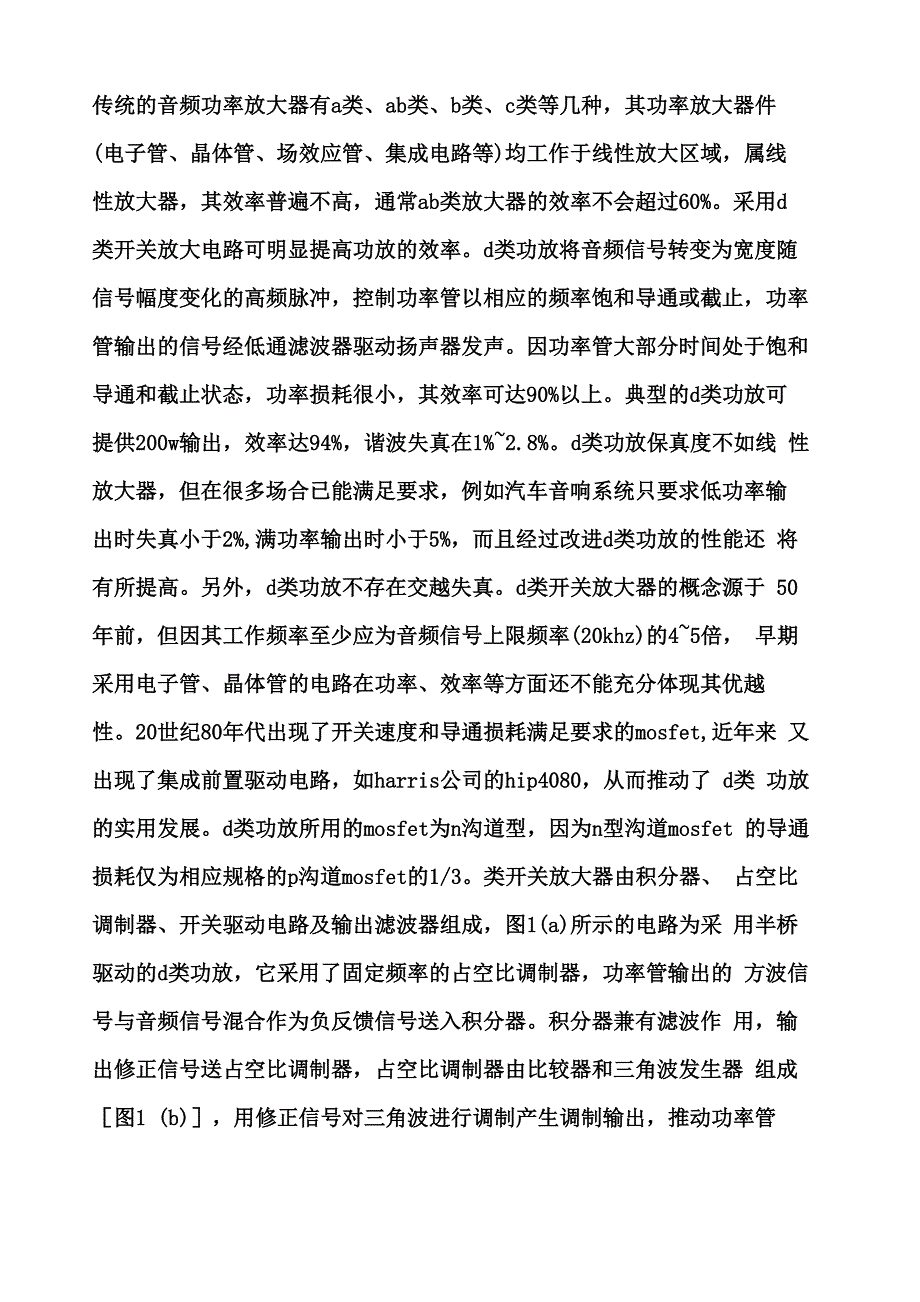

传统的音频功率放大器有a类、ab类、b类、c类等几种，其功率放大器件 (电子管、晶体管、场效应管、集成电路等)均工作于线性放大区域，属线 性放大器，其效率普遍不高，通常ab类放大器的效率不会超过60%采用d 类开关放大电路可明显提高功放的效率d类功放将音频信号转变为宽度随 信号幅度变化的高频脉冲，控制功率管以相应的频率饱和导通或截止，功率 管输出的信号经低通滤波器驱动扬声器发声因功率管大部分时间处于饱和 导通和截止状态，功率损耗很小，其效率可达90%以上典型的d类功放可 提供200w输出，效率达94%，谐波失真在1%~2.8%d类功放保真度不如线 性放大器，但在很多场合已能满足要求，例如汽车音响系统只要求低功率输 出时失真小于2%,满功率输出时小于5%，而且经过改进d类功放的性能还 将有所提高另外，d类功放不存在交越失真d类开关放大器的概念源于 50年前，但因其工作频率至少应为音频信号上限频率(20khz)的4~5倍， 早期采用电子管、晶体管的电路在功率、效率等方面还不能充分体现其优越 性20世纪80年代出现了开关速度和导通损耗满足要求的mosfet,近年来 又出现了集成前置驱动电路，如harris公司的hip4080，从而推动了 d类 功放的实用发展。
d类功放所用的mosfet为n沟道型，因为n型沟道mosfet 的导通损耗仅为相应规格的p沟道mosfet的1/3类开关放大器由积分器、 占空比调制器、开关驱动电路及输出滤波器组成，图1(a)所示的电路为采 用半桥驱动的d类功放，它采用了固定频率的占空比调制器，功率管输出的 方波信号与音频信号混合作为负反馈信号送入积分器积分器兼有滤波作 用，输出修正信号送占空比调制器，占空比调制器由比较器和三角波发生器 组成［图1 (b)］，用修正信号对三角波进行调制产生调制输出，推动功率管工作负反馈应取自低通滤波器之前，否则因滤波后的信号与输入的信号有 相位差（二阶滤波器可能引起 180°的相位差），可能引起电路自激，需采 用复杂的相位补偿电路IItttH1團制牆册n_n n n n n n n_n-V驱动功率管的调制信号为时&—EZHJU1Tr富出jinx27«IE« 号占空比随音频输入信号变化的方波，半桥驱动电路以相反的相位驱动两个功率管，一个导通时另一个截止采用方波驱动是为了使 mosfet 尽可能地改 变工作状态，减少其处于线性放大区的时间，从而减少热损耗，提高效率 该电路的效率主要取决于功率管的开关损耗和导通损耗。
输出滤波器将方波 转变为放大的音频信号，推动扬声器发声图2为全桥驱动d类功放的原理 简图全桥驱动电路中负载上的电压峰峰值两倍于电源电压，因而可用单电 源代替半桥驱动电路中的双电源供电全桥驱动与半桥驱动电路工作原理相 似，但采用了四个mosfet反馈网络中的滤波电路也有所不同，该电路中 负载采用浮动接法，需要两个低通滤波器来消除载波四个功率管两两成对 工作，为防止短路，驱动电路在关断一对功率管后过一段时间才开启另一对 功率管全桥中的功率管只需承受半桥中一半的电压，其导通损耗比半桥电 路要小，这是因为mosfet导通时的漏源电阻rds(on)与漏源电压bvdss不 成线性关系，串联的两个mosfet总的rds(on)比bvdss增加一倍时单管的 rds(on)小囹2全嵇岖动锻功笊电路简囹图2全桥驱动d类功H3P4-O8OA三拈渡发生辖Hoei. 5日 *惬正怕号电流检灣反锻电濒检窗电脈音英罄点&放电路简图功率管的选择需要考虑以下几点：峰值工作电压、工作电流、开关速度、开关损耗、导通损耗峰值工作电压和电流决定了mosfet的规格, 开关损耗、导通损耗及输出滤波损耗决定了输出级的效率计算公式如下例如，要在8 3负载上获得100w输出，vp为40v, ip为5a,考虑到工作电压应留25%的裕量，相应的mosfet规格为50v/5a。
选择内部包含一个 具有较短反向恢复时间的二极管的 mosfet 可减小开关损耗，目前较快的反 向恢复时间约100ns较低的工作频率、较小的栅一源电容及较高驱动能力 的驱动电路都有助于减小开关损耗工作频率过低会使输出滤波器的设计变得困难，过高又会导致开关损耗增加并产生射频干扰及电磁干扰，因此选择 工作频率时需要综合考虑解决了开关损耗问题之后‘类开关放大器的效 率主要取决于功率管的导通损耗，换言之，选用rds(on)较小的mosfet可 提高放大器的效率例如，mosfet的rds(on)为200mo，放大器效率比理 想状态下降 5%，公式如下-「 §n=2xrds(on)/zl=0.4/8=0.05 式中因子 2 对应于全桥驱动电路同样，当rds(on)为80m3时，效率损失只有2%,也就是 说效率取决于器件的制造工艺图3所示为图2中反馈网络的电路，功率管 输出信号经iclc处理成为反馈信号，其幅值约为输出信号的1/11音频输 入信号经缓冲放大器iclb放大，与反馈信号一同送至积分器icla，经处理 产生修正信号送图3中驱动ic的比较器反相输入端，从而产生调制输出 图3中还有另一路反馈取自电流釆样电阻，驱动ic据此对mosfet作过流保3全桥驱动d类功放反馈网络电路该放大器的输出采用了两个巴特沃斯 滤波器为负载提供音频驱动电流，巴特沃斯滤波器保证了全频段内的平滑频 响，可使放大器具有良好的动态响应。
图4中四结巴特沃斯滤波器的截止频 率为30khz,对250khz载波的衰减为74db，增加阶数或降低截止频率可更 有效地消除载波巴特沃斯滤波器工作时要求负载为恒定值，而扬声器在高 频下将处于失控状态，因此扬声器两端并联了 rc 滤波网络补偿，以保证高频时电路的稳定图4 截止频率为30khz的四阶巴特沃斯滤波器该放大器驱动43负载输出100w时，信号频率 8khz以下的失真(thd+n)不到1%,如图5(a)所示，信号频率超过8khz时, 放大器的非线性度增大，thd+n也随之增加，在12khz处达到最大(2.8%), 超过12khz,输出滤波器开始发挥作用，thd+n也随之下降在通常工作的 小功率情况下，失真状况有所改善，输出10w时全频带范围内的thd+n小于 1.2%,如图5⑹所示Ik3-lOkJOJt-±Prfi.ooosE10UOCH圍5帯四阶遞菠器D类功放失真曲线四阶滤波器 d 类功放失真曲线失真特性通过滤波器及反馈网络的选择加以 修改，以适应不同场合的要求反馈网络选用高素质的运放、修改补偿电路、 提高三角波的线性度这几项措施均有助于降低失真和残余噪声在实际应用 中，输出滤波器与扬声器的阻抗相匹配可降低放大器的闭环频响，改善放大 器的失真特性。
在音响领域里人们一直坚守着A类功放的阵地认为A类功放声音最为清 新透明，具有很高的保真度但是，A类功放的低效率和高损耗却是它无法 克服的先天顽疾B类功放虽然效率提高很多，但实际效率仅为50%左右, 在小型便携式音响设备如汽车功放、笔记本电脑音频系统和专业超大功率功 放场合，仍感效率偏低不能令人满意所以，效率极高的 D 类功放 ，因其 符合绿色革命的潮流正受着各方面的重视由于集成电路技术的发展，原来用分立元件制作的很复杂的调制电路，现在无论在技术上还是在价格上均已不成问题而且近年来数字音响技术的发展，人们发现Q类功放与数字音响有很多相通之处，进一步显示出D类 功放的发展优势D 类功放是放大元件处于开关工作状态的一种放大模式无信号输入时 放大器处于截止状态，不耗电工作时，靠输入信号让晶体管进入饱和状态， 晶体管相当于一个接通的开关，把电源与负载直接接通理想晶体管因为没 有饱和压降而不耗电，实际上晶体管总会有很小的饱和压降而消耗部分电 能这种耗电只与管子的特性有关，而与信号输出的大小无关，所以特别有 利于超大功率的场合在理想情况下，D类功放的效率为100%, B类功 放的效率为78・5%,A类功放的效率才50%或25%（按负载方式而定）。
D 类功放实际上只具有开关功能,早期仅用于继电器和电机等执行元件 的开关控制电路中然而,开关功能（也就是产生数字信号的功能）随着数 字音频技术研究的不断深入,用与 Hi-Fi 音频放大的道路却日益畅通 20 世纪60年代，设计人员开始研究D类功放用于音频的放大技术，70年代 Bose公司就开始生产D类汽车功放一方面汽车用蓄电池供电需要更高 的效率，另一方面空间小无法放入有大散热板结构的功放，两者都希望有D 类这样高效的放大器来放大音频信号其中关键的一步就是对音频信号的调 制图1是D类功放的基本结构，可分为三个部分：图1 D类功放基本结构第一部分为调制器，最简单的只需用一只运放构成比较器即可完成把 原始音频信号加上一定直流偏置后放在运放的正输入端，另通过自激振荡生 成一个三角形波加到运放的负输入端当正端上的电位高于负端三角波电位 时，比较器输出为高电平，反之则输出低电平若音频输入信号为零、直流 偏置三角波峰值的 1/2，则比较器输出的高低电平持续的时间一样，输出 就是一个占空比为 1：1的方波当有音频信号输入时，正半周期间，比较 器输出高电平的时间比低电平长，方波的占空比大于 1：1；负半周期间， 由于还有直流偏置，所以比较器正输入端的电平还是大于零，但音频信号幅 度高于三角波幅度的时间却大为减少，方波占空比小于 1：1。
这样，比较 器输出的波形就是一个脉冲宽度被音频信号幅度调制后的波形，称为 PWM（Pulse Width Modulation脉宽调制）或 PDM （Pulse DurationModulation 脉冲持续时间调制）波形音频信息被调制到脉冲波形中 {{分页}}第二部分就是 D 类功放 ，这是一个脉冲控制的大电流开关放大器，把 比较器输出的PWM信号变成高电压、大电流的大功率PWM信号能够 输出的最大功率有负载、电源电压和晶体管允许流过的电流来决定第三部分需把大功率PWM波形中的声音信息还原出来方法很简单， 只需要用一个低通滤波器但由于此时电流很大，RC结构的低通滤波器电 阻会耗能，不能采用，必须使用LC低通滤波器当占空比大于1： 1的脉 冲到来时， C 的充电时间大于放电时间，输出电平上升；窄脉冲到来时，放电时间长，输出电平下降，正好与原音频信号的幅度变化相一致，所以原音 频信号被恢复出来，见图 2图2模拟D类功放工作原理D 类功放设计考虑的角度与 AB 类功放完全不同此时功放管的线性已 没有太大意义，更重要的开关响应和饱和压降由于功放管处理的脉冲频率 是音频信号的几十倍，且要求保持良好的脉冲前后沿，所以管子的开关响应 要好。
另外，整机的效率全在于管子饱和压降引起的管耗所以，饱和管压 降小不但效率高，功放管的散热结构也能得到简化若干年前，这种高频大 功率管的价格昂贵，在一定程度上限制了 D类功放的发展现在小电流控 制大电流的MOSFET已普遍运用于工业领域，特别是近年来UHC MOSFET已在Hi-Fi功放上应用，器件的障碍已经消除调制电路也是D类功放的一个特殊环节要把20KHz以下的音频调 制成PWM信号，三角波的频率至少要达到200KHZ频率过低达到同样 要求的THD标准，对无源LC低通滤波器的元件要求就高，结构复杂频 率高，输出波形的锯齿小，更加接近原波形,THD小，而且可以用低数值、 小体积和精度要求相对差一些的电感和电容来制成滤波器，造价相应降低 但此时晶体管的开关损耗会随频率上升而上升，无源器件中的高频损耗、谢 频的取肤效应都会使整机效率下降更高的调制频率还会出现射频干扰，所 以调制频率也不能高于 1MHz。
