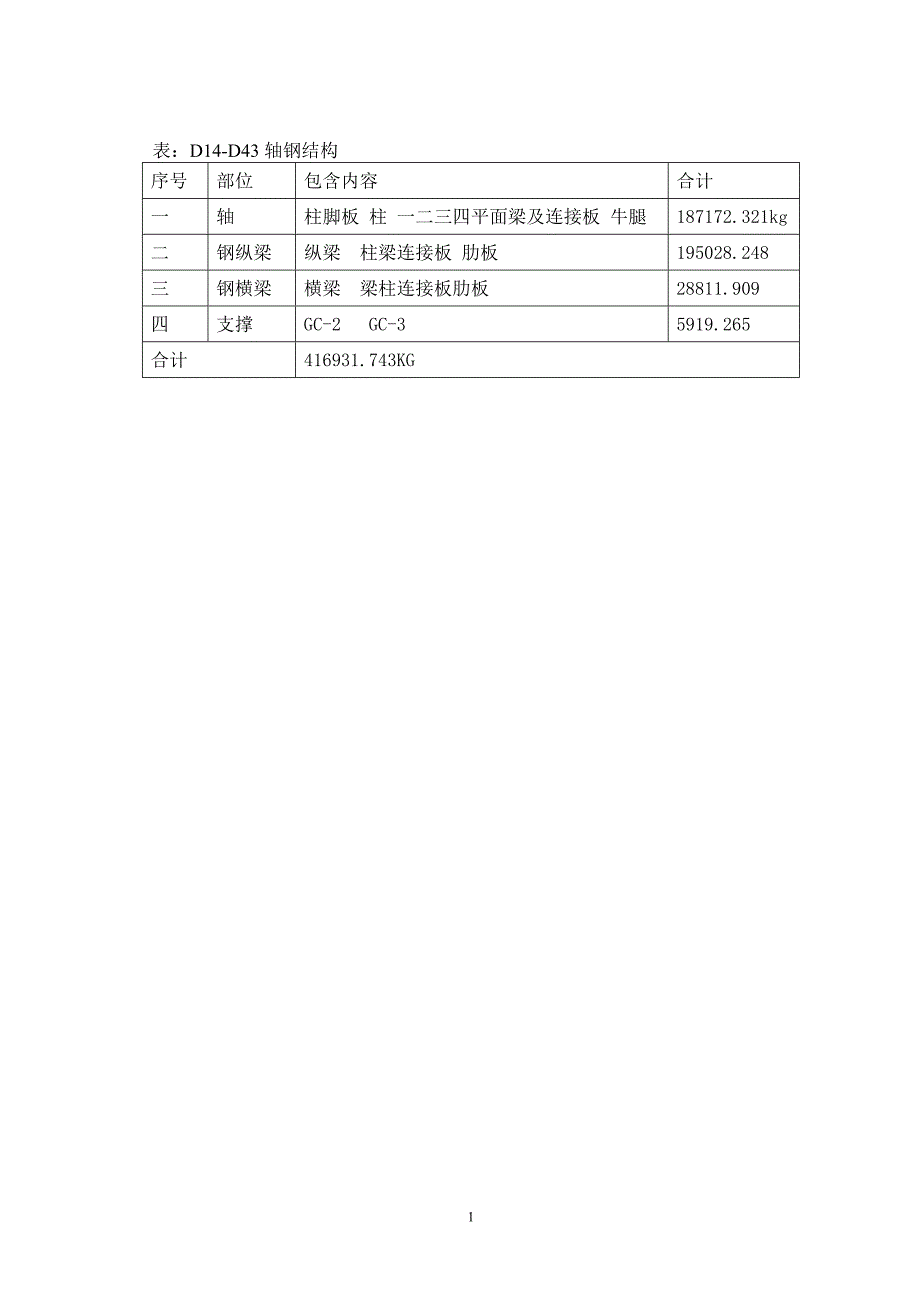

1表：D14-D43 轴钢结构序号部位包含内容合计一轴柱脚板 柱 一二三四平面梁及连接板 牛腿187172.321kg二钢纵梁纵梁 柱梁连接板 肋板195028.248三钢横梁横梁 梁柱连接板肋板28811.909四支撑GC-2 GC-35919.265合计416931.743KG2目 录一 钢轴 合计 187172.321kg................................................1二 钢纵梁计算 合计 195028.248kg................................................31三 钢横梁计算 合计 28811.909kg..................................................39四 支撑 合计 5919.265kg....................................................413序 号名称计算方法小计合计一 钢轴 合计 187172.321kg1D19一、柱脚 2 个×53.87kg=107.74kgδ=25 450×450=0.2025m2×196.25kg/m2=39.74kg δ=10 450×400=0.18m2×78.5 kg/m2=14.13kg 二、柱HW400×400×13×21 172kg/m 9.55m×2=19.1m×172kg/m=3285.2kg 三、一层平面 1.梁 GL-1 HM300×300×10×15 94.5kg/m94.5kg/m×3.1m=292.95 kg-30×8 1.884 kg/m 400×4=1.6m×1.884 kg/m=3.0144 kg 2.NT-1 2 个δ=25 196.25kg/m2 400×358×2=0.2864m2×196.25kg/m2=56.206kg δ=12 94.2 kg/m2 300×169×2=0.1014m2×94.2 kg/m2=9.5519kg δ=12 94.2 kg/m2 524×400×2=0.4192m2×94.2 kg/m2=39.4886kg δ=20 157 kg/m2 500×400×2=0. 4m2×157 kg/m2=62.8kg 3.连接板 4a/16δ=20 157 kg/m2 200×200×2=0.08m2×157 kg/m2=12.56kg 四、二层平面 1.梁 GL-1 HM300×300×10×15 94.5kg/m94.5kg/m×3.1m=292.95 kg-30×8 1.884 kg/m 400×4=1.6m×1.884 kg/m=3.0144 kg 2.NT-1 2 个×168.05 kg/个δ=25 196.25kg/m2 400×358×2=0.2864m2×196.25kg/m2=56.206kg δ=12 94.2 kg/m2 300×169×2=0.1014m2×94.2 kg/m2=9.5519kg δ=12 94.2 kg/m2 524×400×2=0.4192m2×94.2 kg/m2=39.4886kg δ=20 157 kg/m2 500×400×2=0. 4m2×157 kg/m2=62.8kg 3.连接板 2a/16δ=20 157 kg/m2 200×200×2=0.08m2×157 kg/m2=12.56kg δ=10 78.5 kg/m2 500×500×2=0.5m2×78.5kg/m2=39.25kg 五、三层与四层 308.52×2=617.04kg 1.梁 GL-1 HM300×300×10×15 94.5kg/m107.74kg3285.2kg295.96kg336.1kg12.56kg295.96336.1kg51.81kg5338.47kg494.5kg/m×3.1m=292.95 kg-30×8 1.884 kg/m 400×4=1.6m×1.884 kg/m=3.0144 kg 2.连接板 4a/16δ=20 157 kg/m2 200×200×2=0.08m2×157 kg/m2=12.56kg295.96kg12.56kg2.D20一、柱脚 7/15 2 个×53.87kg=107.74kgδ=25 450×450=0.2025m2×196.25kg/m2=39.74kg δ=10 450×400=0.18m2×78.5 kg/m2=14.13kg 二、柱HW400×400×13×21 172kg/m 9.55m×2=19.1m×172kg/m=3285.2kg 三、一层平面 1.梁 GL-1 HM300×300×10×15 94.5kg/m94.5kg/m×3.1m=292.95 kg-30×8 1.884 kg/m 400×4=1.6m×1.884 kg/m=3.0144 kg 2.NT-2 4 个×97.512=390.05δ=25 196.25kg/m2 400×358×1=0.1432m2×196.25kg/m2=28.103kg δ=12 94.2 kg/m2 300×169×1=0.0507m2×94.2 kg/m2=4.776kg δ=12 94.2 kg/m2 524×400×1=0.2096m2×94.2 kg/m2=19.744kg δ=12 94.2 kg/m2 358×200×2=0.1432m2×94.2 kg/m2=13.489kg δ=20 157 kg/m2 500×400×1=0. 2m2×157 kg/m2=31.4kg 3.连接板 2a/16δ=20 157 kg/m2 200×200×2=0.08m2×157 kg/m2=12.56kg 四、二层平面 1.梁 GL-1 HM300×300×10×15 94.5kg/m94.5kg/m×3.1m=292.95 kg-30×8 1.884 kg/m 400×4=1.6m×1.884 kg/m=3.0144 kg 2.NT-2 4 个×97.512=390.05δ=25 196.25kg/m2 400×358×1=0.1432m2×196.25kg/m2=28.103kg δ=12 94.2 kg/m2 300×169×1=0.0507m2×94.2 kg/m2=4.776kg δ=12 94.2 kg/m2 524×400×1=0.2096m2×94.2 kg/m2=19.744kg δ=12 94.2 kg/m2 358×200×2=0.1432m2×94.2 kg/m2=13.489kg δ=20 157 kg/m2 500×400×1=0. 2m2×157 kg/m2=31.4kg107.74kg3285.2kg295.96kg390.05kg12.56kg295.96kg390.05kg5446.07kg53.连接板 2a/16δ=20 157 kg/m2 200×200×2=0.08m2×157 kg/m2=12.56kg δ=10 78.5 kg/m2 500×500×2=0.5m2×78.5kg/m2=39.25kg 五、三层与四层 308.52×2=617.04kg 1.梁 GL-1 HM300×300×10×15 94.5kg/m94.5kg/m×3.1m=292.95 kg-30×8 1.884 kg/m 400×4=1.6m×1.884 kg/m=3.0144 kg 2.连接板 4a/16δ=20 157 kg/m2 200×200×2=0.08m2×157 kg/m2=12.56kg51.81kg617.043D21一、柱脚 8/15 2×63.193kg=126.386kgδ=25 500×500=0.25m2×196.25kg/m2=49.063kg δ=10 450×400=0.18m2×78.5 kg/m2=14.13kg 二、柱HW428×407×20×35 284kg/m 9.55m×2=19.1m×284kg/m=5424.4kg 三、一层平面 1.梁 GL-2 HM390×300×10×16 107kg/m107kg/m×3.042m=325.494 kg-30×8 1.884 kg/m 400×4=1.6m×1.884 kg/m=3.0144 kg 2.NT-3 2 个×168.05kg=336.09kgδ=25 196.25kg/m2 400×358×2=0.2864m2×196.25kg/m2=56.206kg δ=12 94.2 kg/m2 300×169×2=0.1014m2×94.2 kg/m2=9.552kg δ=12 94.2 kg/m2 524×400×2=0.4192m2×94.2 kg/m2=39.489kg δ=20 157 kg/m2 500×400×2=0.4m2×157 kg/m2=62.8kg 3.连接板 3/16 2 个×12.748=25.497δ=20 157 kg/m2 290×280×1=0.0812m2×157 kg/m2=12.748kg 四、二层平面 1.梁 GL-2 HM390×300×10×16 107kg/m107kg/m×3.042m=325.494 kg-30×8 1.884 kg/m 400×4=1.6m×1.884 kg/m=3.0144 kg 2.NT-3 2 个×168.05kg=336.09kgδ=25 196.25kg/m2 400×358×2=0.2864m2×196.25kg/m2=56.206kg δ=12 94.2 kg/m2 300×169×2=0.1014m2×94.2 kg/m2=9.552kg δ=12 94.2 kg/m2126.386kg5424.4kg328.508kg336.09kg25.497kg328.508kg7678.233kg6524×400×2=0.4192m2×94.2 kg/m2=39.489kg δ=20 157 kg/m2 500×400×2=0.4m2×157 kg/m2=62.8kg 3.连接板 1/16 2 个×32.373kg=64.746kgδ=20 157 kg/m2 290×280×1=0.0812m2×157 kg/m2=12.748kg δ=10 78.5kg/m2 500×500×1=0.25m2×78.5kg/m2=19.625kg 五、三层与四层 2 个×354.00kg/m=708.01kg 1.梁 GL-2 HM390×300×10×16 107kg/m107kg/m×3.042m=325.494 kg-30×8 1.884 kg/m 400×4=1.6m×1.884 kg/m=3.0144 kg 2.连接板 3/16 2 个×12.748kg=25.497kgδ=20 157 kg/m2 290×280×1=0.0812m2×157 kg/m2=12.748kg336.09kg64.746kg708.01kg4D22一、柱脚 7/15 2 个×53.87kg=107.74kgδ=25 450×450=0.2025m2×196.25kg/m2=39.74kg δ=10 450×400=0.18m2×78.5 kg/m2=14.13kg 二、柱HW400×400×13×21 172kg/m 10.05m×2=20.1m×172kg/m=3547.2kg 三、一层。
