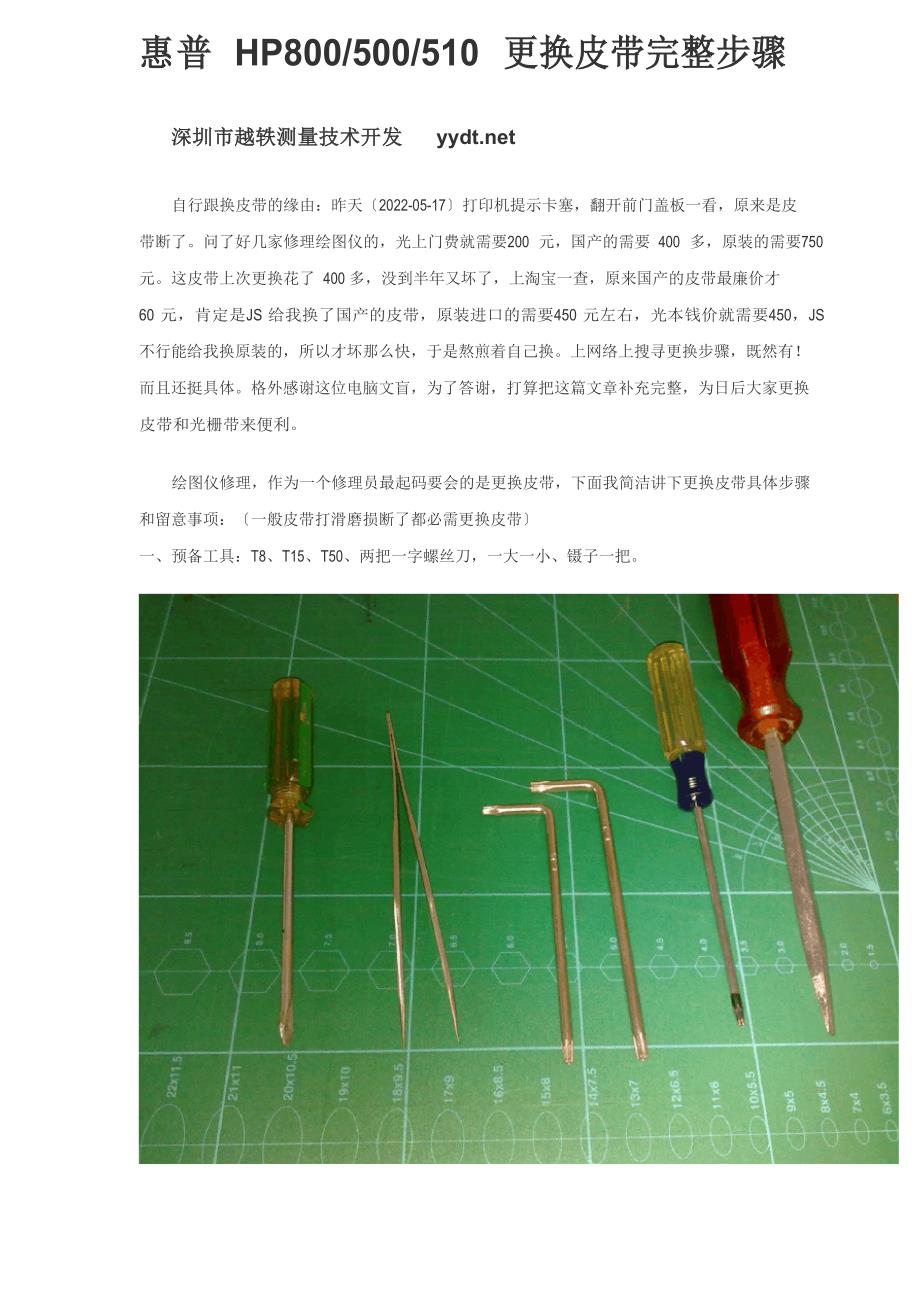

惠普 HP800/500/510 更换皮带完整步骤 深圳市越轶测量技术开发 自行跟换皮带的缘由：昨天〔2022-05-17〕打印机提示卡塞，翻开前门盖板一看，原来是皮 带断了问了好几家修理绘图仪的，光上门费就需要200 元，国产的需要 400 多，原装的需要750 元这皮带上次更换花了 400 多，没到半年又坏了，上淘宝一查，原来国产的皮带最廉价才60 元，肯定是JS 给我换了国产的皮带，原装进口的需要450 元左右，光本钱价就需要450，JS 不行能给我换原装的，所以才坏那么快，于是熬煎着自己换上网络上搜寻更换步骤，既然有！ 而且还挺具体格外感谢这位电脑文盲，为了答谢，打算把这篇文章补充完整，为日后大家更换皮带和光栅带来便利绘图仪修理，作为一个修理员最起码要会的是更换皮带，下面我简洁讲下更换皮带具体步骤和留意事项：〔一般皮带打滑磨损断了都必需更换皮带〕一、预备工具：T8、T15、T50、两把一字螺丝刀，一大一小、镊子一把二、拆下两端大壳：大家只要细心点就会觉察各个螺丝所在位置，〔请大家找个盒子把螺丝收集好，不要任凭摆放，修理任何东西，安装完毕后螺丝多了，螺丝少了都是不正常的。
还有拆的时候认真点，不要看到螺丝就拆，需要拆的才拆，同时记住拆下螺丝特性-长短、所在位置等〕三、卸下皮带：拆开两边壳子后，先从右边入手，在皮带最右边你会觉察有个轮子，在轮子下方你会觉察有个塑料件〔下面有个弹簧〕，你用手用劲往下一按，按到位后你会觉察塑料件两边有两个卡子会自然进入两个对应的卡扣，此时皮带拉力已经失去，右边不需要再动任何东西四、卸下主板电源盒：我们回到绘图仪的左边来，在左边你细心看下机构，会觉察有个刀架〔如图 2、3〕，刀架外面有个塑料件〔如图4〕，在皮带的最左端有个脉冲电机〔如图1〕，固定电机的有两颗螺丝，电机下面有个铁壳包的是主板〔如图5〕，主板下面是个电源〔如图6〕， 先拆开刀架边上〔左侧平行方向〕有个塑料件，有一颗螺丝固定〔如图7〕，留神点拿下再小 心点拿下主板上全部的线，肯定要留神，两根数据线别硬拉，只要细心点就会觉察有两个塑料卡， 往上一提线就可以很轻松的拿下〔如图8、图 9、图 9-1〕固定主板保护壳的螺丝有三颗，不过最下面一颗你略微拧开一点点就好〔如图10、11〕，这样主板和电源就可以全部取下，留神放到 一边图 1图 2图 3图 4图 5图 6图 7图 8 图 9 图 9-1图 10 图 11五、卸下刀架及光栅：刀架连接轴承有个塑料件〔如图 12〕，依次取下刀架〔如图 2、图 3〕。
接下来把光栅取下〔特别留意，不要用蛮力〕取下一颗螺丝〔如图 13〕，记住螺丝是小号的，装回去上的时候别上错了，这时候请别人帮下你的忙，我们回到最右边，有个铁卡，也就是勾光栅的，请别人用把一字螺丝刀略微用力按下那个铁片〔图 14〕，力度不能过分，位置和力度我想不图 12要我说了吧，到左边很轻松就可以取下光栅，把它从笔架里面抽出来，记住从笔架里面怎么穿的， 穿错麻烦好大，另一端可以不要取下，留神的顺放到机器的一边图 13图 14六、卸下笔架： 1 2 31、脉冲电机 2、笔架左侧塑料部件 3、刀架下塑料部件要卸下笔架需要先卸下首先要卸下笔架前面的三个阻挡部件，〔如图15 所示 1、2、3〕其实刚在取下主板的时候，大家会觉察那些线很乖，是由于走线有保护塑料和硅片保护，这时候我们依次把这些保护塑料往下提点，拆开固定脉冲电机的两棵螺丝〔如图1〕，记住，电机上面 有个凹出来的地方，当再装的时候要吻合，否则会导致装不进纸，留神取下电机，这时候笔架你渐渐向左边移动，同时再取下绘图仪最右边固定皮带的一个小轮子〔如图 16〕，把轮子取下一旁待用2 号笔架左侧塑料部件有两颗螺丝，可以用一字螺丝刀拆下来〔如图17〕，然后就可以拿出来了。
3 号刀架下塑料部件有一颗螺丝〔如图 18〕取出 2、3 号部件后就可以渐渐取出笔架了，取笔架时留神点，因为有墨水线连着，取出笔架后反过来，把那个坏的皮带取下来 ，皮带与笔架有个卡扣，用镊子向上取出〔如图19〕图 16图 17图 18图 19七、安装皮带：买回来的皮带里面有张安装说明书，惋惜是英文的，及一个朔料三角部件，如上图所示， 你从包装里面取出一个皮带，你会觉察皮带里面有两种花纹，也可以说是一半对一半〔如图 20〕，图 20有横的有竖的红色箭头所指的方向就是分界限，你拆的时候留神点的话就会知道，皮带装好的时候，横纹是在上面的，记住这个挨次就好办了，你把皮带拉直了，找出横竖交接的地方〔红 色箭头〕，也就是说这个地方是安装进笔架的地方，留神点把皮带卡到笔架里面去，卡完过后， 把笔架放回导轨，留神点拉到顺手的地方，把刚刚我们拆下的光栅穿过笔架〔如图21〕 图 21穿过笔架的光栅和皮带我们都把它们理好，回到右边来，把刚套皮带的轮子想反的方向装好， 再回到左边来，把电机装好，皮带上好，这时候我们就可以把皮带拉紧了，这时候请大家再认真 检测下皮带是否穿插打者或歪了，要是你觉得一切OK，好回到右边，就那个轮子的地方，下面 有个我一开头说的塑料件，找个镊子，轻轻的拨下刚我们卡下去的两个塑料扣子〔如图22 的 1、2 处〕，啪的一声，皮带绷紧了。
然后再请一个人帮助，推下右边光栅的钢片〔如图14〕，把光栅也固定好，剩下的我想大家都会装了吧，这要是你们做不到的话，别学修理了 几个细节跟大家说下：1、刚我说到拆下的光栅，建议大家把它用潮的布好好插干净；2、再笔架下面有个发光二及管，我建议大家也成这个时间给客户好好清理干净；3、刀片后面可能有好多纸灰，也给客户搞干净 ；好了，一切OK，期望大家有个参考 留意：HP430 更换笔架在以上的过程中，需留意笔架高度是可以调整的 ！本文档的图片都是高清的，假设大家看不清楚，请下载DOC 后把图片保存出来看时间仓促，难免有错漏的地方，假设觉察有错漏的地方欢送大家更正后重放上互联网，感谢！ 最终这张图片是安装好后,测试安装A0 卷筒纸的图片真快活！DIY 丰衣足食！。
