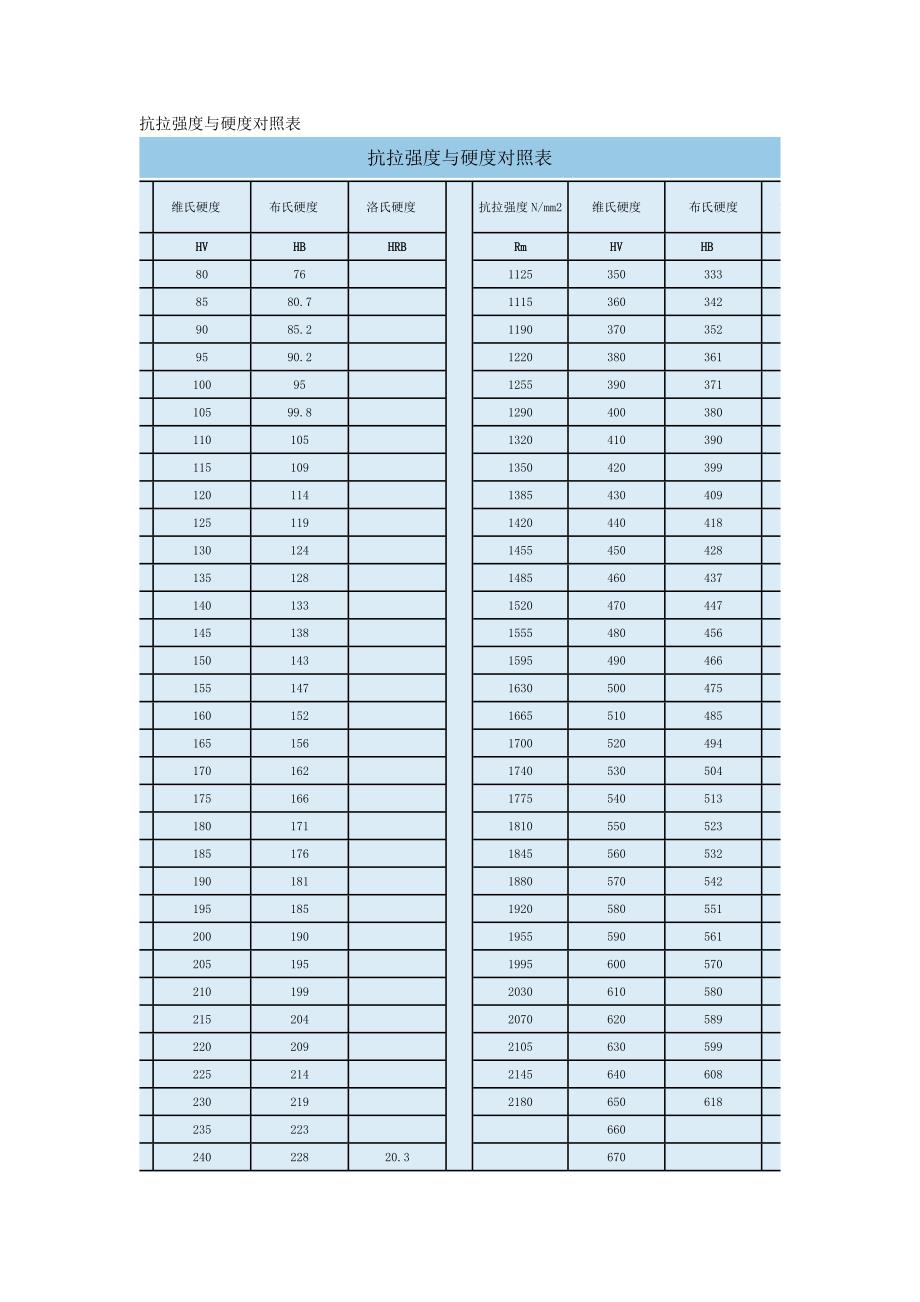

抗拉强度与硬度对照表抗拉强度与硬度对照表抗拉强度 N/mm2 维氏硬度 布氏硬度 洛氏硬度 抗拉强度 N/mm2维氏硬度布氏硬度洛氏硬度 RmRmHVHVHBHBHRBHRBRmRmHVHVHBHB HRBHRB2508076 112535033335.52708580.7 111536034236.62859085.2 119037035237.73059590.2 122038036138.832010095 125539037139.833510599.8 129040038040.8350110105 132041039041.8370115109 135042039942.7380120114 138543040943.6400125119 142044041844.5415130124 145545042845.3430135128 148546043746.1450140133 152047044746.9465145138 155548045647480150143 159549046648.4490155147 163050047549.1510160152 166551048549.8530165156 170052049450.5545170162 174053050451.1560175166 177554051351.7575180171 181055052352.3595185176 184556053253610190181 188057054253.6625195185 192058055154.1640200190 195559056154.7660205195 199560057055.2675210199 203061058055.7690215204 207062058956.3705220209 210563059956.8720225214 214564060857.3740230219 218065061857.8755235223 660 58.377024022820.3 670 58.878524523321.3680 59.280025023822.2 690 59.782025524223.1 700 60.183526024724 720 6185026525224.8 740 61.886527025725.6 760 62.588027526126.4 780 63.390028026627.1 800 6491528527127.8 820 64.793029027628.5 840 65.395029528029.2 860 65.996530028529.8 880 66.499531029531 900 67103032030432.2 920 67.5106033031433.3 940 68109534032334.4 * * 洛氏洛氏 HRBHRBDC01=65DC01=65DC03=55DC03=55DC04=50DC04=50硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高洛氏硬度中 HRA、HRB、HRC 的区别 所谓的各种硬度，是根据硬度的等级，采用不同的测量办法测到的数值，根据一些标准的整理，供参考，详细请读标准 ⑴布氏硬度（HB） 以一定的载荷（一般 3000kg）把一定大小（直径一般为 10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 (N/mm2) ⑵洛氏硬度（HR） 当 HB>450 或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量它是用一个顶角 120°的金刚石圆锥体或直径为1.59、3.18mm 的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度根据试验材料硬度的不同，分三种不同的标度来表示： 洛氏硬度的测量方法有三种: 1)HRA,用带金刚石的压头,负荷 60 公斤的测量值; 2)HRC,负荷 150 公斤的测量值; 3)HRB,用带 1/16 寸钢球压头,负荷 100 公斤的测量值. ⑶维氏硬度（HV） 以 120kg 以内的载荷和顶角为 136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值（HV） 洛氏硬度中 HRA、HRB、HRC 的区别 洛氏硬度中 HRA、HRB、HRC 等中的 A、B、C 为三种不同的标准，称为标尺 A、标尺 B、标尺 C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为 98.07N(合 10kgf)，最后根据压痕深度计算硬度值标尺 A 使用的是球锥菱形压头，然后加压至 588.4N(合 60kgf)；标尺 B 使用的是直径为 1.588mm(1/16 英寸)的钢球作为压头，然后加压至 980.7N(合 100kgf)；而标尺 C 使用与标尺 A 相同的球锥菱形作为压头，但加压后的力是 1471N(合 150kgf)因此标尺 B 适用相对较软的材料，而标尺 C 适用较硬的材料 实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高但各种材料的换算关系并不一致硬度換算公式: 1.肖氏硬度(HS)=勃式硬度(BHN)/10+12 2.肖式硬度(HS)=洛式硬度(HRC)+15 3.勃式硬度(BHN)= 洛克式硬度(HV) 4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3 硬度測定範圍: HS450 或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角 120°的金刚石圆锥体或直径为1.59、3.18mm 的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度根据试验材料硬度的不同，分三种不同的标度来表示： HRA：是采用 60kg 载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等) HRB：是采用 100kg 载荷和直径 1.58mm 淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等) HRC：是采用 150kg 载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)3 .维氏硬度(HV) 以 120kg 以内的载荷和顶角为 136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度 HV值(kgf/mm2)『HK=139.54•P/L2式中：HK－努普硬度，Mpa；P－荷重，kg；L－凹坑对角线长度，mm我国和欧洲各国采用维氏硬度，美国则采用努普硬度兆帕（MPa）是显微硬度的法定计量单位，而 kg/mm2 是以前常用的硬度计算单位它们之间的换算公式为 1kg/mm2=9.80665Mpa洛氏硬度(HRC)、布氏硬度(HB)等硬度具体区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样最常用的是静负荷压入法硬度试验，即布氏硬度 HB、洛氏硬度 HRA，HRB，HRC、维氏硬度 HV，橡胶塑料邵氏硬度 HA,HD 等硬度其值表示材料表面抵抗坚硬物体压入的能力而里氏硬度 Hl、肖氏硬度 HS 则属于回跳法硬度试验，其值代表金属弹性变形功的大小因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标1.HRC 含意是洛式硬度 C 标尺， 2.HRC 和 HB 在生产中的应用都很广泛 3.HRC 适用范围 HRC 20－－67，相当于 HB225－－650 若硬度高于此范围则用洛式硬度 A 标尺 HRA 若硬度低于此范围则用洛式硬度 B 标尺 HRB 布式硬度上限值 HB650,不能高于此值 4.洛氏硬度计 C 标尺之压头为顶角 120 度的金刚石圆锥，试验载荷为一确定值，中国标准是 150 公斤力 布氏硬度计之压头为淬硬钢球 HBS 或硬质合金球 HBW，试验载荷随球直径不同而不同，从 3000 到 31.25 公斤力 5.洛式硬度压痕很小，测量值有局部性，须测数点求平均值，适用成品和薄片，归于无损检测一类。
布式硬度压痕较大，测量值准，不适用成品和薄片，一般不归于无损检测一类 6.洛式硬度的硬度值是一无名数，没有单位因此习惯称洛式硬度为多少度是不正确的 布式硬度的硬度值有单位，且和抗拉强度有一定的近似关系 7.洛式硬度直接在表盘上显示、也可以数字显示，操作方便，快捷直观，适用于大量生产中 布式硬度需要用显微镜测量压痕直径，然后查表或计算，操作较繁琐 8.在一定条件下，HB 与 HRC 可以查表互换 硬度试验是机械性能试验中最简单易行的一种试验方法为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系 实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高钢铁硬度与强度近似换算钢铁硬度与强度近似换算KLQD=抗拉强度 σbMPa HRCHRA HR15N HR30N HR45N HVHB30D2d10,2d5,4d2.5mm碳钢铬钢铬钒钢 铬镍钢 铬钼钢铬镍钼钢铬锰硅钢超高强度钢不锈钢不分钢种洛氏硬度洛氏硬度表面洛氏硬度表面洛氏硬度表面洛氏硬度维氏硬度布氏硬度布氏硬度KLQDKLQDKLQDKLQDKLQDKLQDKLQDKLQDKLQDKLQDHRCHRA HR15N HR30N HR45N HVHB30D2d10、2d5、4d2.5mm碳钢铬钢铬钒钢 铬镍钢 铬钼钢铬镍钼钢铬锰硅钢超高强度钢不锈钢不分钢种洛氏硬度洛氏硬度表面洛氏硬度表面洛氏硬度表面洛氏硬度维氏硬度布氏硬度布氏硬度抗拉强度σbMPa抗拉强度σbMPa抗拉强度σbMPa抗拉强度σbMPa抗拉强度σbMPa抗拉强度σbMPa抗拉强度σbMPa抗拉强度σbMPa抗拉强度σbMPa抗拉强度σbMPa19.568.540.318.62232224.057807487437927557897457592068.840.719.22262254.0379075775179776179675476720.56941.219.82292274.027997667598027688037647742169.341.720.4231227480977576780777581077378221.569.542.2212342323.9781978577681378281778279144.5 72.9 82.663.648.34294182.9914661426147514551448149114501478143314574573.2 82.964.148.94364242.97148814481498148014721516147415021457148045.5 73.4 83.264.649.54434302.9515101472152215051497154114981526148215044673.7 83.56550.14494362.93153314971547153115221567152215501508152946.5 73.9 83.765.550.74564422.9115561522157215571547159315471575153515554271.6 81.161.345.43993913.09136713221364134013。
