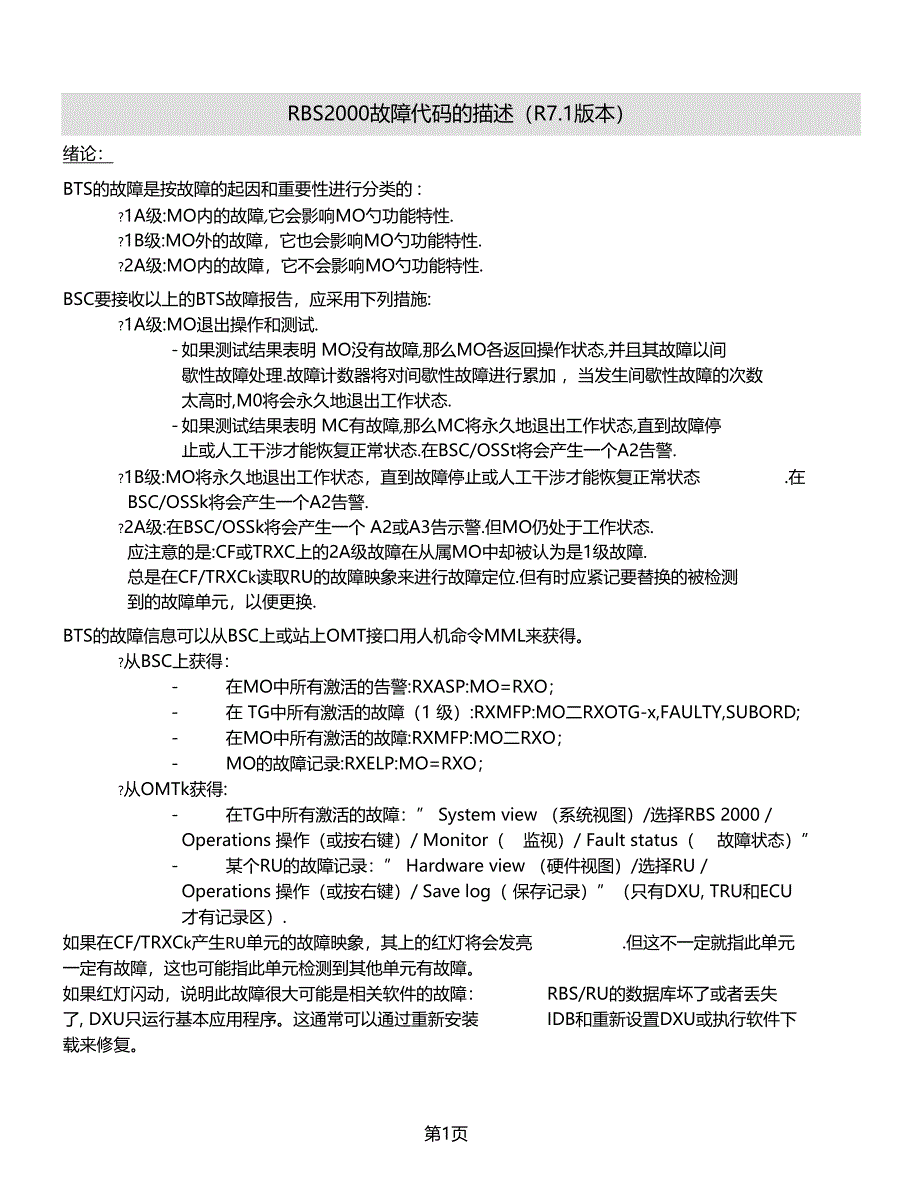

RBS2000故障代码的描述（R7.1版本）绪论：BTS的故障是按故障的起因和重要性进行分类的 :?1A级:MO内的故障,它会影响MO勺功能特性.?1B级:MO外的故障，它也会影响MO勺功能特性.?2A级:MO内的故障，它不会影响MO勺功能特性.BSC要接收以上的BTS故障报告，应采用下列措施:?1A级:MO退出操作和测试.- 如果测试结果表明 MO没有故障,那么MO各返回操作状态,并且其故障以间 歇性故障处理.故障计数器将对间歇性故障进行累加 ，当发生间歇性故障的次数 太高时,M0将会永久地退出工作状态.- 如果测试结果表明 MC有故障,那么MC将永久地退出工作状态,直到故障停 止或人工干涉才能恢复正常状态.在BSC/OSSt将会产生一个A2告警.?1B级:MO将永久地退出工作状态，直到故障停止或人工干涉才能恢复正常状态 .在BSC/OSSk将会产生一个A2告警.?2A级:在BSC/OSSk将会产生一个 A2或A3告示警.但MO仍处于工作状态. 应注意的是:CF或TRXC上的2A级故障在从属MO中却被认为是1级故障. 总是在CF/TRXCk读取RU的故障映象来进行故障定位.但有时应紧记要替换的被检测 到的故障单元，以便更换.BTS的故障信息可以从BSC上或站上OMT接口用人机命令MML来获得。
从BSC上获得：- 在MO中所有激活的告警:RXASP:MO=RXO；- 在 TG中所有激活的故障（1 级）:RXMFP:MO二RXOTG-x,FAULTY,SUBORD;- 在MO中所有激活的故障:RXMFP:MO二RXO；- MO的故障记录:RXELP:MO=RXO；?从OMTk获得:- 在TG中所有激活的故障：” System view （系统视图）/选择RBS 2000 /Operations 操作（或按右键）/ Monitor（ 监视）/ Fault status（ 故障状态）”- 某个RU的故障记录：” Hardware view （硬件视图）/选择RU /Operations 操作（或按右键）/ Save log（ 保存记录）”（只有DXU, TRU和ECU 才有记录区）.如果在CF/TRXCk产生RU单元的故障映象，其上的红灯将会发亮 .但这不一定就指此单元一定有故障，这也可能指此单元检测到其他单元有故障如果红灯闪动，说明此故障很大可能是相关软件的故障： RBS/RU的数据库坏了或者丢失了, DXU只运行基本应用程序这通常可以通过重新安装 IDB和重新设置DXU或执行软件下载来修复。
注解:注解1:在R7版本中的欠压告警门限和 DC电源断幵的门限值DC电压下降到22.5产生CF I2A:18告警（2级欠压V告警）21.2产生CF I1A:12告警（1级欠压V告警）21 VBFU断幵20 VBDM断 幵DC电压上升到22.2VCF I1A:12告警消失23.5VCF I2A:18告警消失25 VBDM接 通25.5VBFU接通第#页注解2:关于IDB, RBS DB, RU DB和内部配置信息（常称为本地配置）可以在下列网站找到: http://eral.ericss on .se/〜erafima/idb.html注解3:由于复位而产生的故障代码在下列网页中有具体描述： http://www3-rmog-bts.ericss on .se/〜erafima/startcause.html（这包括 CF 故障 l1A:0-6, l2A:0-6, I2A:4O 和 TRXC故障 l1A:0-6, I1A:19）.一些相关缩略语:BTS fault han dli ng13Fault coord in ati on12/155 17-CRT 24120/1551-HRB 105 01List of Supervised En tities OMS201 101List of Supervised En tities PLS201 102List of Supervised En tities TFS2/1551-CRH2/1551-CRH3/1551-CRH第2页这些文档可以在下列网页找到:http://www3-rmog-bts.ericss on .se/〜erafima/fault- in fo.htmlVCO压控振荡器（13 MHz）TRU内的单元:DSP数字信号处理器PWU电源：为 TRUD, TXU, PAU, RXU提RF射频供DC直流电源。
IF中频TRUD数字TRU:含有CPU (MO TRXC)信RU可替换单元号处理平台（MO TS）和无线控制等MO管理对象单元.VSWR电压驻波比TXU发信机PA(U)功率放大器:放大TXU信号电源内的单元:RXU收信机BDM电池和分配模块BFU电池熔丝单元CDU-D内的单元：ECU电源控制器CU合成器PSU电源单元DU分配器IDM内部分配模块FU滤波器参考:CF I1ANr故障描述处理方法相关故 障0 6在DXU上产生的复位.见注解3.7Xbus故障8定时单元的VCO故障下面是三种可能的故障:1、 VCO勺控制值超出范围，需要重新校 正，不久后也可能会发出 CF 12 A :13 的告警2、 VCO勺温度太低，加热器启动不了， 可以通过对DXU断电加电来解决3、 VCO没有分配13MHz时钟信号DXU可能有硬件故障或者电源问 题对DXUS行断电加电处理，若无效，更换DXU.CFI2A:139 :定时总线故障10架内温度超出安全范围（仅指宏蜂窝基站）.主架内的温度超出0-55 C的范围.当温度回到2-53 C的范围时， 故障会自动消失.TRXCI1B:112DC电压超出安全范围主架的DC电压下降到21.2 V以下时会产 生此故障（见注解1）.当DC电压回到22.2 V以上时， 故障会自动消失.CF I2A:18 TRXC I1B:3.14本地总线故障DXU不能在本地总线上发送任何数据.这可能是一个硬件故障（如：1、 DXU硬件坏。
2、DXUt板接触不 良，3、DXUW板坏CF I2A:3015RBS数据库被破坏在DXU中的RBS数据库（注解2）坏了或者 不能通过软件来读取用OMT来重新安装IDB并复位DXU若无效，更换DXU.16RU数据库被破坏在DXU中的RU数据库（注解2）被破坏了 或者不能通过软件来读取复位DXU.若无效，更换 DXU.17硬件配置与IDB不致IDB与机架内的硬件不匹配（如：错误的频 带,机架类型，传输类型等）.检杳硬件配置是否正确（如正确 的频带等）.用OMT重新安装IDB并对DXU®行复位.201 103List of Supervised En tities RTS201 104List of Supervised En tities EPS 2/1551-CRH201 1053/1551-CRH18内部配置错误这个故障通常由故障15,16,或 17引起（见上面所述）.用OMT重新安装IDB并对DXU进 行复位•若无效，更换DXU.在DXU的软件中有 个或多个子系统失 效其内部配置见注解 2）.DXU处于本 地模式，不受BSC的远端控制.191架内温度咼于安全范围（仅指微蜂窝基站）.主架的温度咼于55 C.当温度低于53 C时，故障会自 动消失•TRXCI1B:420架内温度低于安全范围（仅指微蜂窝基站）.主架的温度低于 0 C.当温度高于2 C时，故障会自 动消失•TRXCI1B:5CF I2ANr故障描述产生故障的原因及处理方法相关故 障0 6在ECU上产生的复位（见注解3）7RXDA放大器的电流故障更换含故障 RXDA勺CDU或 DU8VSW超出门限值TX或CDU俞出功率的VSWRg过二级告警 门限值时会产生此告警，另外当超过一级 告警门限值时，TX会产生 1B1或1B4告 警。
如果替换的故障单兀为” CDU 或” CU ,那么是指TRU输出 功率的VSWRg出门限值.见故障 TX I1B:1的描述.如果替换的故障单兀为天 线”，那么是指CDU俞出功率的 VSWRg出门限值见故障TXI1B:4的描述.TX I1B:1 TX I1B:49输出功率超出门限在CDU输出的TX功率比原来的期望值低7 dB.（当其差别为10 dB时，将会产生TX I1B:2 告警.）其产生的可能原因:IDB,CDU, C DU与天线间的TX馈线，天 线,Pf/Pr电缆，在某些情况下， 也可能是TRU的测量收信机 可能的原因较多，但首先再造 IDB，此方法已证明有效若与 TX 11:20同时出现时，对DXU® 行复位可以解决大部分问题若 与TX I1B:2同时出现，应检杳 CDU-D上的哪个RU上 FAULT灯 亮,再针对有故障的RU进行连线 检杳,把松脱的线接好后，再对 DXU进行复位.TXI1B:2TXI1B:20 (CDU-D)10DXU-opt EEPROM勺检杳和故障检杳和：CHECKSUM11ALNA/TMA（天线低噪声放大器/塔顶放大器）故障12RX最大增益/最小增益的干扰对DXU进行复位操作可排除故 障13定时单元VCO的老化CFI1A:814CDU勺监测/通信断在 TRU-CDU TRU-CU、 TRU-DU或 TRU-FU的CDU总线上存在一个通信冋题 注解:TRU用CDU总线来读取CDU的 EEPRO中的数据库参数、监视 CDU告警、 控制CDU的LED灯。
对于CDU-D时，还用 于对CU的调谐可能原因:-CDU-bus电缆坏了-CDU-bus电缆断幵了（检杳背板 是否连接好了）或连接错误（当使 用Y-cable时，会出现此情况）.-CDU未加电或者坏了（注意,CDU 报告故障时通常不止一个）.-控制CDU-bus的两个TRU中的 其中一个坏了 .TRXCI1B:0 or I2A:22TXI1B:0151VSWR输出功率监测不到16架内温度超出正常范围（仅指宏蜂窝基站）.机架内的温度超出5-45 C的范围.当温度回到7-43 C的范围时， 故障会自动消除.17架内湿度18DC电压超出范围DC电压:1- 高于29 V2- 低于 22.5 V3- 低于21.2 V,（仅指扩展架）.这样， 扩展架中的所有TRU将会产生TRXC故障 I1B:3见注解1的详细信息.当DC电压为下值时，故障会消失：1- 低于28 V2- 且高于23.5 V3- 在扩展架中应高于 22.2 V.19独立供电模式的电源系统当在光环路上出现一个故障时，电源系统。
