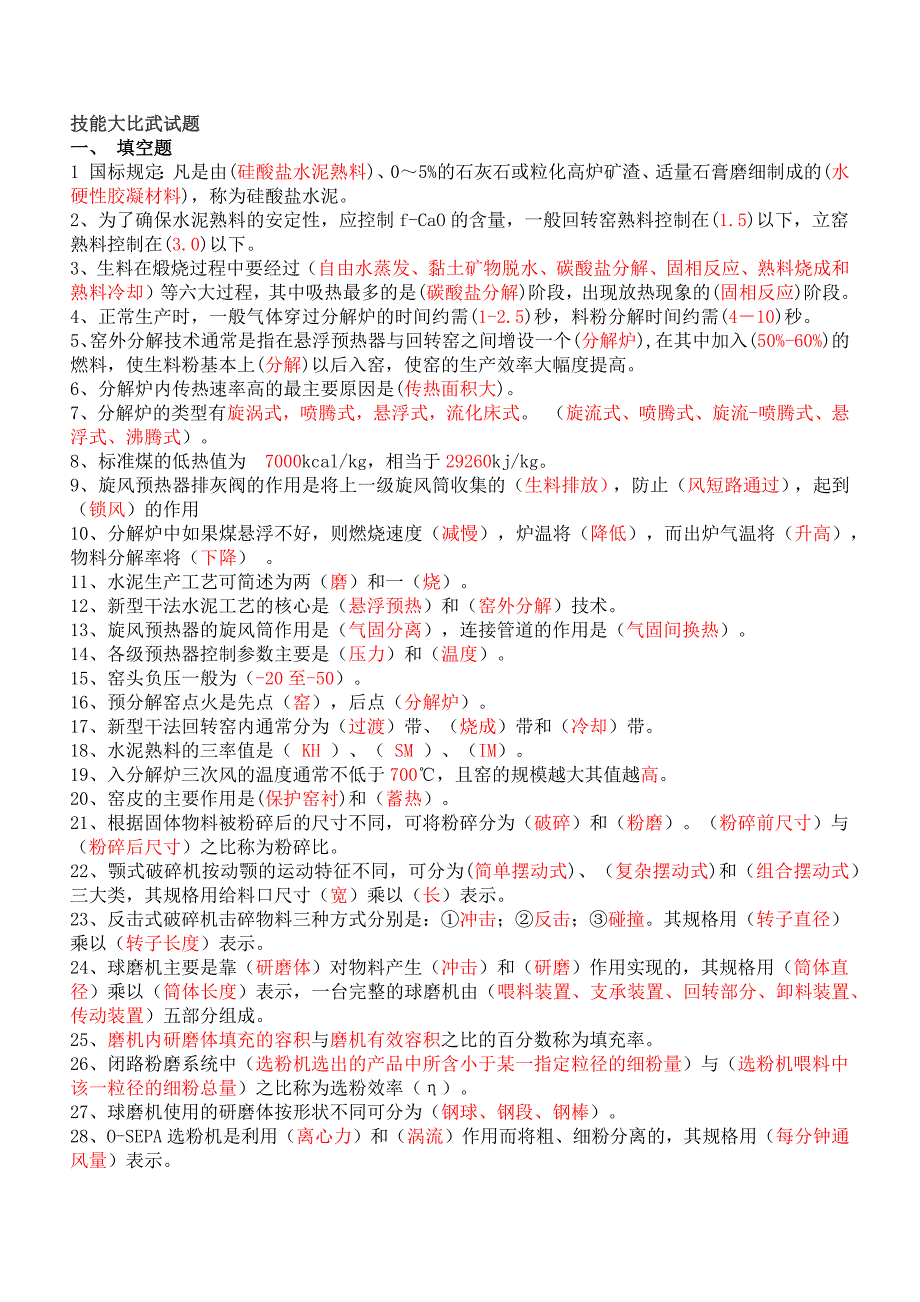

技能大比武试题一、 填空题 1 国标规定：凡是由(硅酸盐水泥熟料)、0～5%的石灰石或粒化高炉矿渣、适量石膏磨细制成的(水硬性胶凝材料)，称为硅酸盐水泥 2、为了确保水泥熟料的安定性，应控制f-CaO的含量，一般回转窑熟料控制在(1.5)以下，立窑熟料控制在(3.0)以下 3、生料在煅烧过程中要经过（自由水蒸发、黏土矿物脱水、碳酸盐分解、固相反应、熟料烧成和熟料冷却）等六大过程，其中吸热最多的是(碳酸盐分解)阶段，出现放热现象的(固相反应)阶段 4、正常生产时，一般气体穿过分解炉的时间约需(1-2.5)秒，料粉分解时间约需(4－10)秒 5、窑外分解技术通常是指在悬浮预热器与回转窑之间增设一个(分解炉),在其中加入(50%-60%)的燃料，使生料粉基本上(分解)以后入窑，使窑的生产效率大幅度提高 6、分解炉内传热速率高的最主要原因是(传热面积大)7、分解炉的类型有旋涡式，喷腾式，悬浮式，流化床式 （旋流式、喷腾式、旋流-喷腾式、悬浮式、沸腾式） 8、标准煤的低热值为 7000kcal/kg，相当于29260kj/kg 9、旋风预热器排灰阀的作用是将上一级旋风筒收集的（生料排放），防止（风短路通过），起到（锁风）的作用 10、分解炉中如果煤悬浮不好，则燃烧速度（减慢），炉温将（降低），而出炉气温将（升高），物料分解率将（下降） 。
11、水泥生产工艺可简述为两（磨）和一（烧） 12、新型干法水泥工艺的核心是（悬浮预热）和（窑外分解）技术 13、旋风预热器的旋风筒作用是（气固分离），连接管道的作用是（气固间换热） 14、各级预热器控制参数主要是（压力）和（温度） 15、窑头负压一般为（-20至-50） 16、预分解窑点火是先点（窑），后点（分解炉） 17、新型干法回转窑内通常分为（过渡）带、（烧成）带和（冷却）带 18、水泥熟料的三率值是（ KH ）、（ SM ）、（IM） 19、入分解炉三次风的温度通常不低于700℃，且窑的规模越大其值越高 20、窑皮的主要作用是(保护窑衬)和（蓄热） 21、根据固体物料被粉碎后的尺寸不同，可将粉碎分为（破碎）和（粉磨）粉碎前尺寸）与（粉碎后尺寸）之比称为粉碎比 22、颚式破碎机按动颚的运动特征不同，可分为(简单摆动式)、（复杂摆动式)和（组合摆动式）三大类，其规格用给料口尺寸（宽）乘以（长）表示 23、反击式破碎机击碎物料三种方式分别是：①冲击；②反击；③碰撞其规格用（转子直径）乘以（转子长度）表示 24、球磨机主要是靠（研磨体）对物料产生（冲击）和（研磨）作用实现的，其规格用（筒体直径）乘以（筒体长度）表示，一台完整的球磨机由（喂料装置、支承装置、回转部分、卸料装置、传动装置）五部分组成。
25、磨机内研磨体填充的容积与磨机有效容积之比的百分数称为填充率 26、闭路粉磨系统中（选粉机选出的产品中所含小于某一指定粒径的细粉量）与（选粉机喂料中该一粒径的细粉总量）之比称为选粉效率（η） 27、球磨机使用的研磨体按形状不同可分为（钢球、钢段、钢棒） 28、O-SEPA选粉机是利用（离心力）和（涡流）作用而将粗、细粉分离的，其规格用（每分钟通风量）表示 29、原料预均化的原理是（平铺直取），预均化堆场的的型式有（矩形预均化堆场），（圆形预均化堆场 ） 30、水泥厂的配料方式主要有（库底）配料和（磨头）配料两种方式 31、水泥石由(胶凝体、未水化的水泥颗粒内核、毛细孔)组成 32、常用的活性混合材料(有粒化高炉矿渣、火山灰质混合材料、粉煤灰) 33、表示均化设施均化效果的参数是(均化过程前后标准偏差之比H) 34、矿渣硅酸盐水泥的代号为(P.S)，磨普通水泥时，若掺非活性混合材料其最大掺量为(8%) 35、影响水泥安定性的因素有(游离氧化钙过多、游离氧化镁过多、石膏掺量过多) 36、煤的工业分析项目主要有(煤的水分、煤的灰分、煤的挥发分和煤的固定碳) 37、熔剂矿物指(铝酸三钙和铁铝酸四钙)。
决定熟料强度的主要是(硅酸盐) 矿物 38、硅酸盐水泥熟料四种主要矿物中，28d内，强度最高的是C3S；水化速度最快的是C3A；水化热最大的是C3A 39、硅酸三钙的水化产物有（水化硅酸钙、氢氧化钙） 40、影响矿渣活性的主要因素有( 化学成分 )、( 玻璃体数量和性能 ) 41、硅酸盐水泥熟料四种主要矿物是C3S、C2S、C3A、C4AF 42、 矿渣硅酸盐水泥国标对凝结时间的规定是初凝(不早于45分钟 )，终凝（不迟于600分钟） 43、 水泥熟料的质量控制项目包括（常规化学分析；物理性能检验；游离氧化钙；容积密度；岩相结构） 44、 熟料冷却的速度慢，熟料中硅酸二钙会发生（晶型转变），使熟料强度（降低） 45、 原料预均化的主要目的是（减少成分的波动），生料均化的主要目的是（保证生料成分的均匀性） 46、 水泥熟料形成各个阶段中吸热量最多的是（碳酸钙分解），微吸热的是（熟料烧成） 47、 水泥生产的主要原料有（石灰）质原料和（黏土）质原料 48、 石灰质原料主要提供的成分是(Cao)，粘土质原料主要提供的成分是(SiO2)和(Al2O3) 49、 石灰石中主要限制的成分是(石英或燧石)，粘土质原料主要限制的成分是(含砂量)。
50、 影响碳酸盐分解速度的因素有（温度）；（二氧化碳分压）；（生料细度）；（生料分散程度）；（石灰石种类和物理性质） 51、多段破碎的破碎机，其破碎能力的配置要求是前级（小），后级（大） 52、预均化堆场按布料形式一般分为（矩形预均化）堆场和（圆形预均化）堆场 53、新型干法水泥生产就是以悬浮预热和（窑外分解技术）技术为核心，使水泥生产具有高效、优质、节能、清洁生产的现代化水泥生产方法 54、预分解窑的关键技术装备有预热器、换热管道、（分解炉）、回转窑、冷却机等，分别承担着水泥生产过程的预热、分解、煅烧和冷却任务 55、露天堆场大多布置在厂区主导风向的（下） 风侧 56、在回转窑内主要以辐射传热方式为主，在预热器内主要以（对流） 传热方式为主 57、新型干法窑内一般划分为过渡带、烧成带、冷却带三个带，C2S吸收f-CaO生成C3S发生在（烧成带）带 58、反映硅酸盐水泥熟料溶剂矿物量大小的率值为：SM 59、DCS的中文含义是：(集散控制系统或分布式控制系统)，其结构主要由：管理操作层、控制层、网络层组成 60、预热器的热交换主要在（热换管道）中进行，旋风筒的主要作用是气固分离。
61、碳酸盐分解，其反应式为（ CaCO3＝CaO+CO2↑)、MgCO3≒MgO+CO2↑ 62、取料方式一般有（端面取料）、侧面取料、底部取料三种 63、电收尘器对各种含尘气体适应性强，特别适用于（温度较高及有腐蚀性的气体）的收尘 64、三次风的作用是（供分解炉中煤燃烧所需的氧气） 65、以 (挤压)原理工作的破碎机能耗最低、磨损最小 66、回转窑由窑筒体、（支承装置）、传动装置、密封装置等组成 67、增湿塔出口气体温度控制在 （160）±１０℃，使电收尘设备在最佳状况下工作 68、在回转窑内传热方式以 （辐射）为主 69、影响电收尘效率的主要因素是（烟尘性能和操作条件） 70、在电收尘器中, 如电晕极采用（芒刺线），入电收尘器的含尘浓度可提高到80～100g/m3 71、处理红窑的基本原则是（红窑必停，严禁压补） 72、所谓挂窑皮就是（在耐火砖表面上挂上一层坚固的孰料层） 73、矿化剂的作用是（是能使生料易烧性改善、并加速化合物结晶过程或物理化学反应） 74、使用复合矿化剂后，含氟硅酸盐熟料（或水泥）常会出现（凝结时间）不正常的现象 75、熟料出冷却机温度应低于 80℃ 76、窑尾温度一般控制在 900-1050℃。
77、窑尾废气氧含量控制在2.5％以下，一氧化碳含量控制在0.2%以下 78、熟料游离氧化钙控制在 1.5%以下 79、熟料升重的波动范围控制在±７５克以内，力争控制在±50克以内 80、进电收尘器一氧化碳含量要严格控制在 0.8%以下 81、入窑物料分解率控制在85-95 ％之间 82、入窑生料的质量指标要严格控制：生料细度０．２０毫米方孔筛筛余不大于1.5 ％ 83、球磨机隔仓板堵塞时，其产品细度（细），磨音（低沉）产量 （低） 84、研磨体填充率在不同类型的磨机是不相同，其范围一般在（25-35%），开路磨填充率前仓比后仓（小），闭路磨填充率前仓比后仓（大） 85、磨机转速不同时的运动状态有：（泻落式、抛落式、圆周式） 86、隔仓板的作用是（分隔研磨休、筛析物料、控制物料和气流在磨内流速），其类型有（单层隔仓板、双层隔仓板） 87、为提高磨机产量，降低电耗，应将物料在入磨前经过（破碎）石灰石的入磨粒度应 (25mm)；最好(10mm) 88、影响煤粉质量因素有：（挥发分、灰分、发热量、水分、硫分） 89、加强磨机通风，可将磨内（磨内微粉及时排出），减少（过粉磨现象）和（缓冲作用）。
90、预分解窑来料中断后，各级预热器及分解炉出口温度（升高），出口负压（减小）91、燃煤热值急剧下降，整个系统温度 （降低），容易发生（埸料）现象 92、（石灰饱和系数）是指熟料中全部氧化硅生成硅酸钙所需的氧化钙含量与全部氧化硅生成硅酸三钙所需氧化钙最大含量的比值以KH表示也表示熟料中氧化硅被氧化钙饱和形成硅酸三钙的程度 93、各物料间凡是以固相形式进行的反应称为（固相反应） 94、物料不易烧结，在烧成带料子发粘，冷却时料子产生很多砂子状的细粉，这种熟料称为粘散料又称为（飞砂料） 95、水泥生料在煅烧过程中经过一系列的原料脱水、分解、各氧化物固相反应，通过液相C2S和CaO反应生成C3S，温度降低，液相凝相凝固形成熟料，此过程为（烧成过程） 96、（阿利特）是硅酸盐水泥熟料中的主要矿物，是硅酸三钙中含有少量的其它氧化物的固熔体 97、在熟料中没有被吸收的以游离状态存在的氧化钙称为（游离氧化钙），记作f- CaO 98、燃料燃烧时其中的可燃物质完全氧化生成CO2、水蒸气、SO2等称为（完全燃烧） 99、回转窑内燃料从着火燃烧至燃烧基本结束的一段流股为燃料与空气中氧气激烈化合的阶段，此时产生强烈的光和热辐射，形成一定长度白色发亮的高温火焰称为（白火焰）。
100、（熟料的单位热耗量）指生产每千克熟料消耗的热量101、当烧成温度过高时，液相粘度很小，像水一样流动，这种现象在操作上称为（烧流）102、（荷重软化点）是指耐火材料在高温下对压力的抵抗性能103、（硅酸率）表示水泥熟料中氧化硅含量与氧化铝、氧化铁之和的质量比，也表示熟料中硅酸盐矿物与熔剂矿物的比例通常用字n或SM表示104、石灰质原料、粘土质原料与少量校正原料经破碎后，按一定比例配合，磨细，并调配为成分合适，质量均匀的生料，此过程称为（生料制备过程）105、（筒体）是回转窑的躯干，用钢板事先做成一段段的圆筒，然后把各段铆接或焊接而成筒体,外面套有几道轮带，座落在相对应的托轮上，为使物料能由窑尾逐渐向窑前运动，因此筒体一般有3%～5%的斜度，向前倾斜，为了保护筒体，内砌有100～230mm厚的耐火材料106、（支承装置）是回转窑的重要组成部分它承受着窑的全部质量，对窑体还起定位作用，使其能安全平稳地进行运转，支承装置由轮带、托轮、轴承和挡轮组成107、（预分解窑）是一种能显著提高水泥回转窑产。
