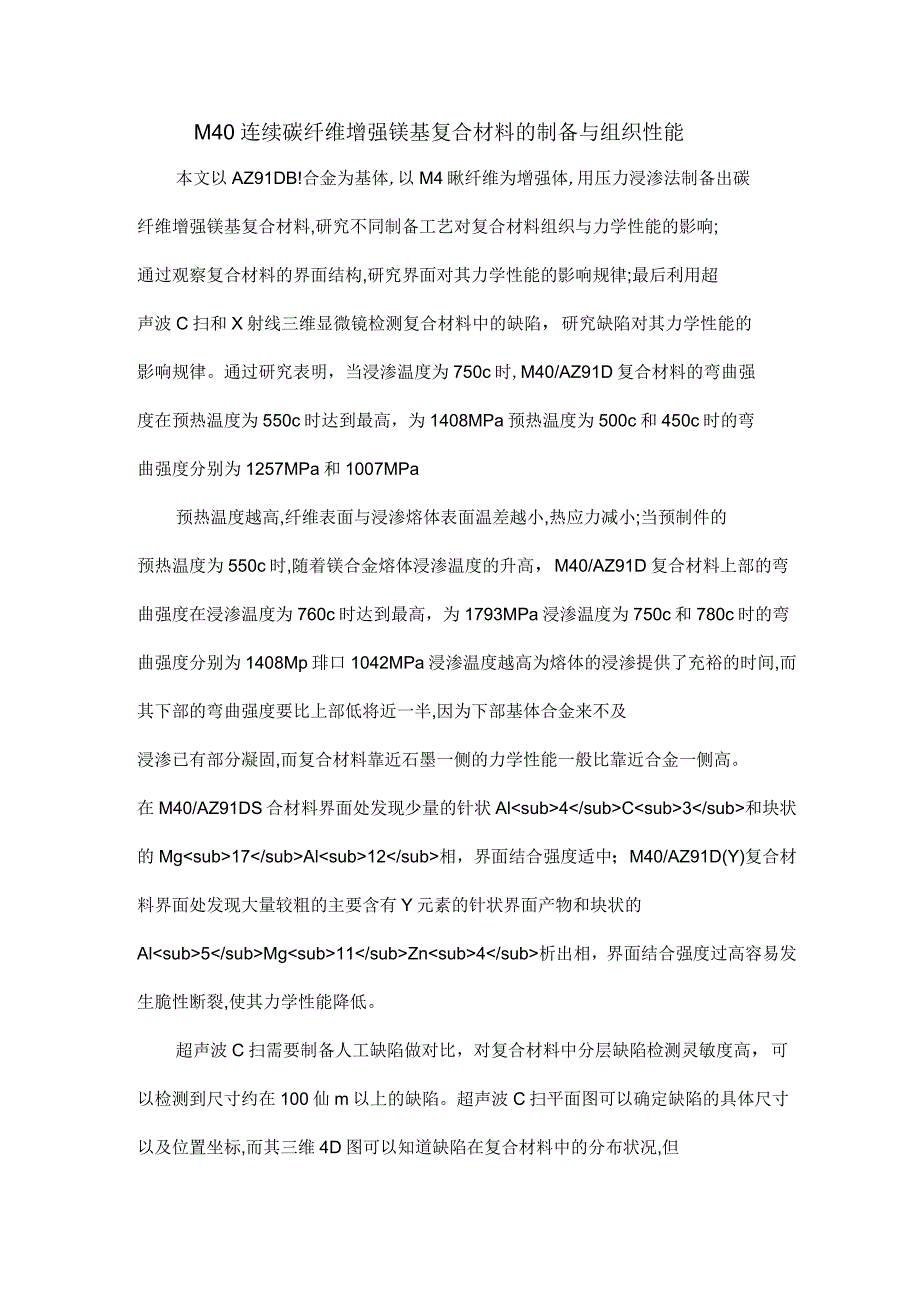

M40连续碳纤维增强镁基复合材料的制备与组织性能本文以AZ91DB!合金为基体,以M4瞅纤维为增强体,用压力浸渗法制备出碳纤维增强镁基复合材料,研究不同制备工艺对复合材料组织与力学性能的影响;通过观察复合材料的界面结构,研究界面对其力学性能的影响规律;最后利用超声波C扫和X射线三维显微镜检测复合材料中的缺陷，研究缺陷对其力学性能的影响规律通过研究表明，当浸渗温度为750c时,M40/AZ91D复合材料的弯曲强度在预热温度为550c时达到最高，为1408MPa预热温度为500c和450c时的弯曲强度分别为1257MPa和1007MPa预热温度越高,纤维表面与浸渗熔体表面温差越小,热应力减小;当预制件的预热温度为550c时,随着镁合金熔体浸渗温度的升高，M40/AZ91D复合材料上部的弯曲强度在浸渗温度为760c时达到最高，为1793MPa浸渗温度为750c和780c时的弯曲强度分别为1408Mp琲口1042MPa浸渗温度越高为熔体的浸渗提供了充裕的时间,而其下部的弯曲强度要比上部低将近一半,因为下部基体合金来不及浸渗已有部分凝固,而复合材料靠近石墨一侧的力学性能一般比靠近合金一侧高在M40/AZ91DS合材料界面处发现少量的针状Al4C3和块状的Mg17Al12相，界面结合强度适中；M40/AZ91D(Y)复合材料界面处发现大量较粗的主要含有Y元素的针状界面产物和块状的Al5Mg11Zn4析出相，界面结合强度过高容易发生脆性断裂,使其力学性能降低。
超声波C扫需要制备人工缺陷做对比，对复合材料中分层缺陷检测灵敏度高，可以检测到尺寸约在100仙m以上的缺陷超声波C扫平面图可以确定缺陷的具体尺寸以及位置坐标,而其三维4D图可以知道缺陷在复合材料中的分布状况,但却不能直观地知道缺陷的具体类型;X射线三维显微镜根据待测对象内部不同结构对X射线的吸收率不同，对其进行3600扫描，对其内部结构进行三维重建，可以直观地确定复合材料中的缺陷类型X射线三维显微镜可以明显地检测到M40/AZ91DM合材料人为造成的裂纹,可以检测到5^m左右大小的裂纹，比C扫更加精确。
