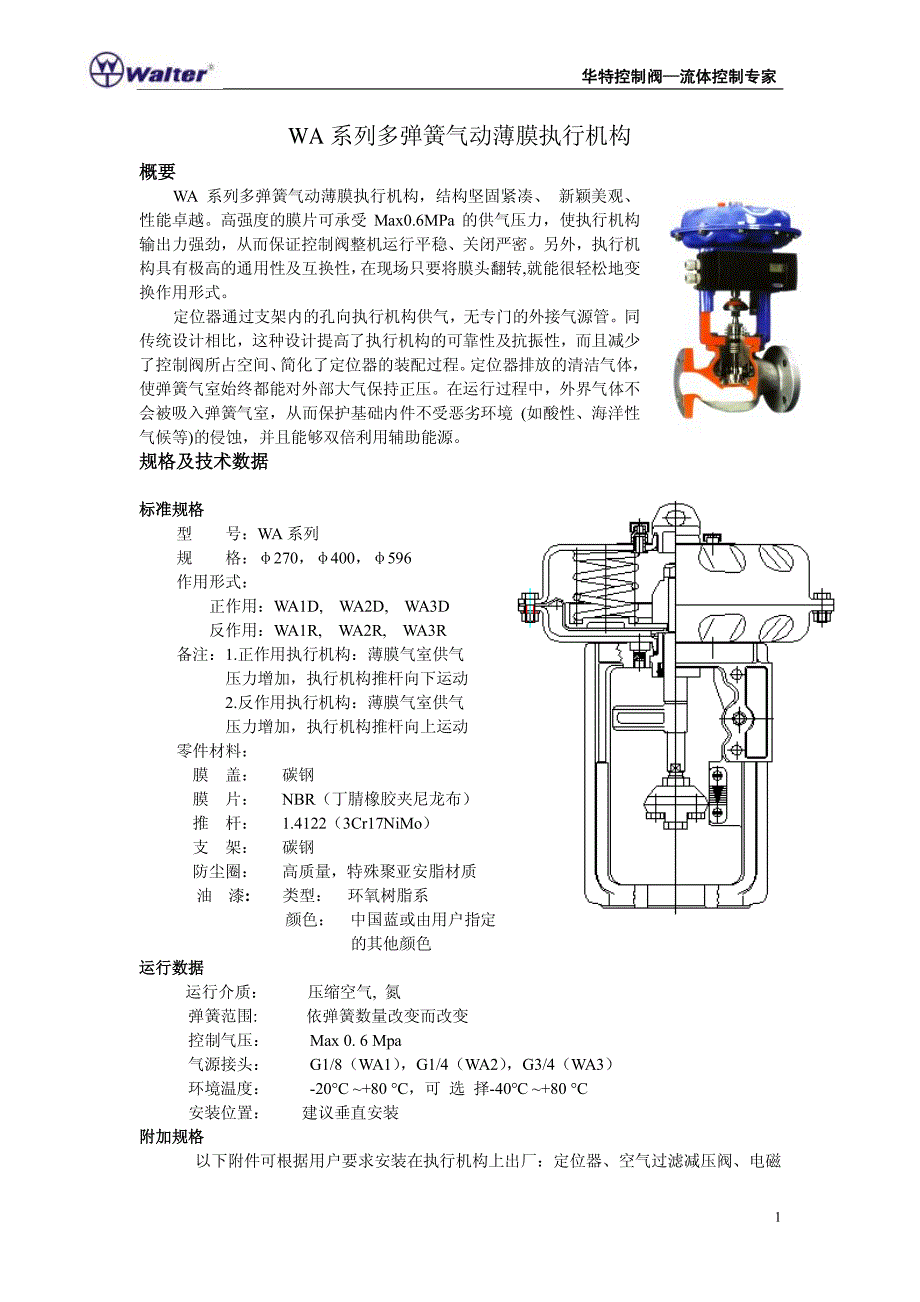

华特控制阀—流体控制专家华特控制阀—流体控制专家 1WA 系列多弹簧气动薄膜执行机构 概要概要 WA 系列多弹簧气动薄膜执行机构，结构坚固紧凑、 新颖美观、 性能卓越高强度的膜片可承受 Max0.6MPa 的供气压力，使执行机构 输出力强劲，从而保证控制阀整机运行平稳、关闭严密另外，执行机 构具有极高的通用性及互换性， 在现场只要将膜头翻转,就能很轻松地变 换作用形式 定位器通过支架内的孔向执行机构供气，无专门的外接气源管同 传统设计相比，这种设计提高了执行机构的可靠性及抗振性，而且减少 了控制阀所占空间、 简化了定位器的装配过程 定位器排放的清洁气体， 使弹簧气室始终都能对外部大气保持正压在运行过程中，外界气体不 会被吸入弹簧气室，从而保护基础内件不受恶劣环境 (如酸性、海洋性 气候等)的侵蚀，并且能够双倍利用辅助能源 规格及技术数据规格及技术数据 标准规格标准规格 型 号：WA 系列 规 格：φ270，φ400，φ596 作用形式： 正作用：WA1D, WA2D, WA3D 反作用：WA1R, WA2R, WA3R 备注：1.正作用执行机构：薄膜气室供气 压力增加，执行机构推杆向下运动 2.反作用执行机构：薄膜气室供气 压力增加，执行机构推杆向上运动 零件材料： 膜 盖： 碳钢 膜 片： NBR（丁腈橡胶夹尼龙布） 推 杆： 1.4122（3Cr17NiMo） 支 架： 碳钢 防尘圈： 高质量，特殊聚亚安脂材质 油 漆: 类型： 环氧树脂系 颜色： 中国蓝或由用户指定 的其他颜色 运行数据运行数据 运行介质： 压缩空气, 氮 弹簧范围: 依弹簧数量改变而改变 控制气压： Max 0. 6 Mpa 气源接头： G1/8（WA1） ，G1/4（WA2） ，G3/4（WA3） 环境温度： - 20°C ~+80 °C，可 选 择- 40°C ~+80 °C 安装位置： 建议垂直安装 附加规格附加规格 以下附件可根据用户要求安装在执行机构上出厂：定位器、空气过滤减压阀、电磁华特控制阀—流体控制专家华特控制阀—流体控制专家 2阀、顶装手轮机构、限位开关、快速排气阀、速度控制阀、气动保位阀等。
性性 能能 项目 带定位器 不带定位器 回差 小于行程的 1% 小于行程的 3% 线性 小于行程的±1% 小于行程的±5% 注）上述回差与线性随调节阀填料不同而各异 执行机构相关参数执行机构相关参数 表 1: WA1 执行机构 不同气源压力下的输出推力(KN) 执行机构型号 膜片面积 （cm2 ） 弹 簧 数量 行 程 (mm) 最小气 源压力 (MPa) 0.2 0.3 0.4 0.5 0.6 3 0.15 1.6 4.8 8.0 11.2 14.4 WA1D- 1(2,3,4)xB(C,) 6 20 0.3 3.2 6.4 9.6 3 0.15 1.6 4.8 8.0 11.2 14.4 正 作 用 进 气 关WA1D- 5xB(C) 320 6 30 0.3 3.2 6.4 9.6 执行机构型号 膜片面积 （cm2 ） 弹 簧 数量 行 程 (mm) 弹簧范围(MPa) 从 - 到 输出推力 (KN) 供气压力 (MPa) 图表 3 0.075 0.15 2.4 0.25 WA1R- 1(2,3,4)xB(C,) 6 20 0.15 0.3 4.8 0.4 Ⅰ 3 0.075 0.15 2.4 0.25 执 行 机 构 输 出 力反 作 用 进 气 开 WA1R- 5xB(C) 320 6 30 0.15 0.3 4.8 0.4 Ⅱ 图表Ⅰ 图表Ⅱ 压力，行程，输出力图表 WA1,行程 20mm WA1,行程 30mm 华特控制阀—流体控制专家华特控制阀—流体控制专家 3表 2: WA2 执行机构 不同气源压力下的输出推力(KN) 执行机构型号 膜片面积 （cm2 ） 弹 簧 数量 行 程 (mm) 最小气 源压力 (MPa) 0.2 0.3 0.4 0.5 0.6 3 0.15 3.6 10.8 18 25.2 32.4 6 0.3 - - 7.2 14.4 21.6 9 0.37 - - 2.16 9.36 16.56 WA2D- 13(6,9,0)B(C,) 12 30 0.44 - - - 4.32 11.52 3 0.15 3.6 10.8 18 25.2 32.4 6 0.3 - - 7.2 14.4 21.6 9 0.36 - - 2.16 9.36 16.56 正 作 用 进 气 关WA2D- 23(6 ， 9 ， 0)B(C) 720 12 60 0.43 - - - 4.32 11.52 执行机构型号 膜片面积 （cm2 ） 弹 簧 数量 行 程 (mm) 弹簧范围(MPa) 从 - 到 输出推力 (KN) 供气压力 (MPa) 图表 3 0.075 0.15 5.4 0.25 6 0.15 0.3 10.8 0.4 9 0.18 0.37 12.96 0.45 WA2R- 13(6,9,0)B(C,) 12 30 0.22 0.44 15.84 0.55 Ⅲ 3 0.075 0.15 5.4 0.25 6 0.15 0.3 10.8 0.4 9 0.17 0.36 12.24 0.45 执 行 机 构 输 出 力反 作 用 进 气 开 WA2R- 23(6,9,0B(C) 720 12 60 0.20 0.43 14.4 0.55 Ⅳ 图表Ⅲ 图表Ⅳ 压力，行程，输出力图表 WA2,行程 30mm WA2,行程 60mm 华特控制阀—流体控制专家华特控制阀—流体控制专家 4表 3: WA3 执行机构 不同气源压力下的输出推力(KN) 执 行 机 构 型号 膜片面积 （cm2 ） 弹 簧 数量 行 程 (mm) 最 小 气 源 压力(MPa) 0.2 0.3 0.4 0.5 0.6 2 0.1035 14.57 29.6 44.8 59.8 74.9 WA3D- 1x 4 60 0.207 - 14.04 29.14 44.24 59.34 2 0.125 11.33 26.43 41.53 56.63 71.73 4 100 0.25 - 7.55 22.65 37.75 52.85 2 0.125 11.33 26.43 41.53 56.63 71.73 正 作 用 进 气 关WA3D- 2x 1510 4 120 0.25 - 7.55 22.65 37.75 52.85 执 行 机 构 型号 膜片面积 （cm2 ） 弹 簧 数量 行 程 (mm) 弹簧范围(MPa) 从 - 到 输 出 推 力 (KN) 供 气 压 力 (MPa) 4 0.136 0.207 20.54 0.3 6 0.203 0.31 30.65 0.4 WA3R- 1x 8 60 0.272 0.414 41.07 0.5 6 0.165 0.375 24.92 0.5 8 100 0.219 0.5 33.07 0.6 6 0.122 0.375 18.42 0.5 执 行 机 构 输 出 力反 作 用 进 气 开 WA3R- 2x 1510 8 120 0.163 0.5 24.61 0.6 外形尺寸及重量外形尺寸及重量 WA1, WA2 WA3 华特控制阀—流体控制专家华特控制阀—流体控制专家 5外形尺寸及重量 单位：mm 执行机构 型号 行程 φA φB φD M(螺纹) H HV L T E 气室容 积 cm3 重量 Kg 40 M10 20 48 354 508 120 20 180 1100 14 WA1D(R) 270 220 398 551 142 203 1500 16 30 56 M14 482 651 152 25 251 3420 42 WA2D(R) 400 335 618 888 309 5860 47 60 72 M20X1.5 842 192 30 22000 100 100 WA3D(R) 120 596 100 M27X2 990 332 50 30000 120 结构形式结构形式 WA1,WA2 普 通 型 (BWA1,WA2 喷气保护型(C 型) 型式 B 。
簿膜气室不用拆卸即可改变作用型式 气开：无外设气源管 气关：需外设气源管 与定位器配套设计 防喷水 防锈蚀 型式 C 簿膜气室不用拆卸即可改变作用型式 气- 开及气- 关,无外设气源管 弹簧室由定位器排空气体喷气系统保护, 与定位器配套设计 防喷水 防锈蚀 华特控制阀—流体控制专家华特控制阀—流体控制专家 6WA3 普通型(B 型) 气- 开及气- 关作用型式不用更 换零件即可实行变换 需外设气源管 内部防转结构设计,防止内件 损坏 设计特点： 作用型式易于改变,即使在现场不用拆开执 机构亦可实现 膜片和膜盖之间的气室容积小,耗气量少 弹簧室由定位器排空气体喷气系统保护, 防止膜盖部件及弹簧锈蚀 设计紧凑 高度降低 阀杆连接部件可用作行程指示器 多种输出力可供选选择 防火花的消声器 坚固的铸钢支架 可供选择的多种材料 优点: 具有强劲输出动力和低的推杆磨擦力, 易于改变作用型式使通用性好,成本低 操作简单,反应时间短 对空间要求的减少,有助于在有限空间 内安装调节阀,且易于维护保养 多种型号可供选选 可供选择的多种材料,使用范围广 。
可靠性高,使用寿命长 华特控制阀—流体控制专家华特控制阀—流体控制专家 7三断保护原理图及说明三断保护原理图及说明 三断保护方案主要由气动控制阀、智能电－气阀门定位器、失电（信号）比较 器、单电控电磁换向阀、气动保位阀等组成其工作原理如下： 1、断气源：当控制系统气源故障（失气）时，气动保位阀自动关闭将定位 器的输出信号压力锁定在气动控制阀的膜室内， 输出信号压力与控制阀弹簧产生 的反力相平衡，气动控制阀的阀位保持在故障位置该保位阀应设定在略低于气 源的最小值时启动 2、断电源：当控制系统电源故障（失电）时，失电（信号）比较器控制单 电控电磁换向阀的输出电压消失，单电控电磁换向阀失电，单电控电磁换向阀内 的滑阀在复位弹簧的作用下滑动，电磁阀换向，将气动保位阀的膜室压力排空， 气动保位阀关闭，将定位器的输出信号压力锁定在气动控制阀的膜室内，输出信 号压力与控制阀弹簧产生的反力相平衡，气动控制阀的阀位保持在故障位置 3、断信号：当控制系统信号故障（失信号）时，失电（信号）比较器检测 到后，断掉单电控电磁换向阀的电压信号，单电控电磁换向阀失电，单。
