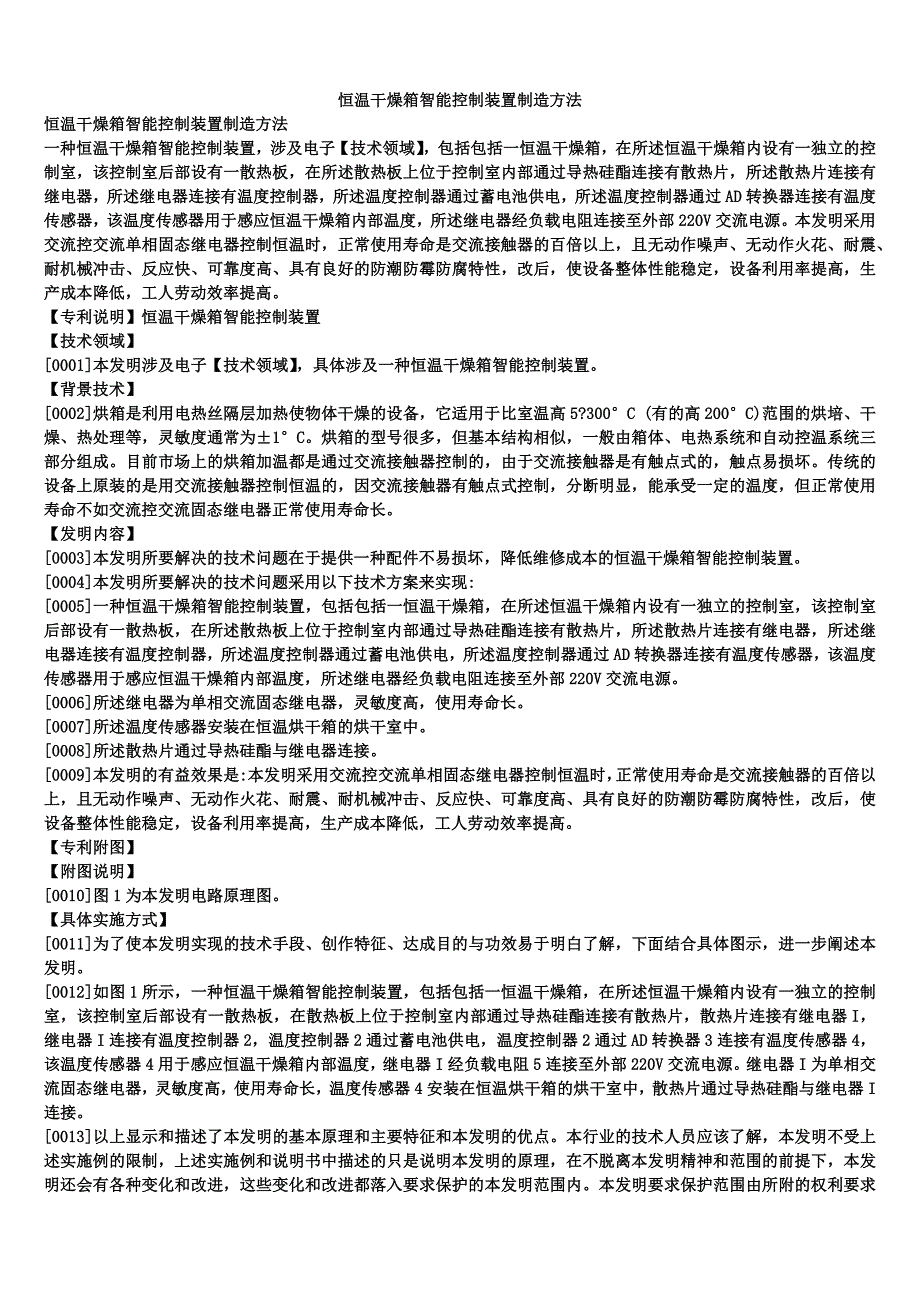

恒温干燥箱智能控制装置制造方法

恒温干燥箱智能控制装置制造方法恒温干燥箱智能控制装置制造方法一种恒温干燥箱智能控制装置，涉及电子【技术领域】，包括包括一恒温干燥箱，在所述恒温干燥箱内设有一独立的控制室，该控制室后部设有一散热板，在所述散热板上位于控制室内部通过导热硅酯连接有散热片，所述散热片连接有继电器，所述继电器连接有温度控制器，所述温度控制器通过蓄电池供电，所述温度控制器通过AD转换器连接有温度传感器，该温度传感器用于感应恒温干燥箱内部温度，所述继电器经负载电阻连接至外部220V交流电源本发明采用交流控交流单相固态继电器控制恒温时，正常使用寿命是交流接触器的百倍以上，且无动作噪声、无动作火花、耐震、耐机械冲击、反应快、可靠度高、具有良好的防潮防霉防腐特性，改后，使设备整体性能稳定，设备利用率提高，生产成本降低，工人劳动效率提高专利说明】恒温干燥箱智能控制装置【技术领域】[0001]本发明涉及电子【技术领域】，具体涉及一种恒温干燥箱智能控制装置背景技术】[0002]烘箱是利用电热丝隔层加热使物体干燥的设备，它适用于比室温高5?300°C (有的高200°C)范围的烘培、干燥、热处理等，灵敏度通常为±1°C烘箱的型号很多，但基本结构相似，一般由箱体、电热系统和自动控温系统三部分组成。

目前市场上的烘箱加温都是通过交流接触器控制的，由于交流接触器是有触点式的，触点易损坏传统的设备上原装的是用交流接触器控制恒温的，因交流接触器有触点式控制，分断明显，能承受一定的温度，但正常使用寿命不如交流控交流固态继电器正常使用寿命长发明内容】[0003]本发明所要解决的技术问题在于提供一种配件不易损坏，降低维修成本的恒温干燥箱智能控制装置[0004]本发明所要解决的技术问题采用以下技术方案来实现:[0005]一种恒温干燥箱智能控制装置，包括包括一恒温干燥箱，在所述恒温干燥箱内设有一独立的控制室，该控制室后部设有一散热板，在所述散热板上位于控制室内部通过导热硅酯连接有散热片，所述散热片连接有继电器，所述继电器连接有温度控制器，所述温度控制器通过蓄电池供电，所述温度控制器通过AD转换器连接有温度传感器，该温度传感器用于感应恒温干燥箱内部温度，所述继电器经负载电阻连接至外部220V交流电源[0006]所述继电器为单相交流固态继电器，灵敏度高，使用寿命长[0007]所述温度传感器安装在恒温烘干箱的烘干室中[0008]所述散热片通过导热硅酯与继电器连接[0009]本发明的有益效果是:本发明采用交流控交流单相固态继电器控制恒温时，正常使用寿命是交流接触器的百倍以上，且无动作噪声、无动作火花、耐震、耐机械冲击、反应快、可靠度高、具有良好的防潮防霉防腐特性，改后，使设备整体性能稳定，设备利用率提高，生产成本降低，工人劳动效率提高。

专利附图】【附图说明】[0010]图1为本发明电路原理图具体实施方式】[0011]为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本发明[0012]如图1所示，一种恒温干燥箱智能控制装置，包括包括一恒温干燥箱，在所述恒温干燥箱内设有一独立的控制室，该控制室后部设有一散热板，在散热板上位于控制室内部通过导热硅酯连接有散热片，散热片连接有继电器I，继电器I连接有温度控制器2，温度控制器2通过蓄电池供电，温度控制器2通过AD转换器3连接有温度传感器4，该温度传感器4用于感应恒温干燥箱内部温度，继电器I经负载电阻5连接至外部220V交流电源继电器I为单相交流固态继电器，灵敏度高，使用寿命长，温度传感器4安装在恒温烘干箱的烘干室中，散热片通过导热硅酯与继电器I连接[0013]以上显示和描述了本发明的基本原理和主要特征和本发明的优点本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内本发明要求保护范围由所附的权利要求书及其等效物界定。

权利要求】1.一种恒温干燥箱智能控制装置，其特征在于:包括包括一恒温干燥箱，在所述恒温干燥箱内设有一独立的控制室，该控制室后部设有一散热板，在所述散热板上位于控制室内部通过导热硅酯连接有散热片，所述散热片连接有继电器，所述继电器连接有温度控制器，所述温度控制器通过蓄电池供电，所述温度控制器通过AD转换器连接有温度传感器，该温度传感器用于感应恒温干燥箱内部温度，所述继电器经负载电阻连接至外部220V交流电源2.根据权利要求1所述的恒温干燥箱智能控制装置，其特征在于:所述继电器为单相交流固态继电器3.根据权利要求1所述的恒温干燥箱智能控制装置，其特征在于:所述温度传感器安装在恒温烘干箱的烘干室中4.根据权利要求1所述的恒温干燥箱智能控制装置，其特征在于:所述散热片通过导热硅酯与继电器连接。
