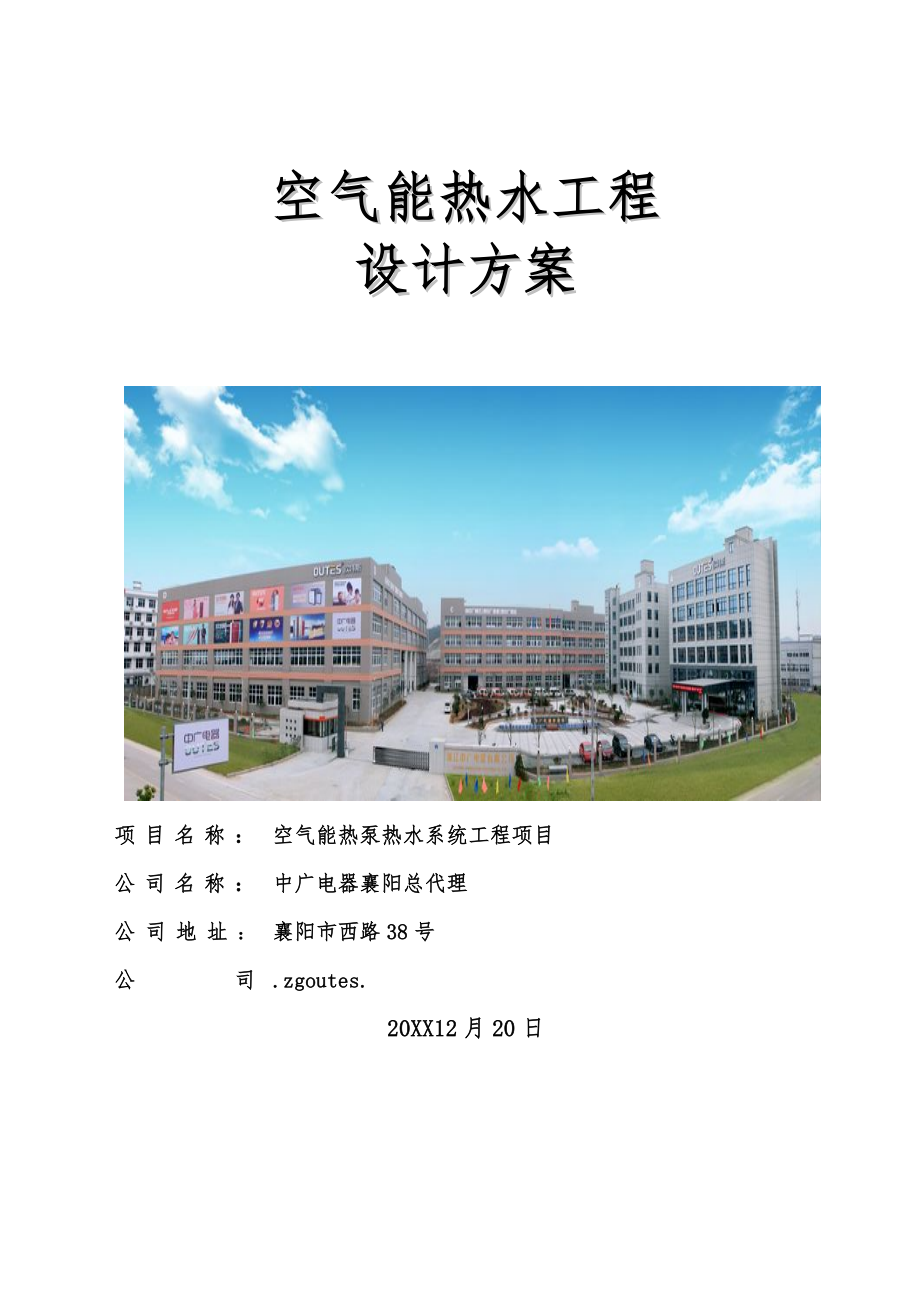

. .. . 空气能热水工程设计方案项目名称：空气能热泵热水系统工程项目公司名称：中广电器襄阳总代理公司地址：襄阳市西路38号公司.zgoutes.20XX12月20日目 录第一章工程项目概况3第二章工程设计方案简介3第三章设计依据及标准4第四章设计计算参数44.1 机组额定工作参数44.2本工程设计计算参数4第五章热水系统设计〔空气能与太阳能系统〕55.1 热泵机组运行时间的确定55.2 不同工况下日耗热量计算55.3 热泵机组的选型65.4 平均工况下〔春、秋季节〕热泵机组运行时间65.5 夏季工况下热泵机组运行时间75.6 中广欧特斯机组参数与COP性能曲线图75.7 蓄热水箱优化设计选型85.8 水泵选型及管路阀门等辅材选用85.9 太能模块选型8第六章中广欧特斯热泵机组工作原理136.1 热泵热水机组工作原理136.2 空气能热水器的组成136.3 系统结构示意图136.4 热泵热水器系统工作过程13第七章中广欧特斯热泵机组配置14第八章中广欧特斯热泵机组特点与优势158.1 中广欧特斯热泵机组特点158.2 中广欧特斯热泵机组优势18第九章各种热水器性能与经济比较209.1 各种热水器性能比较209.2 各种热水器费用比较21第十章工程主要设备及报价清单23第十一章售后服务承诺25第十二章技术培训计划26第十三章工程施工2713.1施工管理机构设置2713.2 项目管理机构各岗位职能2713.3 技术准备工作3013.4 施工进度3113.5 安装方案3413.5.1 需甲方配合的容3413.5.2 安装准备工作3413.5.3 设备安装工艺流程3513.5.4 工程安装工序要求3513.5.4.1 水箱安装工序3513.5.4.2 热泵安装工序3613.5.4.3 支架安装工序3613.5.4.4 管路安装工序3613.5.4.5 管道保温工序3613.5.4.6 电气系统安装工序3713.6 安装工具明细表3713.7 管道工程施工要求3713.8 管路连接4013.9 热泵机组安装4113.10 水泵的安装4113.11 保温水箱的安装4213.12 电气施工工艺说明4213.13 机组安装空间示意图4313.14 机组安装三维示意图4413.15 施工注意事项4413.16 系统调试4513.16.1 热水组的试运行准备4513.16.2 机组试运行4513.16.3 管道的试压与冲洗4613.16.4 试运行4613.16.5 运行相关说明4713.17 工程验收标准与验收方法49第十四章中广电器简介50第十五章工程业绩5315.1 工程图例5315.2 工程业绩表58附录I 工程骏工验收报造66第一章 工程项目概况本工程类型是省市一宾馆热水供应工程,标书为一个单元,根据贵方提供的资料,本宾馆共62个房间,每个房间日均供热水量为150升,共需热水10吨。
淋浴用热水水箱为1个10吨水箱,使用空气能热泵热水机组作为热源设备,为贵单位提供淋浴使用热水本工程容为楼面系统工程,包括现场勘察、测量数据,设备的运输、吊装到位等准备工作,热水系统的安装、调试,完成热水供水管的对接、热水回水管的对接、冷水补水管的对接等施工调试工作,最终完整地交用户使用我方本次报价包括楼面系统主要设备费用,设备的运输、吊装费用,以及楼面系统安装、调试、设计等费用第二章 工程设计方案简介本方案将淋浴热水机组与水箱放置在屋顶合适位置,本次工程负责楼面部分淋浴热水系统由KFXRS—18Ⅱ、KFXRS—33Ⅱ空气能热泵热水机组和1个10吨保温水箱组成热水系统中水箱与主机之间的管道连接属于楼面热水系统,该部分属于报价围本方案的控制系统控制方式如下：热水系统的热源设备由空气能热泵机组组成,控制方式由主机智能控制主板设的控制方式来控制主机的开启由水箱温度控制,采用主机自带的控制命令来控制主机的启停冷水补水受到温度和水位同时控制,冷水补水电磁阀的开启根据水箱水位和水温来确定,由主机自带的温差补水控制命令来控制,在补水的时候确保水箱的水温维持在45℃～60℃供水端设有增压系统,保证供热水有足够压力；回水端设置回水电磁阀,利用温差命令控制回水电磁阀的开启,由主机自带的控制命令来控制。
热水系统结构示意图如下所示:图2-1 热水系统结构示意图第三章 设计依据及标准1．《商业或工业用及类似用途的热泵热水机》GB/T 21362-2008；2．《采暖通风与空气调节设计规》GB50019-2003；3．《建筑给水排水设计规》GB50015-2003；4．《商业或工业用及类似用途的热泵热水机》Q/Hien 002-2007；5．《室外给水设计规》GBJ13—86；6．《建筑结构载荷规》GB 5009-2001；7．《建筑电气安装工程施工质量验收规》GB 50303-2002；8.《层面工程技术规》GB/T50207-19949.《钢结构工程施工及验收规》GBJ205-1983第四章 设计计算参数4.1 机组额定工作参数表4-1 机组额定工作参数表干球温度20℃湿球温度15℃相对湿度60%室外平均风速1.4m/s 冷水计算温度15℃热水计算温度55℃4.2 本工程设计计算参数表4-2 环境计算参数表年平均气温15℃7月份平均气温27℃1月份平均气温5℃年平均水温度15℃夏季水平均温度20℃冬季水平均温度5℃第五章 热水系统设计〔空气能与太阳能系统〕本工程热水定额总量为10T〔55℃热水〕。
本热水工程采用中广欧特斯高效节能空气源热泵热水机组按照《商业或工业用及类似用途的热泵热水机》〔GB/T 21362-2008〕,我们设定热泵热水机组的额定温度为55℃,机房可以根据用水的需求对温度进行设定,设定的围在45℃～60℃综合方案的合理性,针对贵单位供水的特点,本工程热水系统采用"直接蓄热系统"的形式,即"主机+保温水箱+用水管网",水箱的容积满足日用水量5.1 热泵机组运行时间的确定根据贵单位用水性质,主机的运行根据水箱水温温降的情况随时启动加热拟定机组在冬季最冷工况下运行时间为20小时,冬季平均工况下平均运行时间为18小时,春、秋工况下运行时间为14小时,夏季工况下运行时间为10小时5.2 不同工况下日耗热量计算由于本次采用的设备属于空气源设备,机组的运行能力与空气的环境温度息息相关,所以在计算的时候需要对不同的环境温度进行不同的热量计算日耗热量的计算：Qr＝C · M ·△tQr——日耗热量,kW•h〔kJ〕,1kW·h＝860kcal；C——水的比热,取C＝1kcal/kg·℃；M——水的质量,kg；△t——水终温与水初温的温差,℃；根据上述计算公式,热水系统日耗热量计算如下：表5-1 日耗热量计算表工况C初水温<℃>终水温<℃>水量日耗热量最冷工况155510000581.4平均工况1155510000465.1夏季工况12055100004075.3 热泵机组的选型空气源设备机组的制热能力取决于环境温度的高低,机组在一年四季不同的环境温度下,机组的制热量也不尽相同,在标准工况下取机组的制热量修正系数为1.0,则机组在不同环境温度的制热量修正值如下表5-2：表5-2 机组制热量修正系数表工况环境温度制热量修正系数标准工况20.0℃1.0最冷工况7℃0.65平均工况15.0℃0.95夏季工况26.0℃1.1根据中广欧特斯空气源热泵机组的产品技术参数,选用中广欧特斯KFXRS—18Ⅱ、KFXRS—33Ⅱ型产品,其额定制热量分别为19kW、33kw,由于热泵机组随着环境温度的降低,单台机组的制热量也随之降低,故热泵机组必须按照全年环境温度最低的工况〔即最冷工况〕下去选择,才能确保系统一年四季都能够按照要求提供充足的热水。
KFXRS—18Ⅱ、KFXRS—33Ⅱ型机组在最恶劣的工况下机组的制热量修正系数是0.65,则机组在最冷工况下运行的制热量为：q,1=q·0.65=52kW·065=33.8kW最冷工况下机组日耗热量为: 581.4kWh机组数量为：N＝Q/N: 机组数量〔台〕Q：日用热负荷〔KWh〕；W：机组单机制热量〔KW〕；T：机组工作时间N＝Q/＝581.4÷〔33.8×16〕＝1.08台 ,取1台〔15p〕根据上述的数据资料,在本次工程10吨日供热水工程中,我公司推荐使用中广欧特斯KFXRS-18Ⅱ机组1台〔5p〕、KFXRS—33Ⅱ1台〔10p〕5.4 平均工况下〔春、秋季节〕热泵机组运行时间按照年平均工况运行时机组的平均修正系数为0.95计算KFXRS-18Ⅱ机组在最冷工况下运行的制热量为：q,=q·0.95=52kW·0.95=49.4kW平均工况下机组日耗热量为: 465.1kWh热泵机组在平均工况下运行的时间为:465.1kWh÷<49.4kW×3>=3.14h<16小时5.5 夏季工况下热泵机组运行时间按照夏季工况运行时机组的平均修正系数为1.1计算。
KFXRS-18Ⅱ机组在夏季工况下运行的制热量为：q,=q·1.1=52kW·1.1=57.2kW夏季工况下机组日耗热量为: 407kWh热泵机组在夏季工况下运行的时间为:407kWh÷<57.2kW×3>=2.4h<16小时因此,贵单位淋浴热水系统采用KFXRS—18Ⅱ、KFXRS—33Ⅱ中广欧特斯型热水机组,便可满足贵单位的全天候供热水要求5.6 中广欧特斯机组参数与COP性能曲线图1. 机组参数名 称单 位机组参数产品型号KFXRS-18Ⅱ电源V,HZ3N ～380V 50HZ防触电等级I类防护等级IPX4名义制热量KW19额定输入功率KW4.28额定工作电流A7.6最大输入功率KW6.1最大工作电流A10.9额定出水温度℃55 最高出水温度℃60 产水量〔温升40℃〕L/h400水侧压力损失bar0.5额定循环水流量m3/h3.0排气侧最高工作压力MPa3.0 吸气侧最高工作压力MPa0.75 机组噪声dB≦62充填量R22Kg3.5*2外形尺寸〔长*宽*高〕mm800*800*1105机器重量Kg3502. 机组COP性能曲线图图5-1 KFXRS-18II性能曲线图5.7 蓄热水箱优化设计选型根据上述的工程热水设计思路,需要的热水量为4吨,由于系统用水采用的是不定时供水,保证系统能够供给恒定的水量和水温,系统采用热水机组+保温水箱的系。
