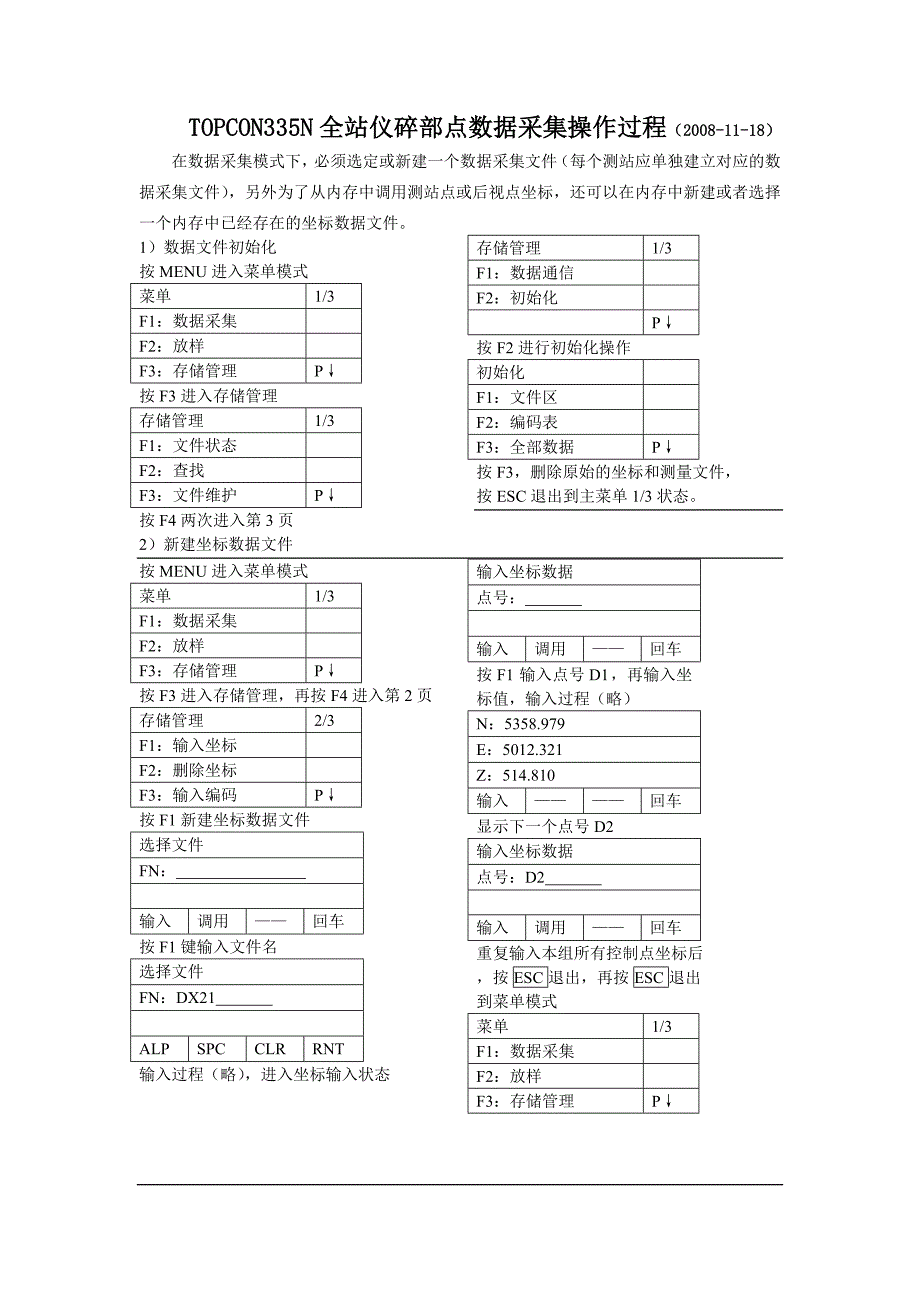

TOPCON335NTOPCON335N 全站仪碎部点数据采集操作过程全站仪碎部点数据采集操作过程（（2008-11-182008-11-18））在数据采集模式下，必须选定或新建一个数据采集文件（每个测站应单独建立对应的数据采集文件） ，另外为了从内存中调用测站点或后视点坐标，还可以在内存中新建或者选择一个内存中已经存在的坐标数据文件 1）数据文件初始化 按 MENU 进入菜单模式菜单1/3F1：数据采集F2：放样F3：存储管理P↓ 按 F3 进入存储管理存储管理1/3F1：文件状态F2：查找F3：文件维护P↓ 按 F4 两次进入第 3 页存储管理1/3F1：数据通信F2：初始化P↓ 按 F2 进行初始化操作初始化F1：文件区F2：编码表F3：全部数据P↓ 按 F3，删除原始的坐标和测量文件， 按 ESC 退出到主菜单 1/3 状态2）新建坐标数据文件按 MENU 进入菜单模式菜单1/3F1：数据采集F2：放样F3：存储管理P↓ 按 F3 进入存储管理，再按 F4 进入第 2 页存储管理2/3F1：输入坐标F2：删除坐标F3：输入编码P↓ 按 F1 新建坐标数据文件选择文件FN： 输入调用——回车按 F1 键输入文件名选择文件FN：DX21 ALPSPCCLRRNT输入过程（略） ，进入坐标输入状态输入坐标数据点号： 输入调用——回车按 F1 输入点号 D1，再输入坐 标值，输入过程（略）N：5358.979E：5012.321Z：514.810输入————回车显示下一个点号 D2输入坐标数据点号：D2 输入调用——回车重复输入本组所有控制点坐标后 ，按 ESC 退出，再按 ESC 退出 到菜单模式菜单1/3F1：数据采集F2：放样F3：存储管理P↓3）碎部点数据采集按 F1，进入数据采集模式（碎部测图）选择文件FN： 输入调用——回车按 F1 输入测量数据文件 DX21选择文件FN：DX21 ALPSPCCLRENT输入结束后显示数据采集1/2F1：测站点输入F2：后视F3：前视/侧视P↓ F4，进入数据采集 1/2 菜单第 2 页数据采集2/2F1：选择文件F2：编码输入F3：设置P↓ 按 F1 选择文件选择文件F1：测量数据 F2：坐标数据按 F2 选择坐标数据选择文件FN： 输入调用——回车输入 DX21 后按 F4，返回到数据采集 2/2数据采集2/2F1：选择文件F2：编码输入F3：设置P↓ F4，进入数据采集菜单第 1 页数据采集1/2F1：测站点输入F2：后视F3：前视/侧视P↓ 按 F1，进入测站点输入状态点号 →标识符：仪高：输入查找记录测站按 F4 输入测站测站点点号： 输入调用坐标回车按 F2 调用，[DX01 ]→ D1D2阅读查找——回车用光标选择测站点点号后 F4N 500.000E 500.000Z 514.810> OK？是否按 F3 选择是点号 D1标识符：仪高：输入查找记录测站用光标移动到仪高栏后， 输入仪器高后显示如下信息点号 D1标识符：仪高：1.530记录？ 是 否按 F3 选择是，记录测站点信息后返 回数据采集菜单 1/2数据采集1/2F1：测站点输入F2：后视F3：前视/侧视P↓ 按 F2 进入后视信息状态后视点 →编码仪高：输入置零测量后视按 F4 选择后视后视点号： 输入调用NE/AZ回车按 F2 调用[DX01 ]D1→ D2 阅读查找——回车按▲上下键选择点号后回车N 499.000E 495.000Z 514.810> OK？是否按 F3 选择是后视点 →编码仪高：输入查找测量后视按 F3 测量进入 仪器操作：瞄准后视控制点后仪器操作：瞄准后视控制点后按 F3 键后视点→KZD10编码仪高：角度斜距坐标—— 按 F3 坐标，返回到数据采集 1/2 菜单 N 499.000E 495.000Z 514.810>OK是否按 F3 选择是后视点→D2编码镜高：记录 是 否用光标移动到镜高栏后输入棱镜高度，再按 F3 记录坐标自动计算点号 D2>覆盖？>是否按 F4，退出到数据采集 1/2 状态数据采集1/2F1：测站点输入F2：后视F3：前视/侧视P↓ 按 F3 进入碎部测量模式点号→编码镜高：输入查找测量同前按 F1 输入点号 B001点号 = B001编码镜高：ALPSPCCLRENT按 F4点号 → 09SB001编码镜高：输入查找测量同前把光标移动到镜高后输入镜高 （镜高在碎部测量时固定为常数） 。
再按 F3 测量键点号 → 09SB001编码镜高：角度斜距坐标偏心按 F3 坐标键N 499.000E 495.000Z 514.810> OK？是否按 F3 是 ，在草图上标记出 B001 点位点号 → 09SB001编码镜高：输入查找记录----按 F3 记录后，自动增加到下一点号 B002点号 → 09SB002编码镜高：输入查找测量同前按 F4 快捷键同前测量N 499.000E 495.000Z 514.810> OK？是否按 F3 是 ，在草图上标记出 B002 点位 该点测量结束后在草图上勾出点 B001 与点 B002 的连线，并注明它是什么地形。
