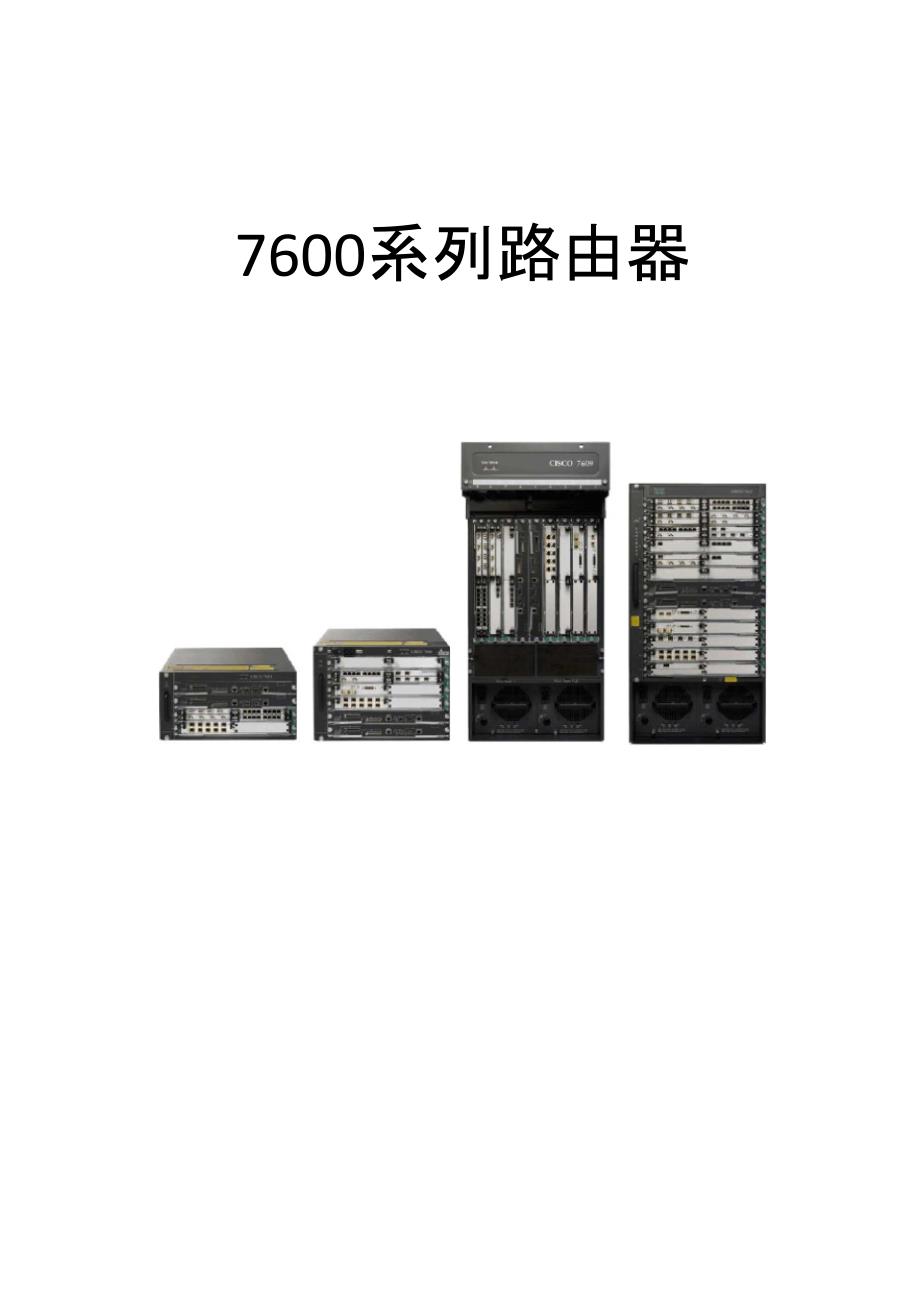

7600系列路由器目录1 术语定义 31.1 背板带宽 31.2 吞吐量 31.3 包转发率 31.4 MSFC 31.5 PFC 31.6 DFC 31.7 NMP 41.8 SMF 42 7600 系列路由器简介 43 产品定位 54 型号比较 55 硬件体系结构 65.1 机箱 65.1.1 7603 65.1.2 7603-S 75.1.3 7604 85.1.4 7606 95.1.5 7606-S 95.1.6 7609 105.1.7 7609-S 115.1.8 7613 125.2 引擎 135.2.1 Supervisor Engine 720 系列引擎 135.2.2 Route Switch Processor 720 系列引擎 205.3 PFC 285.4 线卡 281 术语定义1.1 背板带宽网络设备的背板带宽表示的是网络设备的接口处理器或者接口卡和核心交换引擎之间 的最大吞吐速率一个交换机要达到线速转发的一个背板带宽的标准是＞=2*端口数量*端口带宽1.2 吞吐量网络设备的交换容量表示的是网络设备的交换引擎CPU的转发速率，一般单位用每秒位（bps）来表示 交换容量是否可以达到线速转发到标准是＞=2*端口数量*端口带宽1.3 包转发率网络设备的包转发率表示的是网络设备的转发数据包能力的大小，一般单位用每秒包数（mpps）来表示1.4 MSFCMSFC（multilayer switch feature card,多层交换机特性卡）是一种路由器模块，集成在引擎 上，能够在NMP和PFC的帮助下执行路由选择功能。
MSFC运行路由器IOS，并支持普通路 由器的所有特性1.5 PFCPFC（policy feature cart，策略特性卡）是由NMP控制的一种第三层转发ASIC，能够执行硬 件交换、Qos和ACL检查1.6 DFCDFC（distributed forwarding card，分布式特性卡）即安装卡上的PFC，卡本地执行转发 功能，用于解决引擎处理能力瓶颈提高整机性能1.7 NMPNMP （network management processor,网络管理处理器）维护和控制第二层协议、线 路卡执行系统管理功能1.8 SMFSFM （switch fabric module,交换矩阵模块），256Gbit/s全双工的交叉矩阵2 7600 系列路由器简介Cisco7609 是有着业内先进的硬件体系结构,采用全冗余的设计,具有大容量、全线速 包转发性能的高性能路由器支持丰富的Cisco IOS的特征，支持各种业务速率接口，满足 多业务的接口要求,支持各种智能服务模块,满足多业务智能要求系统性能特性：具有投资保护的前瞻型体系结构，产品生命周期长提供 3、 4、 6、 9、 13 插槽的模块化机箱支持 802.3af POELAN、 WAN、 MAN 集成支持 MPLS具有多种性能选项，如 32Gbit/s、256Gbit/s、720Gbit/s 带宽，15mpps、 30mpps、 210mpps、 400mpps 系统吞吐量分布式CEF体系结构 硬件支持的 IPV6 所有模块均支持热插拔 Cisco 安全解决方案，其中包括高速的入侵检测系统、防火墙、 vpn 和 sslCisco 防火墙服务模块提供极高性能的防火墙和虚拟服务 支持吉比特网络分析模块，用于远程管理和网络监控 支持硬件辅助的 NATNBAR 能够以吉比特的速度支持网络管理和控制高可用性：NSF/SSOHSRP 和 VRRPEtherChannel 链路冗余 Cisco IOS软件冗余 冗余的路由处理引擎 冗余的AC或DC电源 冗余时钟系统 冗余风扇，支持热插拔其实7600系列路由器本质上就是6500系列交换机，只是cisco为其设计了一些专用的 增强路由功能的路由引擎和广域网板卡。
3 产品定位数据中心互联平台服务提供商边缘路由器Wan 汇聚与互联网边缘路由器4 型号比较Models76037603-S760476067606-S76097609-S7613Size4 RU7 inches4 RU7 inches5 RU8.75inches7 RU12.25inches7 RU12.25inches21 RU36.75inches21 RU36.75inches19 RU33.5inchesSlots334669913Performance15Mpps15 Mpps30 Mpps30 Mpps30 Mpps30 Mpps30 Mpps30 MppsBackplane Capacity240Gbps240Gbps320Gbps480 Gbps480 Gbps720 Gbps720 Gbps720GbpsHiumijEn；列>||<||| CISCOHjgh-Dcnthy GE and 1DGE wlin Dstrisuted, ^ine-rs^e Pe rformancsSupErvsor32Sup-srviMjr 7ZQ Rou:e Switch Fro€e5SDr72DIN7500 Parity andpa invesimeni FroisctanACE.lWhlIP5ECSFA, Firawa!. ICS.DoS Prcte-ctionMod u Ib r Lb me F5 rd mFo r WAN b nd k'etrnScared PDrt^dEpt€r55硬件体系结构-GEsnd 1CGE洛itn Ren Q*o S, Dstrodted,Line-raia PerformEince7600系列路由器采用模块化设计，整机由机箱、电源、风扇、引擎、线卡组成 机箱：装载模块，为各个模块提供互联的接口电源：为路由器提供电力，分为直流电源和交流电源两种风扇：产生在机箱内流动的气流为系统提供散热功能引擎：系统的核心，引擎上有MSFC、PFC、NMP、SFM等芯片，同时操作系统和 各种软件也安装在上面，为系统提供控制层面和转发层面线卡：用于连接其它网络设备的板卡。
有多种型号，为系统提供各种类型速率的接 口和多种类型的服务5.1机箱7600系列和6500系列交换机最常见的型号为9插槽型号这是因为如果部署引擎冗余 就需要占用2个插槽，这样3、4、6插槽型号支持的接口就会存在不足的情况影响交换机的 扩展性，13插槽型号1-5号插槽只支持单通道，因此性能没有提高，随着线卡的增多性能 反而有下降所以9插槽机型是部署的最多型号5・1・1 7603Cisco 7603 Chassis FeaturesFour RU (7-inch) compact chassis, up to 11 chassis per 7-foot rack • Two interface slots plus two supervisor-mounted Gigabit Ethernet ports (gigabit interface converters [GBICs])• Network Equipment Building Systems (NEBS) Level 3 compliance• 1+1 route processor protection capability• 1+1 power supply protection option, AC or DC• Single-side connection management for both interface and power terminations• Side-to-side airflowPhysical Specifications• Four-RU (7-inch) chassis• Three-slot chassis (minimum route processor requirement-one Supervisor 2 with MFSC-2)• Dimensions (H x W x D): 7 x 17.37 x 21.75 in., (17.78 x 44.12 x 55.25 cm)• Weight: 27 lb (12.25 kg)• Power requirements: 110 to 240 VAC, -48 to -60 VDC• Mean Time Between Failure (MTBF): seven years for system configuration• Environmental conditions:一 Operating temperature: 32°to 104°F (0°to 40°C)一 Storage temperature: -4°to 149°F (-20°to 65°C)一 Relative humidity, operating: 10 to 85% non-condensing一 Relative humidity, storage: 5 to 95% non-condensing一 Operating altitude: -500 to 6500 ft5.1.2 7603-SCisco 7603-S Chassis Features• Four RU (7-inch) compact chassis, up to 11 chassis per 7-foot rack• Two interface slots plus two supervisor-mounted Gigabit Ethernet ports (gigabit interface converters [GBICs])• Network Equipment Building Standards (NEBS) Level 3 compliance• Route processor protection capability: 1+1• Power supply: 1500W DC• Single-side connection management for both interface and power terminations• Side-to-side airflowFeaturesDescriptionsPhysical specifications4RU (7-in.) 3-slot chassisMetrics (H x W x D): (7 in. x 17.37 in. x 20.3 in.)Weight: 28.8 lb (13.07 kg)Power requirements: -48 to -60 VDCMean time between failure (MTBF): 7 years for system configurationEnvironmental conditionsOperating temperature: 32 。
