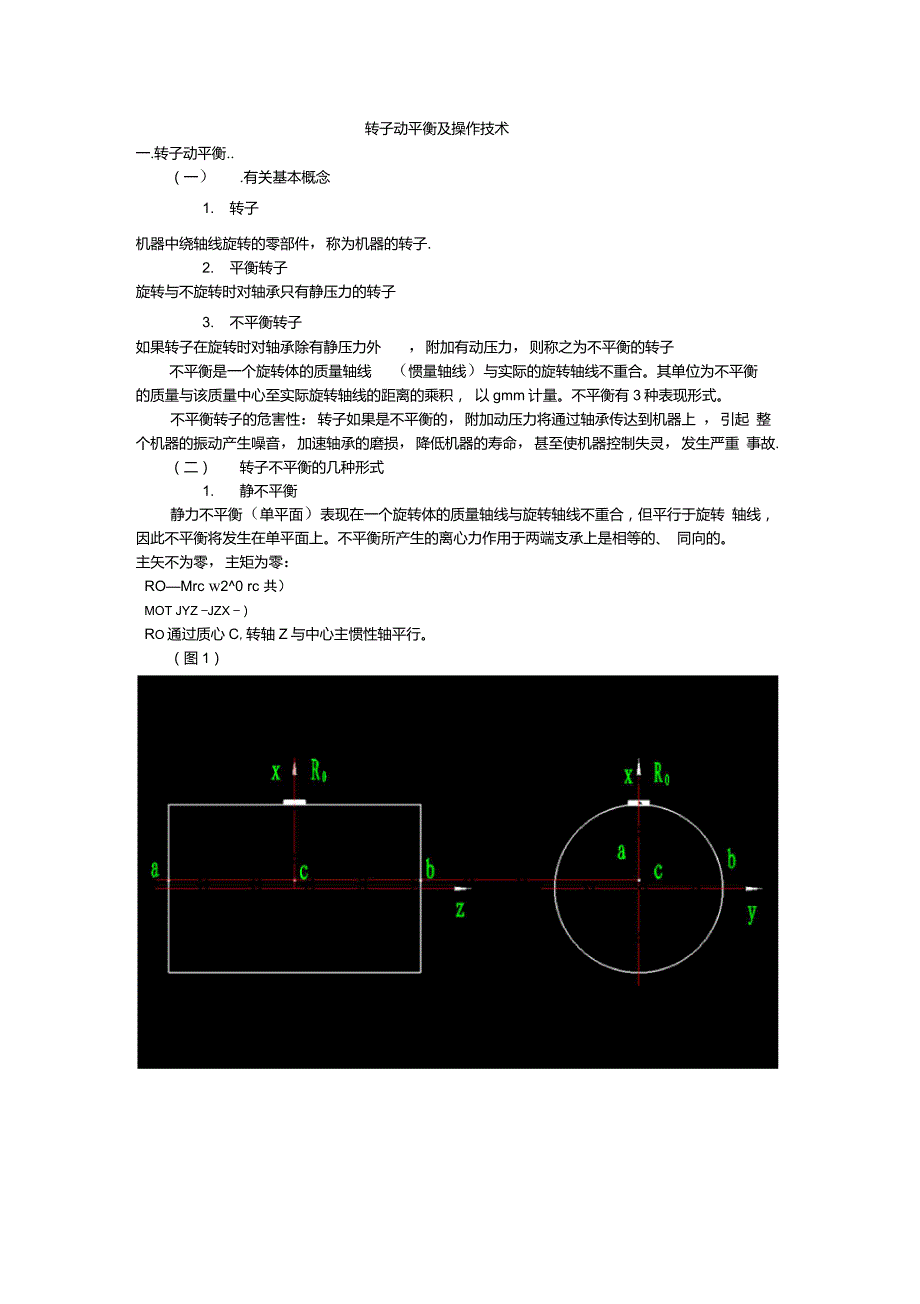

转子动平衡及操作技术一.转子动平衡..（一） .有关基本概念1. 转子机器中绕轴线旋转的零部件，称为机器的转子.2. 平衡转子旋转与不旋转时对轴承只有静压力的转子3. 不平衡转子如果转子在旋转时对轴承除有静压力外 ，附加有动压力，则称之为不平衡的转子不平衡是一个旋转体的质量轴线 （惯量轴线）与实际的旋转轴线不重合其单位为不平衡的质量与该质量中心至实际旋转轴线的距离的乘积， 以gmm计量不平衡有3种表现形式不平衡转子的危害性：转子如果是不平衡的，附加动压力将通过轴承传达到机器上 ，引起 整个机器的振动产生噪音，加速轴承的磨损，降低机器的寿命，甚至使机器控制失灵，发生严重 事故.（二） 转子不平衡的几种形式1. 静不平衡静力不平衡（单平面）表现在一个旋转体的质量轴线与旋转轴线不重合，但平行于旋转 轴线，因此不平衡将发生在单平面上不平衡所产生的离心力作用于两端支承上是相等的、 同向的主矢不为零，主矩为零：RO—Mrc w2^0 rc 共）MOT JYZ —JZX —）RO通过质心C,转轴Z与中心主惯性轴平行图1）2. 准静不平衡主矢和主矩均不为零，但相互垂直R0rc w2^0MOT JYZ TZX TRO不通过质心C,转轴Z与中心主惯性轴相交于某一点。
图2）3. 偶不平衡偶力不平衡 表现在一个旋转体的质量轴线与旋转轴线不重合，但相交于旋转体重心, 不平衡所产生的离心力作用于两端支承是相等而 180°反向的主矢为零，主矩不为零ROT rc TMOM） JXZ 老 JYZ 和（图3）通过加重、去重、调整等方法形成一个平衡合力， 使原来不平衡力与附加的平衡力的矢量和趋于零4. 动不平衡动力不平衡（双平面）表现在一个旋转体的质量轴线与旋转轴线不重合，而且既不平行 也不相交，因此不平衡将发生在两个平面上， 可以认为动力不平衡是静力不平衡和偶力不平衡的组合，不平衡所产生的离心力作用于两端支承，既不相等且向量角度也不相同 主矢和主矩均不为零且既不相交，又不平行ROTMrc 32和 rc 用 M 0^0 JXZ 老 JYZ 和（图4）动平衡就是选择两个平衡操作面， 通过加重、去重、调整等方法形成一个平衡合力和一 个平衡合力矩，使原来不平衡力与附加的平衡力的矢量和趋于零， 也使原来的不平衡力矩与 附加的平衡力矩的合力矩趋于零5•选择静平衡或动平衡的一般原则当转子外径D与长度L满足D/L仝5时，不论其工作转速高低都只需进行静平衡（如果L/l > 2时）当D< I时,n> 1000r/min必须进行动平衡•（特殊要求除外）（三）动平衡机的工作原理把刚性回转体安装在动平衡机的弹性支承上 ，使回转体转动.根据支承的不同情况,（通过回转体的周期性机械振动信号变为电感信号 ）测量出支承的振动和支反力.用分离解算电路，计算出回转体的不平衡量，再对回转体进行加重或去重，直至平衡量达到要求.1.软支承动平衡机的分离解算原理刚性回转体动平衡时，任一校正面的不平衡量都会使左，右二支承同时产生振动，a设校 正面I上的不平衡量 mw在左,右支承处引起的振幅分别用 od_1mr1和0R1mr1表示;校正面n上的不平衡量 m2r2在左 右支承处引起的振幅分别用 a_2mr2和OR2mr2表示.其中为一组与回转体重量，支承位置，校正面位置及回转体惯性矩等有关的动力影响系数 ，在实际操作中，可由试验确定.则左,右支承的振幅 VI，VR与不平衡量 m1r1，m2r2的关系为：VL 一aim1r1+ 0_2m2r2Vr= 0R1m1r1+ aR2m2r2 以下两式可联立解出得：m1r1= 0R2 Vl/?- a_2 Vr/?m2r2= oLlVR/?-aR1 Vl/?式中:△ = 0_1 0R2 —（0.2 0R1由算式可知：只要知道四个影响系数，就可以从测得的支承振幅 VL和VR算出不平衡量mlrl和m2r2,在动平衡机实际操作中 ，无需算出四个动力影响系数 ，只需通过调整电位器W1,W2,W3,W4即可求出 mlrl和m2r2（见DRA 1A）动平衡机操作显示屏示意图 •（图5）DiE-J4I I I I I 讥In 财％0 °铸峰& 0。
小卄匚口 I ］丨1 I 匚口麦藏［I 1 I ］ |離2.硬支承动平衡机的分离解算原理在硬支承动平衡机中，不平衡产生的离心力与支承振幅成正比 ，而且相位相同，因此，对于硬支承动平衡机是通过测量支承反力来确定二校正面上的不平衡量 ，若二校正面上的不平衡量产生的离心力为Fl和FR，则左，右两支承的反力 Nl和NR，则左，右两支承的反力 Nl和NR.可由静力学的方法求出•硬支承平衡机的支承关系式如下 ：⑴ FL=fL+l/B（Af L-CfR）FR=fR-1/B（Af L-CfR）（图6）B(2) FL=fL+l/B(Af L+CfR)FR=fR-1/B(Af L+CfR)(图7)(3) FL=fL-l/B(Af L+CfR) FR=fR+1/B(Af L+CfR)(图 8),(图 9)(4) FL=fL+1/B(Af L-CfR)FR=fR+1/B(Af L-CfR)(图 10)图中的A,B,C为支承和校正面的位置尺寸 •离心力FL和FR仅与支承反力 NL和NR及尺寸A,B,C有关•不同的支承形式只改变支反力的运算符号 ，用传感器测出支反力 NL,使用如软支承平衡机类似的分离解算电路 ，求出离心力FL和FR,再根据回转体的工作角度 3 3算出左,右校正面上的不平衡量 FL/ 3和FR/ 3(1) 〜(4)为通常将不平衡量分解到两个校正面上进行平衡校正的方法 ，而对于直径比(L/D)较小的园盘形回转体，进行两面高精度平衡或检查其单面平衡后的精度 ，或对装配式回转体(如带叶片轴)进行边装配边平衡则可用静 /偶平衡法•3•软支承动平衡机与硬支承动平衡机的比较对比项目软支承平衡机硬支承平衡机不平衡的 检测方式测幅型,通过传感器检测出 与振幅成正比的不平衡量测力型，通过传感器检测出 与离心力成正比的不平衡量支承刚度支承刚度低，与转子 实际的轴承条件不同支承刚度很高，接近于转 子实际的轴承刚度，可使平 衡工况与实际工况相近平衡转速平衡转速超过共振区启动时要求锁紧摆架平衡转速在共振点之前，无需 锁紧装置，可做超速试验平衡机的 调整方式需调整运转，操作次数多，不同类 型的转子有各自的标准转子不需调整运转，在很短的时间内完成 永久式调整平衡精度一般可达 0.5 p(0.5g.mm/kg),以偏心距 表示火敏度时，与转子质量无关，但 转子轻时由于寄生质量，使灵敏度下 降一般可达1.01g.mm/kg )超精度型可达0.05卩，以偏心距表示灵敏度时，与 转子质量成正比，与寄生质量无关适用范围宜用于高速中型，小型转子的平 衡，大批生产的产品宜用于大，中型转子的平衡， 单件或各种批量生产的产品安装地基受外界振动影响小， 对安装地基要求不高受外界振动影响较大，以安装 地基要求很高。
（隔振）（四）动平衡精度1. 动平衡的定义不平衡的转子经过测量其不平衡量和不平衡相位 ，并加以校正以消除其不平衡量，使转子在旋转时，不致产生不平衡离心力的平衡工艺叫做动平衡2. 转子的平衡精度等级（1） 通过实验（工作状态下）,积累资料,对未做规定的某些特殊要求的转子订出 可行的平衡精度规范（2）根据e沪G （递减的常数）分级① e=Upcr/m—转子单位质量的不平衡量，称不平衡率.对静平衡而而言:e —心距.② 为便于读数:G=e w/1000单位由原 卩/s改为mm/s.③ 根据ISO1940标准,G的大小作为精度标号，等级之间公比为2.5,等级分为:G4000,G1600,G630,G250,G100,G40,G16,G6.3,G1,G0.4 共 11 级.（2） ISO1940规定的符号Upcr —许用不平衡量（g.mm）,Upcr=meperEpcr —许用不平衡率或转子偏心距 （g.mm/kg或卩）U—不平衡量（g.mm）Us—静不平衡量（g.mm）Uc—偶不平衡量（g.mm）Umc-最大的偶不平衡量©mm2）Upcr in --分配到校正面I或n的许用不平衡量（g.mm） U3pcrl.n按静不平衡量分配到 I或n的许用不平衡量（g.mm）Ueper I . n --按偶不平衡量分配到校正面i或n的许用不平衡量 （g.mm）m I . n --向校正面简化的转子当量质量 mi +m n =m（kg）m—转子质量（kg）4.影响动平衡精度的因素要使转子的平衡精度很高（即剩余不平衡量很小）就要尽量排除影响不平衡精度的 因素,其中传动方式和传动件的不平衡影响最大 ，其它如转子的轴颈精度，轴承的精度等亦应严格控制.二，动平衡操作技术由于做平衡试验的转子种类繁多，相应的平衡工艺方法，试验装置和校正方法也各不相同 应根据转子结构特点和平衡要求，选择合适的平衡方法，试验装置和校正方法.（一）校正面的选择平衡校正面必须选择垂直于转子轴线的平面（1） 对薄盘状转子（L/D < 5）,因偶不平衡很小，一般只选择一个校正面，称为单面平衡 或称静平衡.（2） 对于长轴类转子（L/D > 5）,必需选择二个或二个以上校正面 ，称双面平衡或多面平衡亦称动平衡.（3） 对于初始不平衡量很大，旋转时振动过大的转子，应先做单面静平衡，且校正面最好选择在重心所在的平面上 ，以防偶不平衡量增大；或选择在重心两侧的两个校正面上校正，或根据要求，选择在靠近重心的平面上校正 ，然后再做动平衡.（4） 曲轴应在专门的曲轴动平衡机上平衡（二）校正方法 转子的不平衡是因其中心主惯性轴与旋转轴线不重合而产生的 .平衡就是改变转子的质量分布 ,使其中心主惯性轴与旋转轴线重合而达到平衡的目的 .当测量出转子不平衡的量值或相位后 ,校正的方法有 :（1） 去重法 —即在重的一方用钻孔 ,磨削,錾削 ,铣削和激光穿孔等方法去除一部分金属 .（2） 加重法 --即在轻的一方用螺钉连接 ,铆接,焊接 ,喷镀金属等方法 ,加上一部分金属 ..（3） 调整法 — 通过拧入或拧出螺钉以改变校正重量半径 ,或在槽内调整二个或二个以上 配重块位置 .（4） 热补偿法—通过对转子局部加热来调整工件装配状态 .（三）硬支承平衡机操作过程简述1. 调整平衡机的两摆架位置 ,将转子两轴承档置于两支承滚轮中 （或 V 型支承中 ）测量 a,b,c 轴向距离 ,选择校正半径 R1,R2.2. 选择相应的支承型式 （必须与实际支承状况相符 ）,选择平衡方式 （动 ,静或静 偶将所测的a,b,c,R1,R2,尺寸数据输入测试箱,输入平衡公差•3. 选择合适的平衡转速 （可开机测试 ,也。
