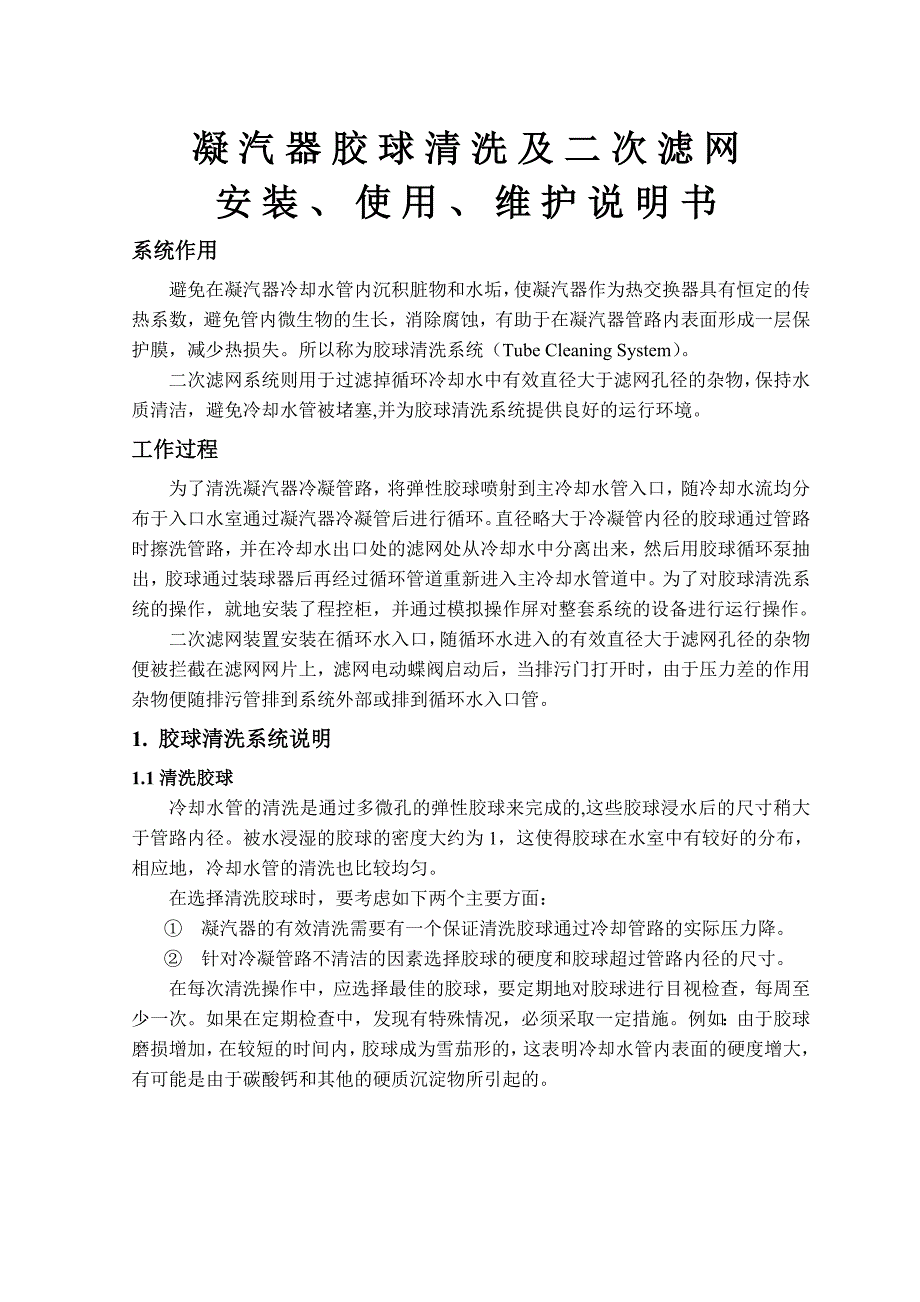

凝凝汽汽器器胶胶球球清清洗洗及及二二次次滤滤网网 安安装装、、使使用用、、维维护护说说明明书书系统作用系统作用避免在凝汽器冷却水管内沉积脏物和水垢，使凝汽器作为热交换器具有恒定的传热系数，避免管内微生物的生长，消除腐蚀，有助于在凝汽器管路内表面形成一层保护膜，减少热损失所以称为胶球清洗系统（Tube Cleaning System） 二次滤网系统则用于过滤掉循环冷却水中有效直径大于滤网孔径的杂物，保持水质清洁，避免冷却水管被堵塞,并为胶球清洗系统提供良好的运行环境工作过程工作过程为了清洗凝汽器冷凝管路，将弹性胶球喷射到主冷却水管入口，随冷却水流均分布于入口水室通过凝汽器冷凝管后进行循环直径略大于冷凝管内径的胶球通过管路时擦洗管路，并在冷却水出口处的滤网处从冷却水中分离出来，然后用胶球循环泵抽出，胶球通过装球器后再经过循环管道重新进入主冷却水管道中为了对胶球清洗系统的操作，就地安装了程控柜，并通过模拟操作屏对整套系统的设备进行运行操作二次滤网装置安装在循环水入口，随循环水进入的有效直径大于滤网孔径的杂物便被拦截在滤网网片上，滤网电动蝶阀启动后，当排污门打开时，由于压力差的作用杂物便随排污管排到系统外部或排到循环水入口管。
1. 胶球清洗系统说明胶球清洗系统说明1.1 清洗胶球清洗胶球冷却水管的清洗是通过多微孔的弹性胶球来完成的,这些胶球浸水后的尺寸稍大于管路内径被水浸湿的胶球的密度大约为 1，这使得胶球在水室中有较好的分布，相应地，冷却水管的清洗也比较均匀在选择清洗胶球时，要考虑如下两个主要方面：①凝汽器的有效清洗需要有一个保证清洗胶球通过冷却管路的实际压力降②针对冷凝管路不清洁的因素选择胶球的硬度和胶球超过管路内径的尺寸在每次清洗操作中，应选择最佳的胶球，要定期地对胶球进行目视检查，每周至少一次如果在定期检查中，发现有特殊情况，必须采取一定措施例如：由于胶球磨损增加，在较短的时间内，胶球成为雪茄形的，这表明冷却水管内表面的硬度增大，有可能是由于碳酸钙和其他的硬质沉淀物所引起的 1 -加入表面粗糙或含金刚砂的特殊清洗胶球，就可以解决这个问题注意：金刚砂胶球的使用，必须由电厂的管理部门，凝结器制造厂和专业的服务部门共同讨论后方可实施1.2 收球网收球网(如图 2)1 收球网2 网片3 网片的轴承和传动机构4 导水板5 胶球出口6 检查孔7 执行器8 差压测量装置接口（Hi） 9 差压测量装置接口（Lo） （图 2）收球网可以把胶球从冷却水流中分离出来。
网片在“运行”位置（胶球循环状态）网片在这个位置下，可将胶球从冷却水流中分离出来并将它们引导至出口管如图 3）（图 3）网片在“反洗”位置（如图 4）网片在这个位置下，冷却水反方向流过网片，并把网片上堆积物冲掉 注意：注意：在这个位置必须停止胶球的循环在这个位置必须停止胶球的循环!974831265↓↓- 2 -1354（图 4）1.3 CCS 差压测量系统差压测量系统 (如图 5)1 差压开关 2 信号管3 隔离阀 差压测量系统（DPMS）是用以监视网片上沉积物多少的，当网片的脏物沉积过多时，网片前后的差压就会变大这是为了避免网片、轴承和执行器受损坏差压开关直接测出滤网的差压值，在运行期间差压值应该在“安全区域”（收球网不大于 7.5Kpa；二次滤网不 （图 5） 大于 15Kpa） 当网片前后的压差大于设定值时，程控柜上的报警灯会闪烁报警，如果系统处于自动状态那么会立即启动反冲洗程序命令。
隔离阀是把 DPMS 与冷却水管切断时用的1.4 胶球循环泵胶球循环泵(如图 6)1 泵的马达2 靠背轮防护罩3 靠背轮4 胶球泵体5 底盘 （图 6）胶球循环装置整套安装在一个底盘上,它包括了所有必须的部件,依次完成胶球的输送、收集、充满、喷出等工作胶球循环泵从含有一定量水的收球网中抽出胶球，并使胶球通过装球器，然后进入主冷却水管线上的喷球器胶球循环泵补偿了凝汽器的压力降和胶球循环管线上的总压降胶球循环泵是单吸悬臂式无堵塞泵，轴承用油脂润滑轴采用旋转机械密封闭式无堵塞的叶轮避免了胶球在胶球循环泵的输送过程中出现“砍”球现象1.5 装球器装球器(如图 7)1 装球器盖2 逆止阀3 胶球入口管4 集球筐5 切换阀6 排气口 312- 3 -7 胶球排出口 （图 7） 8 放水口胶球的处理（装入和替换）通过装球器来完成胶球循环通过装球器的窥视孔来观察。
均匀分布有孔的集球筐和切换阀安装在装球器内只要拧开装球器盖固定螺栓就可以打开，从而可以进行胶球的添加和取出切换 阀是自动地操作的，有以下的运行位置：1、在“运行”位置：在胶球循环期间，水与胶球被水泵打出，通过装球器和集球筐，然后再通过打开的切换阀2、在“收球”位置：这时切换阀是关闭的，胶球被收集在筐内，水则通过筐的孔眼流走，如果胶球循环泵是停运的，胶球入口是打开的，逆止阀将会把胶球堵在集球筐中的1.6 分汇器分汇器分汇器可以将一根循环管分开成两根独立的管，比如在装球器出口一根管路变到两只喷球器的入口管路，那么分汇器可以很好的将此功能实现；同样当把两根再循环管合在一起成为一根再循环管时，比如两个收球口的管路汇集到胶球泵的入口管路时，分汇器扮演了同样的角色 1.7 喷球器喷球器(如图 9)喷球器是把清洗胶球喷射入冷却水管线的入口，为了获得良好的胶球分配，喷球器的端部应正对冷却水流，这样胶球可以均匀的分布于水室之中，以保证每一个冷却管都有近似相等清洗的机会和频率1.8 阀门阀门球阀安装在两个收球口处是为了隔绝单侧收球网之用，安装于喷球器的入口也是同样的道理还有方便各自的检修。
装球器出入口管接头上的，为了防止胶球流通的紊乱，这些胶球阀门在开的位置能通过全流量配合泵的入口的球阀，可以隔离泵和装球器以方便装取胶球和临时检修设备在需要的情况下，可以使用排水阀和排气阀，将装球器彻底排气和放水 4 -1.9 控制系统控制系统程序控制系统主要用于监测和控制胶球清洗系统及二次滤网系统的运行设备包括包括程序程控柜、差压测量系统、压力表计等系统功能如下：1、监控方式手动运行方式和自动运行方式，通过切换开关控制切换2、监控手段采用时序控制与压差检测控制相结合的方式当系统自动运行时，正常情况，按照生产工艺流程所要求的程序进行周期性的定时清洗、转网排污；而当收球网、二次滤网的网面上下两侧压差超过一定的限值时，则按照紧急处理程序进行处理，以保证冷却水系统的通流3、状态显示及报警功能运行状态指示灯包括“清洗”、 “排污”指示；有每个收球网差压高、二次滤网差压高报警2. 二次滤网系统说明二次滤网系统说明2.1 简述简述二次滤网是凝汽器循环冷却水系统的二次净化设备安装在凝汽器冷却水进口管处，对进入凝汽器的循环冷却水进行过滤净化除掉可能堵塞冷凝管的杂质污物，改善冷凝器工作条件，以保证凝汽器的安全运行。
同时也是保证胶球清洗装置正常投运，提高收球率的不可缺少的设备二次滤网的形式为内旋负压反冲式，它具有设计合理、结构紧凑、水阻小、排污效果好、布置方式灵活等特点二次滤网可立式安装和卧式安装本套装置设计为立式安装3．胶球清洗及二次滤网设备的安装．胶球清洗及二次滤网设备的安装3.1 概述概述胶球清洗系统的全部安装必须按照以下的安装施工程序进行：①拆除部件的运输包装；②对部件的完整性进行检查；③将部件运到安装现场；④部件进行安装；⑤部件安装后的保护一般来说，在发货时差压测量系统没有安装在相应的部件上应该予以组装好并在试运前完成安装工作3.2 准备工作准备工作① 安装现场应具备最大起重为3000kg 的起重设备起吊应遵照有关规程规定； - 5 -安装现场已具备电源和水源凝汽器已经安装完毕所需安装工具和材料已经具备各部件的混凝土基础都已浇筑好并合格；② 施工人员对保证人身和设备安全的有关规章制度均应遵照执行；③ 凝汽器水室的四角应以铜板衬成圆角，以消除直角涡流区水室隔板与端盖④ 结合严密无串缝，水室无可能积球的窄缝；⑤ 冷却管每种规格的管径均匀一致，管内无阻碍胶球通过的杂物管板若涂刷环氧树脂等涂料，严防因此缩小冷却管口径。
胀管时，管口伸出管板长度不宜超过 2.5mm；⑥ 若对老机组进行胶洗改造，则要求对凝汽器管束进行清洗，以保证凝汽器管束无堵塞，无结垢，水室中的垢片、锈片及杂物通水前必须清理干净；⑦ 凝汽器水室中除循环水管进、出口外，其它通往外部的管口均加装孔径为7mm 的网罩，循环水管中的垢片、锈片及杂物通水前必须清理干净3.3 安装的设备（部件）：安装的设备（部件）：①收球网；②胶球循环泵；③装球器；④胶球循环管道；⑤喷球器、分汇器及手动阀门；⑥二次滤网；⑦排污阀门及管道；⑧程控柜及差压测量系统3.3.1 收球网的安装：收球网的安装：① 收球网安装在凝汽器出口主冷却水管道上，DB 系列收球网建议立式安装，RZ 系列收球网立式或卧式安装均可在卧式安装时应有合格的基础以承受收球网的荷重无论立式或卧式安装都应使收球网的方位便于操作、检修两根胶球引出管应阻力相等在卧式安装时，两根胶球引出管在收球网的侧面；② 法兰密封表面应清洗干净，安放密封垫（橡胶板） 螺栓、螺母及垫圈放置好并拧紧（螺栓上应稍抹一些油脂） ；③ 安装后，对网板进行调整，使其在规定的角度内转动自如；④ 封闭好各小口径的管口，以防掉进杂物连接管道时再打开。
3.3.2 胶球循环泵的安装：胶球循环泵的安装：①目视检查泵与电机在运输中无损坏；②清扫基础的地脚螺栓孔；- 6 -③标明基座中心线泵中心线标高应低于收球网胶球引出管的标高；④吊起胶球循环泵，把地角螺栓穿如泵的台板孔中悬挂，然后就位在基础上，使地角螺栓放入基础孔中自由地悬挂着，这样可以在二次灌浆后稍微移动一下；⑤用垫铁调整好泵的中心线标高；⑥进行地脚螺栓二次灌装，待水泥变硬后紧固地脚螺栓应保证水泵已处在正确的位置上最后再用灰浆将基础抹光；⑦装好后的泵，应转动灵活泵的出入口法兰要封闭好，以防杂物掉进泵内待安装管道时再开封3.3.3 装球器的安装：装球器的安装：① 检查装球器在运输中有无损坏，特别是窥视玻璃；② 清扫基础的地脚螺栓孔；③ 吊起装球器，把地脚螺栓穿如底板螺孔中悬挂然后，将装球器就位在基础上，使地脚螺栓置与基础孔中心自由悬挂； ④ 用垫铁将装球器的方位和标高调整好；⑤ 进行地脚螺栓二次灌装，待水泥变硬后紧固地脚螺栓最后再用灰浆将基础抹平；⑥ 将装球器的出入口法兰要封闭好，以防杂物掉进内部待安装管道时再开封3.3.4 胶球循环管道的安装：胶球循环管道的安装：① 将喷球器、分汇器、法兰盘、热压弯头、阀门、螺栓、垫圈、螺帽及密封垫（橡胶板）准备好。
螺栓的螺纹部分抹上黑铅粉或一些油脂；② 在安装时，注意喷球器的出口正对着冷却水流方向见；③ 应保证管道的名义尺寸，在任何名义下都不应小于规定的尺寸（直径） ； ④ 为了保证管道能安全放水，管道安装中必须有大约 1%的斜度；⑤ 在各个法兰连接时，不应有附加的应力在管道焊接时，也不应有强拉硬扯的焊。
