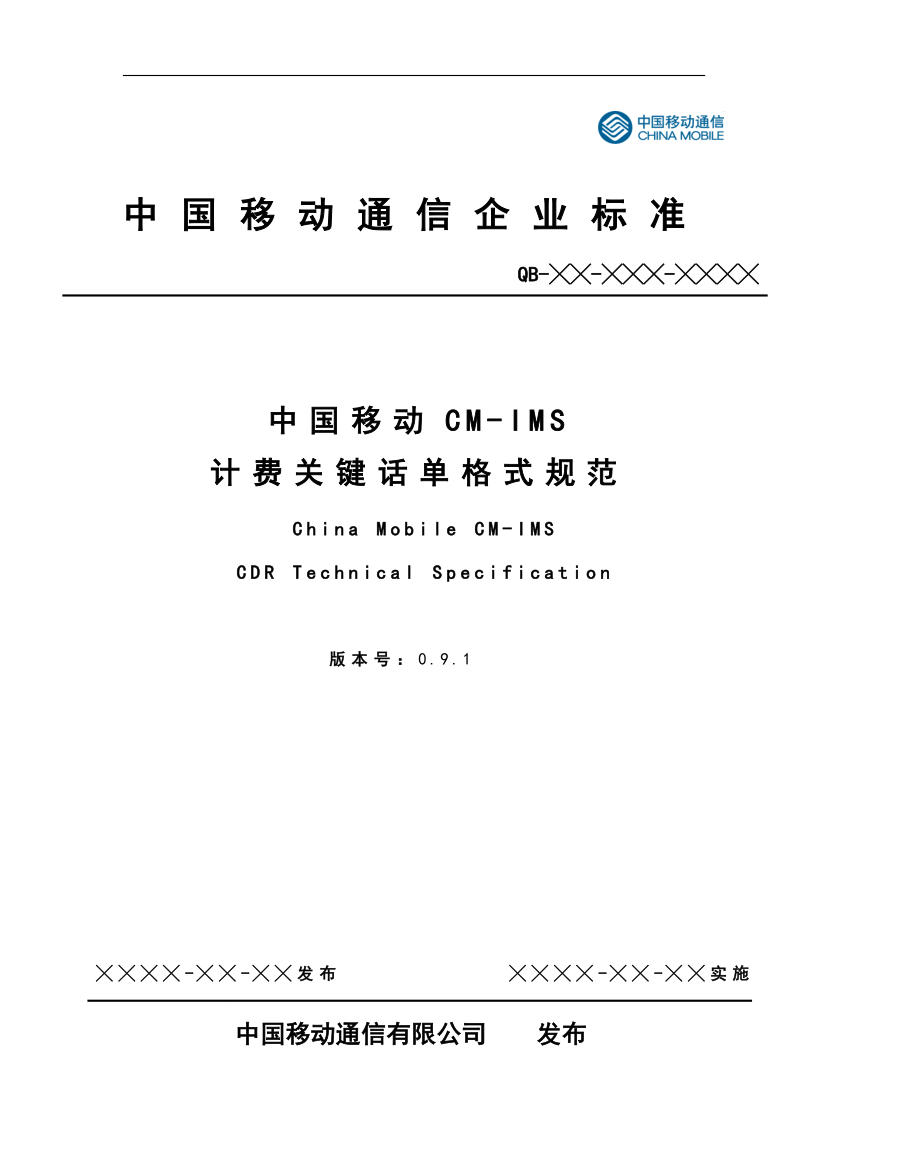

QB-╳╳-╳╳╳-╳╳╳╳中国移动通信企业标准QB-╳╳-╳╳╳-╳╳╳╳中国移动CM-IMS计费关键话单格式规范China Mobile CM-IMSCDR Technical Specification 版本号：0.9.1╳╳╳╳-╳╳-╳╳实施╳╳╳╳-╳╳-╳╳发布中国移动通信有限公司 发布目 录1. 范围 12. 规范性引用文件 13. 术语、定义和缩略语 24. IMS计费架构 35. ASN.1编码 45.1. ASN.1编码概述 45.2. ASN.1编码格式 45.2.1. 标识符的编码规则 45.2.2. 长度的编码规则 65.2.3. 内容的编码规则 65.2.4. 结束符的编码规则 86. 话单文件结构 87. 话单内容说明 107.1. 概述 107.2. 计费原则 117.2.1话单适用范围 117.2.2用户标识 117.2.3补充业务计费 127.2.4漫游计费 127.2.5话单查重 127.3. AS 话单格式 137.4. S-CSCF话单格式 197.5. P-CSCF话单格式 257.6. MGCF/VIG话单格式 308. 话单ASN.1定义 359. 自定义AVP 469.1. Call-Description AVP 469.2. Service-Identity AVP 469.2.1. MMTel业务编号 469.2.2. Centrex业务编号 489.2.3. 彩铃业务编号 499.2.4. 话务台业务编号 499.2.5. 点击拨号&点击会议业务编号 509.3. Online-Charging-Flag AVP 509.4. Group-Number AVP 509.5. Short-Number AVP 519.6. Subscriber-Identity AVP 519.7. Calling-Party-Subgroup-Number AVP 519.8. Called-Party-Subgroup-Number AVP 5110. 编制历史 51前 言本标准依据ITU-T和3GPP制定的相关标准，结合有关国内标准和中国移动其它企业标准，基于中国移动CM-IMS总体技术要求和实际需求而拟定，充分考虑了网络的平滑演进能力，为中国移动CM-IMS商用初期的网络建设和运行维护提供技术依据。
本标准主要包括以下几方面内容：计费架构、ASN.1编码、关键话单格式等本标准由中国移动通信集团公司业务支撑系统部提出，集团公司技术部归口本标准由标准归口部门负责解释本标准起草单位：中国移动通信研究院本标准主要起草人：陈艾、刘昶、袁向阳、安宁、赵婷II1. 范围本标准规定了IMS网元计费关键话单的格式，为中国移动引入IMS提供技术依据，供中国移动内部和厂商共同使用；适用于CM-IMS商用初期计费的网络建设和运行维护2. 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本标准表2-1序号标准编号标准名称发布单位[1]QB-xx-xxx-xxxx《中国移动CM-IMS计费总体技术要求》中国移动通信有限公司[2]QB-xx-xxx-xxxx《中国移动CM-IMS统一Centrex业务总体技术要求》中国移动通信有限公司[3]QB-xx-xxx-xxxx《中国移动CM-IMS统一Centrex业务规范》中国移动通信有限公司[4]QB-xx-xxx-xxxx《中国移动CM-IMS测试规范_统一Centrex业务分册》中国移动通信有限公司[5]QB-xx-xxx-xxxx《中国移动CM-IMS个人多媒体彩铃业务总体技术要求》中国移动通信有限公司[6]QB-xx-xxx-xxxx《中国移动CM-IMS个人多媒体彩铃业务规范》中国移动通信有限公司[7]QB-xx-xxx-xxxx《中国移动CM-IMS测试规范_个人多媒体彩铃业务分册》中国移动通信有限公司[8]QB-xx-xxx-xxxx《中国移动CM-IMS多媒体及补充业务总体技术要求》中国移动通信有限公司[9]QB-xx-xxx-xxxx《中国移动CM-IMS多媒体及补充业务规范》中国移动通信有限公司[10]QB-xx-xxx-xxxx《中国移动CM-IMS测试规范_多媒体及补充业务分册》中国移动通信有限公司[11]TS 23.228 v7.0.0IP Multimedia subsystem (IMS)3GPP[12]TS 24.229 V7.0.0IP Multimedia Call Control Protocol based on SIP and SDP3GPP[13]TS 32.240 V7.0.0Charging management;Charging architecture and principles3GPP[14]TS 32.260 V7.0.0Charging management;IP Multimedia Subsystem (IMS) charging3GPP[15] TS 32.299 V7.0.0Charging management;Diameter charging applications3GPP[16] TS 29.213 V7.0.0Policy and charging control signalling flows and Quality of Service (QoS) parameter mapping3GPP[17] TS 29.214 V7.0.0Policy and charging control over Rx reference point3GPP[18] RFC 4005Diameter Network Access Server ApplicationIETF[19] RFC 4006Diameter Credit-Control ApplicationIETF3. 术语、定义和缩略语下列术语、定义和缩略语适用于本标准：表3-1词语英文中文ACAACcounting Answer计费回答ACRACcounting Request计费请求ASApplication Server应用服务器AVPAttribute Value Pair属性值对ASN.1Abstract Syntax Notation One抽象语法标记BGCFBreakout Gateway Control Function边界网关控制功能CCFCharging Collection Function计费采集功能CDFCharging Data Function计费数据功能CDRCharging Data Record计费数据记录CGCharging Gateway计费网关CGFCharging Gateway Function计费网关功能CTFCharging Trigger Function计费触发功能GCIDGPRS Charging IdentifierGPRS计费标识符GGSNGateway GPRS Support NodeGPRS网关支持节点ICIDIMS Charging IdentifierIMS计费标识I-CSCFInterrogating-CSCF查询会话控制功能IMPIIP Multimedia Private Identity私有用户标识IMPUIP Multimedia Public Identity公有用户标识IMSIP Multimedia Core Network SubsystemIP多媒体子系统IMS-GWFIMS Gateway FunctionIMS 网关功能IOIInteroperator Identifier跨运营商标识MGCFMedia Gateway Control Function媒体网关控制功能MRFCMultimedia Resource Function Controller媒体资源控制功能OCSOnline Charging System计费系统PCEFPolicy and Charging Enforcement Function策略和计费执行功能P-CSCFProxy-CSCF代理会话控制功能PCRFPolicy Control and Charging Rules Fuction策略控制和计费规则功能SBCSession Border Controller边界控制功能S-CSCFServing-CSCF服务会话控制功能SDPSession Description Protocol会话描述协议SGSNServing GPRS Support NodeGPRS服务支持节点SIPSession Initiation Protocol会话初始协议WLANWireless Local Area Networks无线局域网络4. IMS计费架构Billing DomainONLINECHARGINGOFFLINECHARGINGWLANBGCFMGCFMRFCSIP ASPCRFAFCDFCS-NESGSNCGFP-CSCFI-CSCFS-CSCFService-NEGGSNPCEF图1 IMS公共计费架构IMS作为在UMTS网络中叠加在分组域以及其它IP网络之上的子系统，主要提供会话控制层面的计费。
IMS网络能够支持离线计费和计费两种方式的计费架构CM-IMS商用初期主要针对IMS离线计费，本标准对参与CM-IMS离线计费的各网元（经过计费网关处理）产生的话单格式进行规范5. ASN.1编码5.1. ASN.1编码概述ASN.1是“Abstract Syntax Notation One”的缩写ASN.1可以被看作一种高层协议描述语言，由于它可以用来清晰地描述复杂的数据结构，因而被广泛的作为应用层协议语法的标准ASN.1给协议设计者提供了一些简单的数据类型，如整型(Integer)、布尔型(Boolean)以及字节串(Octet string)等，以这些简单类型为基础，协议的设计者就可以构造出更复杂的数据类型通过唯一的“标识符（Tag）”可以很容。
