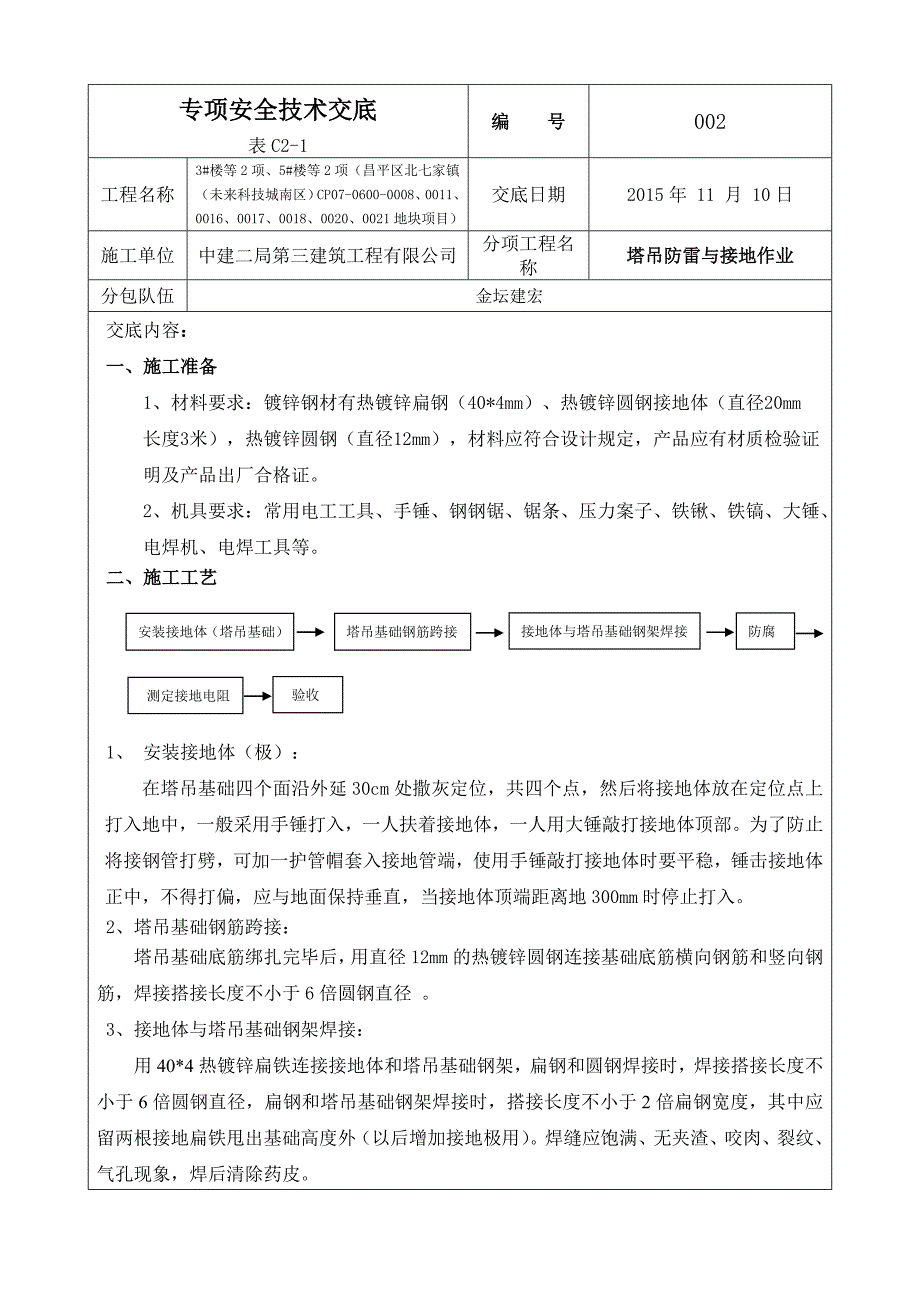

专项安全技术交底表C2-1编 号002工程名称3#楼等2项、5#楼等2项（昌平区北七家镇（未来科技城南区）CP07-0600-0008、0011、0016、0017、0018、0020、0021地块项目）交底日期2015年 11 月 10日施工单位中建二局第三建筑工程有限公司分项工程名称塔吊防雷与接地作业分包队伍金坛建宏交底内容：一、施工准备 1、材料要求：镀锌钢材有热镀锌扁钢（40*4mm）、热镀锌圆钢接地体（直径20mm 长度3米），热镀锌圆钢（直径12mm），材料应符合设计规定，产品应有材质检验证 明及产品出厂合格证 2、机具要求：常用电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、 电焊机、电焊工具等二、施工工艺防腐接地体与塔吊基础钢架焊接塔吊基础钢筋跨接安装接地体（塔吊基础） 验收 测定接地电阻 1、 安装接地体（极）： 在塔吊基础四个面沿外延30cm处撒灰定位，共四个点，然后将接地体放在定位点上打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部为了防止将接钢管打劈，可加一护管帽套入接地管端，使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地300mm时停止打入。
2、塔吊基础钢筋跨接：塔吊基础底筋绑扎完毕后，用直径12mm的热镀锌圆钢连接基础底筋横向钢筋和竖向钢筋，焊接搭接长度不小于6倍圆钢直径 3、接地体与塔吊基础钢架焊接：用40*4热镀锌扁铁连接接地体和塔吊基础钢架，扁钢和圆钢焊接时，焊接搭接长度不小于6倍圆钢直径，扁钢和塔吊基础钢架焊接时，搭接长度不小于2倍扁钢宽度，其中应留两根接地扁铁甩出基础高度外（以后增加接地极用）焊缝应饱满、无夹渣、咬肉、裂纹、气孔现象，焊后清除药皮 4、防腐： 焊接完毕后，圆钢接地体和扁铁焊接处涂刷防锈漆，埋入混凝土内的焊接处不要涂刷防锈漆 5、测定接地电阻： 塔吊接地电阻应不大于，采用ZC-8接地电阻测试仪测量电阻方法如下： 1）沿被测接地极E，将电位探测针P和电流探测针依直线彼此相距20米垂直插入地中（深400mm）电探测位针P要插在接地极E和电流探测针C之间 2）用仪表所附的导线分别将E1、P1、C1连接到接地摇表上相应的端子E、P、C上 3）将接地摇表指针调到中心线上 4）将倍率标度置于最大倍数，以120转/分钟摇动发电机手柄，同时旋动测量标度盘并调整测量标度盘使指针指到中心线上此时测量标度盘上读数乘以倍率标度得出的接地电阻再乘以季节系数，所得结果即为实测接地电阻值。
季节系数见下表：1、 2月：1.05：3月：1 ； 4月：1.6；5月：1.9 ；6月：2 ；7月：2.2 ；8月：2.55 ；9月：1.6 ； 10、11月：1.55 ；12月：1.35 5、测定合格后即可使用三、质量要求： 1、材料质量符合设计要求，接地电阻值符合设计要求2、扁钢的搭接长度应为其宽度的二倍以上，三面施焊圆钢的搭接长度为其直径的６倍，双面施焊，焊口清除焊药3、圆钢与扁钢搭接时，其搭接长度为钢直径的６倍4、焊口、焊面仔细检查，不得有夹渣、咬肉、裂纹、气孔和药皮处理干净四、特别提醒：现场8个塔吊中1#、4#、5#塔吊为独立基础，不与基础筏板相连，塔吊基础接地按上述施工工艺做即可2#、3#、6#、7#、8#塔吊基础和基础筏板相连，塔吊接地按上述工艺完成后，塔吊基础钢架需和基础筏板底筋相连，具体做法和上述施工工艺第三条（接地体与塔吊基础钢架焊接）一样，只不过接地体为底板钢筋五、职业健康健康安全环境保护1、进行接地装置施工时，位于较深的基坑应注意高空坠物2、进行电焊作业时，电焊机应符合相关规定并使用专用闸箱必须做到持证上岗，施工前清理易燃易爆物品，设专人看火及灭火器具3、进行接地装置施工时，位于较深的基坑应注意高空坠物。
4、进行电焊作业时，相应设备必须完好，电焊工必须配戴好防护用具，操作人员必须持证上岗并配备灭火器具 交底人签名 职务工长 2015年10月19日接受交底人签名三.质量要求： 1、材料质量符合设计要求，接地电阻值符合设计要求2、扁钢的搭接长度应为其宽度的二倍以上，三面施焊圆钢的搭接长度为其直径的６倍，双面施焊，焊口清除焊药3、圆钢与扁钢搭接时，其搭接长度为钢直径的６倍4、焊口、焊面仔细检查，不得有夹渣、咬肉、裂纹、气孔和药皮处理干净1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上安全技术交底表C2-1编 号工程名称交底日期年 月 日施工单位分项工程名称冬季施工用电作业交底提要交底内容：1. 作业人员必须是经过专业安全技术培训和考试合格，取得特种作业操作证的电工并持证上岗在有效期内）；2.作业人员必须经过入场安全教育，考核合格后才能上岗作业；3.施工现场作业时必须一人作业，一人监护，作业人员穿绝缘鞋，停电验电后挂临电检修标识牌再作业；4.进入施工现场必须戴好合格的安全帽，系紧下颚带，锁好带扣，高处作业必须系好合格的安全带，系挂牢固，高挂低用；5.进入施工现场禁止吸烟，禁止酒后作业，禁止追逐打闹，禁止窜岗，禁止操作与自己无关的机械临电设备，严格遵守各项安全操作规程和劳动纪律；6.进入作业地点时，先检查、熟悉作业环境。
若发现不安全因素、隐患，必须及时向有关部门汇报，并立即整改，确认安全后再进行施工作业对施工过程中发现危及人身安全的隐患，应立即停止作业，及时要求有关部门处理解决现场所有安全防护设施和安全标志等，严禁私自移动和拆除，如需暂时移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕（包括中途休息）后立即复原；7.每天应注意收听天气预报，随时掌握天气变化信息，做好防大风雪的准备工作；8.在冬季前对现场供电线路，设备等进行全面检查，对线路老化，安装不良，瓷瓶裂纹，绝缘降低及漏电等问题及部件必须及时整改，更换；9.现场的配电箱、开关箱、照明电路、灯具等统一检查发现漏电破损，老化等及时检修更换；审核人交底人接受交底人1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上安全技术交底表C2-1编 号工程名称交底日期年 月 日施工单位分项工程名称冬季施工用电作业交底提要10.现场脚手架，外用电梯，塔吊等均应设置避雷措施，其防雷接地阻值不能大于4欧，并要在冬季前检查摇测；11.严禁在大风雪天气进行室外露天电工作业；12.对于所有露天放置的机电设备，大风雪前必须切断电源锁好配电箱；13.大风雪前必须及时将露天放置的配电箱，开关箱，电焊机，切割机，钢筋加工机械等设置防风雪防潮设施，防止雪水进入箱内、电器设备内，造成危险。
食堂用电设备、生活区、办公区线路及用电设备也应做好防雪防潮工作；14.雪后应立即对所有电器设备、线路进行全面检查，发现问题立即处理配电箱、电器设备等，应停电后处理潮湿的部位，使其干燥恢复绝缘后，经摇测绝缘电阻到达合格之后再送电作业；15.生活区、办公区冬季前必须重新计算用电负荷，发现用电负荷超过供电线路容量时，必须采取可靠有效措施，防止发生火灾，以保证供电线路安全；16.每天对办公区、生活区进行检查，加强管理，严格执行安全用电、取暖、制度，严禁乱拉电线，要求做到人走关灯、关电热器及一切用电设备；17.大风雪后，对线路进行检查加固，防风，防砸，防碾压，防止因结冰而造成断线停电及触电事故 审核人交底人接受交底人1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上安全技术交底表C2-1编 号工程名称交底日期年 月 日施工单位分项工程名称一级(A)配电柜安装作业交底提要交底内容：一、 配电室安装要求：1.配电室的顶棚距地面高度不低于3米，配电装置顶端距顶棚不小于0.5米；2.配电室应能自然通风，并采取防雨雪和小动物侵入等措施；3.配电室的门窗向外开，并配锁；4.配电室建筑物、构筑物的耐火等级不低于三级并设置可扑灭电气火灾的灭火器和砂箱，门前应有安全通道；5.配电柜安装保证1.5米宽的安全操作通道，铺设绝缘橡胶板。
柜体安装要垂直，柜面整齐、平稳底座与柜体固定牢固；6.底座槽钢与重复接地连接可靠，重复接地与柜体保护零线做电气连接；7.配电柜按顺序编号，柜内开关按系统图接线，并标明开关用途、路别二、电缆敷设：1.由配电室一级柜至二级配电箱的电缆采用直接埋地，埋地深度不小于0.7米，电缆周围铺50mm厚的细砂，上面盖红砖保护，然后回填夯实室内设电缆沟，宽度为0.35米，深度为0.6米侧面抹灰防水，电缆出入穿管保护，电缆铺设后用棉纱堵好，将管口封闭，防水，防动物进入电缆沟、配电室；2.电缆终端接线端子，按规格大小选择接线端子（鼻子）压接牢固，电缆线相序用相色带缠绕整齐，电缆垂直固定在支架上电缆按路别标明去向及用途三、接地装置要求：1.现场采用TN—S 接零保护系统；2.配电室内作一组重复接地装置接地体选用G50镀锌钢管，长度每根2.5米，接地连接线为40*4镀锌匾钢，每三根为一组，一字形排列，间距5米，埋于自然地面负0.8米连接采用焊接，搭接长度不小于连接体宽度的二倍以上，三面施焊，焊接后用沥青做防腐处理，（具体做法可绘制示意图）；审核人交底人接受交底人1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。
安全技术交底表C2-1编 号工程名称交底日期年 月 日施工单位分项工程名称一级(A)配电柜安装作业交底提要交底内容：3.重复接地的接地电阻值小于等于10欧；4.接地装置与配电柜内的零线端子板连接采用M10镀锌螺丝加弹簧垫压接可靠四、安全注意事项：1.电工作业必须做到持证上岗，穿戴好相应的劳保用品；2.严禁酒后上班作业工作中不准打闹、开玩笑；3.操作中听从指挥，精力集中，防止配电柜倾斜伤人；4.使用喷火灯或电炉，要办理用火证，注意与操作人员保持安全距离，周边不得堆放易燃易爆物品，并且有防火措施；5.设备安装。
