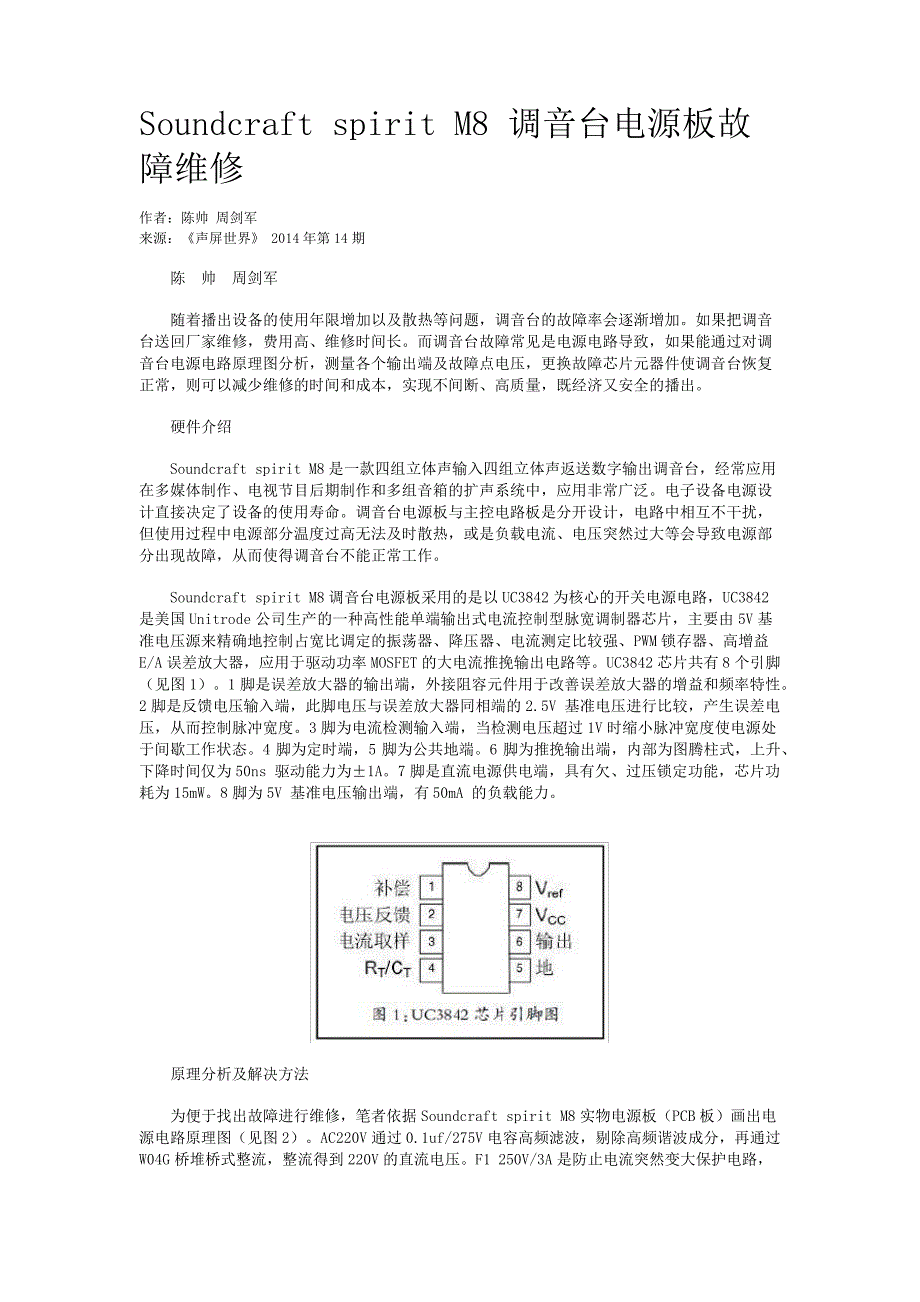

Soundcraft spirit M8 调音台电源板故障维修 作者：陈帅 周剑军 来源：《声屏世界》 2014 年第 14 期 陈 帅 周剑军 随着播出设备的使用年限增加以及散热等问题，调音台的故障率会逐渐增加如果把调音台送回厂家维修，费用高、维修时间长而调音台故障常见是电源电路导致，如果能通过对调音台电源电路原理图分析，测量各个输出端及故障点电压，更换故障芯片元器件使调音台恢复正常，则可以减少维修的时间和成本，实现不间断、高质量，既经济又安全的播出 硬件介绍 Soundcraft spirit M8 是一款四组立体声输入四组立体声返送数字输出调音台，经常应用在多媒体制作、电视节目后期制作和多组音箱的扩声系统中，应用非常广泛电子设备电源设计直接决定了设备的使用寿命调音台电源板与主控电路板是分开设计，电路中相互不干扰，但使用过程中电源部分温度过高无法及时散热，或是负载电流、电压突然过大等会导致电源部分出现故障，从而使得调音台不能正常工作 Soundcraft spirit M8 调音台电源板采用的是以 UC3842 为核心的开关电源电路，UC3842是美国 Unitrode 公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片，主要由 5V 基准电压源来精确地控制占宽比调定的振荡器、降压器、电流测定比较强、PWM 锁存器、高增益E/A 误差放大器，应用于驱动功率 MOSFET 的大电流推挽输出电路等。
UC3842 芯片共有 8 个引脚（见图 1）1 脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性2 脚是反馈电压输入端，此脚电压与误差放大器同相端的 2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度3 脚为电流检测输入端，当检测电压超过 1V 时缩小脉冲宽度使电源处于间歇工作状态4 脚为定时端，5 脚为公共地端6 脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为 50ns 驱动能力为±1A7 脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为 15mW8 脚为 5V 基准电压输出端，有 50mA 的负载能力 原理分析及解决方法 为便于找出故障进行维修，笔者依据 Soundcraft spirit M8 实物电源板（PCB 板）画出电源电路原理图（见图 2）AC220V 通过 0.1uf/275V 电容高频滤波，剔除高频谐波成分，再通过W04G 桥堆桥式整流，整流得到 220V 的直流电压F1 250V/3A 是防止电流突然变大保护电路， NTC10 起到温度保护的作用UC3842 启动电压为 16V-40V，电源通过启动电阻 R1 提供电流给电容 C4 充电，当 C4 电压达到 UC3842 的启动电压门槛值 16V 时，UC3842 开始工作并提供驱动脉冲，由 6 脚输出推动开关管 Q16N69A 工作，输出信号为高低电压脉冲。
高电压脉冲期间，场效应管导通，电流通过变压器原边，同时把能量储存在变压器中当 6 脚输出的高电平脉冲结束时，场效应管截止根据楞次定律，变压器原边维持电流不变，产生下正上负的感生电动势，此时副边各路二极管导通，向外提供能量同时反馈线圈向 UC3842 供电如果 UC3842 7 脚电压较小，全部供电工作可由 R1 降压后来完成D3、D4、R7、C10 以及 D5、R9、R10、R11、R12构成开关管保护电路，消除由变压器漏感产生的反峰电压，从而使开关工作电压不至于太高而毁坏 将故障调音台接上外电 AC220V，测量其电源板输出端，电压均为 0V，确定电源板故障先检测开关管 Q1，无短路且对地限流保护电阻无开路，说明 Q1 工作正常再测量 UC3842 7 脚供电电压为 16V 亦为正常电压若没有电压，检测启动电阻或是启动电路；若电压高则换 7 脚对地滤波电容 100uf/50V关机测 300V 电压不消失，故障点为 UC3842 未启振，再检查 UC3842 1、2 脚外围电阻、电位器阻值均为标称值考虑更换 UC3842，更换芯片后测量末端输出，电压正常，故障解决开关管 Q1 的保护二极管 D5 也容易被击穿而常为故障点。
（作者单位：江西广播电视台） 。
