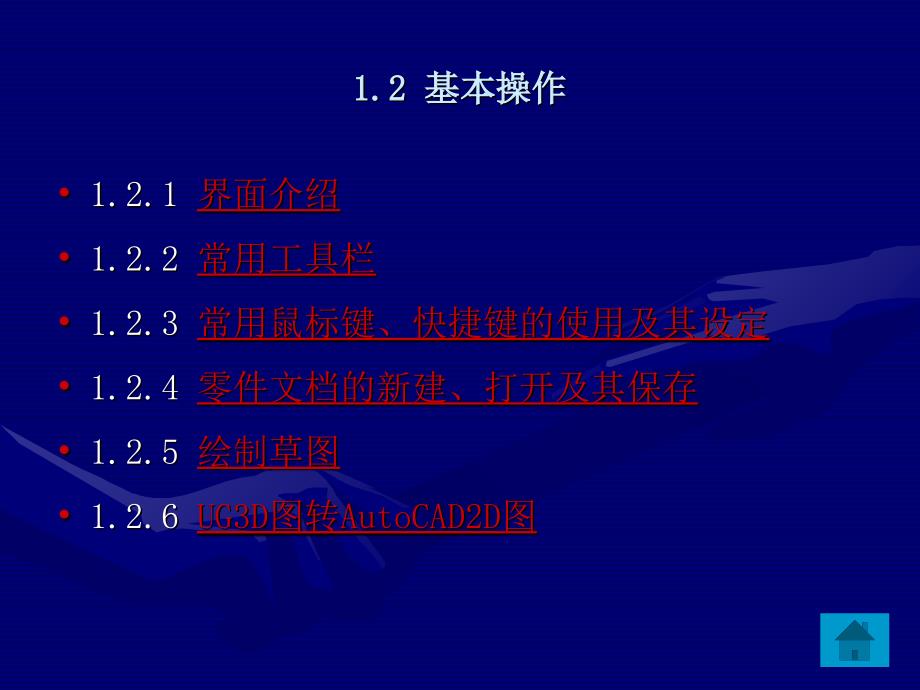

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,1.2 基本操作,1.2.1,界面介绍,1.2.2,常用工具栏,1.2.3,常用鼠标键、快捷键的使用及其设定,1.2.4,零件文档的新建、打开及其保存,1.2.5,绘制草图,1.2.6,UG3D图转AutoCAD2D图,1.2.1 界面介绍,菜单栏,特征工具栏,绘图区域,设计树,帮助,视图工具栏,1.2.2 常用工具栏,菜单栏,平时菜单栏是隐蔽的，将鼠标移动到SolidWorks 徽标上或单击它时，菜单可见若想使菜单保持可见，点击 徽标,视图工具栏,提供了操纵视图所需的常用工具草图工具栏,包括草图的创建、尺寸的标注以及镜像体、阵列、基准面等特征工具栏,包括外型建模工具栏和曲面建模工具栏这些将要在以后的内容中作详细介绍外型特征工具栏,曲面特征工具栏,菜单的调用,右击界面顶部条形区域，出现工具列表选择想在界面出现的菜单右击,1.2.3 常用鼠标键、快捷键的使用,左键：拖动,Ctrl+左键：复制,中键：旋转,Ctrl+中键：平移,Shift+中键：,缩放,右键：常用菜单,Z：缩小,Shift+Z：放大,F：全屏显示,Enter：重复命令,Ctrl+S：保存,Ctrl+Z：撤销,快捷键的设定,1.保持文档打开，工具自定义，或右键单击窗口边框然后选择自定义。
2.单击键盘标签，自定义快捷键，单击确定1.2.4 文件的新建、打开、关闭及保存,单击文件，出现对话框，按要求选择1.2.5 绘制草图,单击新建单一设计零部件的3D展现草图选择绘图基准面草图绘制，进入草图绘制状态草图绘制工具栏主要分为四个部分：标注、绘制、特征操作及约束，如图所示标注,约束,特征操作,绘制,绘制草图的基本步骤：,1.利用绘图工具进行绘制2.对绘制的线条进行约束3.标注,4.特征操作示例,1.,单击新建单一设计零部件的3D展现草图选择前视基准面草图绘制，进入草图绘制状态2.绘制如图草图3.点击显示/删除几何关系下拉菜单中的添加几何关系，如图约束草图4.标注草图点击智能尺寸对草图进行如图标注5.特征操作，构建镜像线单击绘制的镜像线，选择构造几何线，使其变为辅助线6.点击镜向实体，对草图进行镜像，如图所示7.点击剪裁实体，在对话框中选择剪裁到最近端，修剪多余的部分8.退出草图，完成草图的绘制小结,1.在草图绘制中，若定义对象在Z轴上，约束其与坐标轴原点重合同理，在X轴上，与原点的关系为水平在Y轴上，与原点的关系为竖直2.若对象在某条直线上，约束它们的关系为重合3.不可以定义对象与某坐标轴的距离为0。
