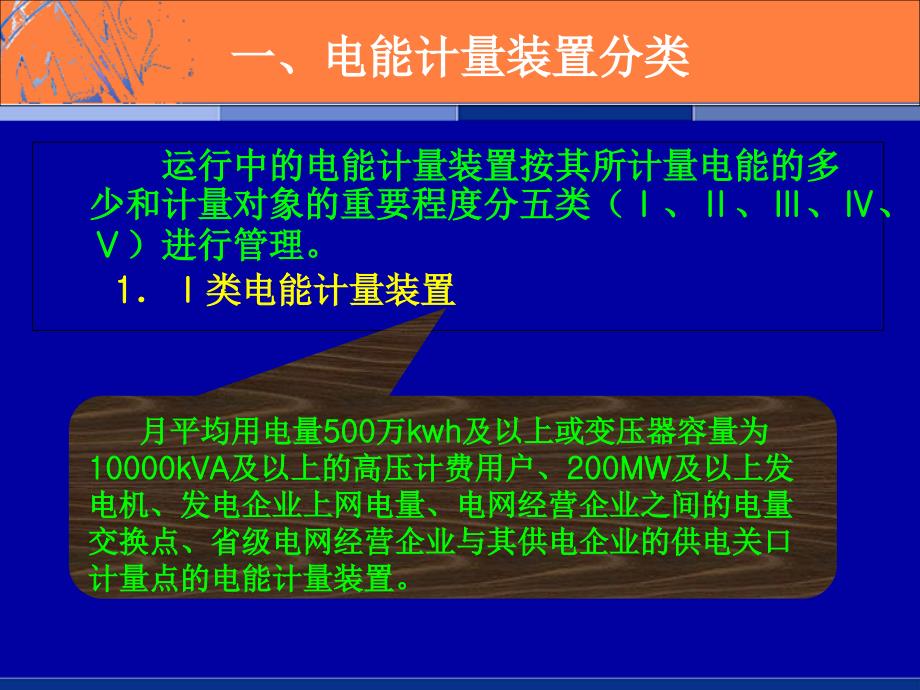

,*,*,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,一、电能计量装置分类,运行中的电能计量装置按其所计量电能的多少和计量对象的重要程度分五类（,、,、,、,、,）进行管理1,类电能计量装置,月平均用电量,500,万,kwh,及以上或变压器容量为,10000kVA,及以上的高压计费用户、,200MW,及以上发电机、发电企业上网电量、电网经营企业之间的电量交换点、省级电网经营企业与其供电企业的供电关口计量点的电能计量装置一、电能计量装置分类,2,类电能计量装置,月平均用电量,100,万,kwh,及以上或变压器容量为,2000kVA,及以上的高压计费用户、,l00MW,及以上发电机、供电企业之间的电量交换点的电能计量装置一、电能计量装置分类,3,类电能计量装置,月平均用电量,10,万,kwh,及以上或变压器容量为,315kVA,及以上的计费用户、,100MW,以下发电机、发电企业厂（站）用电量、供电企业内部用于承包考核的计量点、考核有功电量平衡的,110kV,及以上的送电线路电能计量装置。
一、电能计量装置分类,4,类电能计量装置,5,类电能计量装置,负荷容量为,315kVA,以下的计费用户、发供电企业内部经济技术指标分析、考核用的电能计量装置单相供电的电力用户计费用电能计量装置二、电能计量装置的接线方式,（,3,）低压供电负荷电流为,50A,及以下时，宜采用直接接入式电能表；负荷电流为,50A,以上时，宜采用经电流互感器接入式的接线方式4,）对三相三线制接线的电能计量装置,其,2,台电流互感器二次绕组与电能表之间宜采用四线连接对三相四线制连接的电能计量装置,其,3,台电流互感器二次绕组与电能表之间宜采用六线连接三、准确度等级,各类电能计量装置应配置的电能表、互感器的准确度等级不应低于下表所示值0.5S,2.0,0.5S,0.5,3.0,2.0,0.5S,0.5,2.0,1.0,0.2S,或,0.2*,0.2,2.0,0.5S,或,0.5,0.2S,或,0.2*,0.2,2.0,0.2S,或,0.5S,电流互感器,电压互感器,无功电能表,有功电能表,准确度等级,电,能计量装置类别,配置的电能表、互感器的准确度等级,注,0.2,级,电流互感器仅在发电机出口电能计量装置中配用,四、电能计量装置的配置原则,（,1,）贸易结算用的电能计量装置,（,2,）,、,、,类贸易结算用电能计量装置,原则上应设置在供用电设施产权分界处；在发电企业上网线路、电网经营企业间的联络线路和专线供电线路的另一端应设置考核用电能计量装置。
应按计量点配置计量专用电压、电流互感器或者专用二次绕组电能计量专用电压、电流互感器或专用二次绕组及其二次回路不得接入与电能计量无关的设备四、电能计量装置的配置原则,（,5,）安装在用户处的贸易结算用电能计量装置，,10kV,及以下电压供电的用户，应配置全国统一标准的电能计量柜或电能计量箱；,35kV,电压供电的用户，宜配置全国统一标准的电能计量柜6,）贸易结算用高压电能计量装置应装设电压失压计时器未配置计量柜（箱）的，其互感器二次回路的所有接线端子、试验端子应能实施铅封四、电能计量装置的配置原则,（,7,）互感器二次回路的连接导线应采用铜质单芯绝缘线对电流二次回路，连接导线截面积应按电流互感器的额定二次负荷计算确定，至少应不小于 对电压二次回路，连接导线截面积应按允许的电压降计算确定，至少应不小于 四、电能计量装置的配置原则,（,9,）电流互感器额定一次电流的确定，应保证其在正常运行中的实际负荷电流达到额定值的,60,左右，至少应不小于,30,10,）为提高低负荷计量的准确性，应选用过载,4,倍及以上的电能表四、电能计量装置的配置原则,（,12,）执行功率因数调整电费的用户，应安装能计量有功电量（感性）和无功电量（容性）的电能计量装置；按最大需量计收基本电费的用户应装设具有最大需量计量功能的电能表；实行分时电价的用户应装设复费率电能表或多功能电能表。
四、电能计量装置的配置原则,（,13,）带有数据通信接口的电能表，其通信规约应符合,多功能电能表通信规约,DL,T 645-1997,的要求14,）具有正、反向送电的计量点应装设计量正向和反向有功电量以及四象限无功电量的电能表互感器的配置,电流互感器正常运行时的一次电流应为其额定一次电流的,60,左右，至少不得低于,30,当实际负荷电流小于,30,时，应采用二次绕组具有抽头的多变比或,S,级电流互感器，或采用具有较高额定短时热稳定电流和动稳定电流，且接近实际电流的小量程电流互感器,额定二次负荷,0.25S,2n,S,2,S,2n,（,4,）二次回路,TA,二次回路导线截面不小于,4m,TV,二次回路导线截面不小于,2.5m,练习：,1,、有一动力用户动力装置,34kW,，其功率因数为,0.8,，照明负荷,4kW,计算最大负荷电流并配置电能计量装置2,、有一居民用户，家中有,40W,电灯,4,只，,60W,电视机,1,台，,110W,电冰箱,1,台，,250W,洗衣机,1,台问共有多大负荷，应配多大电能表？,3,、某工厂,10kV,电压供电，装有,500kVA,变压器,1,台，该厂有照明负荷,87kW,，应如何配置计量装置？,电能计量装置的安装要求,一、,计量柜（屏、箱）,二、,电能表,三、,互感器,四、,辅助设备,五、,基本施工要求,一、计量柜（屏、箱）,（,1,）,60kV,及以上的计费电能表,（,2,）,35kV,电压供电的计费电能表,（,3,）,10kV,及以下电力用户处的电能计量点,采用全国统一标准的电能计量柜（箱），低压计量柜应紧靠进线处，高压计量柜则可设置在主受电柜后面。
居民用户的计费电能计量装置，必须采用符合要求的计量箱配有专用的电流、电压互感器或电流互感器专用二次绕组和电压互感器专用二次回路应采用专用的互感器或电能计量柜,二、电能表,电能表应安装在电能计量柜（或屏）上，每一回路的有功和无功电能表应垂直排列或水平排列，无功电能表应在有功电能表下方或右方，电能表下端应加有回路名称的标签，二只三相电能表相距的最小距离应大于,80mm,，单相电能表相距的最小距离为,30mm,，电能表与屏边的最小距离应大于,40mm,三、互感器,为了减少三相三线电能计量装置的合成误差，安装互感器时，宜考虑互感器合理匹配问题，即尽量使接到电能表同一元件上的电流、电压互感器比差符号相反，数值相近；角差符号相同，数值相近同一组的电流（电压）互感器应采用制造厂、型号、额定电流（电压）变比、准确度等级、二次容量均相同的互感器三、互感器,二台或三台电流（电压）互感器进线端极性符号应一致，互感器二次回路应安装试验接线盒，便于实际负荷校表和带电换表低压穿芯式电流互感器应采用固定单一的变比，低压电流互感器二次负荷容量不得小,10VA,高压电流互感器二次负荷可根据实际安装情况计算确定四、辅助设备,（,1,）,35kV,以上电压互感器一次侧安装隔离开关，二次侧安装快速熔断器，,35kV,及以下电压互感器一次侧安装熔断器，二次侧不允许装接熔断器。
2,）电力用户用于高压计量的电压互感器二次回路，应加装电压失压计时仪或其他电压监视装置3,）施工结束后，电能表端钮盒盖、试验接线盒盖及计量柜（屏、箱）门等均应加封。
