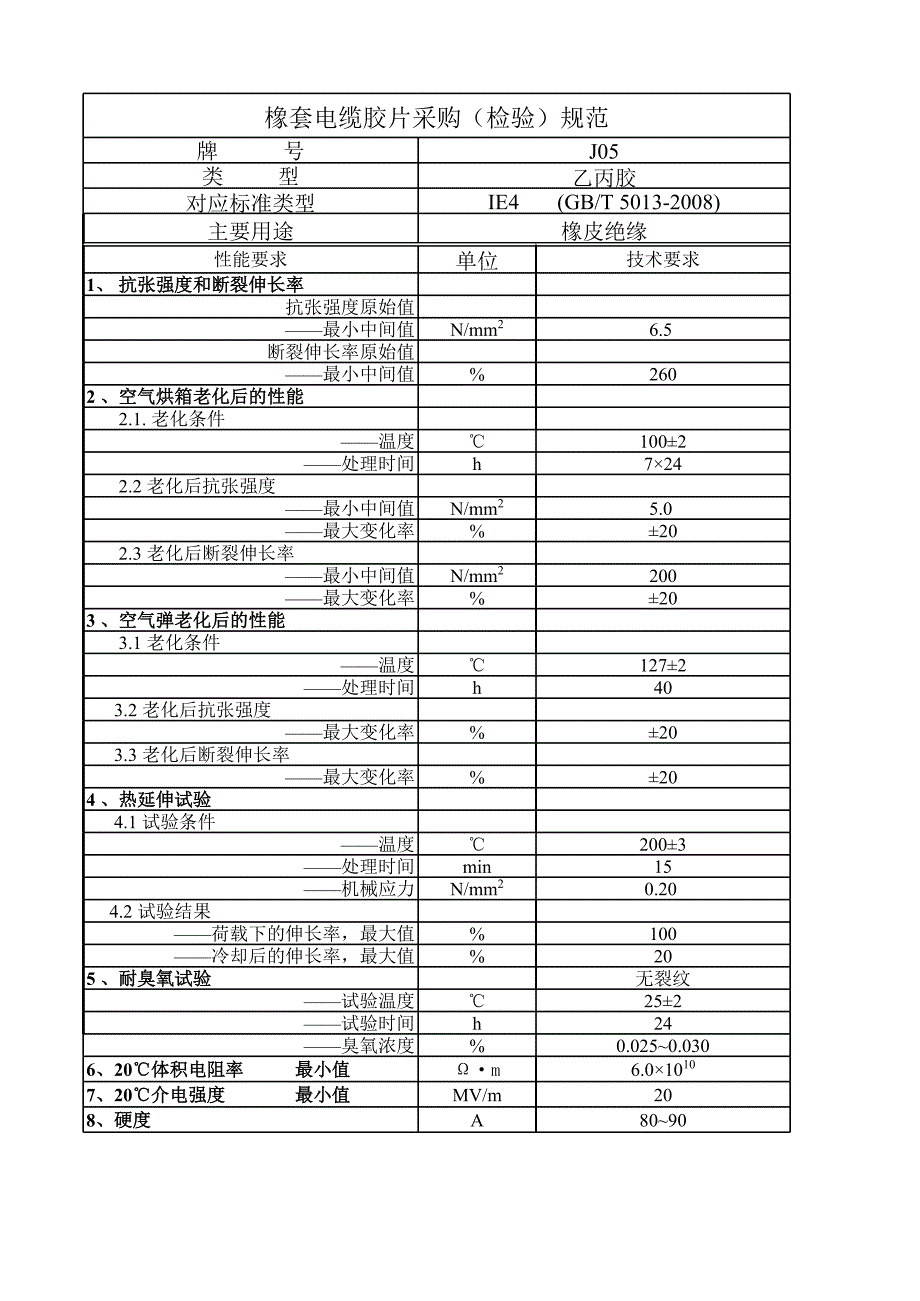

牌 号类 型对应标准类型主要用途性能要求 单位 技术要求1、 抗张强度和断裂伸长率抗张强度原始值—— 最小中间值 N/mm2 6.5断裂伸长率原始值—— 最小中间值 % 2602 、空气烘箱老化后的性能2.1. 老化条件—— 温度 ℃—— 处理时间 h2.2 老化后抗张强度—— 最小中间值 N/mm2 5.0—— 最大变化率 % ±202.3 老化后断裂伸长率—— 最小中间值 N/mm2 200—— 最大变化率 % ±203 、空气弹老化后的性能3.1 老化条件—— 温度 ℃—— 处理时间 h3.2 老化后抗张强度—— 最大变化率 % ±203.3 老化后断裂伸长率—— 最大变化率 % ±204 、热延伸试验4.1 试验条件—— 温度 ℃—— 处理时间 min—— 机械应力 N/mm24.2 试验结果—— 荷载下的伸长率，最大值 % 100—— 冷却后的伸长率，最大值 % 205 、耐臭氧试验 无裂纹—— 试验温度 ℃—— 试验时间 h—— 臭氧浓度 %6、 20℃体积电阻率 最小值 Ω·m 6.0×10107、 20℃介电强度 最小值 MV/m 208、硬度 A 80~90100±2J05乙丙胶IE4 (GB/T 5013-2008)橡皮绝缘40127±27×240.2015200±30.025~0.0302425±2橡套电缆胶片采购（检验）规范牌 号类 型对应标准类型主要用途性能要求 单位 技术要求1、 老化前抗张强度和断裂伸长率抗张强度最小中间值 N/mm2 11.5断裂伸长率最小中间值 % 4002 、空气烘箱老化后的性能2.1. 老化条件—— 温度 ℃—— 处理时间 h2.2 老化后抗张强度—— 最大变化率 % 152.3 老化后断裂伸长率—— 最小中间值 N/mm2 300—— 最大变化率 % ±203 、浸矿物油后机械性能3.1 试验条件—— 油温 ℃—— 浸油时间 h3.2 抗张强度最大变化率 % 403.3 断裂伸长率最大变化率 % 404 、热延伸试验4.1 试验条件—— 温度 ℃—— 处理时间 min—— 机械应力 N/mm24.2 试验结果—— 荷载下的伸长率，最大值 % 100—— 冷却后的伸长率，最大值 % 205、 低温弯曲试验 无裂纹—— 试验温度 -35±2—— 施加低温时间 见 GB/T 2951.46 、低温拉伸试验6.1 试验条件—— 试验温度 -35±2—— 施加低温时间 见 GB/T 2951.46.2 未断裂时的伸长率，最小值 % 307、邵氏硬度 A 80~90氯化聚乙烯SE4 (GB5013-2008)W型橡套电缆不延燃护套橡套电缆胶片采购（检验）规范H0170±210×24100±2240.20200±315牌 号类 型对应标准类型主要用途性能要求 单位 技术要求1、 老化前抗张强度和断裂伸长率抗张强度最小中间值 N/mm2 11.0断裂伸长率最小中间值 % 4002 、空气烘箱老化后的性能2.1. 老化条件—— 温度 ℃—— 处理时间 h2.2 老化后抗张强度—— 最大变化率 % 152.3 老化后断裂伸长率—— 最小中间值 N/mm2 300—— 最大变化率 % ±203 、浸矿物油后机械性能3.1 试验条件—— 油温 ℃—— 浸油时间 h3.2 浸油后抗张强度最大变化率 % 403.3 浸油后断裂伸长率最大变化率 % 404 、热延伸试验4.1 试验条件—— 温度 ℃—— 处理时间 min—— 机械应力 N/mm24.2 试验结果—— 荷载下的伸长率，最大值 % 100—— 冷却后的伸长率，最大值 % 205、 低温弯曲试验 无裂纹—— 试验温度 -35±2—— 施加低温时间 见 GB/T 2951.46 、低温拉伸试验6.1 试验条件—— 试验温度 -35±2—— 施加低温时间 见 GB/T 2951.46.2 未断裂时的伸长率，最小值 % 307、 20℃体积电阻率最小值 Ω·m 2.0×1098、最小撕裂强度 N/mm2 6.00.2024200±31570±210×24100±2橡套电缆胶片采购（检验）规范JH01氯化聚乙烯SE4 (GB5013-2008)电焊机电缆护套9、邵氏硬度 A 80~90牌号类型标准类型主要用途单位 标准要求 技术要求 标准要求性能要求1 抗张强度和断裂伸长率抗张强度原始值—— 最小中间值 N/mm2 10.0 10.5 12.0断裂伸长率原始值—— 最小中间值 % 300 400 3002 空气烘箱老化后的性能2.1. 老化条件—— 温度 ℃ 70±2 70±2—— 处理时间 h 10×24 10×242.2 老化后抗张强度—— 最小中间值 N/mm2 — — ——— 最大变化率 % -15(不规定正偏差 ) -12 ±202.3 老化后断裂伸长率—— 最小中间值 N/mm2 250 300 250—— 最大变化率 % -25(不规定正偏差 ) -20 ±203 浸矿物油后机械性能3.1 试验条件—— 油温 ℃ 100±2 ——— 浸油时间 h 24 —3.2 浸油后抗张强度—— 最大变化率 % ±40 ±25 —3.3 浸油后断裂伸长率—— 最大变化率 % ±40 ±25 —4 热延伸试验4.1 试验条件—— 温度 ℃ 200±3 200±3—— 处理时间 min 15 15—— 机械应力 N/mm2 0.20 0.204.2 试验结果—— 荷载下的伸长率，最大值 % 175 150 175—— 冷却后的伸长率，最大值 % 25 20 255 低温弯曲试验5.1 试验条件—— 试验温度 ℃ -35±2 ——— 施加低温时间 h见 GB/T 2951.4-1997中 8.4.4—5.2 试验结果 无裂纹 无裂纹 —6 低温拉伸试验W型橡套电缆护套防水电缆护套SE4氯化聚乙烯H01SE3天然 \丁苯H04电焊机电缆护套6.1 试验条件—— 试验温度 ℃ -35±2 ——— 施加低温时间 h见 GB/T 2951.4-1997中 8.4.4—6.2 试验结果—— 未断裂时的伸长率，最小值 % 30 50 —技术要求 标准要求 技术要求12.5 7.0 8.0400 300 40070±210×24— — —±15 ±20 ±15300 250 300±15 ±20 ±15——— — —— — —200±3150.20150 175 15020 25 20——— — —普通橡套电缆护套SE3天然 \丁苯H08SE3天然 \丁苯H04电焊机电缆护套——— — —厚度 截面 拉力 伸长率 抗拉强度 拉力 伸长率 抗拉强度 抗拉强度 伸长率 抗拉强度 不小于 伸长率不小于 抗拉强度 不小于mm mm2 N % N/mm2 N % N/mm2 % % N/mm2 % N/mm2YC 3×2.5mm2 1 10.60 72.5 220 6.84 5.8 -8.7 4.2 200 —绝缘 棕色 2 10.60 73.0 210 6.89 6.46 / 6.84 230 / 2102011.06.02 3 10.60 73.0 210 6.894 10.60 69.0 180 6.515 10.60 69.0 230 6.516 10.60 75.0 230 7.077 10.60 65.9 230 6.228 10.60 68.5 230 6.469 10.60 70.5 220 6.6510 10.60 68.5 230 6.46 合格 合格YC 3×2.5mm2 1 11.39 73.0 220 6.41 4.9 -4.3 4.2 200 —绝缘 蓝色 2 11.39 73.2 220 6.42 6.06 / 6.35 230 / 2202011.06.02 3 11.39 72.4 200 6.354 11.39 72.0 220 6.325 11.39 72.4 240 6.356 11.39 67.5 230 5.927 11.39 69.5 230 6.108 11.39 69.0 250 6.069 11.39 66.5 230 5.8410 11.39 69.0 230 6.06 合格 合格YC 3×2.5mm2 1 10.12 52.8 330 5.22 11.2 -5.3 4.2 200 —绝缘 黑色 2 10.12 58.0 360 5.73 5.14 / 5.71 380 / 3602011.06.02 3 10.12 57.6 350 5.694 10.12 58.2 360 5.75老化前实验数据 标准要求老化后试样 老化后 变化率 %尺寸 老化前相关信息 编号5 10.12 57.8 380 5.716 10.12 51.5 380 5.097 10.12 53.0 370 5.248 10.12 52.0 380 5.149 10.12 52.0 380 5.1410 10.12 53.0 390 5.24 合格 合格YC 1×240mm2 1 0.99 3.96 35.0 420 8.84护套 黑色 2 1.03 4.12 38.8 440 9.42绝缘 黄色 3 0.95 3.80 33.2 470 8.742011.06.17 4 1.09 4.36 36.2 460 8.30YC 3×25mm2 1 1.11 4.44 32.4 430 7.30护套 黑色 2 1.11 4.44 32.8 450 7.392011.06.21 3 1.14 4.56 32.6 430 7.154 1.15 4.60 32.4 430 7.045 1.20 4.80 33.4 430 6.96YH 16mm2 1 1.05 4.20 51.0 520 12.14 -1.2 -3.8 12 300 —护套 黑色 2 1.09 4.36 51.6 480 11.83 11.98 /11.84 520 / 5002011.06.21 3 1.11 4.44 51.2 490 11.534 1.14 4.56 54.0 500 11.845 1.15 4.60 58.4 500 12.706 1.07 4.28 51.0 520 11.927 1.10 4.40 50.0 480 11.368 1.11 4.44 54.8 530 12.349 1.11 4.44 53.2 490 11.9810 1.12 4.48 58.0 530 12.95 不合格 合格 —YC 3×2.5mm2 1 10.42 77.0 230 7.39 8.3 -14.8 4.2 200 —绝缘 棕色 2 10.42 79.0 230 7.58 6.91 / 7.49 270 / 2302011.06.23 3 10.42 78.0 200 7.494 10.42 78.0 230 7.495 10.42 79.5 230 7.636 10.42 73.5 260 7.067 10.42 72.0 240 6.918 10.42 72.5 270 6.969 10.42 72.0 270 6.9110 10.42 70.5 270 6.77 合格 合格YC 3×2.5mm2 1 10.56 79.0 220 7.48 9.6 -18.5 4.2 200 —绝缘 蓝色 2 10.56 80.0 220 7.58 6.92 / 7.58 270 / 2202011.06.23 3 10.56 80.5 210 7.634 10.56 80.0 220 7.585 10.56 81.0 2。
