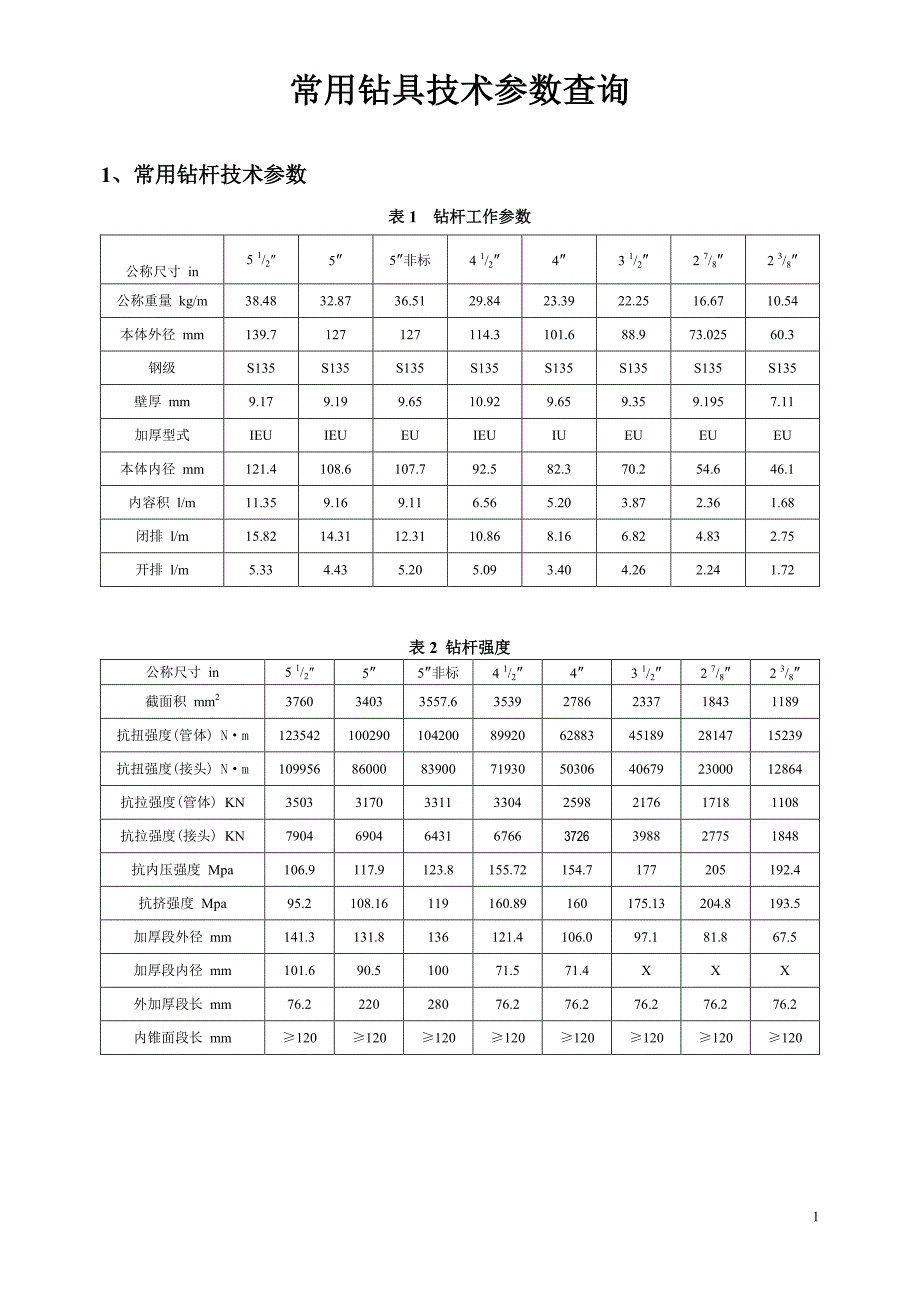

1 常用 钻具技术参数查询 1、 常用钻杆技术参数 表 1 钻杆 工作参数 公称尺寸 in 5 1/2″ 5″ 5″非标 4 1/2″ 4″ 3 1/2″ 2 7/8″ 2 3/8″ 公称 重量 kg/m 38.48 32.87 36.51 29.84 23.39 22.25 16.67 10.54 本体外径 mm 139.7 127 127 114.3 101.6 88.9 73.025 60.3 钢级 S135 S135 S135 S135 S135 S135 S135 S135 壁厚 mm 9.17 9.19 9.65 10.92 9.65 9.35 9.195 7.11 加厚型式 IEU IEU EU IEU IU EU EU EU 本体内径 mm 121.4 108.6 107.7 92.5 82.3 70.2 54.6 46.1 内容积 l/m 11.35 9.16 9.11 6.56 5.20 3.87 2.36 1.68 闭排 l/m 15.82 14.31 12.31 10.86 8.16 6.82 4.83 2.75 开排 l/m 5.33 4.43 5.20 5.09 3.40 4.26 2.24 1.72 表 2 钻杆 强度 公称尺寸 in 5 1/2″ 5″ 5″非标 4 1/2″ 4″ 3 1/2″ 2 7/8″ 2 3/8″ 截面积 mm2 3760 3403 3557.6 3539 2786 2337 1843 1189 抗扭强度 (管体 ) N· m 123542 100290 104200 89920 62883 45189 28147 15239 抗扭强度 (接头 ) N· m 109956 86000 83900 71930 50306 40679 23000 12864 抗拉强度 (管体 ) KN 3503 3170 3311 3304 2598 2176 1718 1108 抗拉强度 (接头 ) KN 7904 6904 6431 6766 3726 3988 2775 1848 抗内压强度 Mpa 106.9 117.9 123.8 155.72 154.7 177 205 192.4 抗挤强度 Mpa 95.2 108.16 119 160.89 160 175.13 204.8 193.5 加厚段外径 mm 141.3 131.8 136 121.4 106.0 97.1 81.8 67.5 加厚段内径 mm 101.6 90.5 100 71.5 71.4 X X X 外加厚段长 mm 76.2 220 280 76.2 76.2 76.2 76.2 76.2 内锥面段长 mm ≥ 120 ≥ 120 ≥ 120 ≥ 120 ≥ 120 ≥ 120 ≥ 120 ≥ 120 2 表 3 钻杆 接头 尺寸 和 扣型 公称尺寸 in 5 1/2″ 5″ 5″非标 4 1/2″ 4″ 3 1/2″ 2 7/8″ 2 3/8″ 接头外径 mm 184.0、 190.5 168.3 172 158.8 139.7 127 111.1、 *105 85.7、 *88.9 母接头内径 mm 88.9 88.9 100 76.2 65.1 54 41.3、 *47.6 44.5、 *41.3 公接头内径 mm 88.9 69.8 88.9 63.5 65.1 54 41.3、 *47.6 44.5、 *41.3 母接头长度 mm 280-305 280-305 254.0 300 304.8 279.4 254.0 254.0 公接头长度 mm 254.0 228.6 203.2 230-235 228.6 254.0 203.2 203.2 丝扣连接型式 5 1/2"FH NC50 NC52T NC46 HT40 DS40 NC38 NC31 DSTJ-31 NC26 DSTJ-26 扣 型 V-0.065 V-0.038R V-0.038R V-0.038R V-0.038R V-0.038R V-0.038R V-0.038R 扣数 4 扣 /inch 4 扣 /inch 4 扣 /inch 4 扣 /inch 4 扣 /inch 4 扣 /inch 4 扣 /inch 4 扣 /inch 锥度 1:6 1:6 1:6 1:6 1:6 1:6 1:6 1:6 表 4 常用钻杆分级 规定 规格 mm(in) 钢级 一级 二级 三级 吊卡台肩宽度mm 最小接头外径mm 最小台肩宽度mm 最小 管体壁厚mm 最小抗扭强度N·m 最小抗拉强度KN 紧扣 扭矩KN·m 最小接头外径mm 最小台肩宽度mm 最小 管体壁厚mm 最小抗扭强度N·m 最小抗拉强度KN 紧扣 扭矩KN·m 最小接头外径mm 最小台肩宽度mm 最小 管体壁厚mm 最小抗扭强度N·m 最小抗拉强度KN 紧扣 扭矩KN·m 60.3 (23/8) S135 83 3.2 6 10829 933 4.4 82.5 2.8 5.2 9403 809 4.1 80.2 2.8 4.8 6768 583 2.9 7.6 73 (27/8) S135 103 6.7 7.8 18400 1456 10.04 101.5 6 6.8 1 6 1 0 0 1269 9.3 98.4 5.4 6 1 1 5 0 0 910 7.3 8.7 88.9 (31/2) S135 122 8.3 7.8 32543 1814 17.1 119.5 7.1 6.8 2 8 4 7 5 1582 14.9 116.7 5.6 6 2 0 3 3 9 1133 11.9 9.1 *101.6 (4) S135 127 7.1 8.0 52564 2128 18.0 124 6 7.0 4 5 2 7 5 1868 16.5 122 5.0 6 3 9 0 9 8 1614 15.0 9.4 *114.3 (41/2) S135 146.5 9.2 9.2 76407 2808 26 143.5 8.3 8.2 6 7 4 1 8 2478 21.0 140 6.2 7 5 8 4 2 9 2147 17 9.9 127 (5) S135 160 11.5 7.8 68800 2691 38.5 157 9.9 6.8 6 0 2 0 0 2342 33.4 152.4 8.7 6 4 3 0 0 0 1681 26 11.1 *127 (5) S135 162 10.9 8.3 92600 2881 39.6 158 8.9 7.26 83000 2542 32.2 154 7.5 7 67750 21080 27 11 139.7 (51/2) S135 176 11.9 7.8 93419 2977 48.1 173 10.3 6.8 8 1 4 4 0 2596 42 164.7 7.1 6 5 6 4 1 2 1860 26 9.9 *139.7 (51/2) S135 172 9.9 7.8 90260 2977 46 169.5 8.7 6.8 7 8 6 8 6 2596 39 164.7 7.1 6 5 6 4 1 2 1860 26 9.9 注： 1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高 3-5 个百分点； 2.*表示非标，目前塔里木油田所用的 4 "、 41/2"、 5″、 51/2"钻杆均 有 采用非标制造 。
3 2、 方钻杆 表 5 方钻杆规范 3、钻铤 表 6 钻铤规范 外径 内径 倒角 长度 重量 弯曲强 度比 螺纹类型 闭排 开排 mm in mm mm m kg/m L/m L/m 79.4 31/8 31.8 76.2 9.1 32.7 2.57:1 NC23 3.98 3.29 88.9 31/2 38.1 82.9 9.1 45 2.42:1 NC26 6.06 4.64 104.8 41/8 50.8 100.4 9.1 51.6 2.43:1 NC31 8.62 6.60 120.7 43/4 50.8 114.7 9.1 69.7 2.58:1 NC35 10.62 7.08 127.0 5 57.2 121.0 9.1 79.3 2.38:1 NC38 12.66 10.09 158.8 61/4 71.4 150.0 9.1 或 9.4 123.6 2.63:1 NC46 17.72 13.66 177.8 7 71.4 164.7 9.1 或 9.4 163.2 2.73:1 NC50 22.71 18.51 203.2 8 71.4 190.1 9.1 或 9.4 222.7 3.02:1 NC56 30.77 26.49 228.6 9 71.4 212.7 9.1 或 9.4 290.2 3.17:1 NC61 39.04 34.40 279.4 11 76.2 268.0 9.1 或 9.4 445.0 2.78:1 NC77 56.93 51.78 规格 mm(in) 驱动部分长+152.4 -127.0 全长 +152.4 0 驱动部分 上端内螺纹 下端外螺纹 内 径 d 质量 kg/m 标准 LD 选用 LD 标准 L 选用 L 对边宽 DFL 对角宽 DC 螺纹 类型 （左旋） 外 径 DC 长 度 LU 倒角直径DF 螺纹 类型 外 径DLR 长度 LL 倒角直径DF 四方钻杆 76.2 (3) 11280 / 12190 / 76.2 100 (65/8) REG 196.9 406.4 186.1 NC31 (27/8IF) 104.8 508 100.4 44.5 38 88.9 (3½) 11280 / 12190 / 88.9 115.1 (65/8) REG 196.9 406.4 186.1 NC38 (3½IF) 127 508 116.3 57.2 45 108 (4¼) 11280 13540 12190 14460 108 141.3 (65/8) REG 196.9 406.4 186.1 NC50 (4½IF) 161.9 508 154 82.6 65 133.4 (5¼) 11280 13540 12190 14460 133.4 175.4 (65/8) REG 196.9 406.4 186.1 (5½FH) 177.8 508 170.7 82.6 110 六方钻杆 108 (4¼) 11280 15540 12190 16460 108 122.2 (65/8) REG 196.9 406.4 186.1 NC38 (3½IF) 120.7 508 116.3 57.2 133.4 (5¼) 11280 15540 12190 16460 133.4 151.6 (65/8) REG 196.9 406.4 186.1 NC50 (4½IF) 161.9 508 154 71.4 4 4、加重钻杆 表 7 加重钻 杆 规格 尺寸 规 格 in 长度 mm 管体外径 C 内径 E 内外 螺 纹接头 管体 闭排 开排 螺纹 型式 外径 A 台肩倒角 DF mm 加厚部分尺寸 中部D mm 端部 B mm L/m L/m mm mm in mm in 5 1/2 9450 139.7 92.1 35/8 5 1/2FH 177.8/184.2 7/ 71/4 170.7 152.4 144.5 16.81 11.56 5 9450 127.0 76.2 3 NC50 (4 1/2IF) 168.3 6 5。
