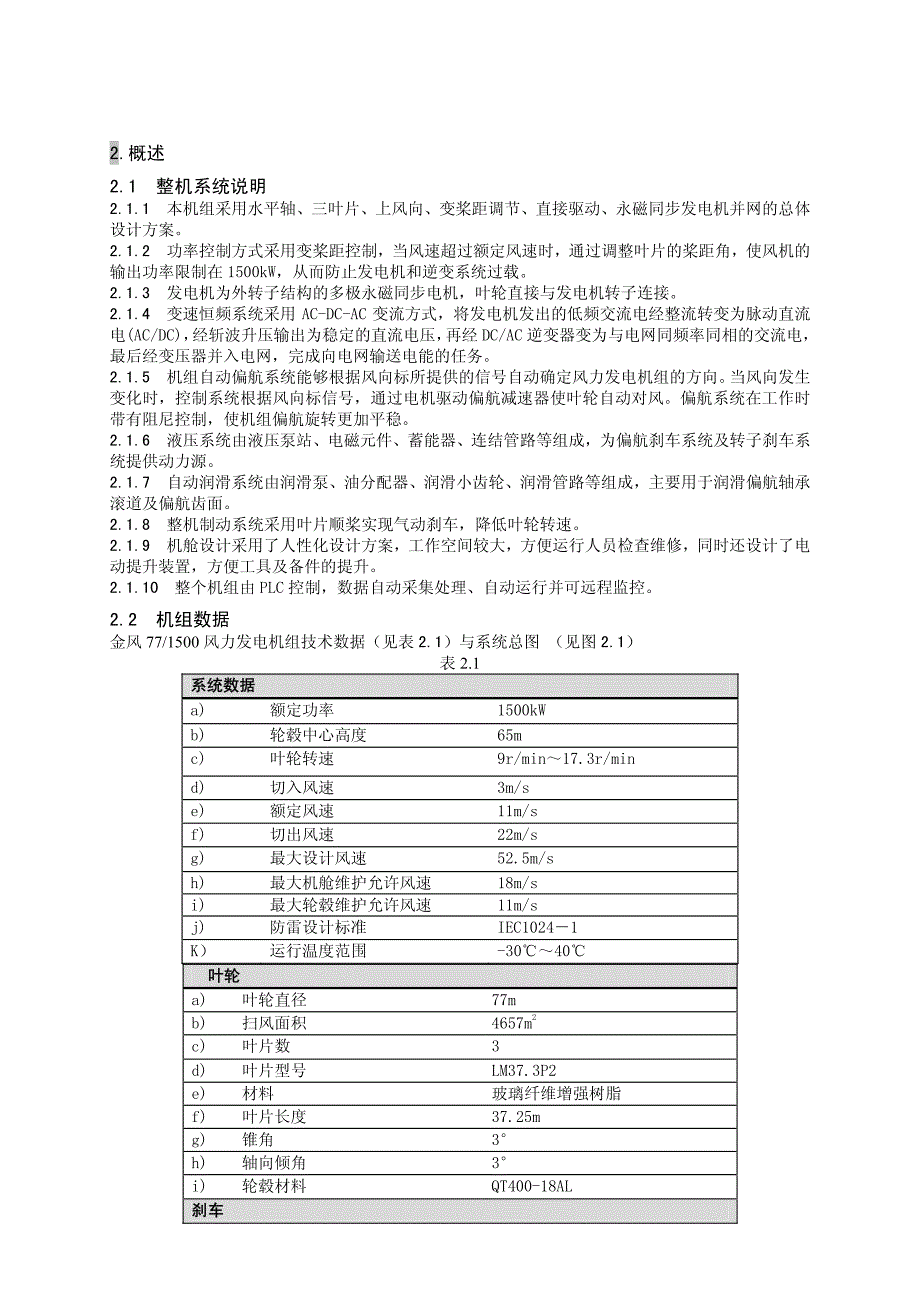

2.概述 2.1 整机系统说明 2.1.1 本机组采用水平轴、三叶片、上风向、变桨距调节、直接驱动、永磁同步发电机并网的总体 设计方案 2.1.2 功率控制方式采用变桨距控制，当风速超过额定风速时，通过调整叶片的桨距角，使风机的 输出功率限制在 1500kW，从而防止发电机和逆变系统过载 2.1.3 发电机为外转子结构的多极永磁同步电机，叶轮直接与发电机转子连接 2.1.4 变速恒频系统采用 AC-DC-AC 变流方式，将发电机发出的低频交流电经整流转变为脉动直流 电(AC/DC)， 经斩波升压输出为稳定的直流电压， 再经 DC/AC 逆变器变为与电网同频率同相的交流电， 最后经变压器并入电网，完成向电网输送电能的任务 2.1.5 机组自动偏航系统能够根据风向标所提供的信号自动确定风力发电机组的方向 当风向发生 变化时，控制系统根据风向标信号，通过电机驱动偏航减速器使叶轮自动对风偏航系统在工作时 带有阻尼控制，使机组偏航旋转更加平稳 2.1.6 液压系统由液压泵站、电磁元件、蓄能器、连结管路等组成，为偏航刹车系统及转子刹车系 统提供动力源 2.1.7 自动润滑系统由润滑泵、油分配器、润滑小齿轮、润滑管路等组成，主要用于润滑偏航轴承 滚道及偏航齿面。
2.1.8 整机制动系统采用叶片顺桨实现气动刹车，降低叶轮转速 2.1.9 机舱设计采用了人性化设计方案，工作空间较大，方便运行人员检查维修，同时还设计了电 动提升装置，方便工具及备件的提升 2.1.10 整个机组由 PLC 控制，数据自动采集处理、自动运行并可远程监控 2.2 机组数据 金风 77/1500 风力发电机组技术数据（见表 2.1）与系统总图 （见图 2.1） 表 2.1 叶轮 叶轮 a) 叶轮直径 77m b) 扫风面积 4657m2c) 叶片数 3 d) 叶片型号 LM37.3P2 e) 材料 玻璃纤维增强树脂 f) 叶片长度 37.25m g) 锥角 3° h) 轴向倾角 3° i) 轮毂材料 QT400-18AL 刹车 刹车 系统数据 系统数据 a) 额定功率 1500kW b) 轮毂中心高度 65m c) 叶轮转速 9r/min～17.3r/min d) 切入风速 3m/s e) 额定风速 11m/s f) 切出风速 22m/s g) 最大设计风速 52.5m/s h) 最大机舱维护允许风速 18m/s i) 最大轮毂维护允许风速 11m/s j) 防雷设计标准 IEC1024－1 K） 运行温度范围 -30℃～40℃ 气动刹车 气动刹车 发电机 发电机 a) 额定功率 1500kW b) 类型 交流永磁同步发电机 c) 额定转速 17.3r/min d) 绝缘等级 F e) 防护等级 IP23 f) 电压等级 690V 底座 底座 a) 结构 铸件 b) 材料 QT400-18AL 偏航系统 偏航系统 a) 类型 偏航轴承，偏航驱动 b) 驱动 3 个带小齿轮的偏航驱动 c) 刹车 10 个偏航制动器 塔架 塔架 a) 型式 锥型钢塔架 b) 分节数 2 c) 轮毂中心高度 65m 重量 重量 a) 叶轮 30.4t b) 机舱 11.8t c) 发电机 43.6t 3 4 5 ø77m 2 1 65m 1 叶轮 2 发电机 3 机舱 4 塔架 5 基础 图 2-1 金风 77/1500 风力发电机组系统总图 。
