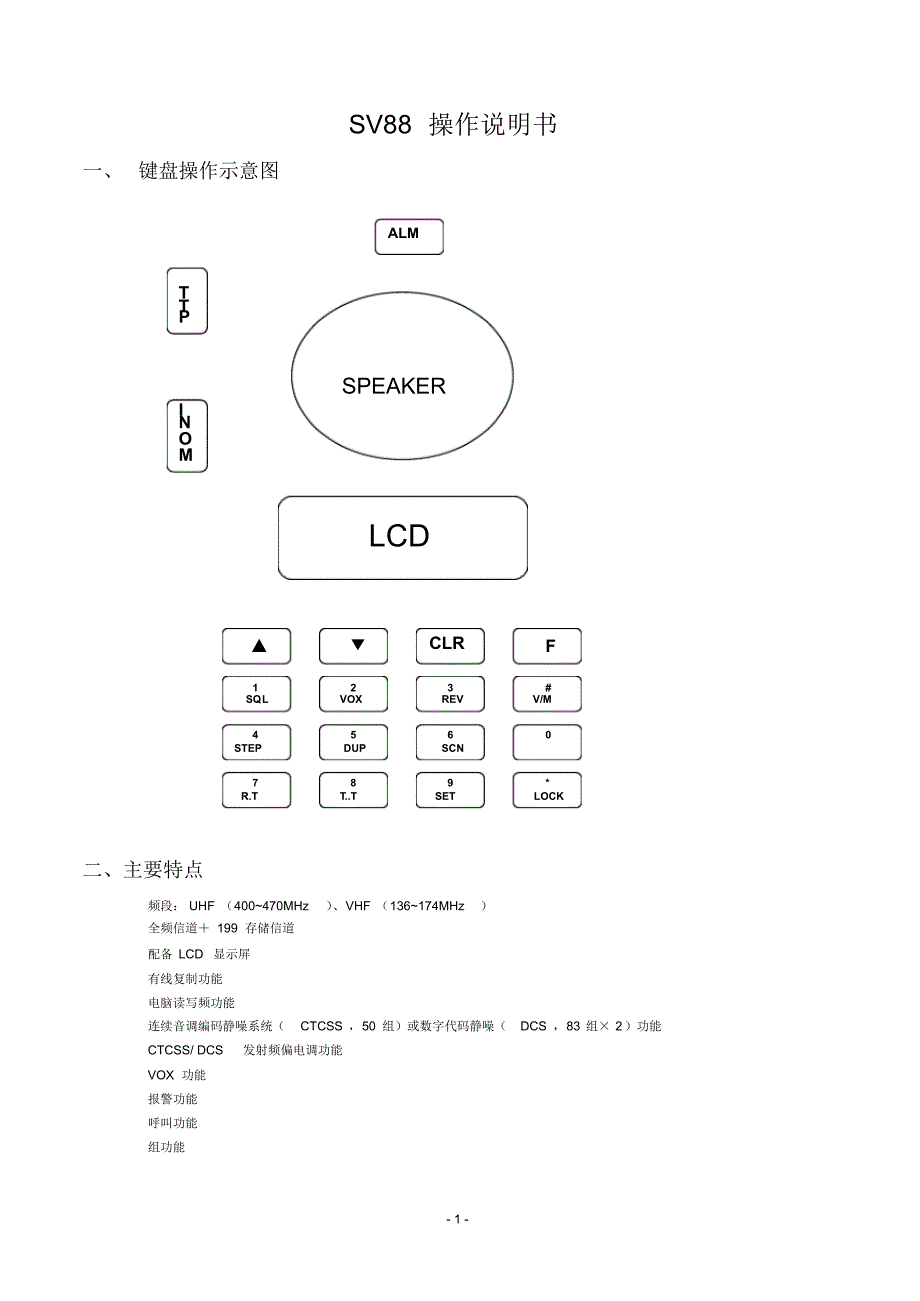

1 - ▲7 R.T 8 TT9 SET ▼# V/M CLR 0 * LOCK F 3 REV 2 VOX 1 SQL 4 STEP 5 DUP 6 SCN ALM MONIPTTSV88 操作说明书一、 键盘操作示意图二、主要特点频段： UHF （400~470MHz） 、VHF （136~174MHz）全频信道＋ 199 存储信道配备 LCD 显示屏有线复制功能电脑读写频功能连续音调编码静噪系统（CTCSS ，50 组）或数字代码静噪（DCS ，83 组× 2）功能CTCSS/ DCS发射频偏电调功能VOX 功能报警功能呼叫功能组功能LCD SPEAKER - 2 - # F # # ALM三、工作模式■FR 模式（频率显示模式）按下键开机，可切换到FR 模式在此模式下可通过再按键选择显示全频频率或者信道频率您也可以用、键改变全频频率或信道号；或直接按数字键输入所需全频频率或信道号■CH 模式（信道显示模式）按下键开机，可切换到CH 模式在此模式下，您可以用、键改变信道号，或直接按数字键输入所需信道您至少要编程一个记忆信道，否则无法进入此模式■菜单模式按下键，再按下数字键9 进入菜单。
再按、进行选择可进行菜单选项操作四、基本操作■开关电源1 ．按顺时针方向转动电源开关旋钮打开对讲机电源；要关断对讲机的电源时，按逆时针方向转动电源开关旋钮■调整音量1 ．按顺时针方向转动音量控制旋钮增大音量；逆时针方向转动则减小音量■选择频率1 ．按键增大频率；按键则减小频率如果您选不到特定的频率，则需要改变频率间隔的大小请参见“设置步进频率 ”您还可以使用数字按键直接输入所需频率请参见“数字键输入 ” ■ PTT 键发射1 ．按住 PTT 按键并以正常的声调说话 （发射时亮红灯）2 ．结束说话时，松开PTT 按键，等待接收■VOX 发射1 ． 通过菜单设置VOX 增益电平和VOX 停止发射延时时间 （VOX 增益电平： 1 级最高，需要最大的语音能量才能开启发射； 9 级最低）2 ． 按 F+2，开启 VOX 功能3 ． 将耳麦插入对讲机4 ． 对着耳麦讲话，声音强度足够，便可发射■监听1 ．按住 MONI 按键进入监听模式（瞬时静噪打开）2 ．继续按住MONI按键长达 4 秒，进入另一种监听模式（静噪打开），此时松开按键仍保持监听状态，再按MONI按键退出监听状态■报警功能1 ．长按键 1.5 秒进入报警功能。
3．报警中如果信道设有发射频率，对讲机将自动进行发射4．报警时，对讲机响报警音并发射20 秒，20 秒到停止发射和响报警音等待10 秒钟， 10 秒后再报警20 秒；如此循环3▲▼▲▼▲▼▲▼- 3 - * F ALMF F F F F F F 次后，对讲机退出报警状态，回到正常工作状态5．在报警中，如果在等待的10 秒钟内，对讲机接收到信号，对讲机退出报警状态，回到正常工作状态6．在报警中，按PTT 键也可退出报警状态■呼叫功能1 ．短按键后松开按键，对讲机将进入呼叫状态，发60Hz 频率，呼叫时间持续4 秒2． 呼叫状态下，按PTT 键 停止呼叫，回到待机状态3． 收到呼叫后，对讲机将发出特定铃声以提示，同时对应的液晶显示图标闪烁■开关按键锁1 ．待机模式下，长按键 1 秒，切换按键锁开关五、快捷操作本机可以通过按下键，再按下0~9 ，*等按键，来实现快捷操作，使用户能够简单方便的使用本对讲机■静噪等级设置（F+1 ）1 ． 按下键，再按下数字键1，进入静噪等级设置共有0~9 级2 ． 可按向上或向下选择静噪等级，确认并存储按其他键退出■开启关闭声控功能（F+2 ）1 ． 按下键，再按下数字键2，切换开关声控功能。
当声控功能开启时，液晶会有图标显示■开启关闭倒频功能（F+3 ）1 ． 按下键，再按下数字键3，切换开关倒频功能当倒频功能开启时，液晶会有图标显示当信道无发射频率时，无法进入倒频■设置步进频率（F+4 ）1 ． 按下键，再按下数字键4，进入设置步进频率共有5K 、10K 、12.5K 、20K 、25K 、 30K 、50K 2 ． 可按向上或向下选择步进频率，确认并存储再按其他键退出■设置异频（ F+5 ）1 ． 按下键，再按下数字键5，进入切换异频方向当加频时液晶显示+，减频时液晶显示—■进入扫描（ F+6 ）1 ． 按下键，再按数字键6，对讲机将进入扫描2 ．扫描中按键，对讲机将保存当前正在扫的信道或频率，再退出扫描按其他键，不保存直接退出扫描3 ．扫描过程中，按改变扫描方向4 ．VFO 模式：对讲机将按当前步进扫描整个频段5 ．信道模式：非组模式下，将扫描全部199 个信道中带有数据的扫描添加的信道；组模式下，将扫描本组中（每个组最多有 20 个信道）带有数据的扫描添加的信道6 ．如当前少于两个信道存有频率信息且未被设为添加，则不可以开启扫描▲▼▲▼▲▼- 4 - F # * F F # * F F F * F F ■设置接收和发射信令（F+7 ）1 ． 按下键，再按下数字键7，进入设置接收和发射信令。
2 ． 按键切换信令类型，如下所示：无信令亚音频数字亚音频无信令OFF CTCSS DCS N OFF3 ． 按键切换数字亚音频正反向，如下所示：DCS N DCS I 4 ． 使用，键选择您所需的组别5 ． 按键存储确认退出其他键无效退出NOTE ：当显示模式为CH XXX时不能设置接收和发射信令）■设置发射信令（F+8 ）1 ． 按下键，再按下数字键8，进入设置发射信令2 ． 按键切换信令类型，如下所示：无信令亚音频数字亚音频正无信令OFF CTCSS DCS N OFF3 ． 按键切换数字亚音频正反向，如下所示：DCS N DCS I 4 ． 使用，键选择您所需的组别5 ． 按键存储确认退出其他键无效退出NOTE ：当显示模式为CH XXX时不能设置发射信令）■进入菜单选项（F+9 ）1 ． 按下键，再按下数字键9，进入菜单选项具体的菜单操作可参考以下菜单操作■选择工作组操作（F+0 ）1 ． 按下键，再按下数字键0，进入选择工作组操作2 ． 使用，键选择您所要的组总共有A~J 最多 10 个组供选择能够被选择的组必须存有信道没有信道的组是不能被选择的3． 按其他键退出选择组状态，回到待机。
NOTE ：必须在信道模式，且组功能开启下，才能进行此操作）■存储新信道（F+* ）1 ． 对讲机必须在全频模式下，才能进行存储信道的操作2 ． 按下键，再按下键，进入存储信道操作，小信道号和F 标志闪烁3 ． 可通过按下或键选择要存入的信道；或者通过直接输入数字选择要存入的信道4． 按键存储确认退出其他键无效退出▲▼▲▼▲▼▲▼- 5 - F F F CLR 六、菜单操作按下键，液晶显示功能键标志，再按下数字键9，对讲机进入菜单模式按下或键选择菜单项，按键进入该项再按下或键选择设置值，最后再按键确认并返回上一级菜单操作中，按键退出，返回上一级菜单具体各个菜单项如下：1、铃声设置Off ：铃声关闭On ：铃声开启2、背光灯设置On ：背光灯常亮Off ：背光灯常灭Auot: 按键按下，背光灯点亮，当背光灯开启10 秒后，如果无任何操作，背光灯将自行关闭3、发射限时设置限时时间有： OFF( 不限制 )、30S 、60、90 、120 、150 、180 、210 、240 、270 4、频差设置FR 模式才能设置可通过按键输入5 位数字的频差，范围为（00.000M~99.995M）5、打开关闭组On ：组开启。
Off ：组关闭组只有在信道模式下有效本机共有 199 个信道，分为10 个组前 9 组每组有 20 个信道，第10 组有 19 个信道其中信道 1~信道 20 为 A 组；信道 21~ 信道 40 为 B 组；以此类推，最后一组信道181~ 信道 199 ，为 J 组6、显示当前电池电压进入后对讲机显示当前电池电压，10 秒后自动回到待机状态7、VOX 等级设置可设置为： 1~9 级8、VOX 延时时间设置延时时间有： 0.3S 、0.5S 、 1.0S 、1.5S 、2.0S 、3.0S 9、接收机省电设置On ：省电功能开启Off ：省电功能关闭10 、扫描模式设置CO ：载波扫描TO：时间扫描SE ：单次扫描扫描到有信号，马上停止扫描11 、扫描添加 / 删除设置ADD ：添加DEL ：删除12 、按键锁设置Manu ：手动设置按键锁▲▼▲▼- 6 - * # F F F * F MONI * F * F F AUTo ：自动锁按键锁13 、设置开机显示OFF ：开机不显示DC ：开机显示当前电压MSG ：开机显示开机问候语14 、设置开机显示信息可以设置 5 个字符的开机信息。
按或键选择字符，按键切到下一个字符，按键删除前一个字符，按键确认退出15 、设置信道模式显示信道名称On ：信道模式显示信道名称Off ：信道模式不显示信道名称■数字键输入1 ．在 FR 模式（信道）下，待机时，输入1~3 个数字来切换当前信道数字输完后，如果输入的信道存有频率，则对讲机切换到你输入的信道若没有则返回原来的信道例： CH 1 ：(输入 001) CH 98：(输入 098 或 98) CH 123 ：(输入 123) 2 ．在 FR 模式（全频）下，待机时，输入数字改变当前频率六位数字输完后，如果输入的频率有效，则对讲机切换到你输入的频率若超出范围则返回原来的工作频率七、删除信道1 ． 对讲机必须处于显示信道频率的信道模式下2 ． 按住键开机，对讲机进入删除信道状态此时液晶显示“DEL “，同时小信道号闪烁3 ．您可以通过按键选择所要删除的信道，或者通过输入相应信道的数字选择信道，再按键进入此时液晶显示“YES “4 ．最后按键确认本信道删除后对讲机将切到下一个有频率的信道，准备再删除当所有信道都没有频率时，对讲机将退出删除信道状态切到全频状态八、信道自台编程设定■设置记忆信道长按键和键并开机。
进入自台编程模式液晶显示“SELF”提示然后按下键，液晶显示变为“ CH－1” 1． 选择信道编号通过或选择您所要编辑的信道号，可选信道范围1～1992． 设置接收频率按下键进入设置接收频率您可以通过按键选择是否设置本信道的接收频率如果您想删除本信道您可以通过按键使液晶显示成“------ “ ，再按键确认，这样本信道信息将被删除对讲机进入设置下一个信道可以通过键盘按6 个数字键，输入您所需的频率，输完后再按键确定进入接收信令编程▲▼▲▲▼▲▼- 7 - # * * * * MONI F F F # # F F * # F F F 也可以通过按键以加减步进的方法改变当前频率通过按键切换当前的步进频率（5 K、10K 、12.5K、20K、25K、30K、50K ） 按键确定进入接收信令编程3． 设置接收信令当您进入该项目时，液晶显示(3 OFF) 按键选择所要设置的信令类型再按或选择您所需的接收信令组别，选择完后按键确定OFF 67.0 d 023N OFF 当选择的是DQT 信令时，您可以通过按键来切换正反向DCS N DCS I 4． 设置发射频率设置方法和步骤同“设置接收频率”内容一样。
5． 设置发射信令设置方法和步骤同“设置接收信令”内容一样6． 设置添加扫描 /删除扫描功能通过或选择 Add（添加扫描）或Del（删除扫描）功能，选择完后按键确定7． 设置繁忙锁定通过或选择 OFF（关闭），或 WAVE（载波锁定）或CALL （信令锁定） , 选择完后按键确定8 ． 设置信道名称可以设置 5 个字符的信道名称按或键选择字符，按键切到下一个字符，按键删除前一个字符，按键确认到此，本信道编程完毕，对讲。
