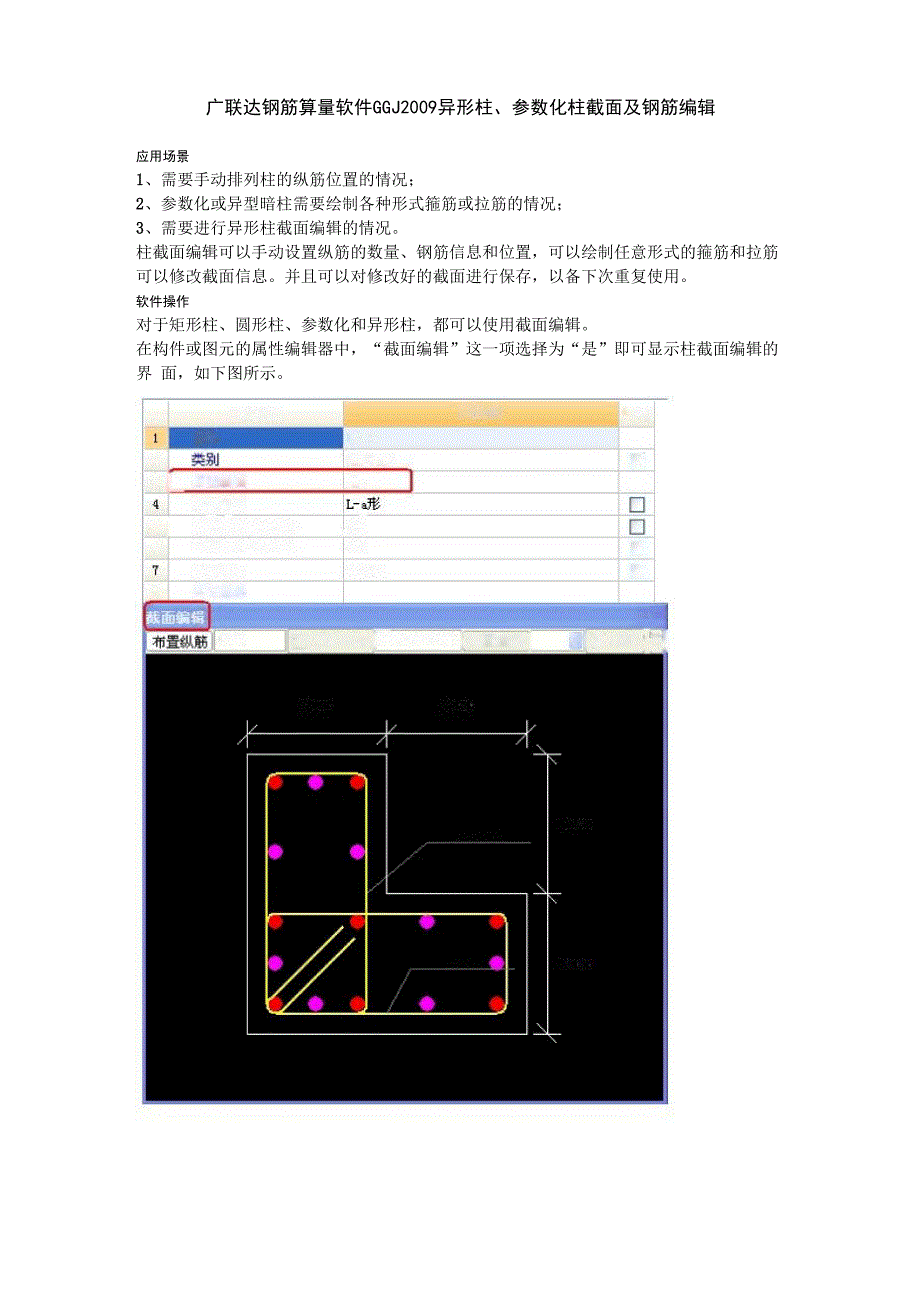

广联达钢筋算量软件GGJ2009异形柱、参数化柱截面及钢筋编辑应用场景1、需要手动排列柱的纵筋位置的情况；2、参数化或异型暗柱需要绘制各种形式箍筋或拉筋的情况；3、需要进行异形柱截面编辑的情况柱截面编辑可以手动设置纵筋的数量、钢筋信息和位置，可以绘制任意形式的箍筋和拉筋 可以修改截面信息并且可以对修改好的截面进行保存，以备下次重复使用软件操作对于矩形柱、圆形柱、参数化和异形柱，都可以使用截面编辑在构件或图元的属性编辑器中，“截面编辑”这一项选择为“是”即可显示柱截面编辑的界 面，如下图所示匸;2呈568□□名称属性值4B25W对齐纵筋胆咆如他叫［布置雜筋］| 園| X删除］卜］附加| 截百龍(B边〕血〕 阴o5400属性名称KZ弋眶架拄5 L黄面編辑截面髙(H边〕(mm)16B22截面形状全部纵筋苴它雜筋200200200AB@150AS@150说明：1、对于矩形柱、圆形柱和参数化柱新建后，软件默认“截面编辑”为“否，”如果需要切换 到截面编辑，修改为“是”即可2、对异形的柱，新建构件后，软件默认“截面编辑”为“是，”因为异形柱一般都需要手动 进行纵筋的排布和箍筋的绘制实例介绍下面以参数化柱为例，来介绍截面编辑功能的使用。
新建参数化柱，选择第一种参数化图形L-a截面按照图纸标注的钢筋信息，输入纵筋信息和箍筋信息，然后修改“截面编辑”为“是”，弹 出“截面编辑”对话框，如下图所示图中默认给出纵筋和外围的箍筋，纵筋的根数与属性中输入的一致，纵筋的排列，按照属性 中输入的钢筋信息，先布置角筋，剩余的钢筋按照边长平均布置角筋以红色显示，边筋以粉色显示目前，纵筋的位置对本身的计算结果没有影响，但是在 布置箍筋时需要准确设置纵筋的位置，否则箍筋的长度计算不符合实际情况 下面我们逐个介绍截面编辑中的功能1、布置纵筋：下拉框中有 3个命令，操作方法如下；1）布置角筋： 作用：整体一次性按形状自动生成角筋； 操作步骤：在右侧的输入框中输入角筋的信息，然后在下拉框中选择“布置角筋”命令，软 件自动布置角筋；2）按边布置角筋： 作用：一次布置一个位置的角筋；操作步骤：在右侧输入框输入钢筋信息，如“ 1B22”，然后选择“按边布置角筋”，选择相 交的两条边，在相交位置生成角筋；3）布置边筋：作用：在一条边上布置边筋；操作步骤：在右侧的输入框中输入钢筋信息，例如“2B22”，选择“布置边筋”命令，选择 柱的边线布置边筋毎面编辑2、对齐纵筋 作用：用来移动纵筋，实现两根钢筋的对齐，方便绘制箍筋。
操作步骤：选择【对齐纵筋】按钮，选择作为标准线的钢筋，然后选择要移动的钢筋，然后 选择要平行的边3、布置箍筋 作用：绘制箍筋或者拉筋操作步骤：1）在“布置箍筋”按钮左侧的输入框中输入箍筋信息，例如“A10@100/200”，如下图所示；2） 在“布置箍筋”下拉框中选择一种绘制方式，软件提供了“矩形”、“直线”和多种弧线 绘制方法；3） 选择纵筋所在的位置绘制箍筋或拉筋4、编辑弯钩作用：用来编辑箍筋或拉筋的弯钩角度操作步骤：a、点击【编辑弯钩】功能；b、 点击需要编辑弯钩的箍筋，此时在箍筋旁，会显示出弯钩角度显示框；c、 在弯钩角度显示框中，选择需要的弯钩角度即可5、删除作用：用来删除纵筋或箍筋以及拉筋，以及标注操作步骤：选中要删除的钢筋点或者线，点击【删除】按钮，软件提示“确定删除”，点击 “是”即可，不需要删除，点击“否”选中钢筋后，也可以通过键盘上的“Delete”键删除钢筋线或标注6、 标注：下拉框中有“显示标注”、“布置纵筋标注”、“布置箍筋标注”和“移动标注”几 个功能作用：a、 对纵筋或箍筋以及拉筋进行标注，便于查看；b、 通过标注后，修改标注中的钢筋信息来实现钢筋的修改。
1） 显示标注：设置是否显示标注；2） 布置纵筋标注：布置纵筋的钢筋信息标注； 操作步骤：选择“布置纵筋标注”命令，单击选择需要布置标注的钢筋，可以选择多个相同 钢筋；选择完毕后，点击右键确定；然后点击鼠标左键，确定标注的位置生成标注3） 布置箍筋标注：布置箍筋的钢筋信息标注；操作步骤：同“布置纵筋标注”；4） 移动标注：移动已经标注的内容； 操作步骤：选择标注线，拖动鼠标移动到指定位置，点击鼠标左键确定位置即可说明：所有标注都可以进行修改，修改标注时，只要选中标注的信息，重新输入即可例如 纵筋标注原来为“5B20”，可以修改为“5B16”，箍筋信息也可以进行修改7、 存盘和提取 作用：对已经编辑好的柱截面和钢筋布置情况进行“存盘”，后期通过“提取”功能来提取 重复使用操作步骤：点击【存盘】按钮，选择指定的存储位置，输入文件名称，点击【保存】； 点击【提取】按钮，选择已经存盘的文件，点击【打开】，即可提取保存的截面。
