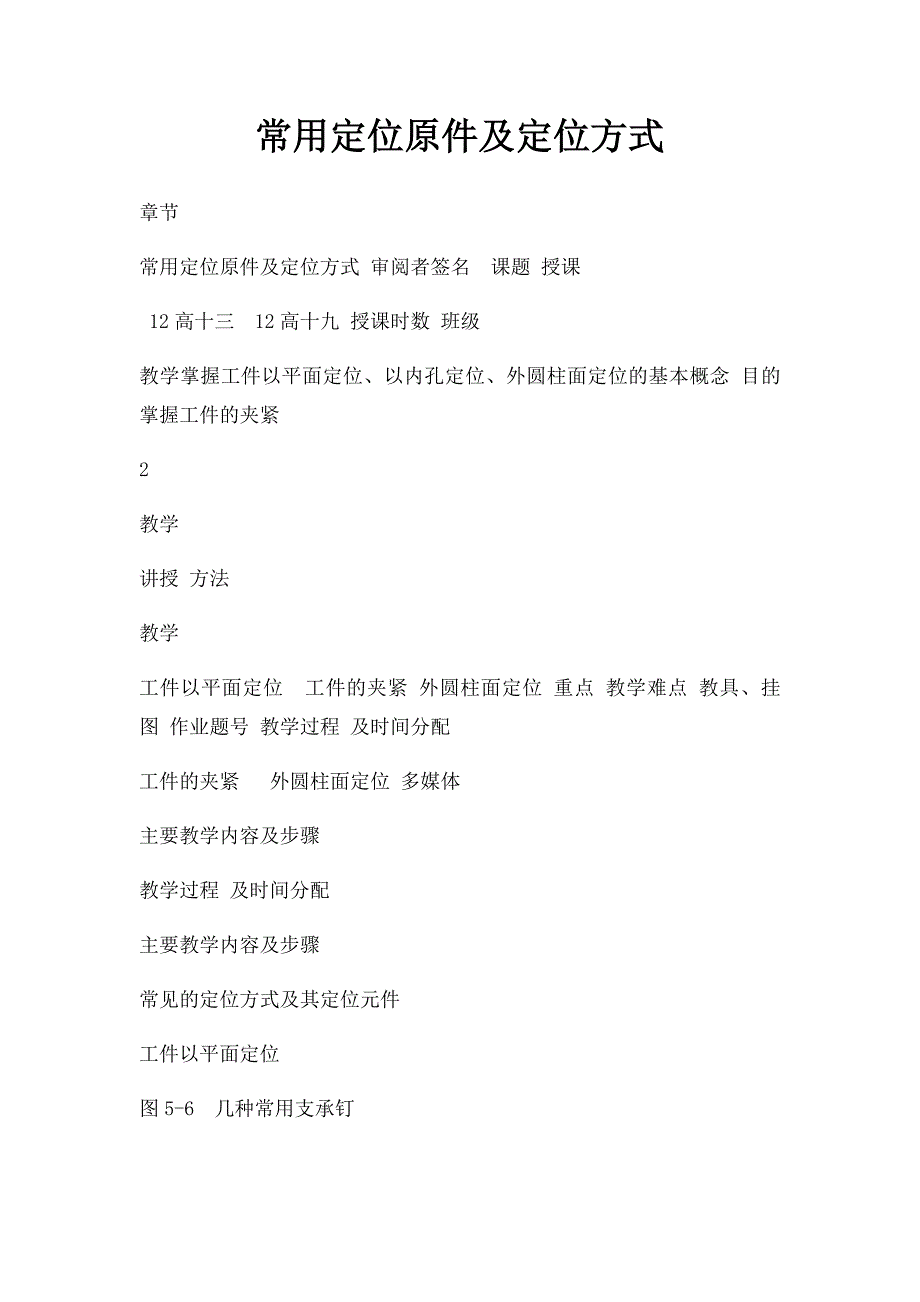

常用定位原件及定位方式章节常用定位原件及定位方式 审阅者签名 课题 授课 12高十三 12高十九 授课时数 班级 教学掌握工件以平面定位、以内孔定位、外圆柱面定位的基本概念 目的 掌握工件的夹紧 2 教学讲授 方法 教学工件以平面定位 工件的夹紧 外圆柱面定位 重点 教学难点 教具、挂图 作业题号 教学过程 及时间分配 工件的夹紧 外圆柱面定位 多媒体 主要教学内容及步骤 教学过程 及时间分配 主要教学内容及步骤 常见的定位方式及其定位元件 工件以平面定位 图5-6 几种常用支承钉 平面定位的主要形式是支承定位，工件的定位基准平面与定位元件表面相接触而实现定位常见的支承元件有下列几种： 1．固定支承 支承的高矮尺寸是固定的，使用时不能调整高度 1）支承钉 图5-6所示为用于平面定位的几种常用支承钉，它们利用顶面对工件进行定位其中图5-6a为平顶支承钉，常用于精基准面的定位图5-6b为圆顶支承钉，多用于粗基准面的定位图5-6c为网纹顶支承钉，常用在要求较大摩擦力的侧面定位图5-6d为带衬套支承钉，由于它便于拆卸和更换，一般用于批量大、磨损快、需要经常修理的场合。
支承钉限制一个自由度 图5-7 两种常用的支承板 2）支承板 支承板有较大的接触面积，工件定位稳固一般较大的精基准平面定位多用支承板作为定位元件图5-7是两种常用的支承板，图5-7a为平板式支承板，结构简单、紧凑，但不易清除落入沉头螺孔中的切屑，一般用于侧面定位图5-7b为斜槽式支承板，它在结构上做了改进，即在支承面上开两个斜槽为固定螺钉用，使清屑容易，适用于底面定位短支承板限制一个自由度，长支承板限制两个自由度 支承钉、支承板的结构、尺寸均已标准化，设计时可查国家标准手册 2．可调支承 3．自位支承 又称浮动支承 4．辅助支承 工件以外圆定位 工件以外圆柱面作定位基准时，根据外圆柱面的完整程度、加工要求和安装方式，可以在V形块、定位套、半圆套及圆锥套中定位其中最常用的是在V形块上定位 板书 板书 课堂测试 1. V形块 2. 定位套 3. 半圆套 4. 圆锥套 工件以圆孔定位 工件以圆孔定位大都属于定心定位(定位基准为孔的轴线)，常用的定位元件有定位销、 圆柱心轴、圆锥销、圆锥心轴等圆孔定位还经常与平面定位联合使用。
1．定位销 2．圆锥销 3．定位心轴 1）圆柱心轴 2）圆锥心轴 根据六点定位原理，分析图5-47所示各种定位方案中定位元件所限制的自由度 课堂小结： 板书设计 教学反思： 通过学习，使学生掌握了六点定位原理以及常用定位原件 三）工件以圆孔定位 工件以圆孔定位大都属于定心定位(定位基准为孔的轴线)，常用的定位元件有定位销、 圆柱心轴、圆锥销、圆锥心轴等圆孔定位还经常与平面定位联合使用 1．定位销 2．圆锥销 3．定位心轴 1）圆柱心轴 2）圆锥心轴 本节主要讲述的是常用定位原件及定位方式，在实际讲述时，因为学生都已进行过实习，而且在一年级时已经讲过车工工艺学了，所以在讲述新课时，大家非常容易接受。
