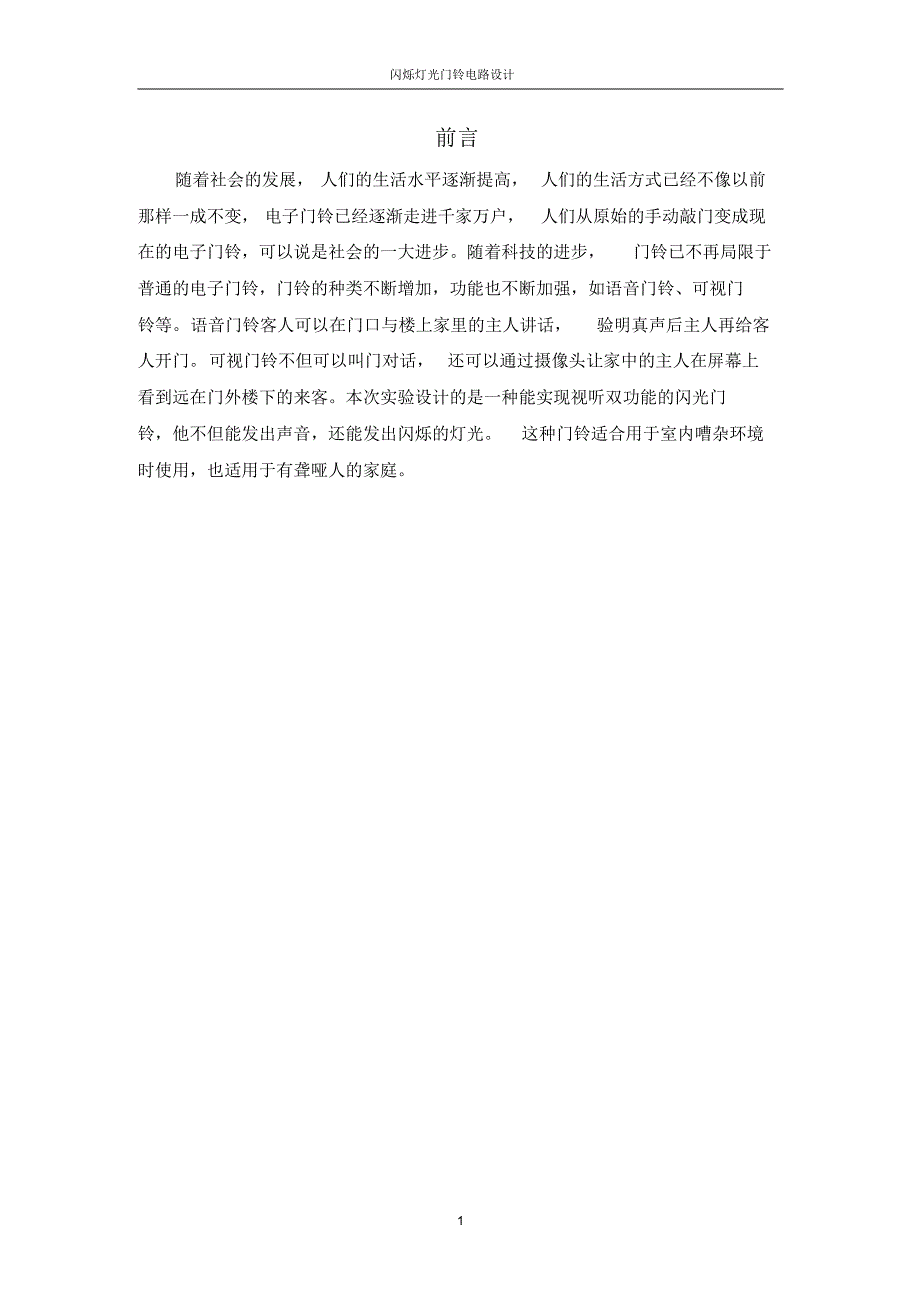

闪烁灯光门铃电路设计1 前言随着社会的发展， 人们的生活水平逐渐提高， 人们的生活方式已经不像以前那样一成不变， 电子门铃已经逐渐走进千家万户，人们从原始的手动敲门变成现在的电子门铃，可以说是社会的一大进步随着科技的进步，门铃已不再局限于普通的电子门铃，门铃的种类不断增加，功能也不断加强，如语音门铃、可视门铃等语音门铃客人可以在门口与楼上家里的主人讲话，验明真声后主人再给客人开门可视门铃不但可以叫门对话， 还可以通过摄像头让家中的主人在屏幕上看到远在门外楼下的来客本次实验设计的是一种能实现视听双功能的闪光门铃，他不但能发出声音，还能发出闪烁的灯光这种门铃适合用于室内嘈杂环境时使用，也适用于有聋哑人的家庭闪烁灯光门铃电路设计2 一．总体方案设计1. 方案论证闪烁灯光门铃电路由基本的门铃电路和灯光、声音延迟控制电路两部分组 成门铃电路选用由基本门铃芯片KD9300 及扬声器组成的基本门铃电路，这里 就不做过多研究灯光、声音延迟控制电路的核心电路是一个多谐振荡器电路， 下面对此进行方案论证方案一：用 NE555定时器组成的多谐振荡器用 NE555定时器组成的多谐振荡器采用时基电路NE555与外接的电阻和电容构成多谐振荡器电路原理如图5 所示。
该电路是靠电容cl 充电来维持第一个暂稳态，其持续时间为输出正脉冲宽度rwh，靠电容 cl 的放电来维持第二个暂稳态，其持续时间为输出负脉冲宽度Twl电路起振后，电容器C1 两端电压总是在 1／3—2／3Voo之间变化图中接入二极管VD1 、VD2 ，将电容 C1的充放电回路隔开，并且通过改变R2阻值大小，使 Twh和 Twl 得到改变，因而占空比得到调节图 1-1 用 555 组成的多谢振荡器方案二：用同型号三极管组成的多谐振荡器同型号三极管组成的多谐振荡器为两只完全对称的单管放大电路，其电路原理如图 l 所示两管之间采用阻容耦合，vTl 集电极经电容器cl 接在 vT2 的基极输入端，vT2 集电极经电容器 c2 接在 VTl 的基极输入端，构成了闭合环路，两晶体管交替地饱和导通、截止，工作于开关状态，使两管的集电极周期性地在高电平和低电平之间交替转换，输出连续的矩形脉冲， 矩形波的宽度与频率由电路中的 R2 、C1或 R3、c2 调节闪烁灯光门铃电路设计3 图 1-2 用同型号三极管组成的多谐振荡器方案三：用集成运放LM324组成的多谐振荡器用 1／4LM324等组成的多谐振荡器电路原理如图3 所示。
该运放工作在电压比较器的状态，正反馈网络中的电阻R2、R4对输出电压 uo 分压后，作为同相输入端的基准电压u+， 反相输入端的电压u 一取自 R3 、 C组成的积分电路 c 两端 ，U一与 u+进行比较，决定着输出电压Uo电平的高低南于C不断在正反两个方向充电和放电，使U一电压不断地高于u+和低于 u+，输出电压 Uo也随之在低、高电平之间翻转， 输出端就会得到一定周期和频率的方波信号该振荡器的特点是：频率稳定度高、 温漂小，振荡频率仅与 R3 、c 有关，而与所用运放特性无关；输出幅度较大、电源电压范围宽等图 1-3 用集成运放LM324组成的多谐振荡器2. 方案选择：方案一虽然电路原理略显复杂，但采用集成芯片易于电路的集成化，而且输出矩形脉冲宽度容易调整，便于整体电路的调试方案二不具备方案一上面所阐述的各种优势. 而且采用的是比较原始的电路和实施方法 , 不能突出电子专业的特色方案三频率稳定度高、温漂小，输出幅度较大，电压范围广，但考虑到应用环境、电路的易于理解和易于整体调试，方案三没有方案二优点显著综合以上分析，故采用方案一来进行电路设计闪烁灯光门铃电路设计4 二．总体电路设计1. 闪烁灯光门铃电路的组成闪烁灯光门铃电路主要由3V直流电源、门铃芯片、运放电路、扬声器、光 耦合器、振荡电路、晶闸管、灯、～220 交流电等组成。
其结构图如图1：图 2-1 闪烁门铃电路组成框图2. 各单元模块功能介绍及器件选择；（1）3V 直流电源主要给基本门铃电路部分供电，这里选用2 节 5 号电池 （2）开关、门铃芯片、运放电路和扬声器组成基本门铃电路，开关充当门铃 按钮，这里选用 PB-305B 轻触无锁按钮开关；门铃芯片内存储了一段音乐程序， 选用普通的门铃芯片KD9300；运放电路将门铃芯片输出的信号放大，让后输入 给扬声器，扬声器发出音乐，运放电路用一只硅NPN 型 9013三极管，扬声器选 用 Φ27mm ×9mm、8Ω、0.1W 超薄微型动圈式扬声器 （3）光耦合器链接基本门铃电路和主电路，并控制振荡电路导通或截止，选 用 4N25 型光耦合器 （4）振荡电路产生矩形脉冲，触发晶闸管导通，使灯泡发光，这里用NE555 定时器组成振荡电路 （5）晶闸管工作在开关状态，控制灯泡的开关，选用MR100 ―8 型晶闸管3V 直流电源开关扬声器门铃芯片运放电路光耦合器振荡电路晶闸管灯～220 交 流 电闪烁灯光门铃电路设计5 3.特殊器件的介绍；NE555内部框图，工作原理555 定时器由 3 个阻值为 5kΩ的电阻组成的分压器、两个电压比较器C1 和C2、基本 RS 触发器、放电三极管TD 和缓冲反相器 G4 组成。
虚线边沿标注的数字为管脚号其中， 1 脚为接地端； 2 脚为低电平触发端，由此输入低电平触发脉冲； 6 脚为高电平触发端，由此输入高电平触发脉冲；4 脚为复位端，输入负脉冲（或使其电压低于0.7V）可使 555定时器直接复位； 5 脚为电压控制端，在此端外加电压可以改变比较器的参考电压，不用时，经0.01uF 的电容接地，以防止引入干扰； 7 脚为放电端， 555 定时器输出低电平时，放电晶体管TD 导通，外接电容元件通过TD 放电； 3 脚为输出端，输出高电压约低于电源电压1V—3V，输出电流可达 200mA，因此可直接驱动继电器、发光二极管、指示灯等；8 脚为电源端，可在5V—18V 范围内使用图 2-2 NE555 内部框图555 定时器工作时过程分析如下：5 脚经 0.01uF 电容接地，比较器C1 和 C2 的比较电压为： UR1=2/3VCC、UR2=1/3VCC当 VI1＞2/3VCC，VI2＞1/3VCC 时，比较器 C1 输出低电平，比较器C2 输出高闪烁灯光门铃电路设计6 电平，基本 RS触发器置 0，G3 输出高电平，放电三极管TD 导通，定时器输出低电平当 VI1＜2/3VCC，VI2＞1/3VCC 时，比较器 C1 输出高电平，比较器C2 输出高电平，基本 RS 触发器保持原状态不变， 555 定时器输出状态保持不来。
当 VI1＞2/3VCC，VI2＜1/3VCC 时，比较器 C1 输出低电平，比较器C2 输出低电平，基本 RS 触发器两端都被置1，G3 输出低电平，放电三极管TD 截止，定时器输出高电平当 VI1＜2/3VCC，VI2＜1/3VCC 时，比较器 C1 输出高电平，比较器C2 输出低电平，基本 RS 触发器置 1，G3输出低电平，放电三极管TD 截止，定时器输出高电平NE555 极限参数：表 2-1 NE555 极限参数NE555极限参数电源电压允许功耗工作温度储藏温度最高温度+18V 600mW -10— +70℃军用 -55—+125℃-65—+150℃300℃闪烁灯光门铃电路设计7 三．总体电路图及其工作过程1. 总体电路图图 3-1 闪烁灯光门铃电路2.电路工作过程按下门铃按钮 SB ， IC1 KD9300音乐集成电路的 TRIG端得到一个高电平， O/P输出音乐集成电路中所储存的音乐信号，并通过三极管VT 9013 的放大后从扬声器 B中发出音乐三极管 VT1组成的放大电路通过集电极向三极管VT2基极输入一个放大信号，在二极管VD1的整流作用下，使得三极管VT2饱和导通 光耦合器 IC2 中的发光二极管发出亮光，使得光耦合器的4、5 脚之间呈现低阻抗性，使得 IC3 555 时基电路的 4 脚为高电平， IC3 电路电路开始起 ? （IC3 555 时基电路接成低频自激振荡） ，3 脚输出低频方波脉冲，通过R3触发晶闸管 VT3的门极，VT3导通，门灯开始闪烁。
当音乐播完后，扬声器B停止发声，三极管 VT1 、VT2截止，使得 IC2 光耦合电路的 4、5 脚之间呈现高阻抗性，则IC3 555 时基电路的 4脚为低电平，使得555 电路处于强制复位状态，此时3 脚输出低电平，晶闸管 VT3在交流过零时截止，门灯熄灭此时电路处于等待下次按钮SB按下的初始状态闪烁灯光门铃电路设计8 四．系统调试本电路结构简单、使用方便，只要焊接正确，选用元件正确都能正常工作 可以通过可调电阻器控制灯亮的时间长短，用户根据自己的需要可以自由调节闪烁灯光门铃电路设计9 五．结语经过数天的努力，我终于完成了闪烁灯光门铃电路的设计通过本次设计，不但使我更加熟悉了数字电子课的知识，而且让我知道了在课本上没有的东西通过查找资料图书， 上网搜索，掌握了由 555 定时器组成的低频自激震荡电路的方法和原理， 了解了 555定时器的工作原理和使用方法，还学会了 555 定时器的其他几种用途此次课程设计意义很大， 不但让我懂得了以前没有理解的东西，而且使我明白学习知识的意义 通过画图和仿真不但使我更深的理解了课上学的知识，还提高了独立思考和动手能力通过本次课程设计， 使我知道我现在所学到的知识还远远不够，在实际操作中有很多问题还不能解决， 所以我要在今后的学习中更加努力，学好本专业的知识。
我相信通过这次课程设计，我一定会在以后的学习中更上一层楼闪烁灯光门铃电路设计10 参考文献[1] 阎石 .数字电子技术基础[M]. 第五版 . 北京：高等教育出版社， 2006.168 ～187， 487～497. [2] 扬子鸣， 张恩沛 . 电路与电子技术实训教程[M]. 第一版 . 北京： 科学出版社， 2003.126 ～134，167～168. [3] 方大千，鲍俏伟 . 实用电子控制电路[M]. 第一版 . 北京：国防工业出版社， 2003.238 ～264.[4]肖景和，数字集成电路应用精粹 . 北京：人民邮电出版社，2002.266 ～268. [5] 李忠波 , 袁宏 ,( 等). 电子设计与仿真技术.北京 : 机械工业出版社,2004 闪烁灯光门铃电路设计11 附录1. 由 555 定时器组成的低频自激震荡电路及其仿真电路闪烁灯光门铃电路设计12 2.闪烁灯光门铃电路器件列表零件种类零件型号数量门铃芯片KD93001 光耦合器4N251 555定时器NE5551 三极管NPN 型 9013（β >=100）2 可调电阻器100Ω—— 1M Ω卧式兰白可调电阻1 晶闸管MR100-81 扬声器φ27mm*9mm 、8Ω、0.1W 超薄微型动圈式扬声器1 电容器瓷介电容器0.01μ*2，1μ*1 电解电容器33μ*1，220μ*1 CBB-400 型聚丙烯电容器*16 电阻器200Ω*1，1K*2 ，1M*14 二极管IN4004 型硅整流二极管*2 12V、1W 的 2CW105 硅稳压二极管*1 IN4148*14 灯泡220V，15W 灯泡1 开关PB—— 305B 轻触无锁按扭开关1 其他材料电池座（装2 节 5 号电池） *1 220V 交流电源插头 *1 电路板 150mm*120mm*1 焊接用导线2m*14 闪烁灯光门铃电路设计13 致谢本次广角杯电子设计大赛是学校给我们学生提供的一次绝好的锻炼动脑和 动手能力的机会，通过自己动脑构思电路原理，计算电路参数， 自己动手绘制电 路图和焊接电路器件， 使我受益良多。
对我而言这不仅仅是一次实验，更是一次 锻炼和展现自我的机会，我不但从中学会了许多知识，而且增强了动手能力，以 后如果有类似的活动，我还会积极参加的 电子设计的成功离不开学校的支持和老师的指导，学校给我们提供了有力的 条件和良好的实践环境， 让我们。
