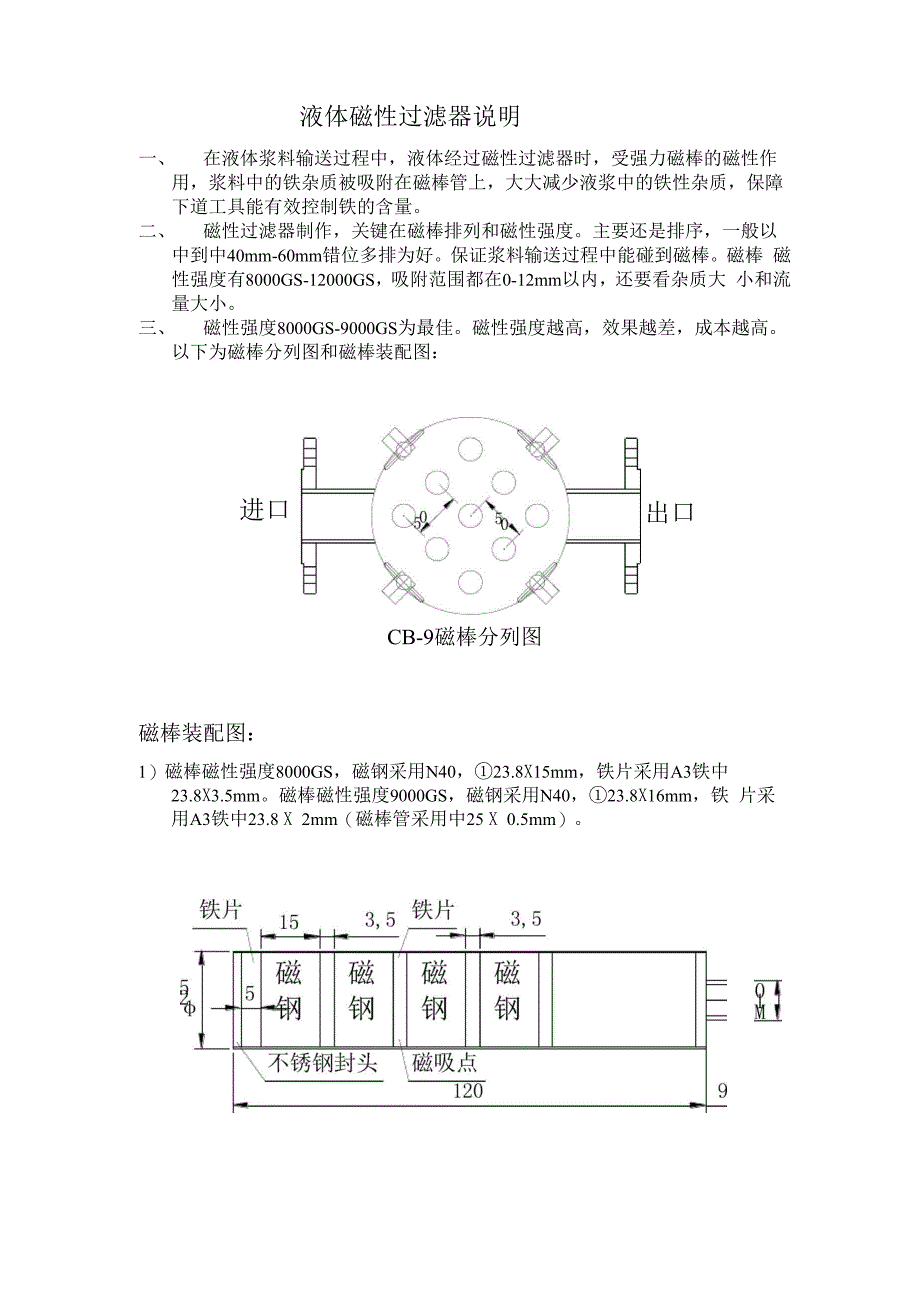

液体磁性过滤器说明一、 在液体浆料输送过程中，液体经过磁性过滤器时，受强力磁棒的磁性作 用，浆料中的铁杂质被吸附在磁棒管上，大大减少液浆中的铁性杂质，保障 下道工具能有效控制铁的含量二、 磁性过滤器制作，关键在磁棒排列和磁性强度主要还是排序，一般以 中到中40mm-60mm错位多排为好保证浆料输送过程中能碰到磁棒磁棒 磁性强度有8000GS-12000GS，吸附范围都在0-12mm以内，还要看杂质大 小和流量大小三、 磁性强度8000GS-9000GS为最佳磁性强度越高，效果越差，成本越高 以下为磁棒分列图和磁棒装配图：进口出口CB-9磁棒分列图磁棒装配图：1）磁棒磁性强度8000GS，磁钢采用N40，①23.8X15mm，铁片采用A3铁中 23.8X3.5mm磁棒磁性强度9000GS，磁钢采用N40，①23.8X16mm，铁 片采用A3铁中23.8 X 2mm（磁棒管采用中25 X 0.5mm）2）磁棒磁性强度10000GS,磁钢采用N45,①23.8X22mm，铁片采用A3铁中23.8 X 1.3mm （磁棒管采用中 25 X 0.4mm）铁片22厂1'3 铁片— / 1,3 ―1r!.6磁 一钢磁钢磁钢—xi9——\不锈钢封头 、磁吸点 120♦. 3）磁棒磁性强度11000GS-12000GS以上，磁钢采用N50,①23.8X25mm-30mm, 铁片采用A3铁中23.8X 1mm以内（磁棒管采用中25X0.3mm）。
