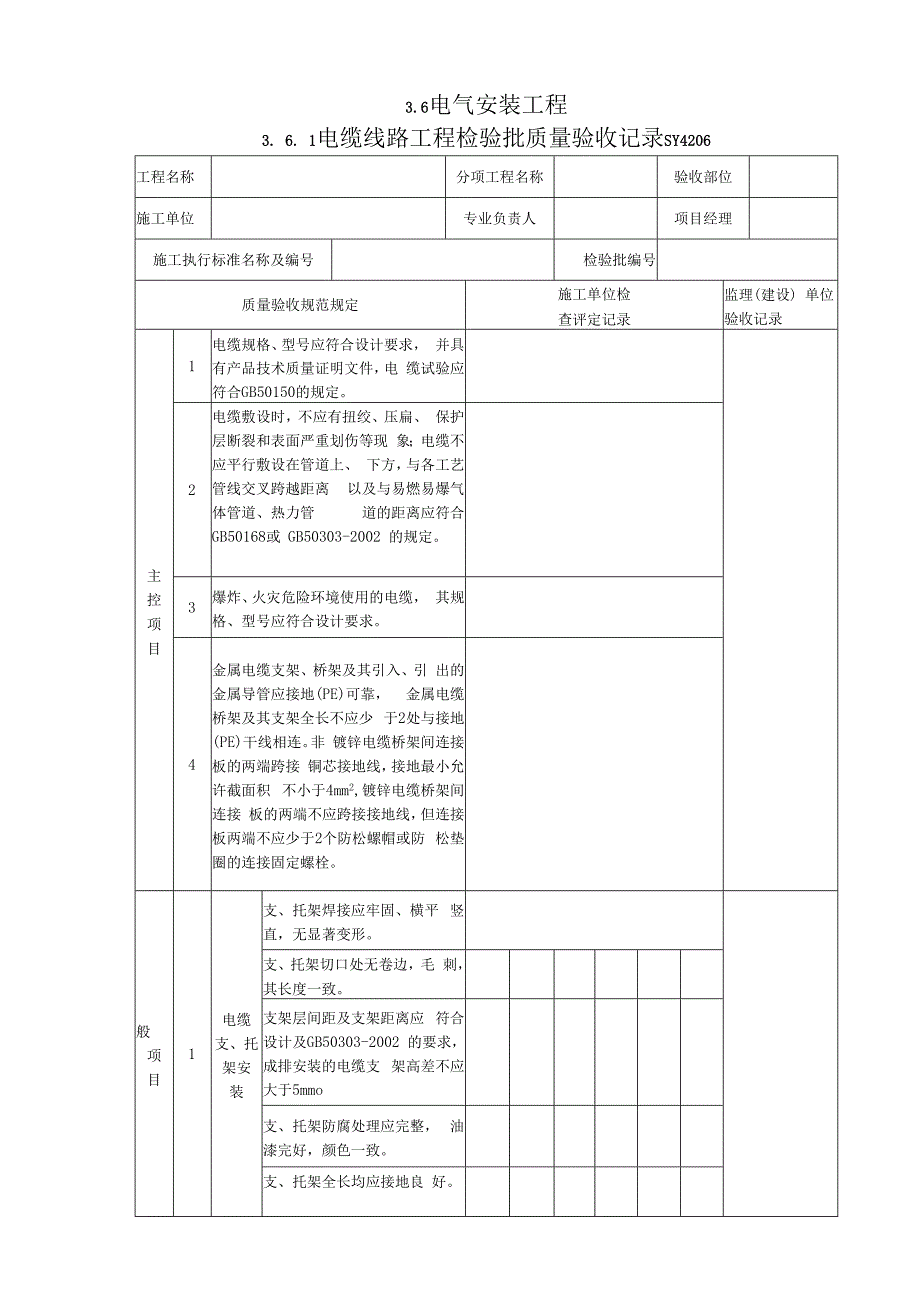

3.6电气安装工程3. 6. 1电缆线路工程检验批质量验收记录SY4206工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设) 单位验收记录主 控 项 目1电缆规格、型号应符合设计要求， 并具有产品技术质量证明文件，电 缆试验应符合GB50150的规定2电缆敷设时，不应有扭绞、压扁、 保护层断裂和表面严重划伤等现 象；电缆不应平行敷设在管道上、 下方，与各工艺管线交叉跨越距离 以及与易燃易爆气体管道、热力管 道的距离应符合GB50168或 GB50303-2002 的规定3爆炸、火灾危险环境使用的电缆， 其规格、型号应符合设计要求4金属电缆支架、桥架及其引入、引 出的金属导管应接地(PE)可靠， 金属电缆桥架及其支架全长不应少 于2处与接地(PE)干线相连非 镀锌电缆桥架间连接板的两端跨接 铜芯接地线，接地最小允许截面积 不小于4mm2,镀锌电缆桥架间连接 板的两端不应跨接接地线，但连接 板两端不应少于2个防松螺帽或防 松垫圈的连接固定螺栓般项 目1电缆支、托 架安 装支、托架焊接应牢固、横平 竖直，无显著变形。
支、托架切口处无卷边，毛 刺，其长度一致支架层间距及支架距离应 符合设计及GB50303-2002 的要求，成排安装的电缆支 架高差不应大于5mmo支、托架防腐处理应完整， 油漆完好，颜色一致支、托架全长均应接地良 好工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理（建设） 单位验收记录般项 目2电 缆 桥 架 安 装桥架安装位置应正确，且安装 牢固拐角内侧应无直角，成排时弧 度一致应按照设计要求参照 GB50303-2002,针对不同材质 的桥架设置伸缩节，电缆桥架 跨越建筑物变形缝处应设置 补偿装置桥架盖板安装牢固，拆卸方 便螺栓连接应牢固，螺母应在槽 外侧防腐完整，应按设计要求参照 GB50303-2002针对不同材质 的桥架进行接地连接，但铝合 金、不锈钢桥架与钢支架固定 时，应有防电化腐蚀措施3电缆敷设电缆敷设应排列整齐，固定牢 固，不宜交叉并留有余量控制电缆中间不应有接头电缆进入电缆沟、隧道、建筑 物及穿管进入口应封闭电缆穿越公路、建筑物时应装设 导管电缆直埋的上、下部应铺以不 小于100mm厚的软土或沙层， 并加盖保护板，其覆盖宽度应 超过电缆两侧各50mm,保护板 可采用混凝土盖板或砖块。
软 土或沙子中不应有石块或其 他硬质杂物直埋电缆回填土 时，应分层夯实直埋电缆在直线段每隔50m〜 100m处、电缆接头处、拐弯处、 进入建筑物等处应设置明显的 方位标志桩工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检 查评定记录监理（建设） 单位验收记录般项 目3电缆敷设水 底 电 缆 的 质 量应平放水底，无悬空， 保护范围两端应固 定平行敷设时间距不小于 最高水位深的2倍引到岸上部分是应加 保护管，或保护盖板， 金属保护管应做防静 电接地4终端 电缆 头制 作爆炸、火灾危险环境电缆敷 设穿越孔洞应填堵严实，不 应有明显的裂缝和孔隙，穿 越不同危险等级区域时，应 采用专用设备材料进行严 格有效的封堵电缆最小允许弯曲半径与 电缆外径比值：控制电缆 与橡皮绝缘电力电缆、聚 氯乙烯绝缘电力电缆不应 小于10；多芯交联聚乙烯 绝缘电力电缆不应小于 15；单芯交联聚乙烯绝缘 电力电缆不应小于20电缆头芯线应连接紧密， 相位一致冷、热缩电缆头制作应符 合产品技术要求电缆头固定应牢固，排列 应整齐，金属防护层接地 应良好在防爆区域使用填料函 时，填料函的选用规格应 合适，电缆的金属防护层 与填料函之间应压紧。
电线、电缆的回路标记应 清晰，编号应准确工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理（建设） 单位验收记录般项 目5中间 电缆 接头 制作制作前应检查电缆型号、规 格、电压等级，均应符合设 计规定；绝缘应良好；电缆 中间接头盒及其配件应齐 全、无损伤电缆中间接头制作工艺应 符合工艺规程规定，连接管 压模尺寸应与芯线规格相 符，外观应完好接地线与电缆屏蔽层，铠装 层连接应符合GB50168的 要求，锡焊外观应平整，无 毛刺施工单位检查评定结果项目专业质量检查员： 年 月 日理切位收论 监建单验结 z(\监理工程师（建设单位项目代表）： 年 月 日3. 6. 2管配线工程检验批质量验收记录SY4206工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理（建设） 单位验收记录主 控 项 目1金属导管不应对口熔焊连接配线 的材质、适用的场所及连线应符合 设计及GB50303-2002的要求2爆炸、火灾危险环境导管与设备、 导管与导管的连接应采用相应等 级防爆产品，隔离密封的制作与安 装应符合GB50257的要求。
般 项 目1电缆俄倨管安装电缆导管不应有穿孔、裂缝 和严重腐蚀支架毋成U应整齐，安装应牢固导管敷设应横平竖直，固定 牢固，并列敷设时管口应高 低一致每根电缆管的弯头不应超过 三个，直角弯不应超过2个 电缆管弯制后，不应有裂缝 和显著的凹瘪现象，其弯扁 程度不宜大于管子外径的 10%,弯曲半径不应小于所穿 电缆最小弯曲半径金属管口应无毛刺，棱角， 宜做成喇叭形状或安装塑料 保护套穿过建筑物变形缝处应有补 偿装置电缆管的内径至少是电缆外 径的1. 5倍；混凝土管、陶 土管、石棉水泥管内径除应 满足上述要求外，且内径不 宜小于lOOmmo非镀锌钢质导管应在外表涂防 腐漆或沥青，镀锌管镀锌层剥 落处也应涂以防腐漆2导管连接导管连接应牢固,密封应良好， 两管口应对准套接的短套管 或带螺纹的管接头的长度，不 应小于导管外径的2. 2倍金 属导管不宜直接对焊硬质塑料管在套接或插接 时，其插入深度宜为管子内 径的1. 1倍〜1.8倍在插接 面上应涂以胶合剂粘牢密 封；采用套接时套管两端应 封焊3. 6.2管配线工程检验批质量验收记录（续）SY4206工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理（建设） 单位验收记录般 项 目3导管明敷导管应安装牢固；导管支 持点间的距离，当设计无 规定时，不宜超过3m。
当塑料管的直线长度超过 30m时，宜加装伸缩节4爆炸、 火灾 危险 环境 配管对于有防爆要求的场所， 导管与灯具、接线盒、开 关等的螺纹连接处应紧密 牢固，在螺纹上涂以电力 复合脂或导电性防锈脂金属导管应可靠接地除 设计有特殊规定外，镀锌 导管连接处不做跨接线管路之间不得采用倒扣连 接；当连接有困难时，应 采用防爆活接头，其接合 面应密贴金属导管的接地及连接应 符合GB50303-2002的要 求施工 单位 检查 评定 结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目代表）： 年 月 日3. 6. 3滑接线安装工程检验批质量验收记录SY4206工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设) 单位验收记录主控项目1滑接线各相间和对地的绝缘电阻 值应大于0. 5 MQ2设备的可接近裸导体接地(PE)连 接完成后，经检查合格后方能进行 试验般项 目1支架安装应平正，牢固，间距均匀， 防腐完整绝缘子、绝缘套应清洁，不应有机 械损伤2滑接线的安装型钢滑接线安装应平直，固 定牢靠。
滑接线连接处应平滑，滑接 面不应锈蚀跨越建筑物伸缩缝处的滑接 线应有补偿装置额定电压为0. 5kV以下的相 邻滑接线导电部分和导电部 分对地净间距不应小于 30mm型钢 滑接 线安 装滑接线中心线与轨道 中心线偏差为长度的 1%,且不大于10mm滑接线之间水平或垂 直距离偏差为长度的 1%,且不大于10mmo分段 供电 滑接 线安 装滑接线间隙两侧相位 一致允许并联时，分断间隙 应为20mm不允许并联时分断间 隙应大于滑接器与滑 接线接触长度40mm膨胀补偿装置滑接线留10-20mm间 隙接触面两端高低差允 许偏差为1mm工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理（建设） 单位验收记录般 项 目3滑接线连。
