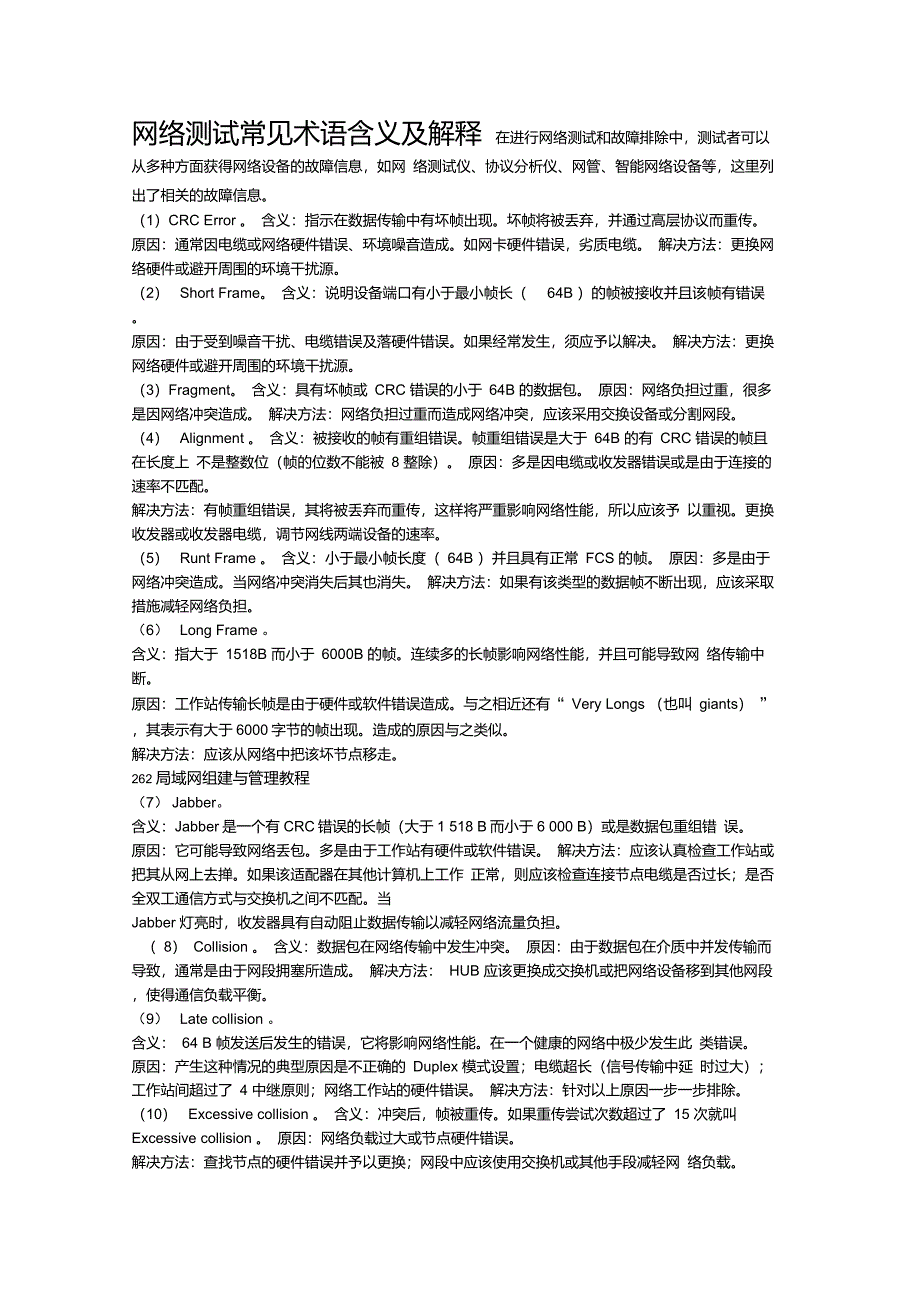

网络测试常见术语含义及解释 在进行网络测试和故障排除中，测试者可以从多种方面获得网络设备的故障信息，如网 络测试仪、协议分析仪、网管、智能网络设备等，这里列出了相关的故障信息1）CRC Error 含义：指示在数据传输中有坏帧出现坏帧将被丢弃，并通过高层协议而重传 原因：通常因电缆或网络硬件错误、环境噪音造成如网卡硬件错误，劣质电缆 解决方法：更换网络硬件或避开周围的环境干扰源2） Short Frame 含义：说明设备端口有小于最小帧长（ 64B ）的帧被接收并且该帧有错误原因：由于受到噪音干扰、电缆错误及落硬件错误如果经常发生，须应予以解决 解决方法：更换网络硬件或避开周围的环境干扰源3）Fragment 含义：具有坏帧或 CRC 错误的小于 64B 的数据包 原因：网络负担过重，很多是因网络冲突造成 解决方法：网络负担过重而造成网络冲突，应该采用交换设备或分割网段4） Alignment 含义：被接收的帧有重组错误帧重组错误是大于 64B 的有 CRC 错误的帧且在长度上 不是整数位（帧的位数不能被 8 整除） 原因：多是因电缆或收发器错误或是由于连接的速率不匹配解决方法：有帧重组错误，其将被丢弃而重传，这样将严重影响网络性能，所以应该予 以重视。
更换收发器或收发器电缆，调节网线两端设备的速率5） Runt Frame 含义：小于最小帧长度（ 64B ）并且具有正常 FCS 的帧 原因：多是由于网络冲突造成当网络冲突消失后其也消失 解决方法：如果有该类型的数据帧不断出现，应该采取措施减轻网络负担6） Long Frame 含义：指大于 1518B 而小于 6000B 的帧连续多的长帧影响网络性能，并且可能导致网 络传输中断原因：工作站传输长帧是由于硬件或软件错误造成与之相近还有“ Very Longs （也叫 giants） ”，其表示有大于6000字节的帧出现造成的原因与之类似解决方法：应该从网络中把该坏节点移走262 局域网组建与管理教程（7） Jabber含义：Jabber是一个有CRC错误的长帧（大于1 518 B而小于6 000 B）或是数据包重组错 误原因：它可能导致网络丢包多是由于工作站有硬件或软件错误 解决方法：应该认真检查工作站或把其从网上去掸如果该适配器在其他计算机上工作 正常，则应该检查连接节点电缆是否过长；是否全双工通信方式与交换机之间不匹配当Jabber 灯亮时，收发器具有自动阻止数据传输以减轻网络流量负担。
8） Collision 含义：数据包在网络传输中发生冲突 原因：由于数据包在介质中并发传输而导致，通常是由于网段拥塞所造成 解决方法： HUB 应该更换成交换机或把网络设备移到其他网段，使得通信负载平衡9） Late collision 含义： 64 B 帧发送后发生的错误，它将影响网络性能在一个健康的网络中极少发生此 类错误原因：产生这种情况的典型原因是不正确的 Duplex 模式设置；电缆超长（信号传输中延 时过大）；工作站间超过了 4 中继原则；网络工作站的硬件错误 解决方法：针对以上原因一步一步排除10） Excessive collision 含义：冲突后，帧被重传如果重传尝试次数超过了 15 次就叫 Excessive collision 原因：网络负载过大或节点硬件错误解决方法：查找节点的硬件错误并予以更换；网段中应该使用交换机或其他手段减轻网 络负载11） Code violation 含义：表示有非法的代码被交换机接收原因：在用交换机时，当使用 100 M 速率传输时，每 4 位代码路上按 5 位代码传输 这就可能产生一些非法代码，它不该被传送，如果被传送，就叫 Code violation 。
由于网络线 路中信号在传输中受到外界信号干扰解决方法：使用屏蔽线或减小外界干扰信号特别在 100 M 的双绞线走线中与干扰源并 行走线12） DRM （ Data Rate Mismatch ） 含义：被接收的信号和 HUB 等设备内部时钟不匹配原因： HUB 等的硬件问题或网络接口问题 解决方法：应该首先认真检查连接到该设备的线缆及其端口连接良好否；再检查其他连 接段的设备端口、网卡、线缆的端结器连接好否，一步一步排除，查找出错误的原因13） Reset 含义：不用关电而使得设备从新完成所变动端口的配置，特别是在一些中继器中14）Link 含义：当该端口连接到一台加点的设备上该指示灯就亮当连接的设备断电或连接有问 题就灭了第8 章局域网故障诊断与排除 263（15 ） Receive（ Rx） 含义：当该端口连接到网络上并接收到数据包时，指示灯就不断闪烁16 ） Translation （Tx） 含义：当该端口连接到网络上并发送数据包时，指示灯就不断闪烁17） SQE（Signal Quality Error ）含义：即heartbeat功能，其产生一个叫 Collision Presenee Test （多叫Heart Beat）的信号， 在设备运行中检测电路冲突， 多出现在收发器上。
当把收发器连接到计算机上时， 其设置成 Enable/ON，当连接到中继器、 HUB 上时，设置成 Disabled/OFF 18） AUI （ Attaehment Unit Interfaee ）含义：是一个介质单元接口它有 IEEE 802.3 定义的一个 15 针（ DB-15 ）接口规范，用 于连接PC、服务器及其他连接到粗缆的设备上 它也可以通过以太网收发器或 MAU（ MediaAccess Unit）连接到各种以太网介质（如 BNC、光纤）上有些 HUB、中继器上有此标识符，当把开关拨到其端， AUI 就起作用 19） MAU （ Medium Attachment Unit ）含义：是一个用于连接 DTE到传输介质的网络设备以太网收发器（ Transceiver）就是 一个 MAU 一个 10BASE-T MAU 用于连接 UTP 到一个 AUI 接口上（如 HUB 、中继器、网 卡）20 ） BNC （ Bayonet Nut Couple ） 含义：细缆接口之一（还有 T 型头、细缆端子）在有些 HUB 、中继器上有此标识符， 当把开关拨到该端，该端口即连接到网络上，有数据包时，其对应的指示灯就不断闪烁。
21） Daisy-Chain Port 含义：是一个 MDI的RJ-45 口，通过直连线（straight-through ）级联（cascade其他同 类设备 22）MDI Port （ Medium Dependent Interface ）含义：MDI是IEEE10BASE-T标准中规定的用于UTP线缆的接口之一该口通过直连 线连接HUB到ROUTER、SWITCH 等网络设备上23）MDI-XPort （Medium Dependent Interface-Crossed ）含义： MDI-X 是一般的 RJ-45 口（如 HUB 上的绝大数口都是此类型的），它内部完成了 交叉，使用直连线可以连接 HUB 到工作站的网卡上。
