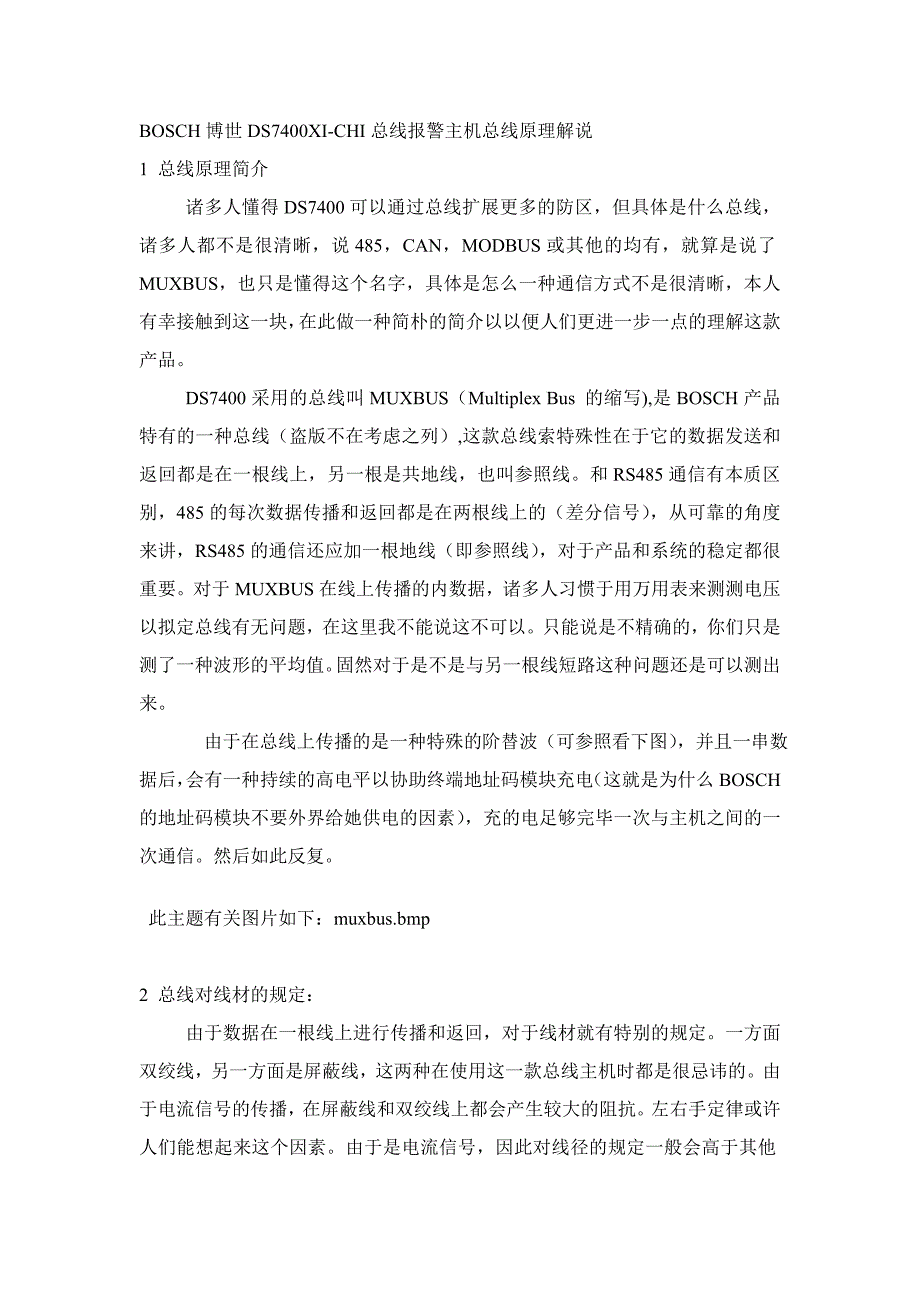

BOSCH博世DS7400XI-CHI总线报警主机总线原理解说1 总线原理简介 诸多人懂得DS7400可以通过总线扩展更多的防区，但具体是什么总线，诸多人都不是很清晰，说485，CAN，MODBUS或其他的均有，就算是说了MUXBUS，也只是懂得这个名字，具体是怎么一种通信方式不是很清晰，本人有幸接触到这一块，在此做一种简朴的简介以以便人们更进一步一点的理解这款产品 DS7400采用的总线叫MUXBUS（Multiplex Bus 的缩写),是BOSCH产品特有的一种总线（盗版不在考虑之列）,这款总线索特殊性在于它的数据发送和返回都是在一根线上，另一根是共地线，也叫参照线和RS485通信有本质区别，485的每次数据传播和返回都是在两根线上的（差分信号），从可靠的角度来讲，RS485的通信还应加一根地线（即参照线），对于产品和系统的稳定都很重要对于MUXBUS上传播的内数据，诸多人习惯于用万用表来测测电压以拟定总线有无问题，在这里我不能说这不可以只能说是不精确的，你们只是测了一种波形的平均值固然对于是不是与另一根线短路这种问题还是可以测出来 由于在总线上传播的是一种特殊的阶替波（可参照看下图），并且一串数据后，会有一种持续的高电平以协助终端地址码模块充电（这就是为什么BOSCH的地址码模块不要外界给她供电的因素），充的电足够完毕一次与主机之间的一次通信。
然后如此反复 此主题有关图片如下：muxbus.bmp 2 总线对线材的规定： 由于数据在一根线上进行传播和返回，对于线材就有特别的规定一方面双绞线，另一方面是屏蔽线，这两种在使用这一款总线主机时都是很忌讳的由于电流信号的传播，在屏蔽线和双绞线上都会产生较大的阻抗左右手定律或许人们能想起来这个因素由于是电流信号，因此对线径的规定一般会高于其他485总线特别是对于远距离通信人们都懂得线阻与线径是成反比的R=P*L/S（S=线的截面积） 强烈建议使用平行线屏蔽线和双绞线不是绝对的不行只是距离将大打折扣3 线材与距离的一种大至关系: 对于多远的距离使用多粗的线材，这个问题一般很难给出一种精确的答案，由于每个厂家的线材质量不完全相似，因此会有某些小的差别这里给出一种普遍性的推荐，也许有人会说0.5的平行线也可以一般觉得这是特殊状况，一般是从可靠性和广泛性的角度来推荐 1000米以内：2 X 1.0 1000---1600 2 X 1.5 1600米以上，可考虑加7426转换成485的信号传播更远的距离也可以考虑使用两个系统进行分隔。
4 简易的调式措施（合用于其他总线设备） 一方面将一至两个总线设备编好程，就近接在主机上进行测式，保证你所编程的相应设备能实现你想要的功能这一步重要是保证了主机没问题，模块及相应的编程也都没有问题 另一方面，将编好程的设备接在所布好的总线上（实际应用的位置），临时不要接其他探测设备以电阻替代探测器正常（有些厂家以常闭为正常），看看设备能不能与主机正常的通信不行的话，重点检查线路是不是短路或断路），重要限于BOSCH的模块，对于其他模块需要供电的，还得检查模块的电源电压每个厂家对于故障的描述都不同可参照阐明书的定义 最后将探测器按规定与总线设备相连由于前面都已保证了没有问题，最后要是有问题，就是探测器（一般是电源或接线方面的），固然探测器的质量也需要考虑5 合用范畴 任何一种厂家的产品，也不管其型号均有其使用的局限性BOSCH的DS7400系统也不例外 1超远距离的周界，3000米以上的如果非得使用BOSCH的这个DS7400系统，可以考虑将其划提成更小的子系统，如用两套或更多的DS7400，以保证整个工程的稳定性 2超大型社区系统，由于DS7400的防区数有限对于大型社区，若使用这个系统，也许得用十套甚至更多，不仅管理上麻烦，出问题的概率也加大。
为此，BOSCH特为社区开发了另一套专门针对于社区的高性能CAN+RS485的MT系统重要应用于某些大型的场合 3. 需要采用光端机的场合，个人收到的某些信息是各占一半 有50% 可以调式成功，行的不用说，不行的，因素也许会比较多如人为因素（技术水平），器材设备，现场环璋等在这只是提示准备使用的人有个心里准备或提前做一种测式4. 虽说是总线，但分枝特别多，并且分枝距离较远（超过100米）,这种场合要慎用BOSCH博世DS7400XI-CHI总线报警主机简易编程下面将列某些人们最常用的状况作某些简要阐明一方面第一条件，不管是不是拿来的新机或用过一段时间，请将恢复出厂值 进入编程：9876#0 再输入 4058, 再输入 01#，听到一声响后，再按住* 键4秒，退出编程 然后再相应下面的状况，对号入座第一种状况：顾客只使用本机的八个防区设备：DS7400+DS7447） 恢复出厂值后，每个防区的均有一种自身的属性，如果你想所有使用立即防区报警，请将地址：0031—0038（相应1—8防区）地址的内容所有改为 03 ，延时就改为01, 24小时防区改为07, 也可以单独的改某一种防区的值。
例： 1防区为延时，2、3、4、5、6为立即报警防区，7、8为24小时防区 9876#0à 0031(01# 1防区) 03#03#03#03#03# (2—6防区) 07#07# （7、8防区） 退出编程<二> : 简朴周界报警，只使用了如下设备：DS7400 + DS7447 + DS7436（DS7430） + DS7457I 由于前八个防区被主机占用，所有外扩展的防区都将从9开始DS7457I的地址也将从9开始拔参照DS7457I阐明书上的地址拔码表. 绝大多数此类工程，防区特性都是立即或24小时防区 上面已告诉人们设防区时的数值（03为立即，07为24小时）防区地址从0039 （第9防区）开始，以此往下推，0040为第10防区的地址例：一周界安装了36对对射，使用了36个DS7457I，所有防区都为立即防区（布防后所有探头才生效）编程：9876#0 0039 03#（完毕第一种防区），接着03# ………..这样始终按36个03# (含第一种) 完毕后，退出编程也许和阐明书上有某些出入，不管什么措施，实现即可<三> 周界报警（需现场联动灯光或警号），使用下列设备：DS7400 + DS7447 +DS7430 + DS7465I (灯光联动) BOSCH的联动相对其他复杂某些，用到的需仔细看。
例：一周界，安装10对对射，其中1-10号对射需要现场联动灯光或警号则1—10号设备需要使用带继电器输出的单地址码模块 DS7465I （只作一对一报警联动的解答，其他的以特别问题方式作答），地址从9开始，始终到18所有防区特性为立即（设立措施参照上面）编程：9876#0 0419 22#22#22#22#22#22#22#22# （地址9—18 这 十个扩展设备设立DS7465I）.每个DS7465I设备占用两上地址（第一种地址为这个防区的特性，第二个地址为需要联动的功能，即哪一种防区报警报输入及有关联动条件）固然解答为每个设备联动自身的这个防区且都为立即防区每个联动输出功能将由三个地址里的内容决定（2772号地址开始）（简易中文阐明书中未有此阐明，可参照随机配的英文阐明书输出功能1 的地址为：2772 ，2773，2774输出功能2 的地址为：2775 ，2776，2777输出功能3 的地址为：2778 ，2779，2780以此往下类推每个地址都三五种联动条件解释（在此不作详列），有阐明书的可查2772地址查询有关信息需要更为具体的中文阐明书，可加我（25716874），可随时传给你。
由于这次是联动自身继电器，第三个地址可不设立参数每个参数都想理解为什么非一两天能讲明白可以后来慢慢的在论坛或群里切磋对于上面的要实现的功能将作如下编程设备型号（DS7465I）已设定（0419=22等，如上所描述）0039 ，0041， 0043 ， 0045， 0047， 0049， 0051， 0053，0055，0057等地址为防区特性，所有为03 (立即防区) ，设为24小时的设为070040，0042， 0044， 0046， 0048， 0050 ，0052， 0054， 0056， 0058 分别人：０１ ０２ ０３ ０４ ０５ ０６ ０７ ０８ ０９ １０（代表输出功能）输出功能地址为：２７７２开始，每三个地址为一种功能，只需编前面两个功能1 :2772= *4*2 2773=09(防区)功能2 :277５= *4*2 277６=１１(防区)功能3 :277８= *4*2 277９=１３(防区)依此类推ＢＯＳＣＨ的联动编程相对复杂（至于比起其他的功能来说是这样）因此用的人较少对于看不明白的或不想看的，但又需要用这个功能的顾客也可以直接在论坛或群（69504798）获得支持。
ＤＳ７４８８（现已改名为ＤＸ３０１０）的联动和此设备大同小异只是联动条件更多，有防区联动，系统事件联动，尚有分区联动在此不作具体解释此功能需要慢慢来体会消化<四> 系统与中心软件ＣＭＳ７０００之间的设立需要额外增长一种串口转换模块ＤＳ７４１２（现名ＤＸ４０１０Ｉ）此设备是接在辅助接口（ＯＰＴＩＯＮ）上，设备地址（２，５，７）拔到ON ,将板上ＬＥＤ ＥＮＡＢＬＥ插针跳上相应灯可以批示与主机及电脑之间的通信状态串口线厂家一般不配大多人做或买时注意相应（１－１，２－３ ３－２ ４－６ ５－５ ６－４ ７－８ ８－７ ９－９）设备地址和线是使用这个设备常浮现的某些问题注意一下便可<五> DS7400XI-CHI这个系统中另一种用的较多的就是联动32路继电器DSR-32C（DSR-32B的升级） 联动设备与中心软件CMS7000-500之间的连接及功能设立不在此列仅讲与DS7400的直连DS7400软件版本V4.0以上(初期版本在此不讲)设备地址4019=17 4020=30 （主机只需在此设立），其他将在软件中设立有关硬件方面的设立请看DSR-32C的阐明书，DS-7400总线式主机简要编程手册-05-29 00:26作者声明：DS-7400报警主机的编程并是很不复杂。
在编程之前，敬请顾客必须先具体地阅读 安装使用阐明书，（再次敬请顾客认真阅读使用阐明书！可达到事半功倍的效果！）并清晰的懂得你 所需要的功能，根据所需列出编程表，这样以便于编程 编程前请认真阅读阐明书，对的的接好连线对的接好连线是编好程序的前提）如果是第一 次使用DS-7400主机，在编程完毕前，建议安装技术人员不要将探测器接入主机，只需要将线尾电 阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障， 有助于工程技术人员判断是主机系统故障还是探测器故障 一、 正常布防：密码（1234）+“布防”键 二、 撤防和消警：密码（1234）+“撤防”键 三、 强制布防：密码（1234）+“布防”键+“旁路”键 四、 防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008） 五、 进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟， 。
