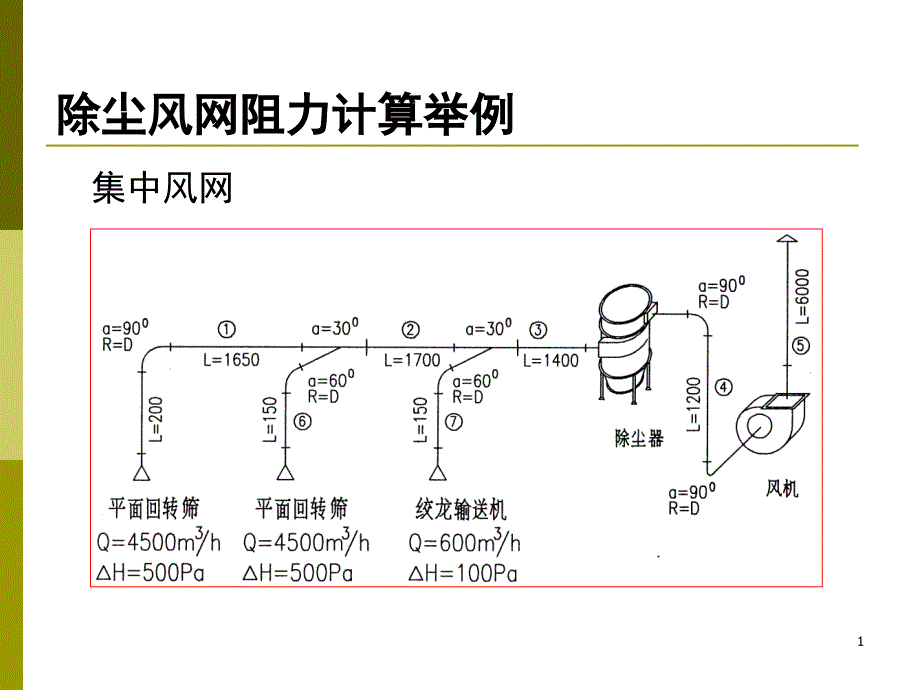

除尘风网阻力计算举例除尘风网阻力计算举例 集中风网1 通风除尘风网阻力计算举例通风除尘风网阻力计算举例主路：主路： 平面回转筛平面回转筛——管段管段①①——管段管段②②——管段管段③③—除尘器除尘器——管段管段④④——风机风机——管段管段⑤⑤ 1 1．选取主路，编管段号．选取主路，编管段号 支路支路1：平面回转筛：平面回转筛——管段管段⑥⑥支路支路2：绞龙输送机：绞龙输送机——管段管段⑦⑦ 支路：支路：2 通风除尘风网阻力计算举例通风除尘风网阻力计算举例 2.主路的阻力计算主路的阻力计算 （（1 1）平面回转筛的阻力）平面回转筛的阻力H HA A QA=4500m3/h HA =500Pa3 （（2 2）管段）管段①①的阻力计算的阻力计算直管：直管： Q1=4500m3/h, 选取选取u1=14m/s, 查查《除尘风管计算表》《除尘风管计算表》，得，得 λ/d=0.0529，，D=340mm，，Hd=12.01kg/m2 Hm =（（λ/d））LHd=0.0529×（（0.2+1.65））×12.01×9.81 =11.33 （（Pa））弯头：弯头： R=D，，α=90°，查，查《局部构件阻力系数表》《局部构件阻力系数表》得：得：ζ=0.23 H弯弯=ζ×Hd=0.23×12.01×9.81=27.10（（Pa））4 三通：三通：α=30°，，D主主/D支支=1，，v支支/v主主=1，得，得 ζ主主=0.45，，ζ支支=0.15 H三通主三通主=ζ×Hd=0.45×12.01×9.81=53.02（（Pa）） 管段管段①①的总阻力的总阻力: H①①= Hm + H弯弯+ H三通主三通主=11.33+27.10+53.02=91.65（（Pa）） 三通主三通主的阻力的阻力管段管段⑥⑥：：Q6=4500m3/h,选取选取u6=14m/s, 查附录一，得查附录一，得 λ/d=0.0529，，D=340mm，，Hd=12.01kg/m25 （（3 3）管段）管段②②的阻力计算的阻力计算 Q2=9000m3/h, 查附录得查附录得: 风速风速u2=15.93m/s, D=450mm，， Hd=15.52kg/m2，， λ/d=0.0371Hm =（（λ/d））LHd=0.0371×1.7×15.52×9.81 =9.60 （（Pa））6 对于管段对于管段⑦⑦：： Q7=600m3/h, 选取管段选取管段⑦⑦的风速的风速u7=15.5m/s 查附录一查附录一: λ/d=0.194，，D=120mm，，Hd=15.5Kg/m2 因为，三通因为，三通α=30°，，D主主/D支支=3.75，，v支支/v主主=0.97 查附录三得查附录三得: ζ主主=0.03，，ζ支支=0.03 所以，所以，H三通主三通主=ζ×Hd=0.03×15.52×9.81=4.57（（Pa））管段管段②②的总阻力：的总阻力： H②②= Hm + H三通主三通主=9.60+4.57=14.17 （（Pa））7 (4(4）管段）管段③③的阻力计算的阻力计算 Q3=9600m3/h, 查附录一，取查附录一，取D=450mm 插入法计算得插入法计算得: u3=17.0m/s, Hd=17.7kg/m2，，λ/d=0.037 所以，所以，Hm =（（λ/d））L Hd =0.037× 1.4×17.7×9.81=8.99（（Pa）） 所以，管段所以，管段③③的总阻力：的总阻力： H③= Hm =8.99 Pa8 （（5 5）除尘器的阻力）除尘器的阻力 处理风量：处理风量：Q除除= Q3 = 9600m3/h 选取脉冲除尘器：选取脉冲除尘器： TBLM-78ⅠⅠ型型, 滤袋长度滤袋长度2m 除尘器阻力除尘器阻力H除除=1470Pa 处理风量处理风量3438~17190 m3/h 过滤面积过滤面积57.3 m2 过滤风速过滤风速2.79m/min9 （（6 6）管段）管段④④的阻力计算的阻力计算Q Q4 4=9600m=9600m3 3/h,/h,查附录一，取查附录一，取D=500mmD=500mm，插入法计算得，插入法计算得: : u u4 4=13.75m/s, H=13.75m/s, Hd d=11.56Kg/m=11.56Kg/m2 2，，λ/d=0.033λ/d=0.033 H Hm = =（（λ/dλ/d））LHd=0.033×1.2×11.56×9.81=4.49LHd=0.033×1.2×11.56×9.81=4.49（（PaPa））弯头弯头:R=D:R=D，，α=90°α=90°，查附录二，查附录二:ζ:ζ弯弯=0.23=0.23 H H弯弯=2ζ×H=2ζ×Hd d=2×0.23×11.56×9.81=52.17 =2×0.23×11.56×9.81=52.17 （（PaPa））管段管段④④的总阻力的总阻力: : H④= H H④= Hm + H + H弯弯=4.49+52.17=56.66=4.49+52.17=56.66（（PaPa））10 （（7 7）管段）管段⑤⑤的阻力计算的阻力计算Q5=9600m3/h,查附录一，取查附录一，取D=500mm，插入法计算得，插入法计算得: u5=13.75m/s, Hd=11.56kg/m2，，λ/d=0.033 Hm =（（λ/d））L Hd=0.033×6×11.56×9.81=22.45（（Pa））风帽，取风帽，取h/d=0.5，查附录二，查附录二:风帽阻力系数风帽阻力系数ζ=0.6 H风帽风帽=ζ×Hd=0.6×11.56×9.81=68.04（（Pa））管段管段⑤⑤的总阻力的总阻力:H⑤⑤= Hm + H风帽=22.45+68.04=90.49（（Pa））11 （8 8）主路总阻力）主路总阻力 主路总阻力：主路总阻力： H主主=HA+ H①①+ H②②+ H③③+ H除除+ H④④+ H⑤⑤ =500+91.65+14.17+8.99+1470 +56.66+90.49 =2227.27（（Pa））12 3. 3.支路的阻力计算及阻力平衡支路的阻力计算及阻力平衡 （（1 1）支路）支路1 1的阻力计算的阻力计算 a. 平面回转筛平面回转筛B B的阻力的阻力H HB B Q QB B=4500m=4500m3 3/h, H/h, HB B =500Pa =500Pa13 b.管段管段⑥⑥的阻力计算的阻力计算 Q6=4500m3/h,u6=14m/s: λ/d=0.0529, D=340mm，，Hd=12.01kg/m2。
Hm =（（λ/d））L Hd =0.0529×0.15×12.01×9.81=0.93（（Pa）） 因为，因为，R=D，，α=60°，查附录二，查附录二ζ=0.18 H弯弯=ζ×Hd =0.18×12.01×9.81=21.21 （（Pa））14 三通支路阻力系数三通支路阻力系数ζ支支=0.15 所以，所以，H三通支三通支=ζ×Hd=0.15×12.01×9.81=17.67（（Pa）） 所以，管段所以，管段⑥⑥的总阻力的总阻力H⑥⑥= Hm + H弯弯+ H三通支三通支 =0.93+21.21+17.67=39.81（（ Pa）） c.支路支路1的总阻力的总阻力H支支1的计算的计算 H支支1= HB+ H⑥⑥=500+39.81=539.81（（ Pa）） d.支路支路1与主路的阻力平衡与调整与主路的阻力平衡与调整 与支路与支路1并联的主路阻力并联的主路阻力H主并主并为：为： H主并主并= HA+ H①①=500+71.44=571.44（（ Pa））15 因为因为 比值小于比值小于10%，所以支路，所以支路1阻力平衡。
阻力平衡16 （（2 2）支路）支路2 2的阻力计算的阻力计算 a.绞龙的阻力绞龙的阻力HC QC=4500m3/h,HC=100Pa b.管段管段⑦⑦的阻力计算的阻力计算 Q7=600m3/h,选选u7=15.5m/s: λ/d=0.194，，D=120mm，，Hd=14.72kg/m2 Hm =（（λ/d））L Hd =0.194×0.15×14.72×9.81=4.20 Pa R=D，，α=60°，查附录二，查附录二,ζ=0.18 H弯弯=ζ×Hd=0.18×15.5×9.81=25.99Pa17 三通支路阻力系数三通支路阻力系数ζ支支=0.03 所以，所以， H三通支三通支 =ζ×Hd =0.03×14.72×9.81=4.33（（Pa）） 所以，管段所以，管段⑦⑦的总阻力的总阻力: H⑦⑦= Hm + H弯弯+ H三通支三通支 =4.20+25.99+4.33=34.52（（ Pa））18 c.支路支路2的总阻力的总阻力H支支2的计算的计算 H支支2= HB+ H⑦⑦=100+34.52=134.52（（ Pa））d.支路支路2与主路的阻力平衡与调整与主路的阻力平衡与调整 与支路与支路2并联的主路阻力并联的主路阻力H主并主并为：为： H主并主并= HA+ H①①+ H②②=500+71.44+14.16=585.6（（ Pa）） 19 因因支路阻力支路阻力小于与之小于与之并联的主路阻力并联的主路阻力，所以，，所以，在支路上安装插板阀在支路上安装插板阀: 即即 H阀阀= H主并主并- H支支2 =585.6-134.52=451.08（（ Pa））比值大于比值大于10%10%，支路，支路2 2阻力不平衡，需要进行阻力调整。
阻力不平衡，需要进行阻力调整20 因为：因为： 其中，动压其中，动压Hd=14.72 kg/m2 代入数据，得到阀门的阻力系数：代入数据，得到阀门的阻力系数： ζ阀阀=30.6，查附录二得：，查附录二得：h/d=0.28 因为因为d=120mm，， 所以所以h=0.28×120=33.6mm，，即阀门关闭后留的间隙为即阀门关闭后留的间隙为33.6mm21 4.4.计算风网的总阻力和总风量计算风网的总阻力和总风量 风网总阻力：风网总阻力：∑H=H∑H=H主主=2227.27=2227.27（（PaPa）） 风网总风量：风网总风量：∑Q=Q∑Q=QA A+ Q+ QB B+ Q+ QC C= 9600m= 9600m3 3/h/h22 第三节第三节 通风除尘系统的阻力计算与阻力平衡通风除尘系统的阻力计算与阻力平衡5.5.选择风机和电动机选择风机和电动机 计算风机参数：计算风机参数：H H风机风机= =（（1.01.0~1.21.2））∑H=1.1×2227.27≈250×9.81∑H=1.1×2227.27≈250×9.81（（PaPa））Q Q风机风机= =（（1.01.0~1.21.2））∑Q=1.1×9600=10560 ∑Q=1.1×9600=10560 （（m m3 3/h/h）） 选风机：选风机：4-72 №5A4-72 №5A，，2900r/min2900r/min，，η=91%η=91% 电动机：电动机：Y160M2—2Y160M2—2，，15kw15kw。
本除尘风网的局部构件阻力系数本除尘风网的局部构件阻力系数如表如表5-55-5所示 阻力计算结果阻力计算结果如表如表5-65-6所示23 通风除尘风网的运行通风除尘风网的运行一、通风除尘系统的运行和调整一、通风除尘系统的运行和调整1.通风除尘系统制造、安装的一般要求 （（1 1）管道、局部构件（弯头、阀门、三通、变形管、）管道、局部构件（弯头、阀门、三通、变形管、变径管等）严格按照设计参数制作变径管等）严格按照设计参数制作 （（2 2）所有管道的连接处应）所有管道的连接处应密封密封不漏气 （（3 3）风机的进出口与通风管道之间应有）风机的进出口与通风管道之间应有软连接软连接连接24 通风除尘风网的运行通风除尘风网的运行（（4 4）所有吸风点的连接管道上应安装调节阀门所有吸风点的连接管道上应安装调节阀门5 5）风机的进口管道或出风口管道应安装调节阀门风机的进口管道或出风口管道应安装调节阀门6 6）脉冲除尘器应按照其使用说明书连接各种管道脉冲除尘器应按照其使用说明书连接各种管道7 7）除尘器之闭风器在工作压力下的漏气率越低越好除尘器之闭风器在工作压力下的漏气率越低越好。
8 8）管道、通风设备的安装，都应牢固、无松动等管道、通风设备的安装，都应牢固、无松动等9 9）在闭风器进料口上或其他地方安装必要的观察窗在闭风器进料口上或其他地方安装必要的观察窗25 通风除尘风网的运行通风除尘风网的运行 2. 2.通风除尘系统的运行与调整通风除尘系统的运行与调整（（1 1）除尘系统的管道连接、设备安装达到要求除尘系统的管道连接、设备安装达到要求2 2）单机调试闭风器、除尘器，风机等单机调试闭风器、除尘器，风机等 一般初次开机应为点动试机，确定设备的运转方向是一般初次开机应为点动试机，确定设备的运转方向是否正确，运转声音是否正常等否正确，运转声音是否正常等3 3）除尘风网的开车顺序：）除尘风网的开车顺序： 开排灰系统（闭风器、刮板等）开排灰系统（闭风器、刮板等）————开启除尘器的清开启除尘器的清灰系统灰系统————开风机；开风机；26 通风除尘风网的运行通风除尘风网的运行（（4 4）风机的启动，一般要求关闭阀门，再启动风机待风）风机的启动，一般要求关闭阀门，再启动风机待风机运行稳定后，缓缓打开阀门机运行稳定后，缓缓打开阀门。
5 5）生产设备投料运行后，逐一检查和调节每一粉尘控制）生产设备投料运行后，逐一检查和调节每一粉尘控制点的吸风情况：粉尘的飞扬情况，是否吸走原粮等点的吸风情况：粉尘的飞扬情况，是否吸走原粮等6 6）观察闭风器排灰情况观察闭风器排灰情况27 通风除尘风网的运行通风除尘风网的运行（（7 7）定期检测风机电动机电流的大小及变化规律定期检测风机电动机电流的大小及变化规律8 8）定期停车检修风机机壳内有无异物、叶轮磨损情况定期停车检修风机机壳内有无异物、叶轮磨损情况9 9）定期检修、维护除尘器各部件定期检修、维护除尘器各部件1010）定期测定除尘器等设备的压损情况、闭风器的漏风情）定期测定除尘器等设备的压损情况、闭风器的漏风情况和测试风机的全压、风量等参数况和测试风机的全压、风量等参数 3. 3.通风除尘系统的测试通风除尘系统的测试 风速、风量、风机参数；除尘器参数等风速、风量、风机参数；除尘器参数等28 。
