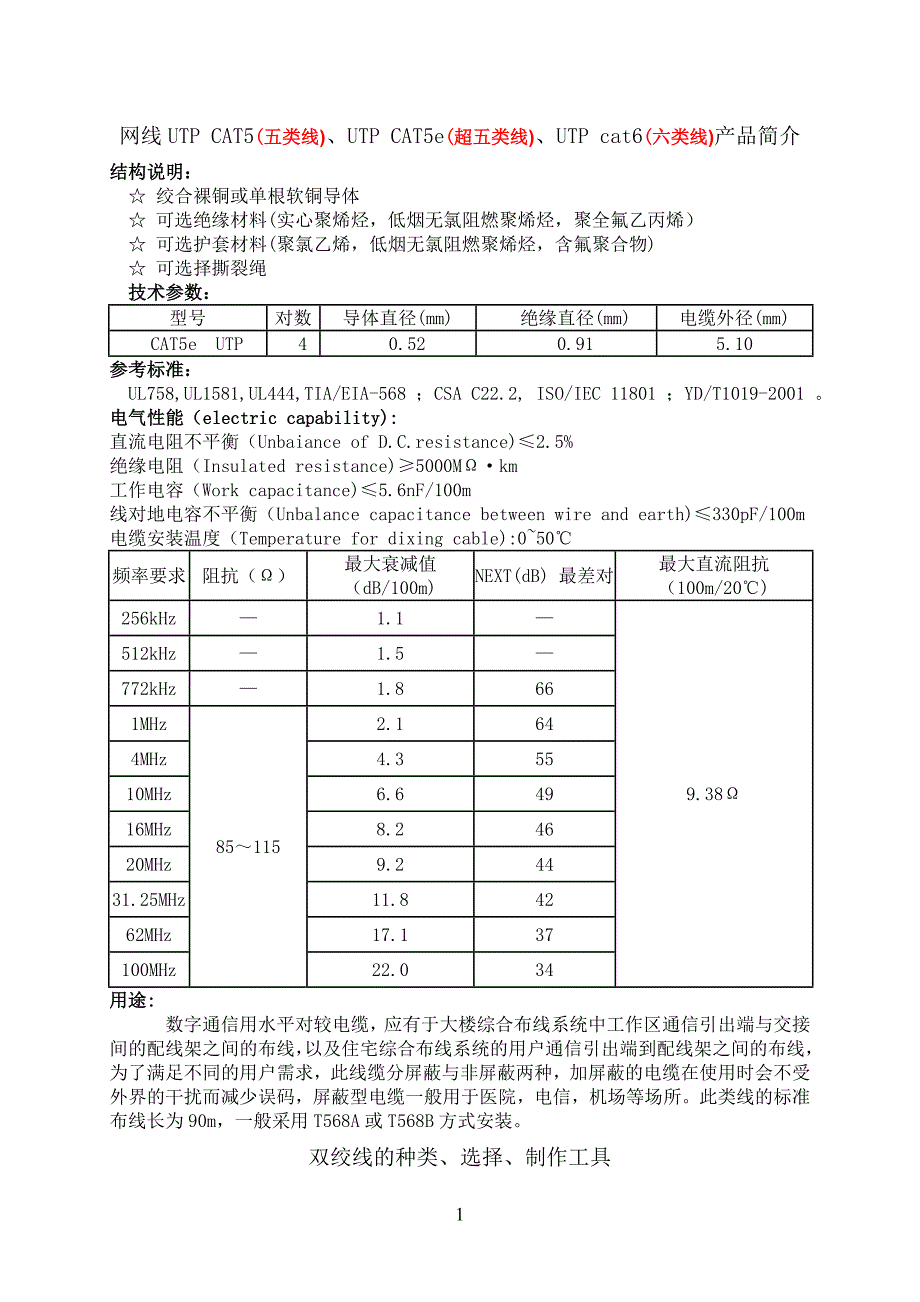

1网线 UTP CAT5( (五类线五类线)、UTP CAT5e( (超五类线超五类线)、UTP cat6( (六类线六类线)产品简介结构说明：结构说明： ☆ 绞合裸铜或单根软铜导体 ☆ 可选绝缘材料(实心聚烯烃，低烟无氯阻燃聚烯烃，聚全氟乙丙烯） ☆ 可选护套材料(聚氯乙烯，低烟无氯阻燃聚烯烃，含氟聚合物) ☆ 可选择撕裂绳技术参数：技术参数： 型号对数导体直径(mm) 绝缘直径(mm)电缆外径(mm)CAT5e UTP 4 0.52 0.915.10 参考标准：参考标准： UL758,UL1581,UL444,TIA/EIA-568 ；CSA C22.2, ISO/IEC 11801 ；YD/T1019-2001 电气性能（电气性能（electricelectric capability):capability): 直流电阻不平衡（Unbaiance of D.C.resistance)≤2.5% 绝缘电阻（Insulated resistance)≥5000MΩ·km 工作电容（Work capacitance)≤5.6nF/100m 线对地电容不平衡（Unbalance capacitance between wire and earth)≤330pF/100m 电缆安装温度（Temperature for dixing cable):0~50℃ 频率要求阻抗（Ω）最大衰减值 （dB/100m)NEXT(dB) 最差对最大直流阻抗 （100m/20℃)256kHz—1.1—512kHz—1.5—772kHz—1.8661MHz2.1644MHz4.35510MHz6.64916MHz8.24620MHz9.24431.25MHz11.84262MHz17.137100MHz85～11522.0349.38Ω用途用途: :数字通信用水平对较电缆，应有于大楼综合布线系统中工作区通信引出端与交接 间的配线架之间的布线，以及住宅综合布线系统的用户通信引出端到配线架之间的布 线，为了满足不同的用户需求，此线缆分屏蔽与非屏蔽两种，加屏蔽的电缆在使用时 会不受外界的干扰而减少误码，屏蔽型电缆一般用于医院，电信，机场等场所。
此类 线的标准布线长为 90m，一般采用 T568A 或 T568B 方式安装2双绞线的种类、选择、制作工具3 类~5 类 UTP 是网线的类别，现在 5 类 UTP 双绞线肯定是最流行的，能适应 10/100M 的以太网接口对网线的一种分类，3 类的没有 5 类的好，3 类一般是 10Mbps 的传输 速率，5 类可以到 100-1000M，当然比这些好的网线还有超 5 类，6 类，7 类一般情 况下用的都是 5 类 超五类 3 类、4 类线目前在市场上几乎没有了，如果有，也不是以 3 类或 4 类线出现，而是假 以 5 类，甚至超 5 类线出售，这是目前假 5 类线最多的一种目前在一般局域网中常 见的是五类、超五类或者六类非屏蔽双绞线在六类双绞线产品家族中，主要的品牌有如下几个： （1）安普（AMP）：这一品牌是我们见的最多，也是最常用的一个，几乎每一个网线 经营店铺都可见到它的身影，它的最大特点就是质量好、价格便宜，整箱购买的话， 正品安普超六类双绞线每米也只需 1.5 元左右AMP 六类系统提供了 200MHz 的带宽2） 西蒙（Siemon）：：在综合布线系统中是经常可以见到的，它相比安普品牌来说， 档次要高许多，质量、技术特性都高出一个档次，当然其价格也高许多，所以在 DIY 市场中很难见到它的应用。
不仅如此，它在综合布线系统中还提供了一整套的完整方 案，包括网线制作和布线工具西蒙 SYSTEM 6 系统的频率带宽超过 250MHz （3）朗讯（Lucent）：这一品牌在中、小型企业中较少见到，但这并不是说它就缺乏 技术实力，相反它在高端网络组建中是经常可见其身影的朗讯以贝尔实验室为后盾， 朗讯科技设计开发的端到端“六类”布线系统 SYSTIMAX GigaSPEED Solution，对网络 中连接主机及计算机的布线统的每一元件都进行了革新，更加优化了布线系统的端到 端性能拥有 14 项世界专利 （4）丽特（NORDX/CDT）：丽特的千兆位六类 2400 系统采用 IBDN PS5 增强型连 接和 IBDN 2400 系列非屏蔽电缆，能够提供 2.4Gbps 的数据传输率，其电缆提供了较 高的频带宽度和余量，以保证更广泛的应用而丽特新的六类产品 IBDN System 4800LX 将达到 4.8Gbps 的数据传输率，它由新型的 IBDN 4800LX 电缆、PS6 连接硬 件和 PS6 标准线缆组成，能提供 300MHz 的带宽性能与当前的六类建议标准草案相 比，IBDN System 4800LX 在各项性能参数上都有显著提高。
（5） IBM 的 ACS 银系列：ACS 银系列带宽达 200MHz，可以更好地支持千兆以太 网及其它使用 4 对线缆传的网络 注意：注意：一定要选用双绞线专用的压线钳才可用来制作双绞以太网线一定要选用双绞线专用的压线钳才可用来制作双绞以太网线网线选购和制作网线选购和制作要制作网线，我们需要准备的器具主要有压线钳和测试仪压线钳可以用来剥外皮， 剥离外皮的长度应大于安装水晶头用的 1.5cm，我们一般建议剥离 3 到 4cm等网线处 理好了，再修剪3（准备制作） 现在将 4 对线芯分别解开、理顺、扯直，然后按照规定的线序排列整齐双绞线芯有 两种排列标准：EIA/TIA568A（默认排序）以及 EIA/TIA568B（交互排序）而双绞线 分为直通和交叉两种，直通指两端都是 EIA/TIA568A 或 EIA/TIA568B，而交叉指一端 EIA/TIA568A、另一端 EIA/TIA568B在网络设备没有加入自动翻转功能之前，该做直 通线还是交叉线有严格的规矩现在除了机器连机器用交叉线之外，一般都用两端都 按 EIA/TIA568B 缠绕的直通线 从水晶头底部看过去，EIA/TIA568A 标准双绞线芯的排列方式是：白绿、绿、白橙、蓝、 白蓝、橙、白棕、棕。
EIA/TIA568B 标准双绞线芯的排列方式是：白橙、橙、白绿、蓝、 白蓝、绿、白棕、棕展开双绞线之后默认得到的排列就是 EIA/TIA568A 标准，而将 1 和 3、2 和 6 两对线对调得到的排列就是 EIA/TIA568B 标准两种接线标准）4裁剪之后，大家应该尽量把线芯按紧，并且应该避免移动或者弯曲网线接下来我们 可以用压线钳的剪线刀口把线芯顶部裁剪整齐，现在就只需要为安装水晶头保留 1.5cm 了裁剪好的网线） 下一步是将网线插入水晶头要将水晶头有塑料弹簧的一面向下，有针脚的一方向上， 使有针脚的一端远离自己，有方型孔的一端对着自己这样一来，最左边的就是第 1 脚，最右边的就是第 8 脚插入的时候需要缓缓用力把 8 条线芯同时沿水晶头内的 8 个线槽插入，一直插到线槽顶端做完之后还需要确认一下，看是否每一组线芯都紧 紧地顶在水晶头的末端插入水晶头）5最后要做的就是压线把水晶头插进压线钳的槽内，用力握紧线钳，将水晶头凸出的 针脚全部压入头内如果听到清脆的一声“啪”，网线就做好了压线）（制作完成） 做好了网线，拿测试仪看看将网线两端分别插入测试仪，这时测试仪上的两组指示 灯都会闪动。
若测试的线缆为正常的直通线的话，在测试仪上的 8 个指示灯就会同步 闪动出绿光如果红色或黄色灯亮，就存在问题，我们只能将网线剪开重做了6（测试网线） 怎么样？做网线其实并不难记得笔者的一位大学老师曾经说过在 1994 年压一个水晶 头还可以挣 10 块钱，而现在村子里随便一个从业人员都可以很娴熟的做好网线了相 信只要我们愿意自己动手，以后解决这样的小问题也就不用麻烦别人了网线本词条需要补充更多的参考资料本词条需要补充更多的参考资料 百度百科所有内容均应列出参考资料以供查证欢迎您协助编辑改善该词条 双绞线双绞线 要连接局域网，网线是必不可少的在局域网中常见的网线主要有双绞线、同轴电缆、 光缆三种 双绞线，是由许多对线组成的数据传输线它的特点就是价格便宜，所以 被广泛应用，如我们常见的线等它是用来和 RJ45 水晶头相连的它又有 STP 和 UTP 两种，我们常用的是 UTP目录目录 分类 1. 双绞线 72. STP 3. UTP 4. 同轴电缆 5. 光缆 品牌 制作线序 传输距离 制作方法 制作材质 质量鉴别 做法 真假辨别分类分类 双绞线常见的有 3 类线，5 类线和超 5 类线、6 类线，以及最新的 7 类线。
前者线径细 而后者线径粗，型号如下： 1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的线缆），不 同于数据传输2）二类线：传输频率为 1MHZ，用于语音传输和最高传输速率 4Mbps 的数据传输，常见 于使用 4MBPS 规范令牌传递协议的旧的令牌网3）三类线：在 ANSI 和 EIA/TIA568 标准中指定的电缆，该电缆的传输频率 16MHz，用 于语音传输及最高传输速率为 10Mbps 的数据传输主要用于 10BASE--T4）四类线：该类电缆的传输频率为 20MHz，用于语音传输和最高传输速率 16Mbps 的数 据传输主要用于基于令牌的局域网和 10BASE-T/100BASE-T5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为 100MHz，用于语音传输和最高传输速率为 100Mbps 的数据传输，主要用于 100BASE-T 和 10BASE-T 网络这是最常用的以太网电缆6）超五类线：超 5 类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR) 和信噪比（Structural Return Loss)、更小的时延误差，性能得到很大提高。
超 5 类 线主要用于千兆位以太网（1000Mbps）7）六类线：该类电缆的传输频率为 1MHz～250MHz，六类布线系统在 200MHz 时综合衰 减串扰比（PS-ACR）应该有较大的余量，它提供 2 倍于超五类的带宽六类布线的传 输性能远远高于超五类标准，最适用于传输速率高于 1Gbps 的应用六类与超五类的 一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工 的高速网络应用而言，优良的回波损耗性能是极重要的六类标准中取消了基本链路 模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过 90m，信道长度不能超过 100m88）超六类线：超六类线是六类线的改进版，同样是 ANSI/EIA/TIA-568B.2 和 ISO 6 类 /E 级标准中规定的一种非屏蔽双绞线电缆，主要应用于千兆位网络中在传输频率方 面与六类线一样，也是 200～250 MHz，最大传输速度也可达到 1 000 Mbps，只是在串 扰、衰减和信噪比等方面有较大改善9）七类线：该线是 ISO 7 类/F 级标准中最新的一种双绞线，它主要为了适应万兆位以 太网技术的应用和发展。
但它不再是一种非屏蔽双绞线了，而是一种屏蔽双绞线，所 以它的传输频率至少可达 500 MHz，是六类线和超六类线的 2 倍以上，传输速率可达 10 Gbps双绞线可分为非屏蔽双绞线（UTP=UNSHIELDED TWISTED PAIR）和屏蔽双绞线 （STP=SHIELDED TWISTED PAIR）屏蔽双绞线电缆的外层由铝铂包裹，以减小辐射， 但并不能完全消除辐射，屏。
