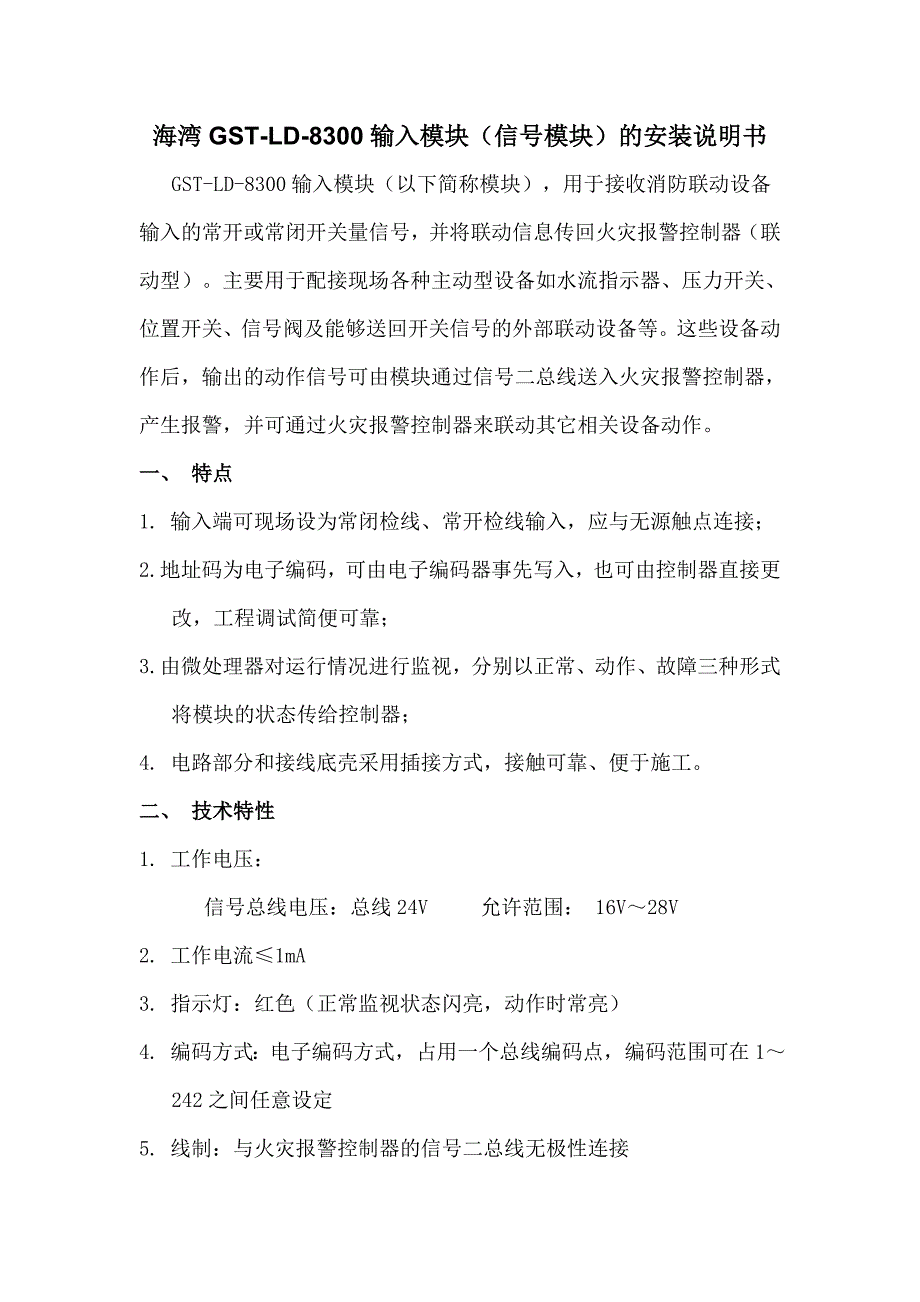

海湾GST-LD-8300 输入模块（信号模块）的安装说明书 GST-LD-8300输入模块（以下简称模块），用于接收消防联动设备 输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器 （联动型）主要用于配接现场各种主动型设备如水流指示器、压力 开关、位置开关、信号阀及能够送回开关信号的外部联动设备等这 些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报 警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备 动作 一、 特点 1. 输入端可现场设为常闭检线、常开检线输入，应与无源触点连接； 2. 地址码为电子编码，可由电子编码器事先写入，也可由控制器直接 更改，工程调试简便可靠； 3. 由微处理器对运行情况进行监视，分别以正常、动作、故障三种形 式将模块的状态传给控制器； 4. 电路部分和接线底壳采用插接方式，接触可靠、便于施工 二、 技术特性 1. 工作电压： 信号总线电压：总线24V 允许范围： 16V～28V 2. 工作电流≤1mA 3. 指示灯：红色（正常监视状态闪亮，动作时常亮） 4. 编码方式：电子编码方式，占用一个总线编码点，编码范围可在 1～242之间任意设定5. 线制：与火灾报警控制器的信号二总线无极性连接 6. 输入方式：常开检线时线路发生断路（短路为动作信号）、常闭检 线输入时输入线路发生短路（断路为动作信号），模块将向控制器 发送故障信号； 7. 使用环境： 温 度：-10℃～+55℃ 相对湿度≤95%，不凝露 8. 外形尺寸：86mm×86mm×43mm（带底壳） 9. 壳体材料和颜色：ABS，瓷白 10. 重量：约126g（带底壳） 11. 安装孔距：60mm 12. 执行标准：GB 16806-2006 三、 结构特征与工作原理 模块外形示意图如图1所示。
1. 工作原理 内嵌处理器，负责对输入信号的逻辑状态进行判断，并对该逻辑状 态进行处理，分别以正常、动作、故障三种形式传给控制器 四、 安装与布线 警告： 1. 安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每 一个底壳的连接线准确无误 2. 模块输入端如果设置为“常闭检线”状态输入，模块输入线末端 （远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设 置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并 联一个4.7kΩ的终端电阻（具体接线方法见应用方法） 1. 安装前应首先检查外壳是否完好无损，标识是否齐全 2. 模块采用明装方式，底壳与模块间采用插接式结构安装，安装时只 需拔下模块，从底壳的进线孔中穿入电缆并接在相应的端子上，再插 好模块即可安装好模块3. 模块采用线管预埋安装，将底盒安装在86H50型预埋盒上，安装孔 距为60mm(参见图3)，安装示意图如图2所示 接线说明如下： Z1、Z2：接控制器两总线，无极性 I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可 通过电子编码器设置为常闭输入 5. 布线要求：信号总线Z1、Z2采用RVS型双绞线，截面积 ≥1.0mm 2 ；I、G采用RV线，截面积≥1.0mm 2 。
五、 测试 1. 模块安装结束后或在使用过程中至少每年都必须进行测试 2. 模块在进行测试之前，应通知有关管理部门，并对控制器进行适当 处理，防止出现不期望的报警联动 3. 测试：在注册完成且监测状态下模块正常时，让模块所配接的设备 发出动作信号或给模块输入一个模拟的动作信号，模块能正确接收并 将动作信息传到火灾报警控制器，动作指示灯点亮；当动作信号撤消 时，动作指示灯熄灭，模块上报正常信息；当模块输入设定参数设为 “常开检线”输入时，输入线出现断路故障时，模块能上报故障信息； 当模块输入设定参数设为“常闭检线”输入时，输入线出现短路故障 时，模块能上报故障信息；如上述几种情况均正常，则说明模块工作 正常 4. 测试结束后，通过火灾报警控制器复位模块，并通知有关管理部门 系统恢复正常5. 在测试过程中不合格的模块检验其连接线是否正常，然后再进行测 试，如仍不能通过测试，则应返回维修 六、 使用及操作 1. 编码操作：可利用本公司生产的GST-BMQ-1B或GST-BMQ-2型电子 编码器进行现场编码，编码时将编码器与模块的总线端子Z1、Z2连接， 在待机状态，输入模块的地址编码（1－242），按下“编码”键，编 码成功显示“P”，错误显示“E”，按“清除”键回到待机状态。
2. 输入设定参数：编码器在待机状态时，输入开锁密码“456”，按 下“清除”键，此时锁已被打开；按下“功能”键，再按下数字键 “3”，屏幕上最后一位会显示一个“—”，输入设定参数，按下“编 码”键，屏幕上将显示一个“P”字，表明相应的设定参数已被写入， 按“清除”键清除；输入加锁密码“789”，按“清除”键返回本模 块输入设定参数出厂设常开检线（4），现场可设定为常闭检线（7） 七、 应用方法 1. 模块与具有常开无源触点的现场设备连接方法如图4所示模块输 入设定参数设为常开检线（4） 2. 模块与具有常闭无源触点的现场设备连接方法如图5所示，模块输 入设定参数设为常闭检线（7）。
