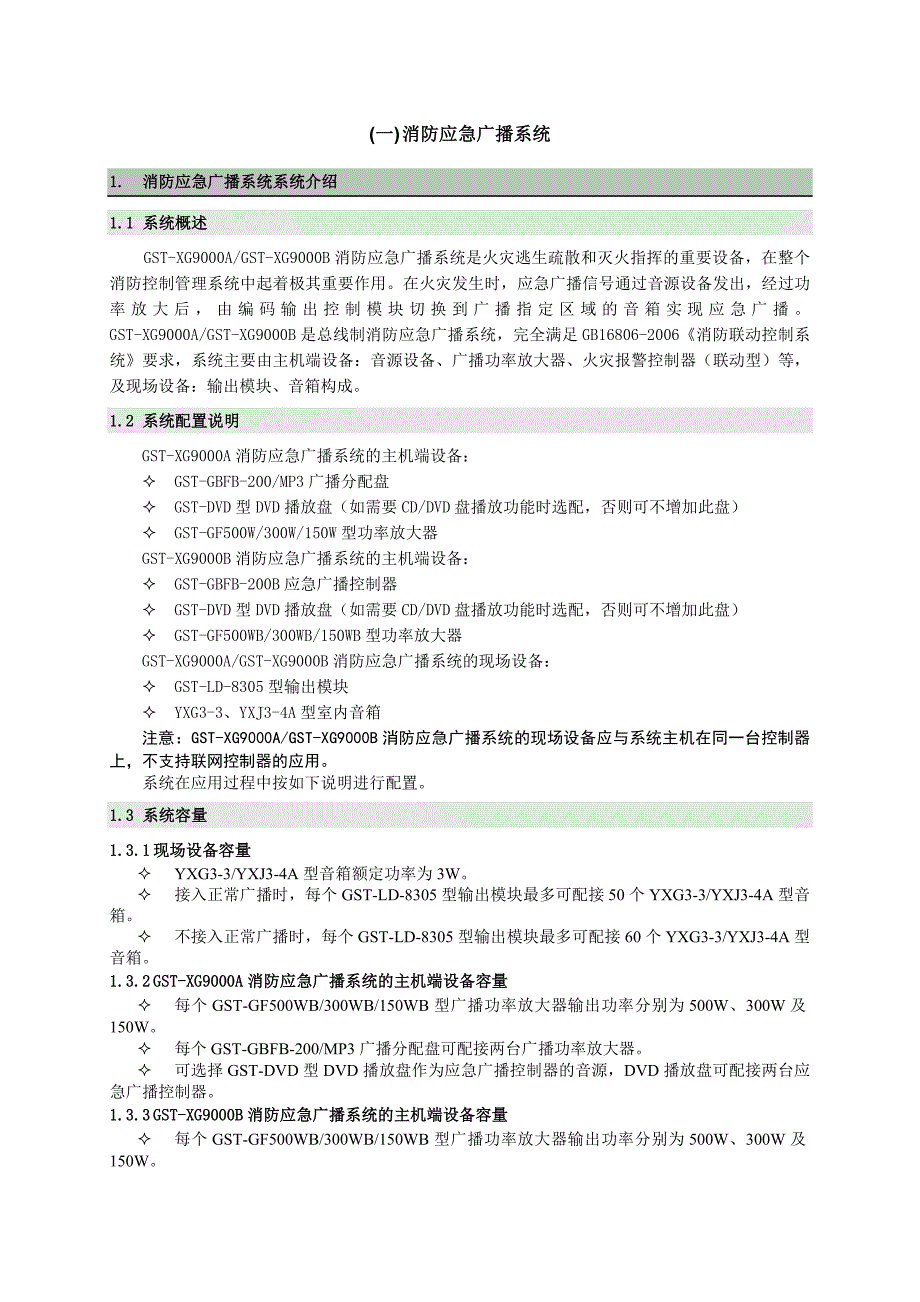

一) 消防应急广播系统1. 消防应急广播系统系统介绍1.1 系统概述GST-XG9000A/GST-XG9000B消防应急广播系统是火灾逃生疏散和灭火指挥的重要设备，在整个消防控制管理系统中起着极其重要作用在火灾发生时，应急广播信号通过音源设备发出，经过功率放大后，由编码输出控制模块切换到广播指定区域的音箱实现应急广播GST-XG9000A/GST-XG9000B是总线制消防应急广播系统，完全满足GB16806-2006《消防联动控制系统》要求，系统主要由主机端设备：音源设备、广播功率放大器、火灾报警控制器（联动型）等，及现场设备：输出模块、音箱构成1.2 系统配置说明GST-XG9000A消防应急广播系统的主机端设备：² GST-GBFB-200/MP3广播分配盘² GST-DVD型DVD播放盘（如需要CD/DVD盘播放功能时选配，否则可不增加此盘）² GST-GF500W/300W/150W型功率放大器GST-XG9000B消防应急广播系统的主机端设备：² GST-GBFB-200B应急广播控制器² GST-DVD型DVD播放盘（如需要CD/DVD盘播放功能时选配，否则可不增加此盘）² GST-GF500WB/300WB/150WB型功率放大器GST-XG9000A/GST-XG9000B消防应急广播系统的现场设备：² GST-LD-8305型输出模块² YXG3-3、YXJ3-4A型室内音箱注意：GST-XG9000A/GST-XG9000B消防应急广播系统的现场设备应与系统主机在同一台控制器上，不支持联网控制器的应用。
系统在应用过程中按如下说明进行配置1.3 系统容量1.3.1 现场设备容量² YXG3-3/YXJ3-4A型音箱额定功率为3W² 接入正常广播时，每个GST-LD-8305型输出模块最多可配接50个YXG3-3/YXJ3-4A型音箱² 不接入正常广播时，每个GST-LD-8305型输出模块最多可配接60个YXG3-3/YXJ3-4A型音箱1.3.2 GST-XG9000A消防应急广播系统的主机端设备容量² 每个GST-GF500WB/300WB/150WB型广播功率放大器输出功率分别为500W、300W及150W² 每个GST-GBFB-200/MP3广播分配盘可配接两台广播功率放大器² 可选择GST-DVD型DVD播放盘作为应急广播控制器的音源，DVD播放盘可配接两台应急广播控制器1.3.3 GST-XG9000B消防应急广播系统的主机端设备容量² 每个GST-GF500WB/300WB/150WB型广播功率放大器输出功率分别为500W、300W及150W² 每个GST-GBFB-200B应急广播控制器可配接两台广播功率放大器² 可选择GST-DVD型DVD播放盘作为应急广播控制器的音源，DVD播放盘可配接两台应急广播控制器。
1.3.4 联动控制配置² 与GST200联动控制器配接时，每个控制器可最多配接：与GST5000、GST9000联动控制器配接时，每个回路板可最多配接：（1） GST-GBFB-200/MP3广播分配盘（2） GST-GBFB-200B型应急广播控制器（3） GST-TS-Z01A型消防总机（4） GST-TS-Z01B型消防总机中的2个设备，这2个设备可以是同一型号也可以是不同型号² 每个GST-LD-8305型输出模块占用一个总线点，需要计入控制器总线点数量² GST-LD-8305型输出模块数量×0.02A=GST-LD-8305型输出模块需要的DC24V联动电源供电电流² GST-CD型CD录放盘 或GST-DVD型DVD播放盘数量×0.4A+ GST-GBFB-200/MP3广播分配盘 或GST-GBFB-200B型应急广播控制器数量×0.15A = 广播系统主机需要的DC24V联动电源供电电流1.3.5 系统配置计算² 根据现场的分区情况确定音箱及GST-LD-8305型输出模块的数量² 根据音箱总的功率数计算出需要的广播功率放大器的功率，选择合适的广播功率放大器² 取广播功率放大器的数量/2及广播分区数量/90结果较大的值为GST-GBFB-200/MP3广播分配盘或GST-GBFB-200B型应急广播控制器的数量。
² 根据广播分区数量得出控制器128手动盘数量² GST-XG9000A/GST-XG9000B消防应急广播系统本身具有SD卡接口，可播放SD卡中MP3格式音频；可视需要选配GST-DVD型DVD播放盘² GST-XG9000B消防应急广播系统的功放采用DC24V联动电源作为备用电源，根据不同功率的广播功率放大器，增加联动电源备电电池容量每个GST-GF500WB、GST-GF300WB、GST-GF150WB型广播功率放大器需要增加的联动电源备电电池容量分别为17AH、14AH、10AH² GST-XG9000A消防应急广播系统的功放采用备用AC220V供电，请根据功放标称功率选择备用电源根据与联动控制器配接的说明进行控制器总线点数量计算、回路板数量计算、DC24V联动电源容量计算，完成联动控制器配置2. GST-XG9000A消防应急广播系统的主机端设备2.1 GST-GBFB-200/MP3 广播分配盘2.1.1 特点GST-GBFB-200/MP3广播分配盘是消防应急广播系统配套产品，它与广播功率放大器、音箱、GST-LD-8305型输出模块等设备共同组成消防应急广播系统同时它也通过RS485串行总线与消防控制器相连接，一起完成消防联动控制。
它可以同时接入最多两路功放，以满足工程上的最大限度的需要具备SD卡接口，可播放SD卡中MP3格式音频进行正常广播作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先2.1.2 主要技术指标（1） 工作电压：DC24V（2） 两路广播总线（3） 可最多级联两台功率放大器（4） 使用环境： 温度：0℃～+40℃ 相对湿度≤95%，不结露（5） 外形尺寸：132.5mm（高3U）×482.6mm（宽）×225mm（厚） 2.1.3 结构特征、安装与布线GST-GBFB-200/MP3广播分配盘外形及结构示意图如图8-1图8- 1本广播分配盘采用标准插盘结构安装，后部示意图如图8- 2图8-2其中系统内部接线： 功放过载输入1：与第1路功放的故障输出相连接 功放过载输入2：与第2路功放的故障输出相连接 RS485接口：与RS485总线通信的消防控制器相连，用于与消防控制器通信的通信 控制接口：预留接口 机壳地：用于与大地相连 遥控输出：与功率放大器遥控端子相连用于应急广播时强行启动功率放大器 电源输入：本机DC24V电源接入端子 电源开关：开关机器使用。
功放定压输入1~4：第1、2、3、4路功率放大器音频接入端子 音频输出：与功率放大器音频输入口相接，作为功率放大器的音源输入 外线1：音频信号输入接口连接外置音源信号，如CD、DVD等 外线2：音频信号输入接口外置正常广播音源输入 电子录音机输出：电子录音机信息输出接口 调试接口：ISP程序升级接口，厂家留用 级联输出接口：控制信号（输出线）该控制线与功率放大器级联，用于想功率放大器传递话筒监听静音及自检信号布线要求：定压输出线采用阻燃RV线，截面积≥1.0mm2最大传输距离1500米2.2 GST-GF500W/300W/150W型广播功率放大器2.2.1 特点广播功率放大器是消防应急广播系统配套产品，它与相应的广播音源设备和广播终端设备等配合，实现消防现场的应急广播功能GST-GF500W型广播功率放大器、GST-GF300W型广播功率放大器、GST-GF150W型广播功率放大器功能相同，但功率不同，分别为500W、300W和150W2.2.2 主要技术指标（1） 工作电压：主电源交流AC220V，备用电源交流AC220V（2） 工作电流≤2.4A（3） 定压输出：120V（4） 频率特性：80～120Hz（5） 输出功率：500W/300W/150W（6） 谐波失真：≤5%（7） 噪声电平：＜37mV（8） 使用环境： 温度：0℃～+40℃ 相对湿度≤95%，不结露（9） 外形尺寸：482.6mm×88.1mm×305.0mm2.2.3 结构特征与安装以GST-GF300W型广播功率放大器为例进行说明，其外形及结构示意图如图8-3。
图8- 3本广播功率放大器采用标准插盘结构安装，其后部示意图如图8-4图8- 4其中系统内部接线： 音频输入输出：RCA音频接口，其中一路RCA口，可以作为接收来自于音源设备的音频输出，另外一路可做为级联下一台功率放大器的音频输入 保险管座：本机供电的交流保险（3A、Ф5×20） 电源开关：控制本机的电源开关，在应急信号输入时，本机的电源开启不受此开关控制 级联输入：RJ45接口内部控制专用接口，用于功率放大器的监听控制，自检控制 级联输出：RJ45接口，内部控制专用接口，用于广播系统多台设备的控制，如联动多台功率放大器 定压输出：功率放大器的音频输出广播线 遥控接口：接收其它设备的联动控制信号，为直流24V输入，接入DC24V自动启动本机至工作状态，同时音频输出不受音量电位器的控制无DC24V控制信号时本机的开启受前面板的电源开关控制，音频输出受音量电位器控制 过载接口：当本机出现异常或由于外部输出线短路时，致使本机过载灯常亮，由该接口输出一个无源闭合接点信号本机处于自恢复状态下不输出闭合接点信号 备用电源输入：备用交流220V电源输入接口 主用电源输入：主用交流220V电源输入接口。
3. GST-XG9000B消防应急广播系统的主机端设备3.1 GST-GBFB-200B型应急广播控制器3.1.1 特点GST-GBFB-200B型应急广播控制器是消防应急广播系统配套产品，它与广播功率放大器、音箱、GST-LD-8305型输出模块等设备共同组成消防应急广播系统同时它也通过RS485串行总线与消防控制器相连接，一起完成消防联动控制它可以同时接入最多两路功放，以满足工程上的最大限度的需要具备SD卡接口，可播放SD卡中MP3格式音频进行正常广播作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先3.1.2 主要技术指标 （1）工作电压：DC24V （2）工作电流≤150mA（3）两路广播总线（4）可最多级联两台功率放大器 （5）使用环境： 温度：0℃～+40℃ 相对湿度≤95%，不结露 （6）外形尺寸：482.6mm×132.5mm×150.0mm 3.1.3 结构特征、安装与布线GST-GBFB-200B应急广播控制器外形尺寸及结构示意图如图8-5图8- 5本广播分配盘采用标准插盘结构安装，后部示意图如图8-6。
图8-6其中系统内部接线：DC24V：本机直流供电接入端子，端子+接直流电源正极，端子-接直流电源负极故障输入1：功率放大器1故障输出端子故障输入2：功率放大器2故障输出端子输出：接功率放大器音频输入RS485总线插座：消防控制器通信接口，与。
